工业液压系统储油箱体结构设计

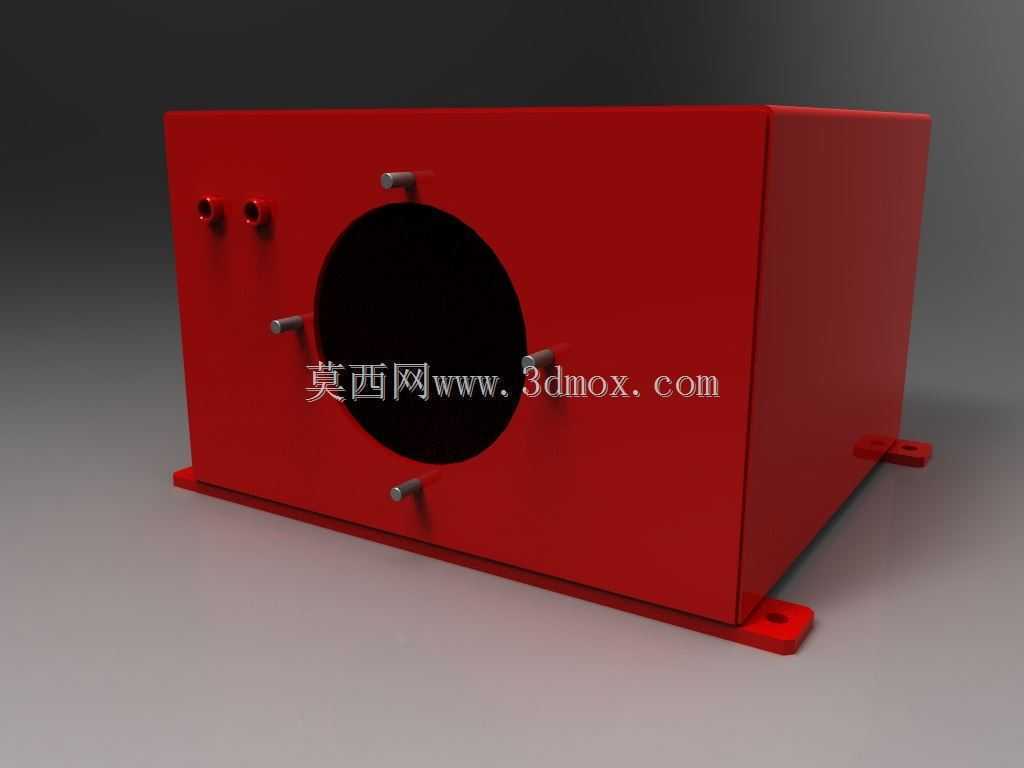

　　在各类工业液压传动系统的搭建与运维场景中，储油箱体是整套液压回路的基础承载部件，其结构设计合理性直接影响整套液压系统的运行稳定性与油液使用寿命。这款箱体采用封闭式方形焊接结构设计，主体采用等壁厚板材弯折拼焊成型，外部做醒目的工业红涂装处理，既能够在车间复杂设备布局中快速识别液压站位置，也能对金属基材起到良好的防锈防腐蚀作用，适配多数工业生产车间的常规工况环境。从安装适配角度来看，箱体底部延伸出带安装孔的一体式支脚结构，支脚与箱体主体采用焊接连接，安装孔位预留了标准紧固件的穿装空间，安装时可直接通过螺栓将箱体固定在液压站机架或者设备基座的对应安装面上，支脚的高度设计预留了足够的底部操作空间，方便后期开展放油、底部清洁、

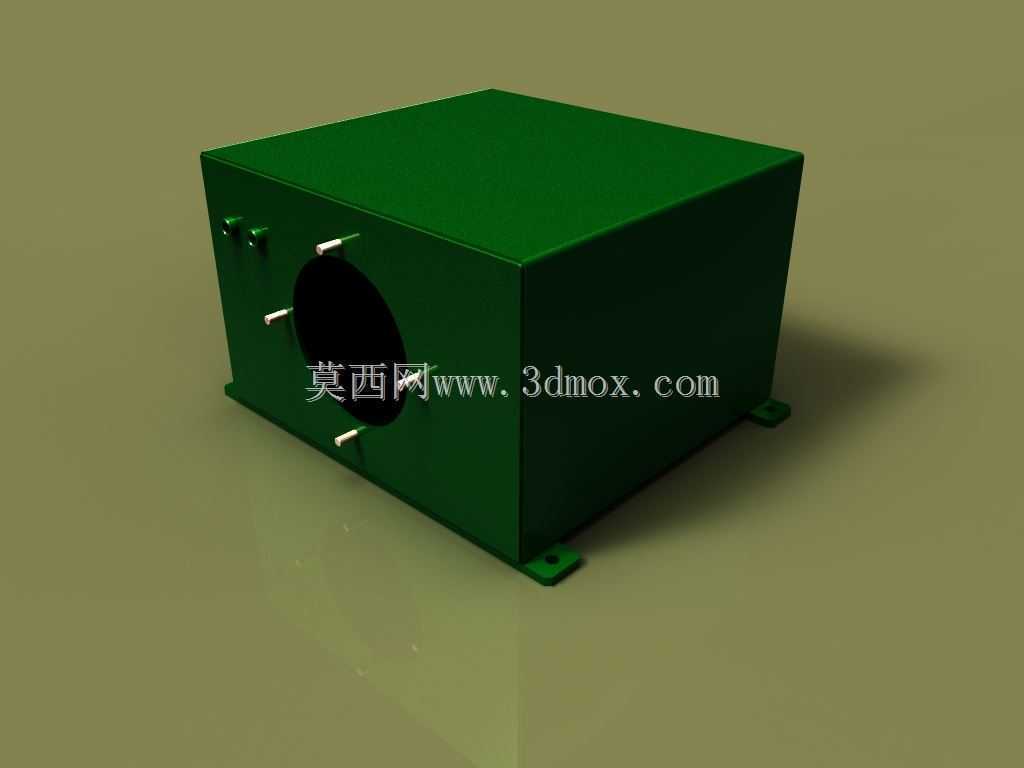

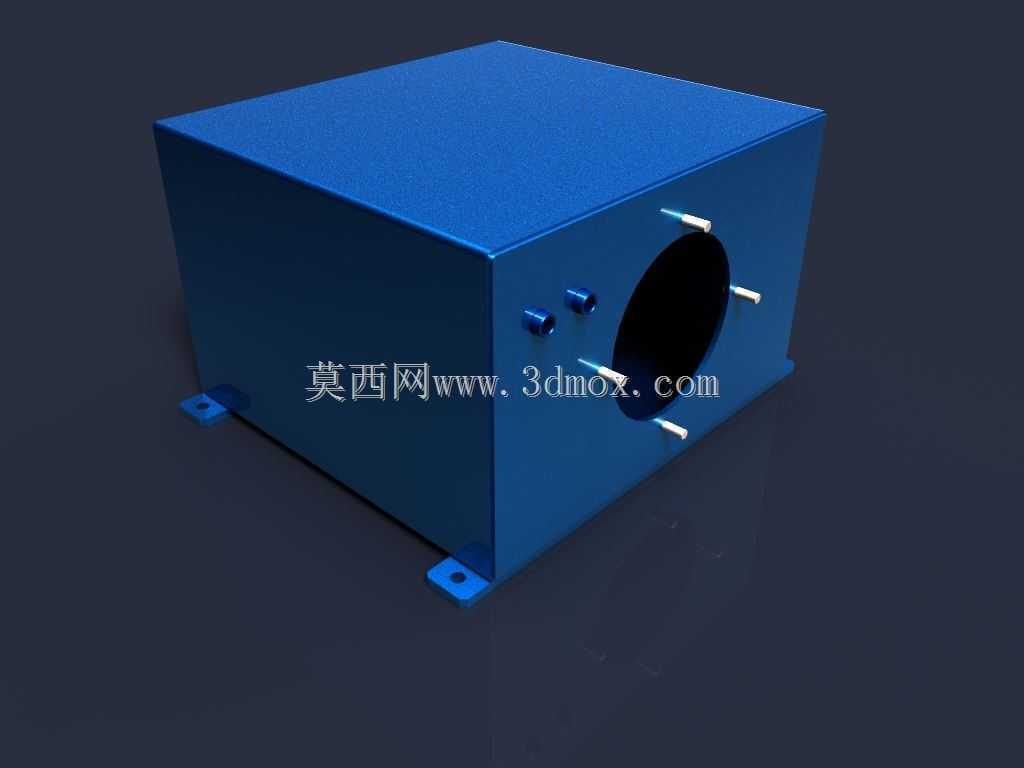

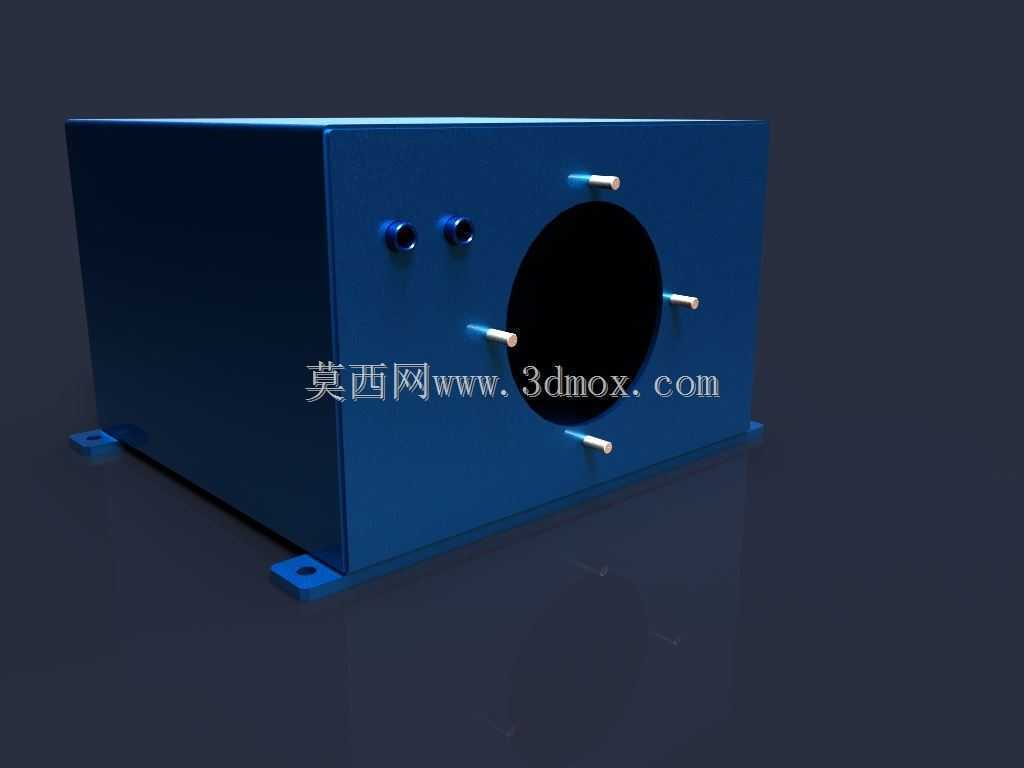

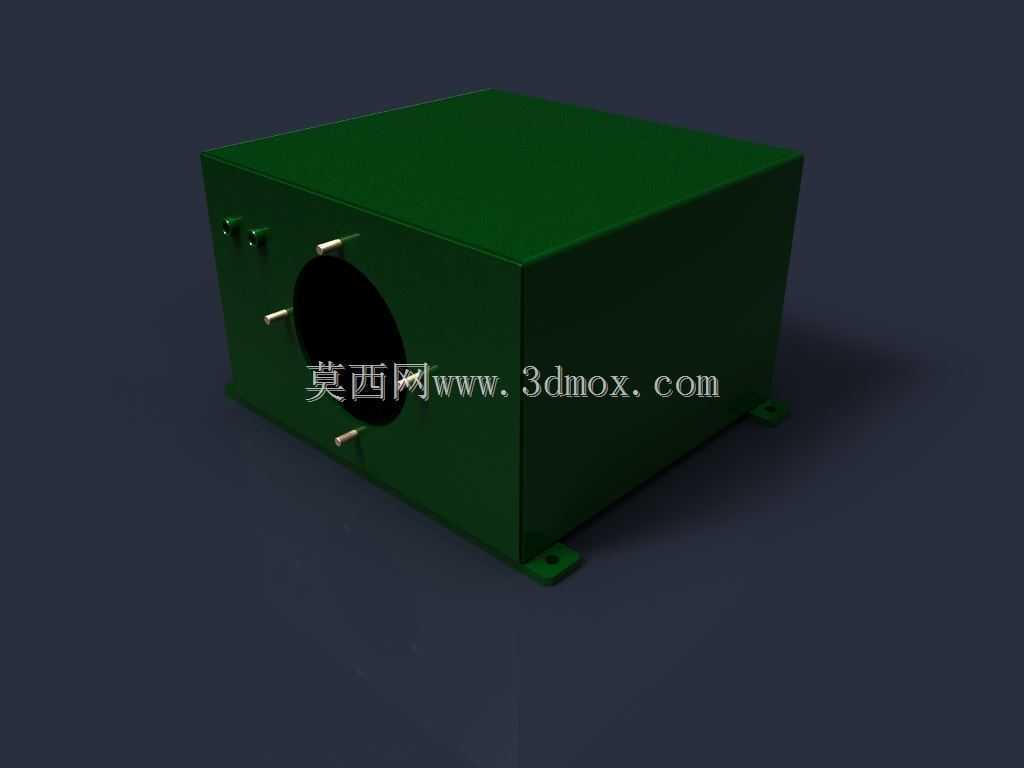

　　渗漏检查等日常维护作业，同时也能避免箱体底面直接与安装基面接触，减少基面潮气对箱体底部的锈蚀影响。箱体正面设置大尺寸圆形法兰安装位，周边均匀分布多个螺纹连接孔，主要用于安装油箱清洁盖、液位传感组件或者回油过滤总成，大尺寸开口设计能够满足后期油箱内部清洁、滤芯更换、内部组件检修的操作空间需求，无需对箱体主体进行破坏性拆解即可完成多数内部维护作业。圆形法兰位侧上方设置两个小尺寸螺纹接口，分别作为回油口与泄油口使用，接口位置高度经过测算，高于油箱内部预设的最高油位线，能够避免回油过程中出现油液倒灌、气泡裹挟的问题，同时接口的内螺纹规格适配常规液压管路的标准接头，无需额外加工转接结构即可完成管路装配。在结构强度设计层面，

　　方形箱体的板材选型充分考虑了满载油液时的侧壁承压需求，侧壁无额外加强筋设计的前提下，通过板材弯折的圆角过渡结构分散应力集中点，避免长期满载状态下出现侧壁鼓胀变形的问题，箱体边角位置均做小半径圆角处理，既能够减少焊接过程中的应力集中，也能避免安装维护过程中尖锐边角对操作人员造成磕碰伤害。从功能实现角度来说，这款储油箱体除了承担存储液压油的基础功能外，还能够对系统回流的液压油起到散热、沉淀杂质、析出油液中裹挟空气的作用，箱体内部的有效容积匹配常规中小型液压系统的流量需求，能够保证系统在全工况运行过程中，油液在箱体内有足够的停留时间完成气泡析出与杂质沉淀，减少气泡与杂质对液压泵、控制阀、执行油缸等精密元件的气蚀与磨损影响。

　　设计过程中充分考虑了不同工况的适配性，箱体顶部预留了多个备用接口位置，可根据实际系统需求加装空气滤清器、液位计、温度传感器、电加热器等附属组件，无需对箱体主体进行二次开孔焊接，降低现场改造的工作量与焊接变形风险。箱体的外形尺寸经过优化，在保证有效储油容积满足系统需求的前提下，尽可能压缩横向与纵向的安装占用空间，能够适配多数集成式液压站的布局要求，既可以独立安装作为开式液压系统的储油单元，也可以嵌入到大型设备的机身结构内部，作为设备内置液压系统的储油部件使用。在实际选型应用过程中，需要结合配套液压系统的泵组流量、系统工作压力、执行元件的总容积变化量来核对箱体的有效储油容积，同时根据现场管路的走向调整侧部接口的连接方向，安装时需保证箱体处于水平状态，避免油位倾斜导致的液位检测失准、吸空等问题，日常使用过程中可通过正面的大尺寸开口定期清理箱底沉积的金属碎屑与油泥，保证液压油的清洁度符合系统元件的使用要求。
