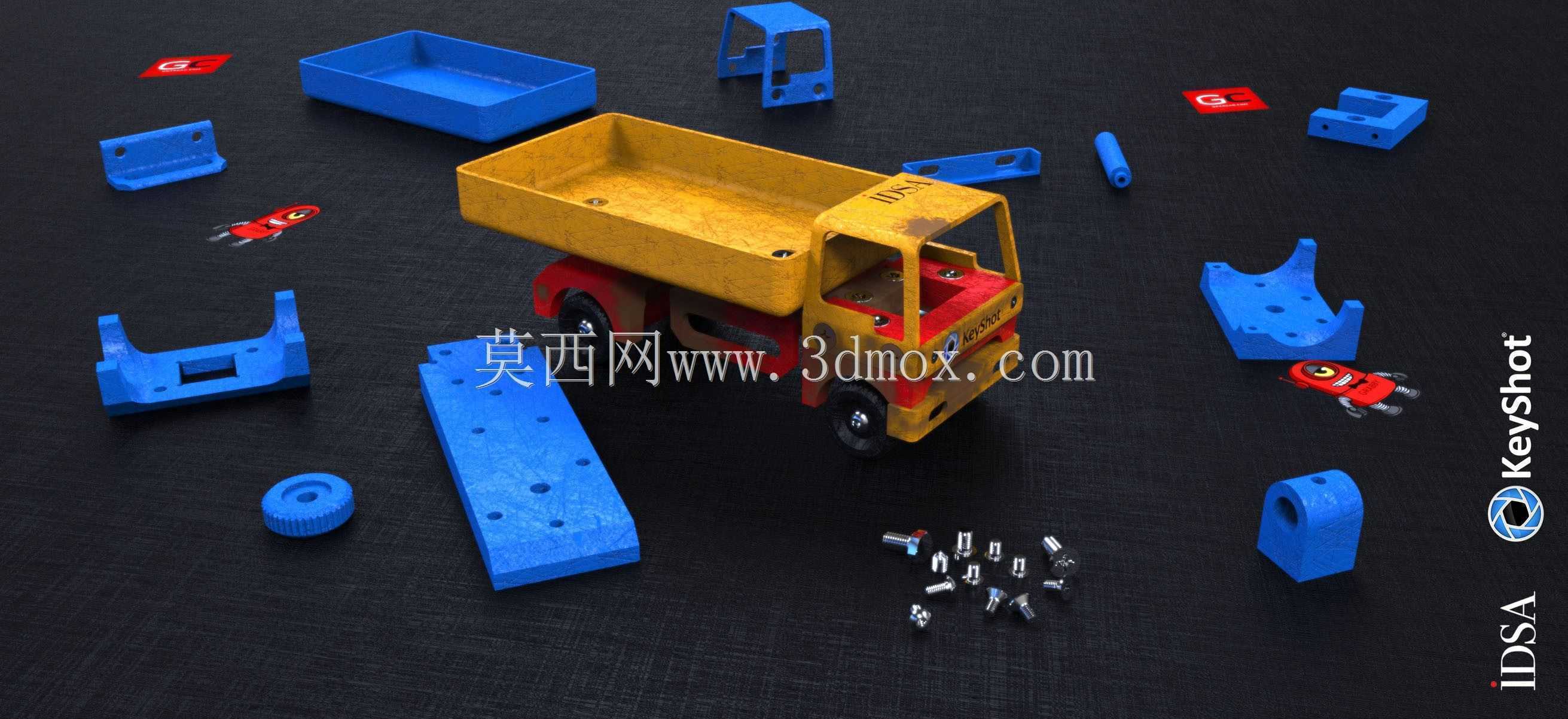

拼装式小型自卸玩具卡车拆分结构展示

　　这套拆分展示的小型自卸载具结构，核心面向玩具装配、科教演示场景设计，可直接用于青少年机械结构认知教学、拼装类玩具量产开模参考，也能作为微缩载具场景搭建的核心组件使用。整套结构将整车拆分为独立的车斗、驾驶室、车架支撑件、轮组固定座、连接紧固件等多个单元，每个注塑成型的塑料零件都预留了标准的装配定位孔位，无需额外粘接即可通过螺丝完成整车组装，装配容错率控制在0.1mm以内，适配普通家用拼装工具的操作精度要求。

　　从功能设计来看，车斗部分采用了翻斗式自卸结构，尾部预留了翻转铰接位，装配完成后可手动抬起车斗完成卸料动作，还原真实自卸卡车的核心作业功能；驾驶室部分做了简化的轮廓还原，预留了轮组安装的避让空间，不会干涉前轮的转向动作；所有蓝色结构件均为受力支撑部件，壁厚统一设置为1.8mm，兼顾注塑成型的流动性要求与装配后的结构强度，日常把玩过程中不会出现轻易开裂、变形的问题。

　　设计过程中优先考虑了零件的注塑工艺可行性，所有结构件均做了统一的拔模斜度处理，无倒扣结构，可直接采用两板模量产，无需复杂的抽芯滑块结构，能有效降低开模成本；连接用的螺丝采用标准微型十字螺丝，属于通用五金紧固件，采购替换成本极低，即使出现零件丢失也能快速找到适配配件完成修复。轮组部分采用橡胶轮胎与塑料轮毂的组合结构，轮毂与车轴的配合间隙控制在0.05mm，既保证轮组转动顺畅无卡滞，又不会出现松旷脱落的问题。

　　从安装边界来看，整车装配完成后整体长度控制在120mm左右，宽度55mm，高度60mm，所有拆分零件平铺摆放的占用空间不超过200mm*150mm，完全适配小型桌面拼装作业的空间要求；每个零件的边缘都做了R0.5mm的圆角处理，无尖锐毛刺，符合玩具产品的安全设计要求，不会在拼装、把玩过程中划伤使用者。

　　结构拆分的逻辑完全遵循真实卡车的装配层级，从底盘支撑结构到动力轮组安装，再到驾驶室、车斗的上层结构装配，最后用紧固件完成所有部件的锁紧，整个装配流程和真实商用车的总装流程逻辑一致，用于机械科普教学时，能让学习者直观理解载具类产品的层级装配关系，理解不同结构件的受力传递路径：车斗承载的物料重量通过车斗支撑梁传递到车架，再通过车架传递到前后轮组，最终通过轮组传递到支撑面，整套受力路径清晰，没有冗余的受力部件。

　　针对不同的使用场景，这套结构还预留了改装空间，比如可以在车架位置加装微型驱动电机，将静态拼装模型改装为电动遥控模型；也可以对车斗部分进行改型，替换为平板货箱、厢式货箱等不同结构，拓展出更多的微缩载具形态。所有零件的连接孔位都做了统一的规格设计，不同改型的零件可以通用互换，无需重新调整底盘结构，能大幅拓展整套模型的适用场景。
