多规格水平式快速夹钳结构设计

　　在工装夹具设计领域，水平式快速夹钳是小行程快速夹紧场景里应用极广的一类标准件，这类夹钳的核心原理是利用肘节机构的死点特性实现夹紧后的自锁，避免加工或装配过程中受振动、载荷冲击出现松脱，相比传统的螺栓压紧、偏心轮压紧结构，它的操作行程更短，开合动作仅需扳动一次手柄即可完成，单工位夹紧与松脱的操作时间能压缩到1秒以内，非常适合批量生产线上的重复定位装夹场景。

　　从实际应用场景来看，这类水平夹钳的覆盖范围极广，在电子装配生产线里，它常被用来固定PCB板载具、塑胶壳体定位工装，手柄水平布置的结构不会向上突出占用垂直操作空间，能避免和流水线上方的压装、检测模组产生运动干涉；在五金件焊接工位，带橡胶套的红色手柄能隔绝焊接飞溅的高温，夹臂的压紧端可搭配聚氨酯压头，避免划伤待焊接工件的表面镀层；在木质家具加工环节，这类夹钳也常被安装在推台锯、封边机的定位靠山上，快速压紧待加工的板材，相比传统的螺旋压紧器，它不会在板材表面留下压痕，且操作力度更容易控制，新手也能快速掌握夹紧力度，不会出现夹变形薄板的问题。

　　从产品功能特性来看，本次整理的全系列水平夹钳覆盖了不同的夹紧力档位，小规格型号的夹紧力在几十牛级别，适合轻薄工件的轻载定位，大规格型号的夹紧力能达到数千牛，可满足厚钢板、结构件的重载装夹需求。所有型号的夹钳都采用水平卧式安装结构，底座的安装孔位分为法兰式通孔和侧装螺纹孔两种形式，能适配不同的工装基板安装需求，夹臂的伸出长度、压头高度都预留了调节余量，使用者可以根据实际工件的压紧面高度，调整压头的锁紧螺母位置，适配不同厚度的工件装夹。手柄部分全部采用浸塑红色防滑套，一方面是在车间复杂光照环境下有更高的辨识度，操作人员能快速找到夹钳的操作位置，另一方面浸塑材质的绝缘、隔热特性，也能在焊接、带电检测场景下提升操作安全性。

　　在设计思路层面，这类水平夹钳的核心结构围绕肘节连杆的死点位置做参数匹配，整个连杆机构在夹紧状态下，三个铰接点刚好处于共线位置，此时即使压紧端受到反向的工件反弹力，机构也会处于自锁状态，不会出现手柄回弹松脱的问题，只有主动向上扳动手柄打破死点平衡，才能带动夹臂抬起松开工件。建模过程中，所有铰接位置都预留了标准的销轴配合间隙，模拟实际产品的装配公差，避免运动仿真过程中出现干涉卡顿，夹臂的受力位置做了局部加厚处理，对应实际产品的冲压加强筋结构，保证在最大夹紧力工况下，夹臂的变形量控制在0.1mm以内，不会因为长期受力出现塑性变形。底座的安装孔位全部按照行业通用的安装尺寸做匹配，不同厂家同规格的水平夹钳可以实现直接互换，不需要重新在工装板上打孔，降低产线夹具的维护替换成本。

　　从外形尺寸与安装边界来看，最小规格的夹钳整体长度不到70mm，底座安装孔距仅20mm左右，适合安装在空间紧凑的小型工装、检测治具上，压紧头的最低安装高度距离底座安装面仅十几毫米，能适配厚度很小的薄片工件装夹；大规格的重载型号整体长度超过200mm，底座采用四孔法兰安装结构，安装孔距达到60mm以上，能承受更大的冲击载荷，夹臂的最大开口行程能达到几十毫米，方便操作人员取放带一定高度差的工件。所有型号的手柄在松开状态下的抬起高度都做了限位设计，不会因为扳动角度过大和工装台面产生碰撞，水平布置的手柄在夹紧状态下和安装面基本平行，不会突出到工装的操作通道内，避免操作人员过往时被磕碰，也不会和相邻工位的夹具产生运动干涉。在做产线布局时，只需要预留出夹钳底座的安装平面，以及手柄扳动方向的少量操作空间即可，不需要额外预留垂直方向的避让空间，对于空间紧凑的多工位转盘式工装、流水线随行工装来说，这种结构的空间利用率远高于垂直式、推拉式的快速夹钳。

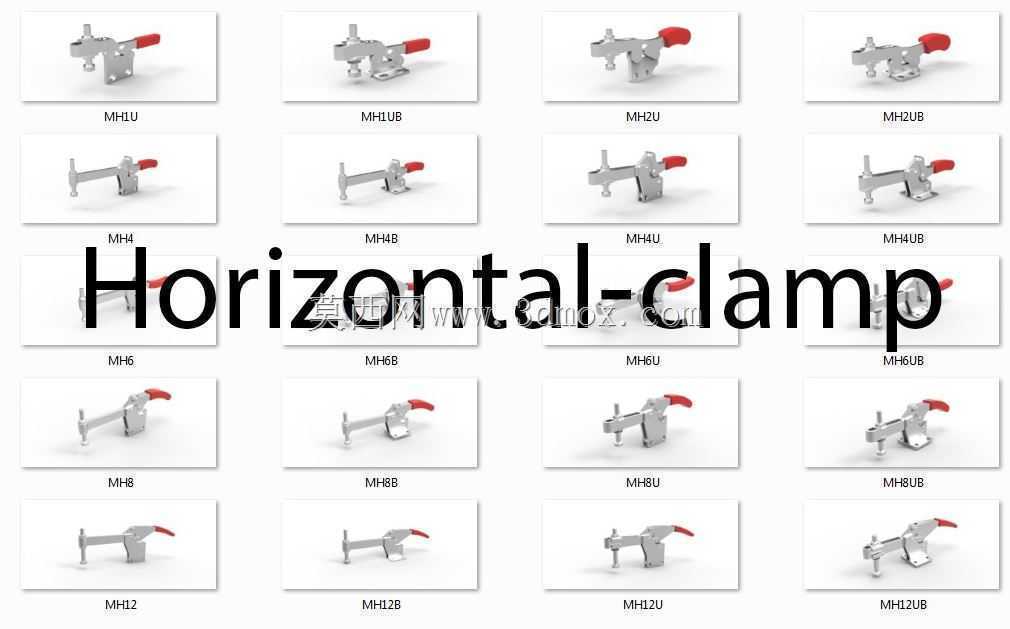

　　在实际选型过程中，设计人员首先需要根据工件的装夹反力计算所需的夹紧力，预留1.5-2倍的安全系数选择对应规格的夹钳，其次要根据工装的安装空间选择底座的安装形式，确认夹臂的行程和压头高度调节范围能覆盖工件的厚度差，最后还要根据使用场景选择压头的材质，比如焊接场景选金属压头，外观件装夹选聚氨酯或者尼龙压头，避免损伤工件表面。这套全系列的水平夹钳三维模型，完整还原了每个规格的实际外形尺寸、铰接运动关系，设计人员在做工装设计时可以直接调用装配，提前验证安装空间、运动干涉问题，减少实际加工装配时的出错概率。
