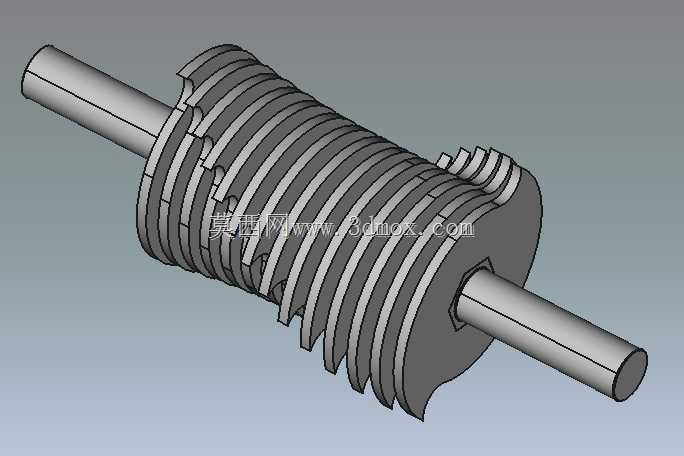

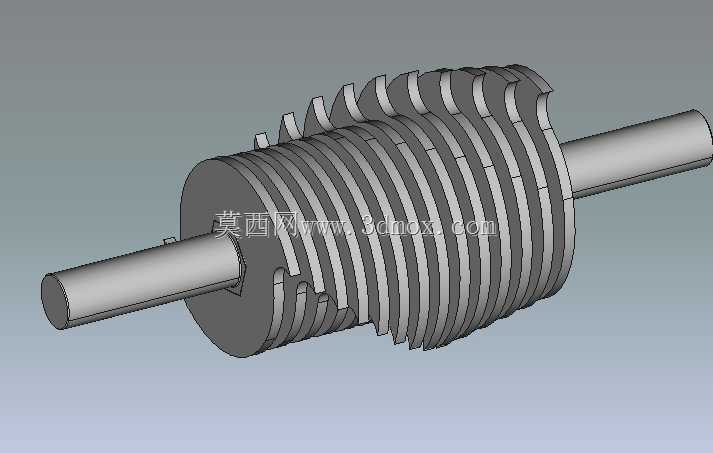

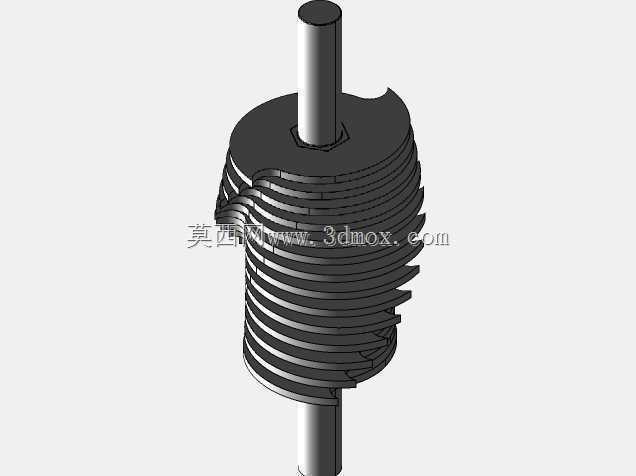

粉碎机带齿盘式粉碎作业转子结构

　　齿面会以合适的线速度冲击进入粉碎腔的物料，同时带动物料在腔体内形成涡流，让物料之间、物料和齿盘、物料和腔体内壁的衬板之间产生反复碰撞、剪切、研磨，最终将物料破碎到符合筛网孔径的粒度后排出腔体。设计过程中首先考虑的是转子的动平衡性能，因为这类转子的工作转速通常在每分钟数百转到一千余转不等，如果叠装后的齿盘整体质心偏离回转轴线，运转时会产生大幅振动，不仅会加速轴承的磨损，还会导致整机机架出现共振，严重时甚至会造成焊缝开裂、地脚螺栓松动的问题，因此每一片齿盘在加工时都做了静平衡校验，叠装到主轴上之后还会对整体做动平衡校正，在两端的校正平面上根据不平衡量的位置和大小，通过铣削去除多余重量，保证剩余不平衡量控制在许用范围内。在固废处理、粮食加工、矿石细碎、生物质原料预处理等多个生产场景中，粉碎设备的核心作业性能直接由转子部件的结构合理性决定，这款带交错齿盘的粉碎机转子，正是针对中低硬度物料的连续粉碎工况设计的核心做功部件。从实际作业逻辑来看，转子整体穿装在粉碎腔的两侧轴承座内，两端轴伸段的直径公差按照h7级加工基准控制，和轴承内圈的配合采用过渡配合设计，既保证高速运转时不会出现轴颈跑圈的问题，也能在设备检修时顺利完成轴承拆卸，不会出现轴面拉伤的情况。中间的作业段采用多层平行齿盘叠装的结构，相邻齿盘之间的间隔通过定距套精准控制，每一片齿盘的外缘都加工有错落分布的冲击齿，齿形的倾角经过反复校核，当转子以额定转速运转时，

　　齿盘的齿形设计没有采用尖锐的直角结构，而是在齿尖位置预留了小的圆角，一方面是避免热处理过程中齿尖出现应力集中导致开裂，另一方面是在粉碎硬度稍高的物料时，不会因为瞬间冲击载荷过大出现齿尖崩缺的问题，延长部件的连续使用寿命。相邻齿盘的冲击齿采用错位排布的方式，避免所有齿在同一轴向平面内对齐，这样物料进入粉碎腔后不会沿着齿盘的间隙直接轴向窜动，能够延长物料在粉碎有效作业区内的停留时间，提升粉碎效率，同时也能让整个转子长度方向上的磨损更加均匀，不会出现局部齿盘过度磨损提前报废的情况。从安装边界来看，转子两端的轴伸长度需要和粉碎腔两侧的密封件、轴承座、传动轮的安装尺寸匹配，靠近传动端的轴颈位置加工有键槽，用来安装带轮或者联轴器的传动键，

　　传递电机输出的扭矩，键槽的位置和轴肩的距离要保证传动件安装到位后，锁紧螺母能够完全压紧传动件端面，不会出现运转时传动件窜动的问题。齿盘的最大回转直径需要和粉碎腔的内壁保持合理的间隙，间隙过小容易导致物料在齿盘和衬板之间卡滞，造成设备过载闷车，间隙过大则会降低物料的冲击频率，导致粉碎后的物料粒度过粗，达不到工艺要求。实际应用中，这类结构的转子适配的物料范围很广，从粮食加工中的玉米、杂粮粉碎，到生物质处理中的秸秆、木屑破碎，再到工业固废中的塑料块、软质橡胶颗粒粉碎都能适用，不同的应用场景只需要调整齿盘的齿形角度、相邻齿盘的间距以及转子的工作转速，就能匹配不同的出料粒度要求。比如用于粮食粉碎的工况下，齿盘的间距可以设置得更小，

　　齿形的剪切角度更锐利，配合更高的工作转速，能够获得更细的粉料；用于生物质秸秆粉碎的工况下，齿盘间距适当加大，齿尖的圆角稍大，能够避免长纤维缠绕在齿盘之间，保证作业过程顺畅不堵料。整个转子的结构没有采用复杂的一体式铸造设计，而是采用分体叠装的结构，生产加工的难度更低，单个齿盘可以采用冲压或者激光切割的方式加工成型，生产效率高，成本可控，后期使用过程中如果某一片齿盘出现过度磨损或者崩齿的情况，只需要拆解更换对应的单片齿盘即可，不需要更换整个转子，大幅降低了设备的后期维护成本。主轴的材质选用调质处理的中碳结构钢，能够承受持续的扭转和弯曲复合载荷，齿盘根据应用场景的不同，可以选用耐磨合金钢或者经过表面硬化处理的碳素钢，在保证足够冲击韧性的前提下提升表面耐磨性能。转子装配完成后，所有的紧固件都需要做防松处理，因为高速运转过程中的持续振动容易导致螺母松动，造成齿盘移位，引发设备故障，通常采用止动垫圈配合双锁紧螺母的结构，或者在螺纹位置涂覆螺纹锁固胶，保证长期运转的结构可靠性。
