手动杠杆式核桃破壳取仁装置

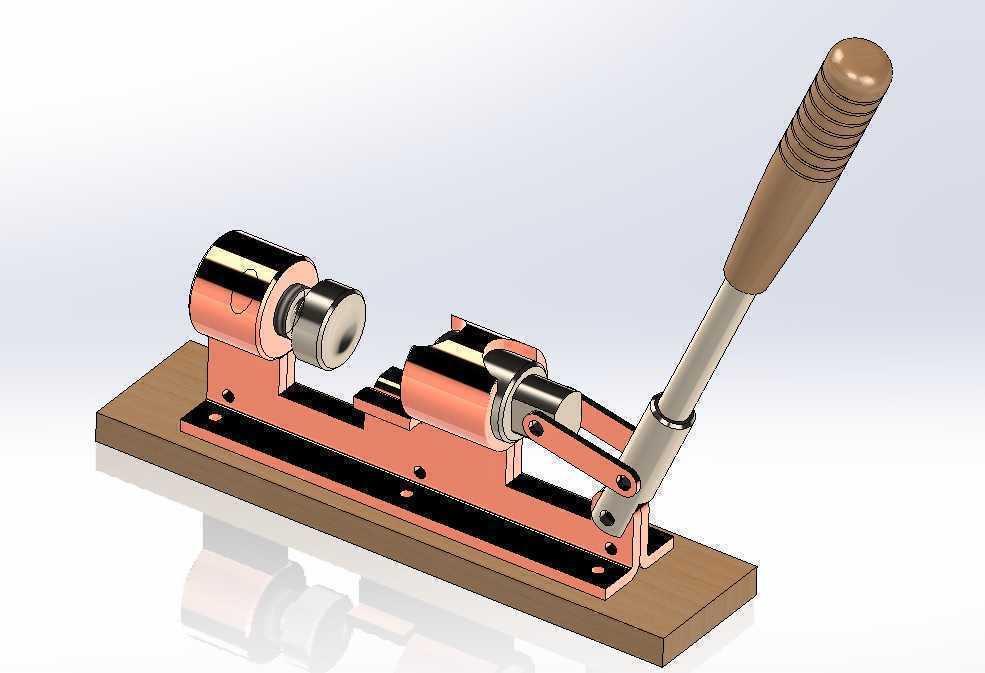

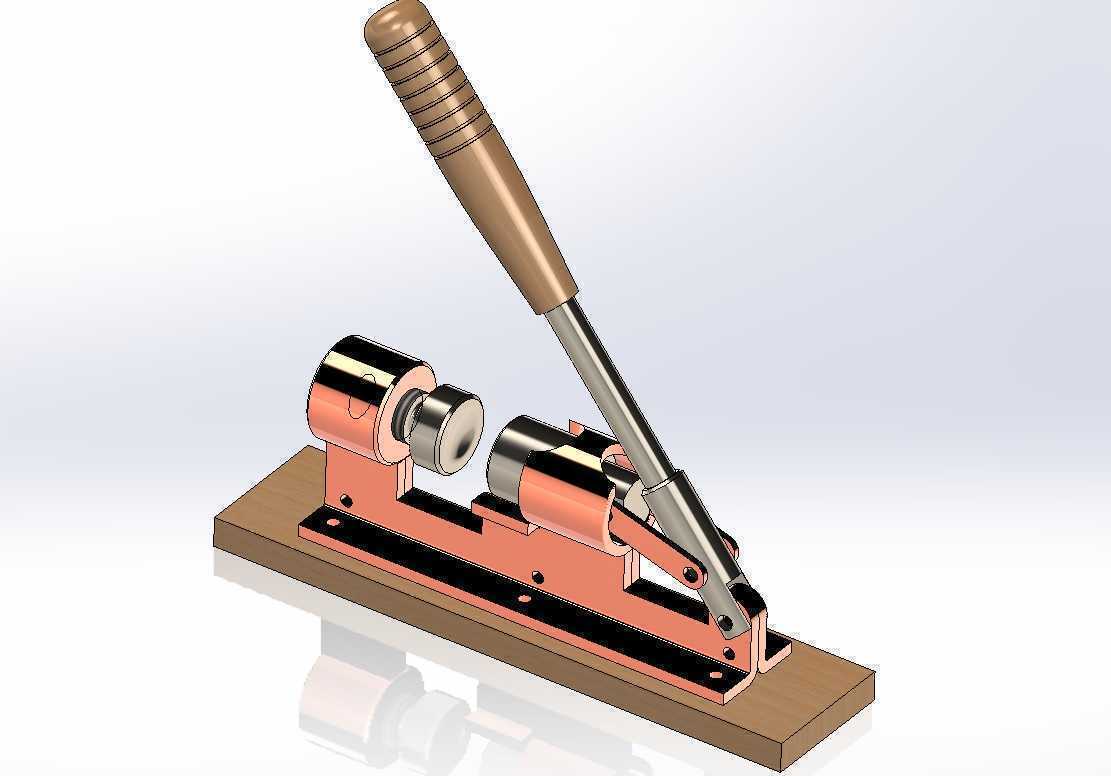

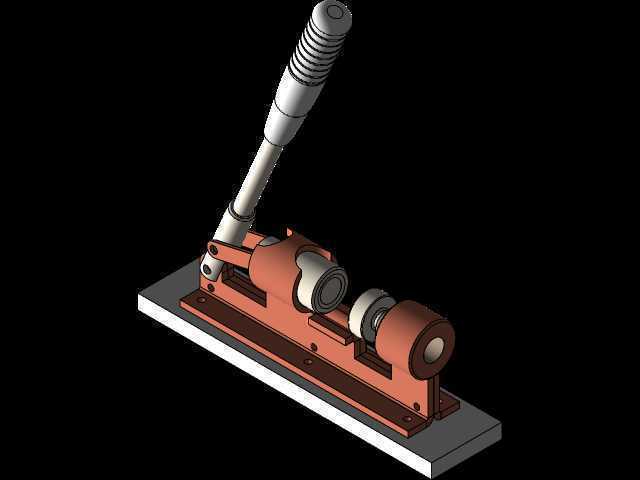

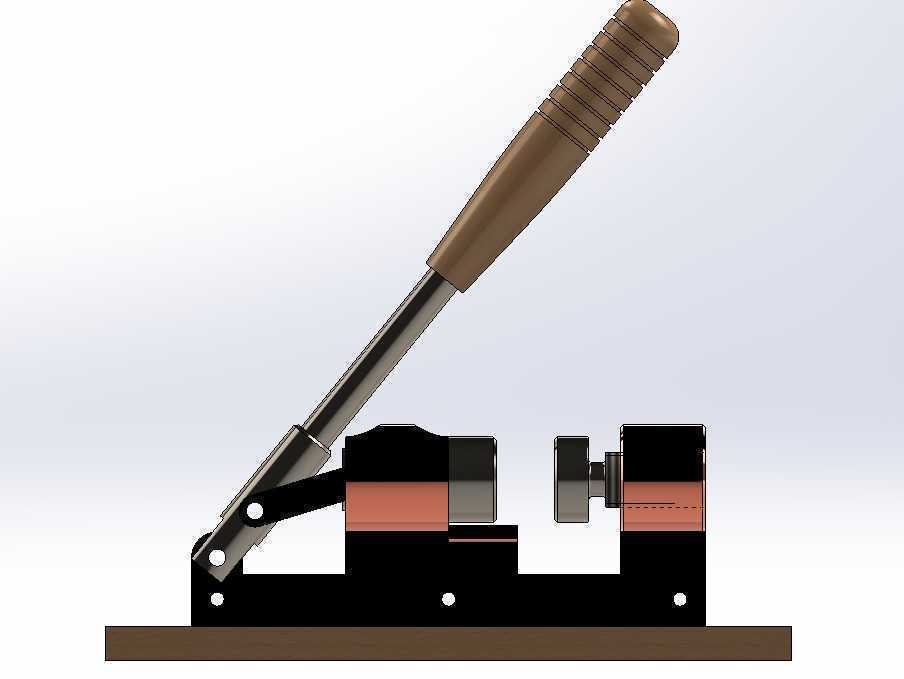

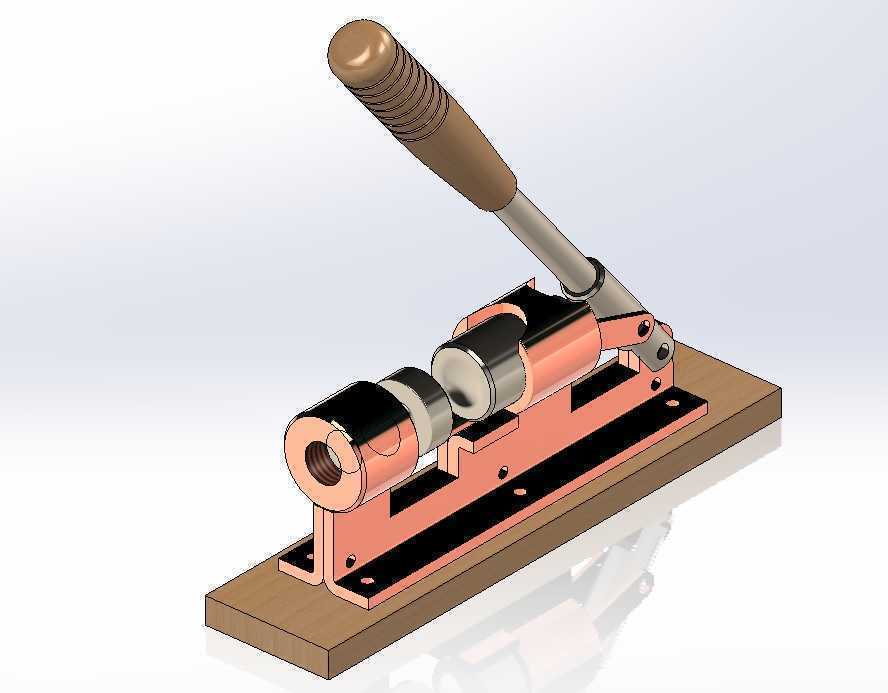

　　日常坚果加工场景里，小批量核桃破壳一直是兼顾效率与果仁完整度的痛点，这款手动杠杆式破壳装置，正是针对家庭、小型干果门店这类非连续作业场景设计的专用器具，区别于工业级大型破碎设备的高产能取向，它更侧重操作的便捷性、破壳力度的可控性，以及果仁的完整率表现。从结构布局来看，装置采用卧式安装的整体构型，底部设置整块平直的木质安装基座，基座上通过螺栓固定所有功能组件，安装时只需将基座平稳放置在操作台面上，无需额外打膨胀螺栓固定，整体占用台面的投影尺寸约为长280mm、宽80mm，操作端的杠杆手柄抬起时最高距离台面约220mm，预留的操作空间足够成年人单手握持发力，不会出现操作时磕碰周边物件的问题。核心的施力机构采用二级杠杆增力结构，

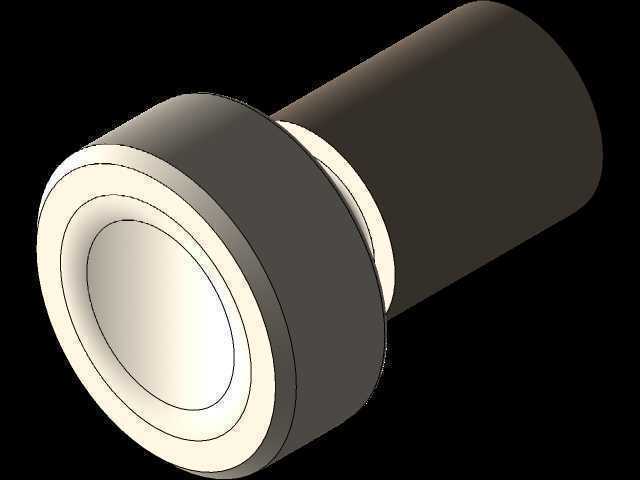

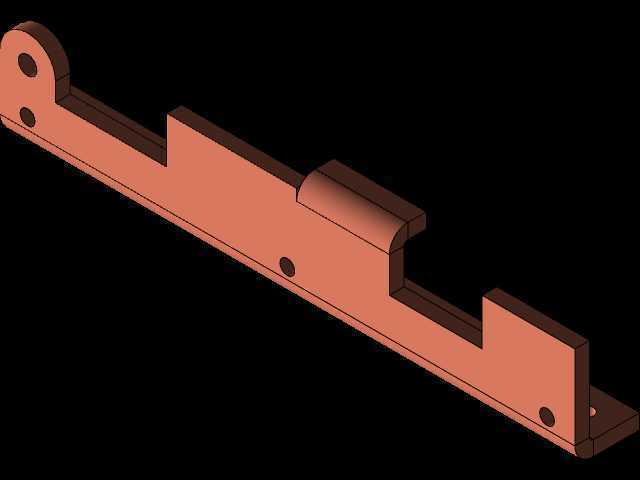

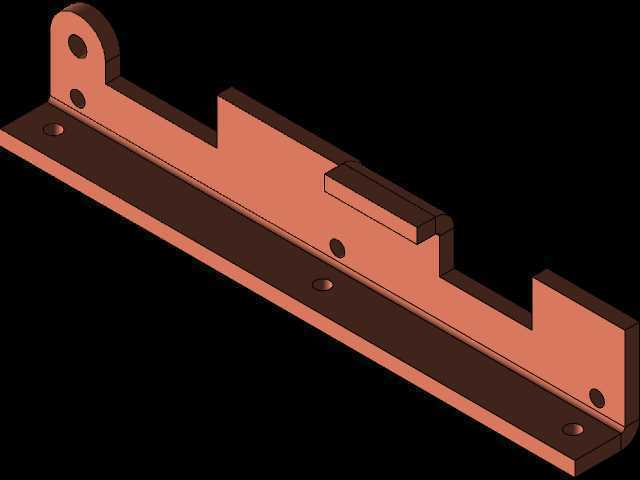

　　长手柄通过铰接销轴连接在基座的立板上，中段通过连杆带动滑动压块做水平方向的进给运动，相比直接手握核桃夹的施力方式，这套杠杆机构的力放大比约为1:8，也就是说操作人员在手柄端施加100N的握力，压块端就能输出800N的挤压力，完全可以压碎硬度偏高的厚皮核桃壳，同时操作人员可以根据核桃的大小、壳的厚度实时调整按压力度，避免压力过大把核桃仁压碎。装置的破壳工位设置在滑动压块与固定挡块之间，固定挡块的位置可以通过尾部的调节旋钮调整间距，适配直径在20mm到45mm之间的不同品类核桃，不管是纸皮核桃还是厚皮的铁核桃，都能通过调整挡块位置找到合适的挤压行程；压块与挡块的相对工作面都做了网格状的防滑齿纹，挤压时核桃不会因为受力发生侧滑偏移，

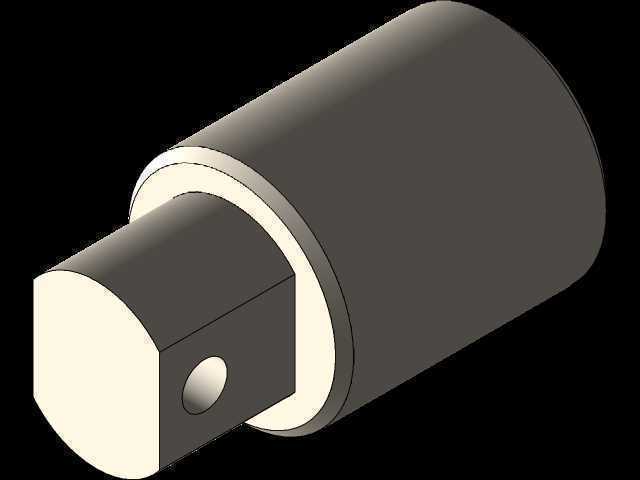

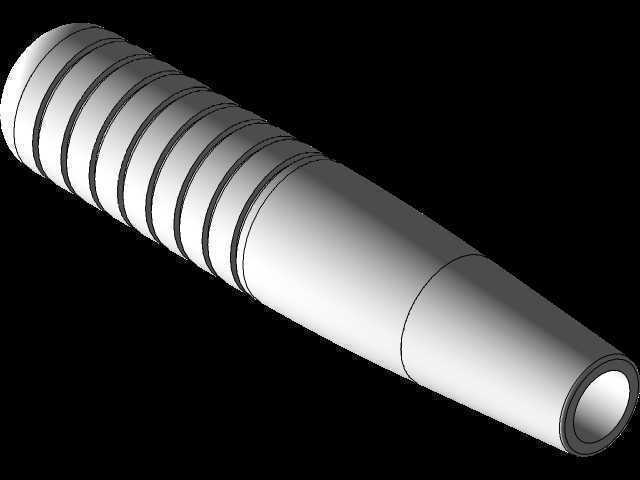

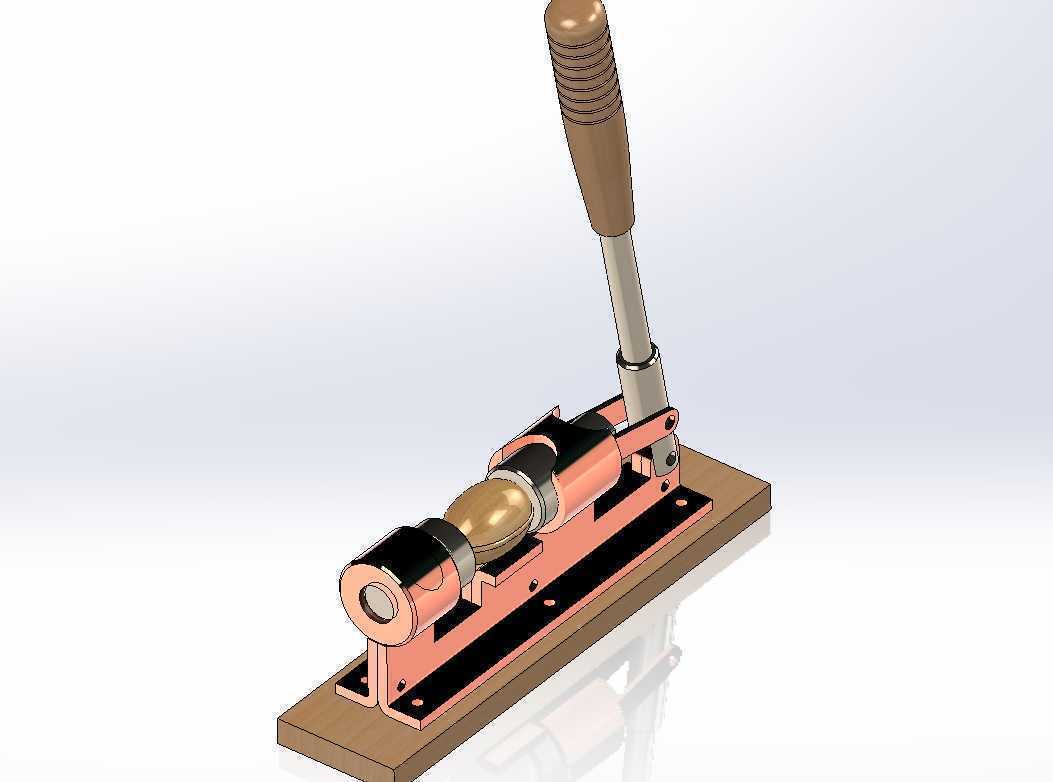

　　齿纹的深度控制在1.5mm，既可以保证足够的摩擦力，又不会因为齿纹过深扎穿果壳损伤内部的果仁。手柄部分采用符合人手握持弧度的仿形设计，表面加工有多道环形防滑槽，握持时手掌与手柄的接触面积更大，长时间操作也不容易出现磨手、打滑的问题；所有铰接转动的位置都预留了0.1mm的配合间隙，装配时涂抹少量润滑脂就能保证机构动作顺畅，不会出现卡滞、晃量过大的问题。滑动压块的导向部分采用矩形导轨结构，和基座上的导向槽做小间隙配合，压块进给过程中不会出现偏摆，保证挤压力始终沿着核桃的径向施加，避免因为受力方向偏移导致果壳碎裂不均匀。从实际使用的流程来看，操作人员只需要单手抬起杠杆手柄，将核桃放置在两个压块之间的工位上，另一只手扶住核桃定位后，

　　缓慢下压手柄，感受到果壳开裂的反馈后就可以停止施力，抬起手柄取出破壳完成的核桃即可，整个操作流程单批次处理时间不超过3秒，相比普通的手持式核桃夹，省力幅度超过60%，连续处理几十颗核桃也不会出现手掌酸痛的问题。设计过程中特意将所有的尖锐棱边都做了R2以上的圆角处理，操作时不会划伤手部，所有外露的金属结构件都做了发黑防锈处理，长期接触核桃的汁液也不容易出现锈蚀，清洁时只需要用干布擦拭工作面即可，维护难度极低。考虑到家庭使用的场景，装置整体没有复杂的电控、气动组件，纯机械结构的故障率极低，所有易损的铰接销轴都采用标准件设计，出现磨损后只需要更换对应规格的圆柱销就能继续使用，不需要整体更换设备。固定挡块的调节螺杆采用细牙螺纹，调节时的精度可以达到0.5mm每转，能够精准控制挤压的最小间隙，针对不同壳厚的核桃，可以提前调整好间隙，避免挤压过度，进一步提升果仁的完整率。基座的底部可以粘贴防滑橡胶垫，放置在光滑的瓷砖、玻璃台面上时也不会出现滑动，操作时的稳定性更好。相比市面上常见的弹簧复位式核桃夹，这款装置的压块行程更大，能够处理尺寸差异更大的坚果，除了核桃之外，调整合适的间隙后也可以用来处理碧根果、夏威夷果等其他带硬壳的坚果，适用范围更广。整个机构的运动部件都做了限位设计，手柄下压到最大行程时会被基座上的限位块挡住，不会出现过压导致结构损坏的问题，连杆的铰接位置都设置了防脱的卡簧，长期使用也不会出现销轴脱落的情况。
