碎纸机用直径400mm切削转子结构

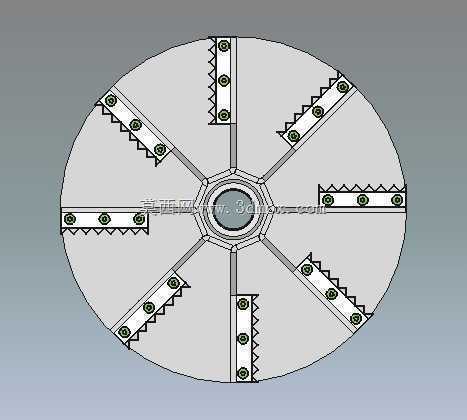

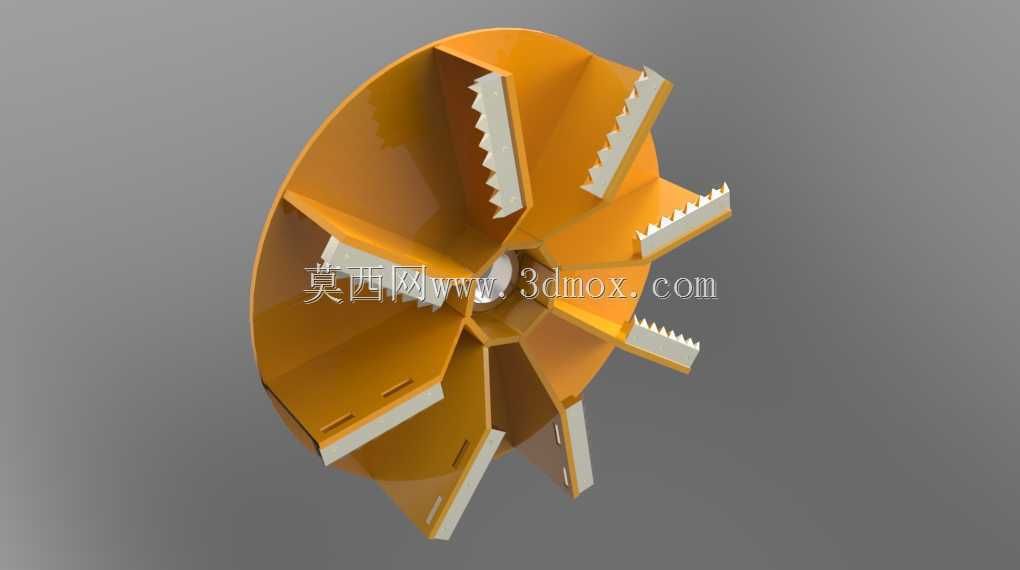

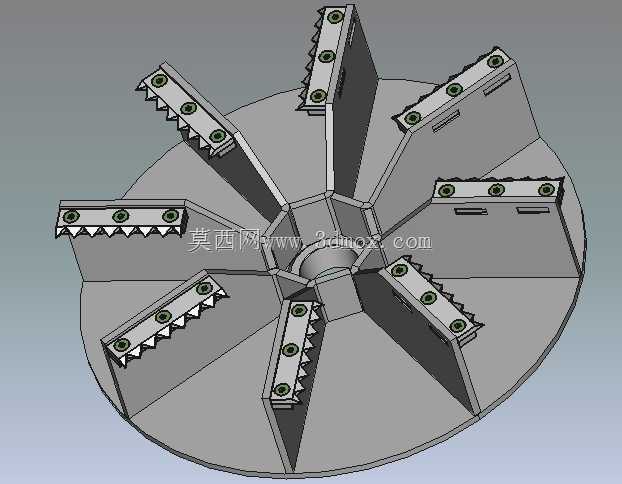

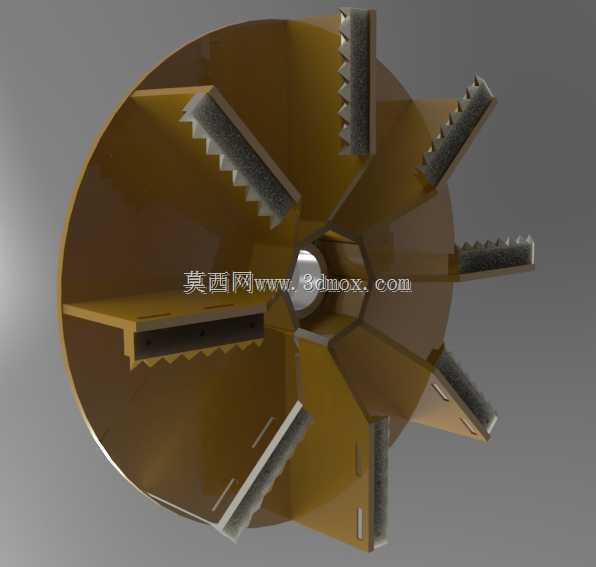

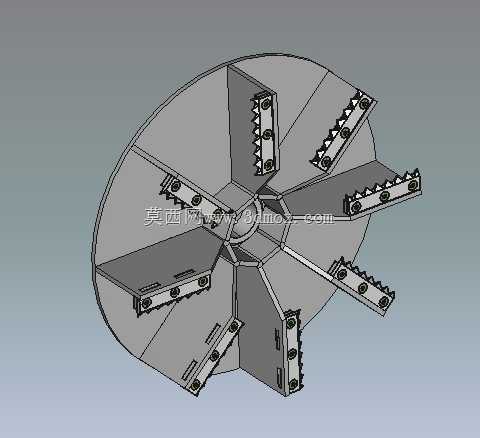

　　在办公废弃文档销毁、涉密纸质载体粉碎处理场景中，碎纸机的核心作业性能直接由转子组件的结构设计决定，这款直径400mm的切削转子，是适配中型商用碎纸设备的核心执行部件，承担着纸张进给、撕扯剪切、碎料导排的全流程作业功能。从实际工况适配角度出发，该转子采用辐条式刀盘布局，中心设置贯通式安装轴孔，可直接与设备驱动轴通过键连接实现扭矩传递，轴孔周边做加厚凸台处理，抵消高速旋转时的应力集中问题，避免长期交变载荷下出现轴孔开裂、配合松动的故障。转子的切削刃采用径向放射状排布，每片切削刀体与辐条盘采用嵌装式固定结构，刀齿做锯齿形刃口设计，相比平直刃口，锯齿结构能在接触纸张时先形成多点穿刺咬合，避免整叠纸张进给时出现打滑、堵转的问题，

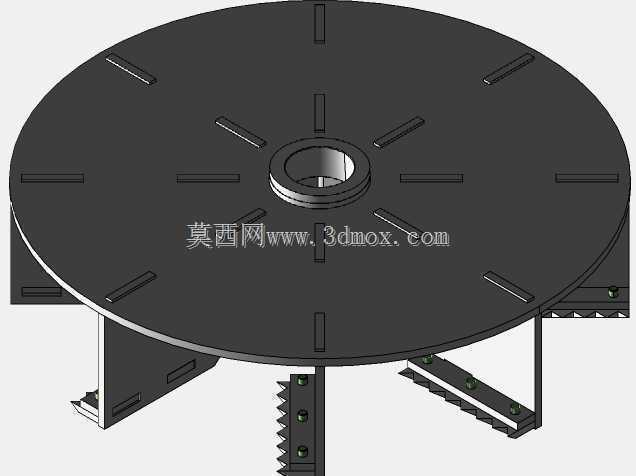

　　同时相邻刀体的刃口存在轴向角度差，在旋转过程中形成连续的剪切副，可一次性处理8-12张70g标准办公用纸，对带订书钉的普通文档也能直接切削，无需提前去除金属连接件。设计阶段充分考虑了安装边界的适配性，转子整体回转直径严格控制在400mm，轴向安装尺寸匹配中型碎纸机的腔体宽度，刀体末端与腔体内壁的间隙控制在3mm以内，既避免旋转过程中出现剐蹭腔体的问题，也能防止未完全粉碎的纸条从间隙处漏出，影响碎纸颗粒的均匀度。辐条盘采用盘式整体结构，相邻辐条之间的空腔形成碎料导流通道，被切削下来的纸屑在离心力作用下沿空腔直接甩向出料口，不会在刀盘内部堆积缠绕，减少了设备清理维护的频次。从受力角度优化来看，每片刀体的安装座都做了三角加强筋结构，

　　在切削硬质异物时能分散刃口受到的冲击载荷，避免刀体出现崩齿、断裂的情况，刀体本身采用可拆卸设计，当个别刃口出现磨损时，可单独更换对应刀体，无需整体更换转子，降低设备后期运维成本。转子做了整体动平衡校准，在额定转速1400rpm的工况下运行平稳，振动幅值控制在0.02mm以内，不会因转子偏心带来设备整机抖动、噪音超标的问题。在实际设备装配中，该转子两端配套深沟球轴承作为支撑，轴承位的轴颈公差采用k6配合，保证与轴承内圈的紧密连接，轴向通过锁紧螺母实现定位，可适配功率在1.5kW-2.2kW区间的驱动电机，满足日常办公场景下连续30分钟不间断作业的使用需求。刀齿的切削角度经过反复验证，前角设置为15度，后角设置为8度，

　　既保证刃口的锋利度，也兼顾刀齿的结构强度，不会因刃口过薄导致遇到硬质杂质时快速卷刃。辐条盘的盘面做了倾斜导料设计，旋转过程中能带动腔体内的气流形成定向流动，辅助纸屑向出料口输送，避免出现碎料卡滞在腔体角落的问题。针对涉密销毁场景的碎料粒度要求，该转子配合定刀使用时，可将纸张切削为4mm*30mm的条状颗粒，满足普通商密文档的销毁标准，若调整刀体排布密度，还可适配更高保密等级的粉碎需求。
