鼓式制动器传动驱动臂结构设计

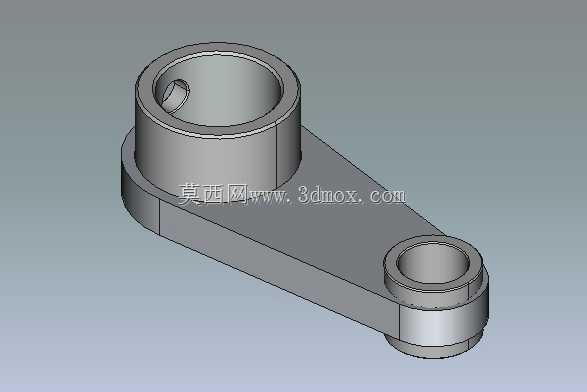

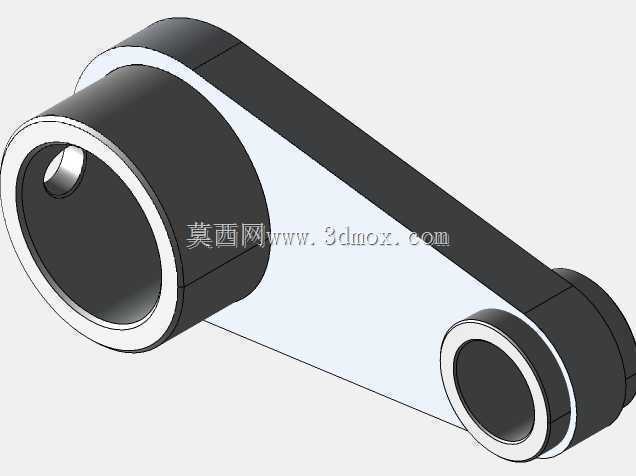

　　在商用车鼓式制动回路、工业卷扬机制动单元、小型工程机械驻车机构里，这类双孔摇臂结构的驱动臂是把制动促动力传递到制动蹄端的核心传力构件，日常工况里要反复承受制动分泵或者凸轮轴输出的交变推力，还要抵消制动过程中蹄片摩擦带来的反向冲击载荷，结构强度和安装匹配度直接决定制动动作的响应灵敏度和传动效率。从结构形态来看，该零件采用一体化铸钢或球铁毛坯加工成型，主体为变截面斜向连接臂，两端设置同轴度要求较高的衬套安装筒：大直径筒端对接制动凸轮轴或者气室推杆的连接销，内孔预留油槽和润滑脂注油孔位置，长期往复摆动时可以储存润滑介质，降低铰接位置的磨损速率，筒壁厚度根据额定促动力做了等强度优化，靠近连接臂的根部做了圆弧过渡处理，

　　避免应力集中导致的疲劳断裂；小直径筒端对接制动蹄的驱动销，外圆端面预留了挡圈安装槽，装配后可以限制销轴的轴向窜动，保证传动间隙稳定在设计阈值内。设计过程中首先要确定两个铰接孔的中心距，这个尺寸直接决定制动杠杆的传动比，中心距偏差超过0.1mm就会导致左右轮制动力矩偏差过大，引发制动跑偏的问题，所以建模时两个安装孔的位置度公差要严格控制在0.05mm以内，连接臂的截面厚度要根据额定制动推力做有限元校核，在1.5倍额定载荷下的最大等效应力不能超过材料屈服强度的60%，预留足够的安全裕度应对紧急制动时的冲击载荷。安装边界方面，大端筒的外圆直径要匹配制动底板上的避让孔尺寸，装配后摆动过程中不能和制动底板、防尘罩发生运动干涉，

　　小端筒的端面到臂身的距离要匹配制动蹄的安装开档尺寸，保证铰接后驱动臂没有额外的侧向偏载，臂身的斜向角度要结合制动凸轮的初始转角设计，保证制动初始位置时驱动臂的传动角处于45度到60度的最优区间，避免出现传动死点导致制动卡滞。实际应用中这类驱动臂还要和回位弹簧的安装座做集成设计，部分同类型零件会在臂身侧面预留弹簧挂接凸台，制动解除时靠回位弹簧的拉力把驱动臂拉回初始位置，保证蹄片和制动鼓之间的预留间隙稳定，不会出现拖磨问题。建模过程中要特别注意两个筒体内孔的表面粗糙度要求，铰接配合面的粗糙度要达到Ra1.6以上，减少销轴转动时的摩擦阻力，臂身的非配合面可以保留铸造毛坯的粗糙度，只做飞边毛刺清理即可，控制加工成本。

　　另外在两个筒体和连接臂的衔接位置，要做R3到R5的圆角过渡，不能出现直角锐边，一方面是消除热处理时的应力集中点，另一方面也避免装配过程中锐边割伤密封件或者维修人员。这类驱动臂的工作环境往往伴随泥水、粉尘的侵蚀，所以设计时还要考虑表面防锈处理，通常采用发黑或者电泳涂装，在不影响配合尺寸的前提下提升零件的耐腐蚀能力，延长户外工况下的使用寿命。在制动系统匹配计算时，驱动臂的杠杆比是核心参数，要结合气室的输出推力、制动蹄的效能因数、制动鼓的额定制动力矩反推两个铰接点的中心距，同时还要校核最大制动行程下驱动臂的摆角范围，保证整个制动过程中传动效率不会出现大幅波动，踏板力或者气室推力的输出线性度符合整车制动性能的要求。
