复古缆车轮式制动装置结构设计

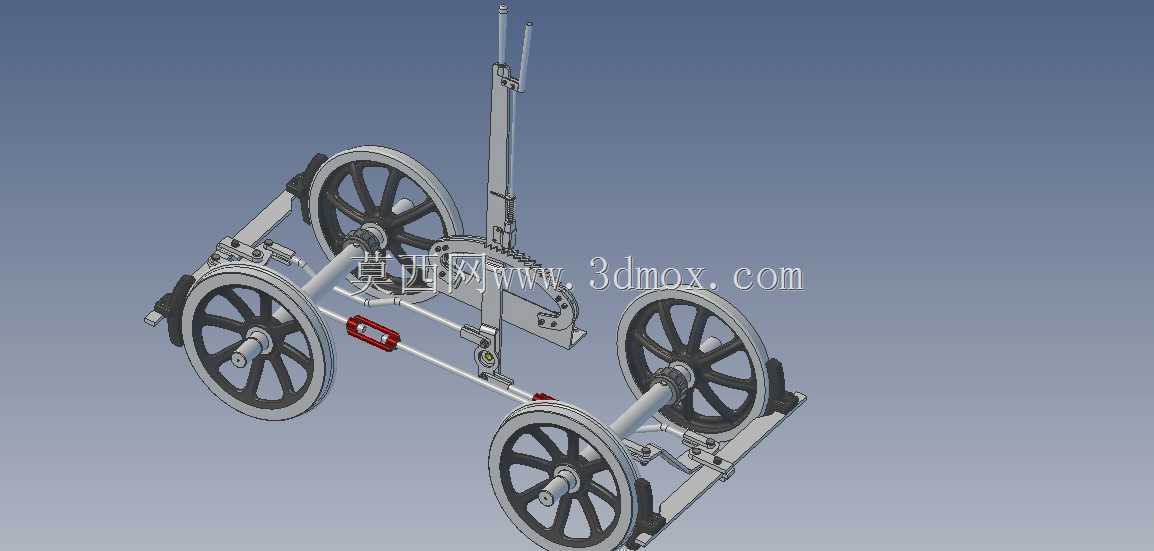

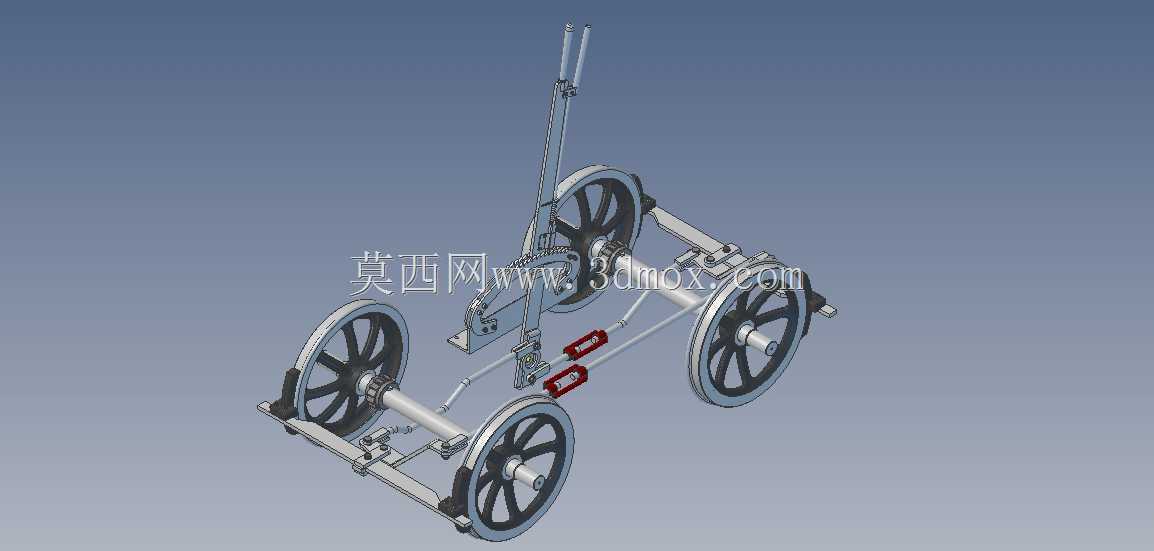

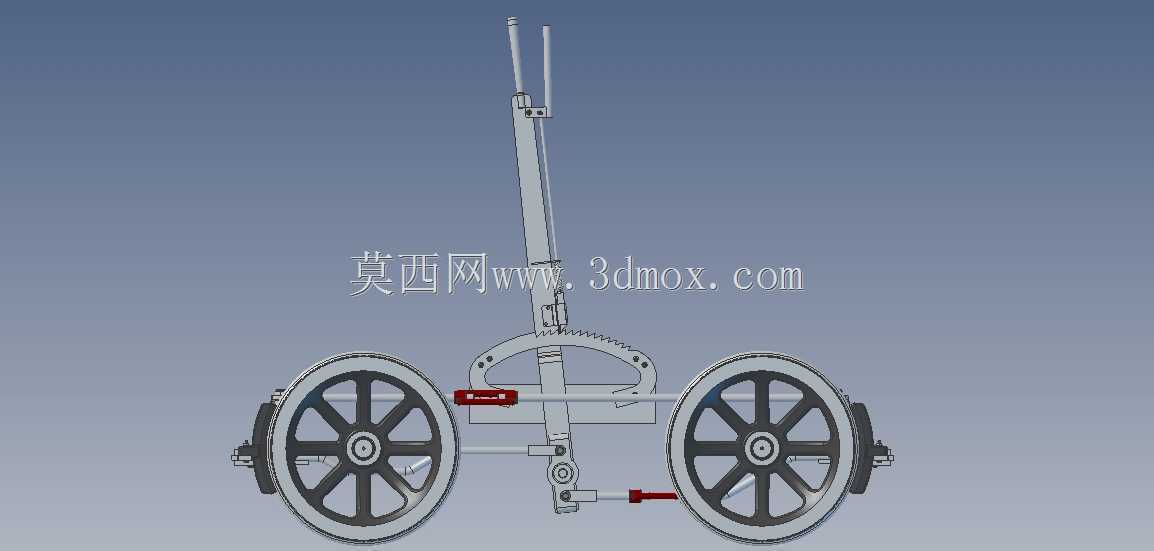

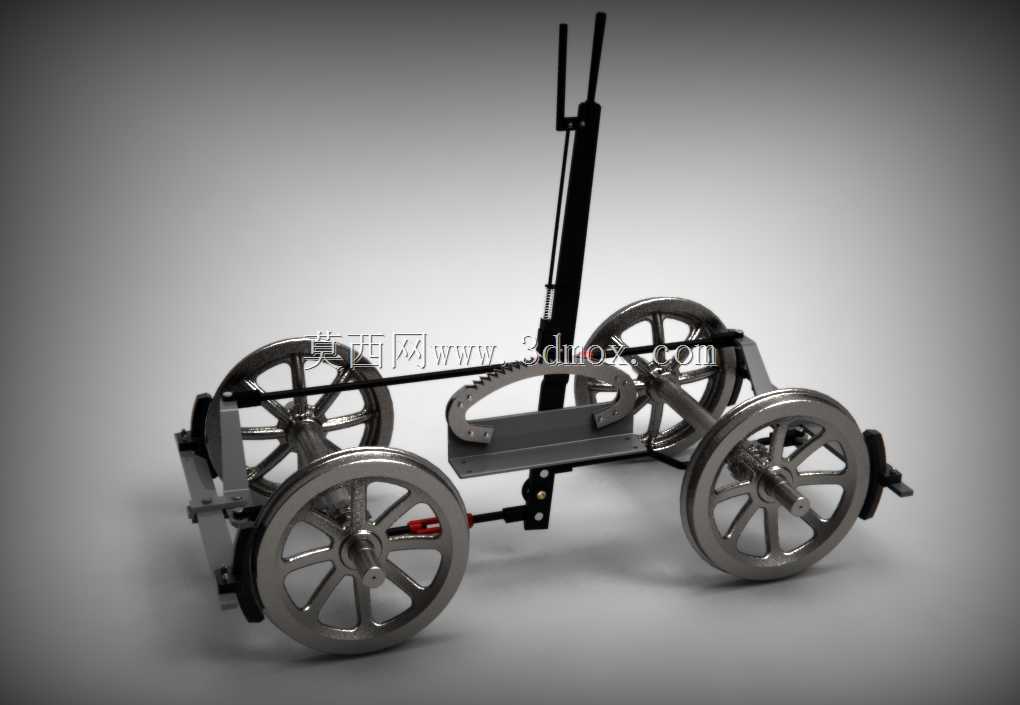

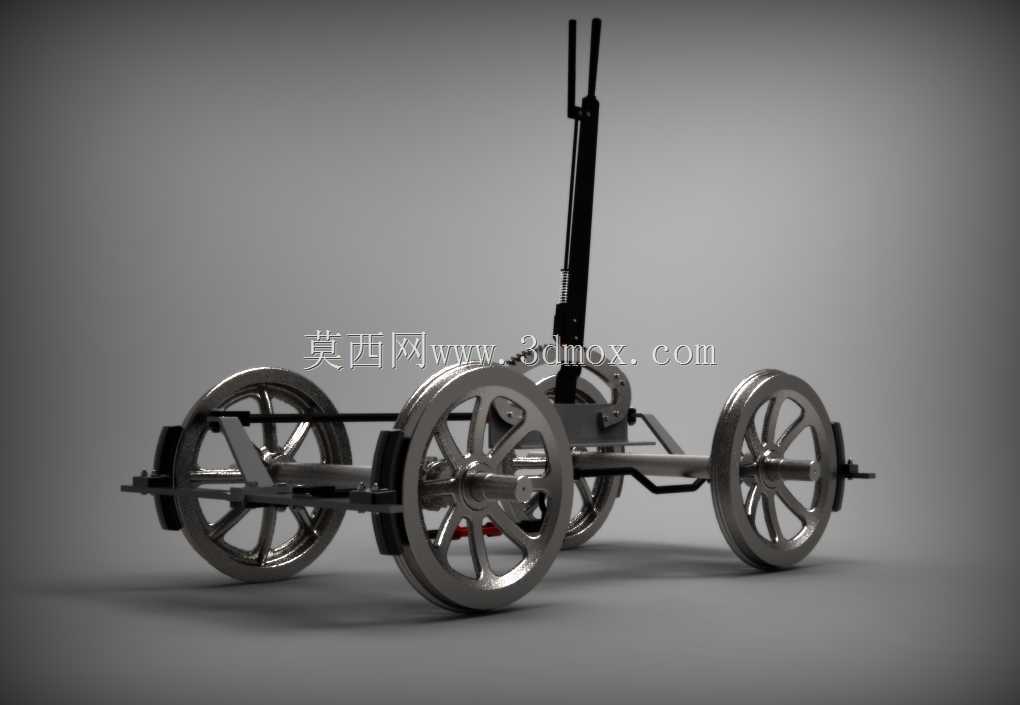

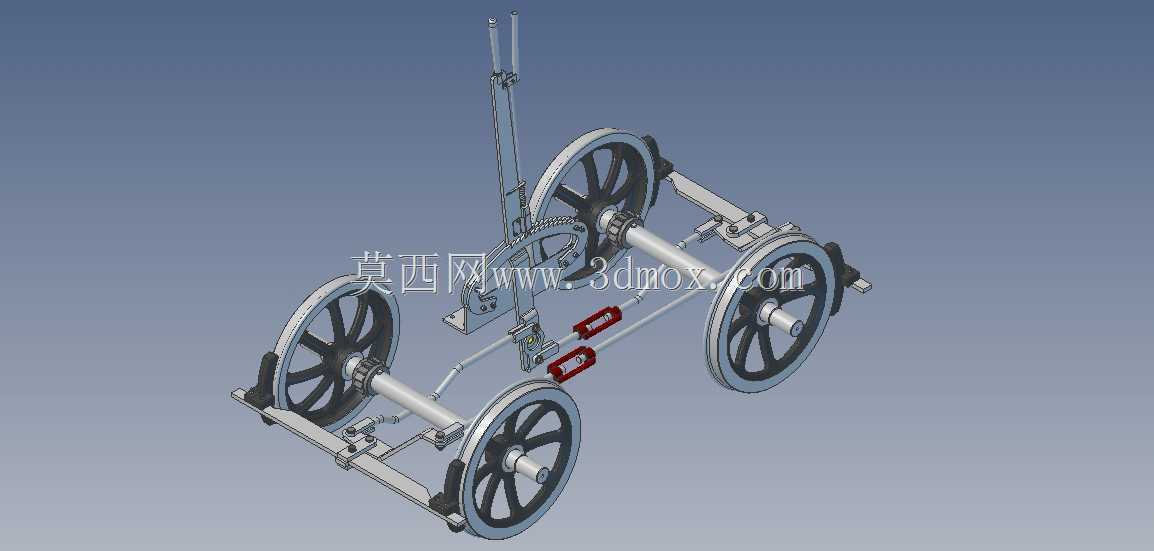

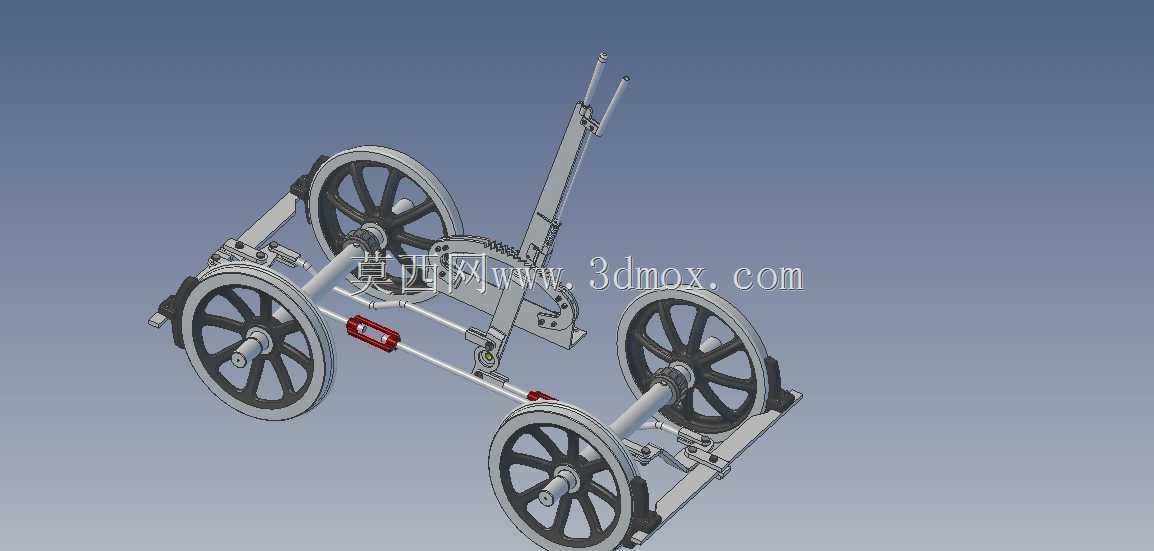

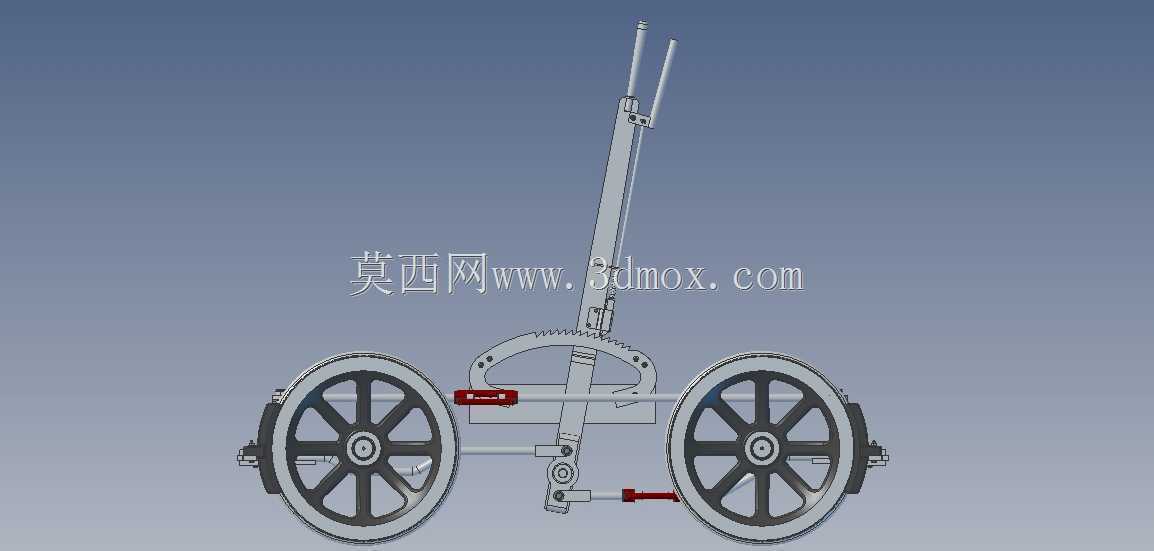

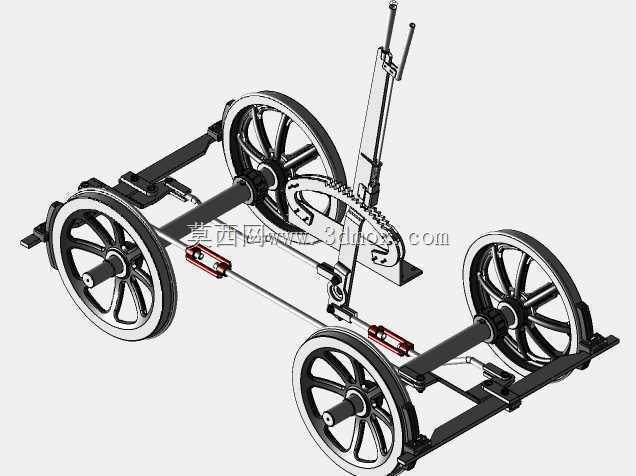

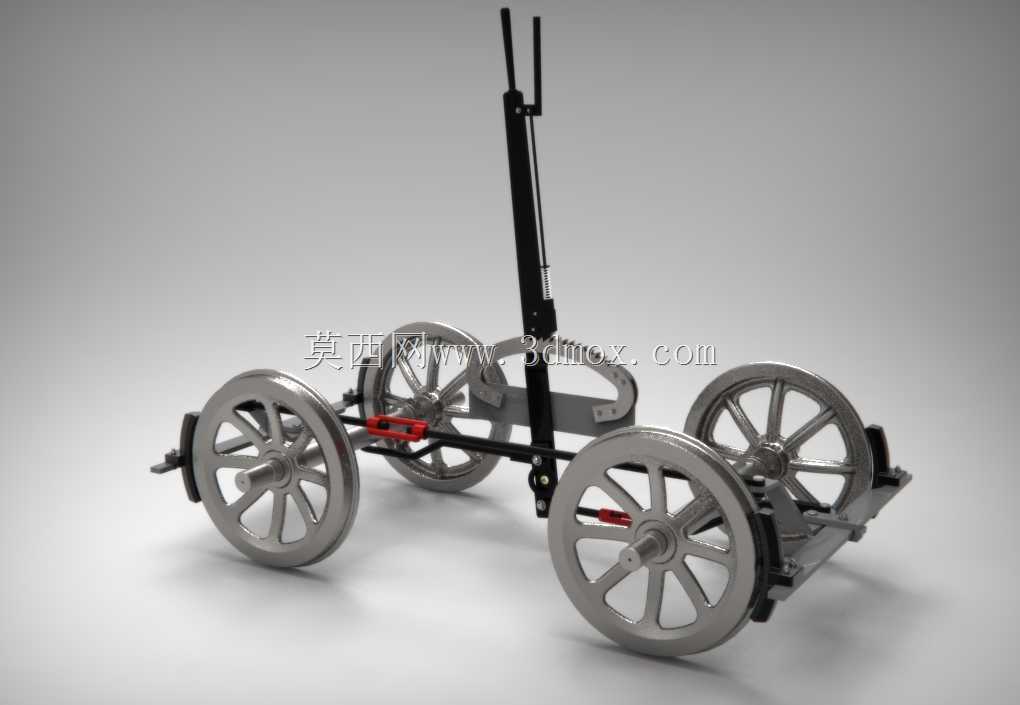

　　这套轮式制动结构主要应用于地面轨道式观光缆车的走行部，适配复古型钢轨缆车的走行轮组布局，承担车辆驻车、运行减速以及坡道防溜的核心功能，尤其适配大坡度山地观光缆线的低速重载运行工况，在达尼丁这类百年历史的缆线修复项目中，这类结构既要满足现代安全制动的性能要求，也要还原老式缆车的机械结构外观特征，兼顾功能实现与历史风貌还原的双重需求。从结构布局来看，整套制动装置直接集成在缆车走行框架上，与四个走行轮形成刚性连接，没有额外的独立安装基座，所有制动执行部件都围绕轮组的安装空间排布，充分利用走行部轮间的空余空间，不需要对原有缆车的车架主体做大规模改动，适配老式缆车车架的改造安装需求。制动的执行端采用抱闸式结构，闸瓦直接贴合走行轮的轮缘侧面，

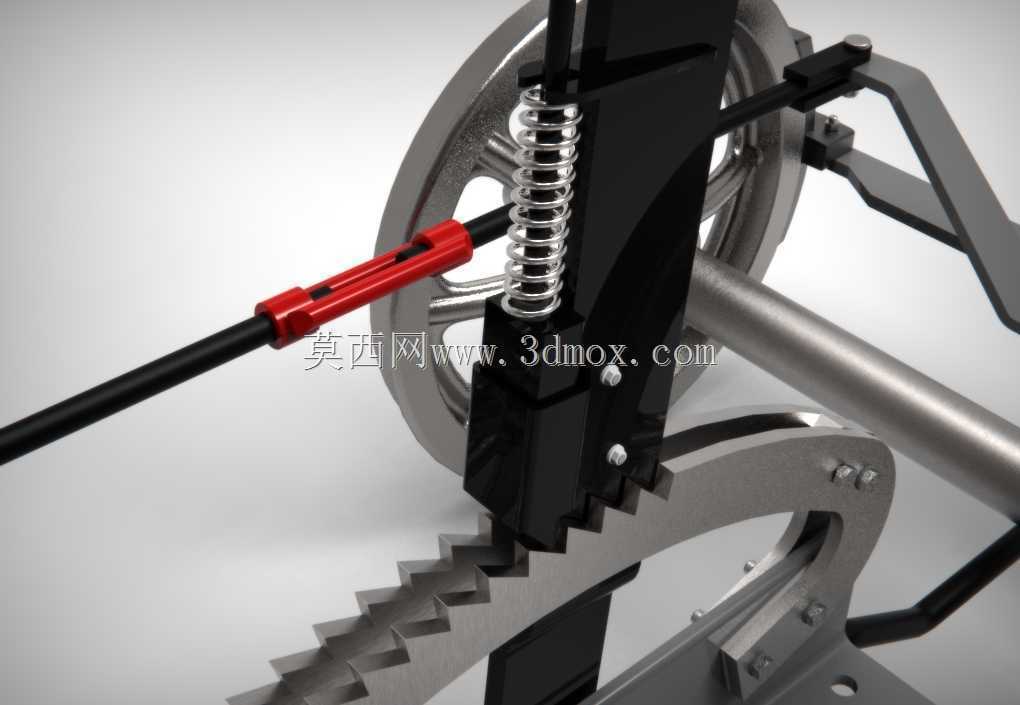

　　制动时通过杠杆机构传递的压力让闸瓦抱紧轮缘，依靠摩擦力实现轮组的减速与锁止，这种结构不需要在轨道上额外设置制动齿条或者卡轨部件，直接作用于走行轮，结构简单可靠，维护时只需要定期检查闸瓦磨损量即可，日常运维的难度很低。整套制动的力传递路径从操作手柄开始，手柄设置在车架上部的操作位，操作人员扳动手柄时，动力通过纵向的传动杆传递到下部的齿扇锁止机构，齿扇结构可以在手柄扳动到不同角度时实现档位锁止，对应不同的制动强度，既可以实现小幅度扳动的点刹减速，也可以扳动到最大位置实现完全锁止的驻车功能，齿扇的齿形经过特殊设计，锁止后不会因为车辆振动出现松脱，坡道驻车时的可靠性有充足保障。传动杆下部连接横向的制动拉杆，拉杆同时连接四个轮组的制动摇臂，

　　保证四个轮子的制动动作同步，不会出现单侧制动导致的车辆偏摆，这一点在大坡度轨道上运行时尤为重要，一旦制动不同步，车辆很容易出现横向偏移甚至脱轨的风险。设计过程中首先要匹配走行轮的直径与轮缘宽度，确定闸瓦的弧度与接触面积，保证制动时闸瓦与轮缘的贴合面积不低于70%，避免局部压强过大导致轮缘异常磨损；其次要核算杠杆机构的传动比，保证操作人员在手柄端施加150N左右的操作力时，闸瓦端能产生足够的正压力，满足满载状态下缆车在最大坡度上的驻车制动要求，同时也要避免传动比过大导致手柄行程过长，影响操作的响应速度。安装边界方面，整套制动机构的横向宽度不超过走行轮的外侧端面，纵向长度控制在前后轮组的轴距范围内，

　　上部操作手柄的高度适配操作人员站立操作的人机工程要求，底部所有部件的最低位置高于轨道顶面20mm以上，避免运行过程中部件与轨道固定件发生刮碰。所有转动铰接点都采用自润滑衬套，不需要频繁加注润滑脂，适配户外露天运行的工况，减少雨水、灰尘对铰接点转动灵活性的影响。闸瓦采用耐磨铸铁材质，摩擦系数稳定，在潮湿环境下也不会出现摩擦系数大幅下降的问题，同时磨损后可以快速更换，不需要拆解整套制动机构。这套结构在设计时没有采用复杂的液压或者气动助力部件，纯机械结构的可靠性更高，在观光缆车这类运行速度低、对可靠性要求极高的场景下，纯机械制动的故障风险远低于带助力的制动系统，即使出现部件损坏，现场运维人员也可以快速排查修复，不会出现助力系统失效导致的制动完全失灵问题。另外，结构上的外露部件都做了圆弧过渡处理，没有尖锐的突出棱角，既符合老式复古缆车的外观质感，也避免运行过程中剐蹭到上下车的乘客。轮组的轴承座与制动摇臂的安装座采用一体化设计，减少了单独安装制动座的装配工序，同时也保证了制动摇臂与轮组的位置精度，避免安装误差导致闸瓦偏磨。
