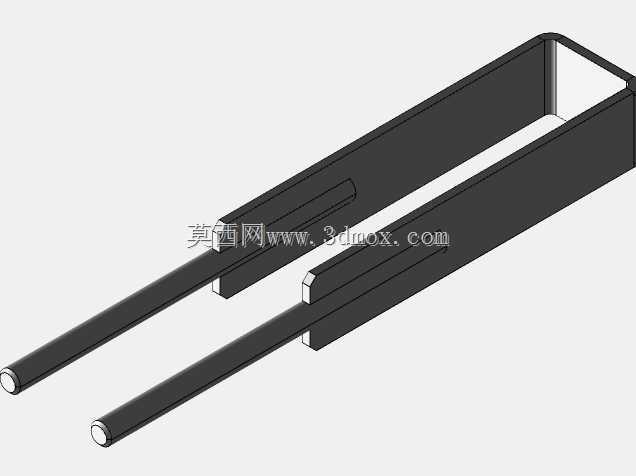

弗里卡U形带金属连接构件结构设计

　　在常规的轻型物料输送、小型工装夹具联动、户外简易遮阳篷架张紧这类场景里，这类U形带构件的使用频次其实远高于很多设计人员的预估，不少刚入行的工程师做结构选型时，总习惯优先选标准冲压卡扣或者焊接U型架，反而忽略了这类一体弯折成型的U形带在小载荷往复运动场景下的适配优势。从实际使用的工况来看，这类构件主要承担两个方向的载荷传递：一是沿两根平行杆轴向的张紧拉力，二是垂直于U形底部平面的小幅摆动力，比如在小型皮带输送机的侧边张紧结构里，它可以直接套在从动辊的端轴上，另一端连接张紧弹簧，不需要额外加工安装耳座，靠自身的U形弯折结构就能形成稳定的限位空间，避免张紧过程中弹簧滑脱。做这个构件的结构设计时，首先要明确的是安装边界的约束：

　　两根平行直杆的中心距是核心尺寸，这个尺寸直接决定了它能适配的配对轴径范围，直杆部分的长度要预留足够的调节行程，不能出现张紧调节到极限位置时杆端从配对安装孔里脱出的情况，U形底部的弯折圆角不能过小，否则钣金弯折过程中会出现应力集中，后续受往复拉力时很容易在圆角位置产生疲劳裂纹，要是圆角过大，又会导致底部和被连接件的贴合面不足，安装后容易出现晃动。从功能特性上来说，这个构件采用一体钣金弯折成型，没有额外的焊接接缝，整体的结构一致性更好，在承受交变载荷的时候，不会出现焊道开焊的失效问题，两根直杆的外圆面做了光滑处理，和配对的安装孔配合时，滑动阻力更小，张紧调节的时候更顺畅，不会出现卡滞的情况。设计过程中还要考虑安装时的操作空间，

　　直杆的端部做了小角度的倒角，穿入安装孔的时候不需要额外对准，能提升现场装配的效率，U形的两个侧边和直杆的连接位置做了局部的压型加强，避免在受侧向力的时候侧边出现外张变形，导致两根直杆的平行度超差，影响后续的滑动配合。在实际的设备选型适配里，这类构件不能用在大载荷的起重或者牵引场景，它的适用载荷范围一般在几十牛到几百牛之间，匹配的都是轻型的张紧、联动、挂接需求，比如户外宣传栏的篷布张紧、小型自动化设备的门体联动拉杆、农用小型机具的操纵杆连接位，都能看到这类结构的身影。做三维建模的时候，要特别注意弯折位置的中性层偏移计算，不能直接按直角弯折来建模，否则加工出来的成品中心距会和设计值出现偏差，导致安装时配对不上，

　　直杆部分如果是采用圆钢和钣金件组焊的结构，还要在焊接位置预留焊道的让位空间，避免焊后凸起影响杆部和安装孔的配合，要是采用一体冲压成型的结构，就要核算板材的拉伸率，确保弯折位置不会出现壁厚减薄超标的问题。很多设计人员在出这类零件的工程图时，容易忽略两根直杆的平行度公差要求，实际上这个公差直接影响装配后的滑动顺畅度，如果平行度超差，穿入安装孔后会出现别劲的情况，短时间使用就会出现杆部磨损，甚至出现卡滞无法调节的问题，另外U形底部的平面度也要做合理的公差约束，保证和被连接件的贴合面积足够，避免安装后出现应力集中点。从维护的角度来说，这类构件因为结构简单，没有活动的铰接点位，日常使用中基本不需要额外的润滑维护，只要在选型时确认好使用场景的载荷和环境腐蚀性，选择对应的表面处理方式即可，比如在潮湿的户外场景使用，可以做镀锌或者喷塑处理，在普通的室内设备上使用，常规的发黑处理就能满足防锈需求。
