壁挂式透明接水集水构件结构设计

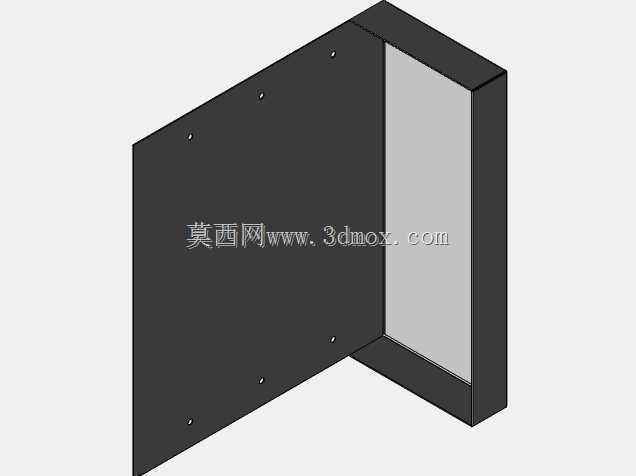

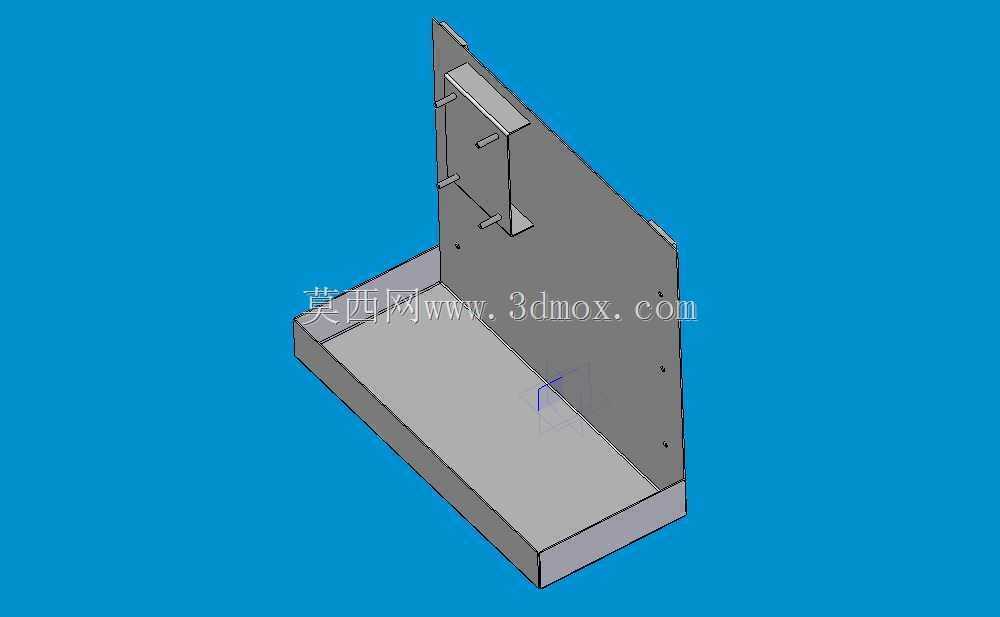

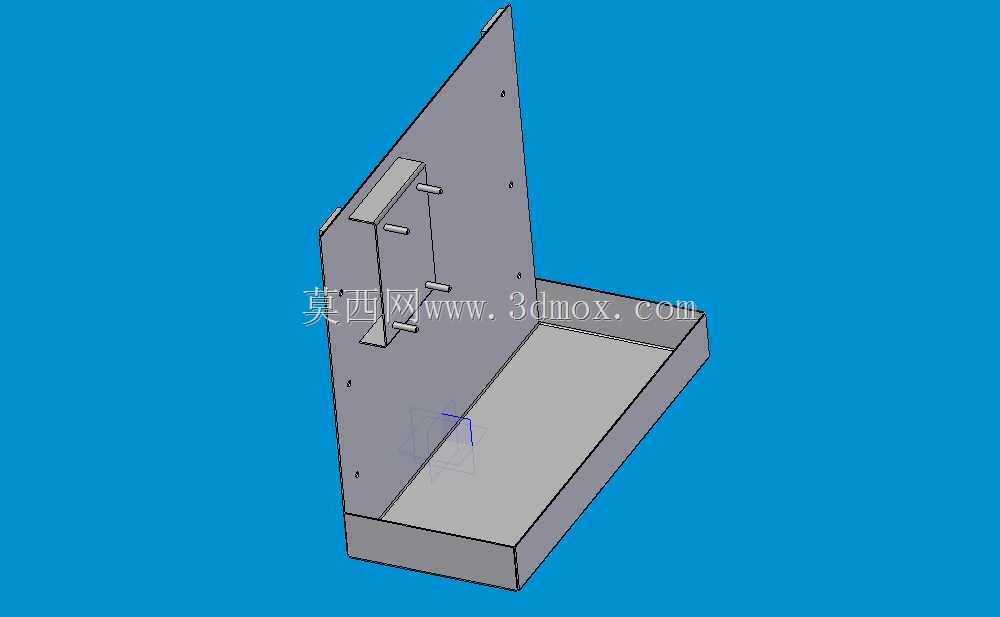

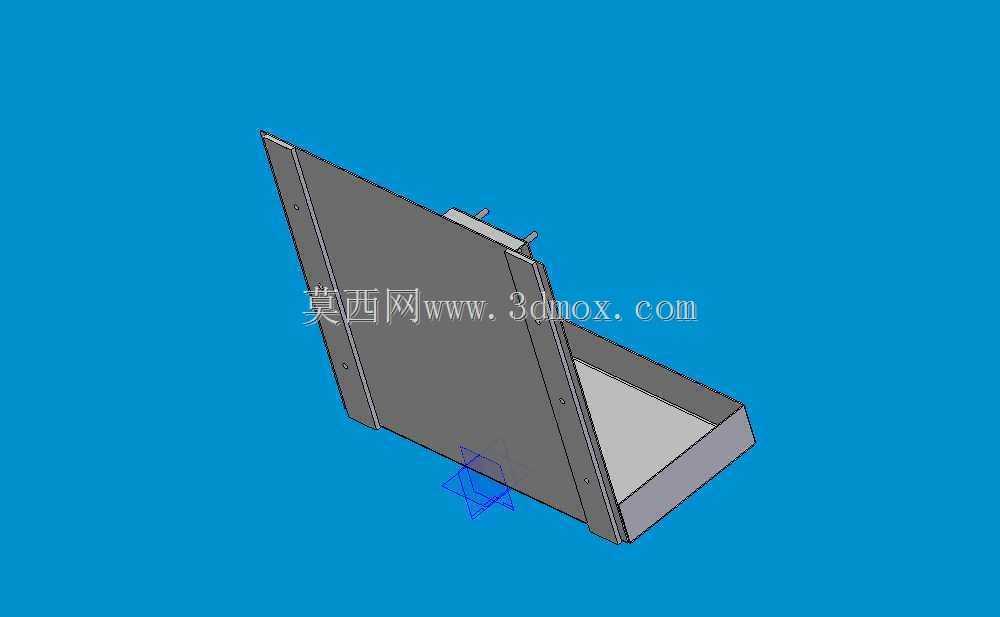

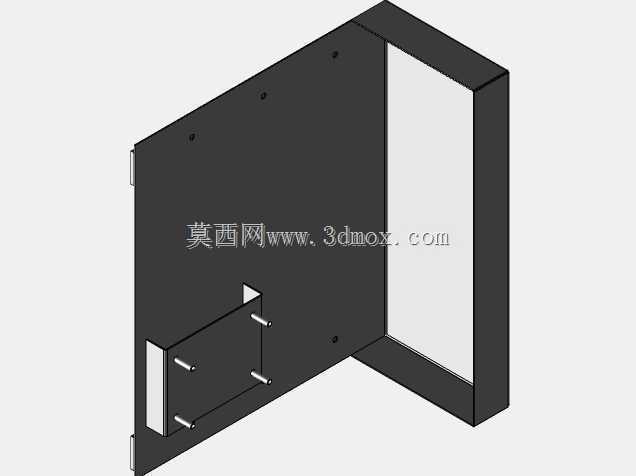

　　这款壁挂式集水构件主要应用于各类需要承接滴落液体的墙面安装场景，比如公共区域饮水台旁的余水承接、实验室墙面管路接口的滴漏收集、商用制冷设备外壁冷凝水归集，或是户外墙面管线节点的滴水导流，避免液体直接滴落至地面造成湿滑、积污或是侵蚀地面铺装材料。从结构设计来看，整体采用L型折边构型，竖直段为墙面安装贴合面，水平段为集水盛接槽，两个面之间做了圆弧过渡处理，既避免直角位置的应力集中，也能减少液体在转角处的残留挂壁，日常清洁时可以直接用抹布沿弧面擦拭，不会出现清洁死角。竖直安装面上预留了多个沉头安装孔位，孔位间距按照常规墙面膨胀螺丝的安装规范排布，安装时可以直接将构件贴合墙面标记孔位，钻孔后打入膨胀管即可完成固定，

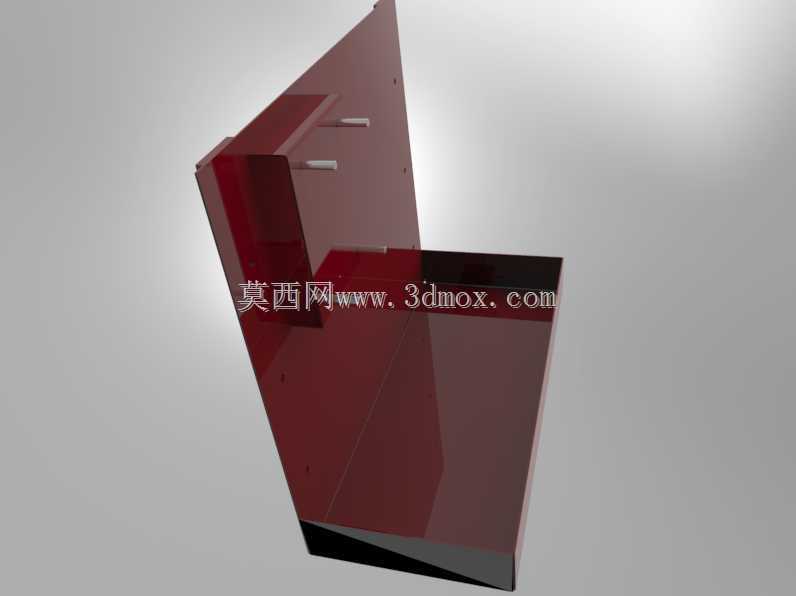

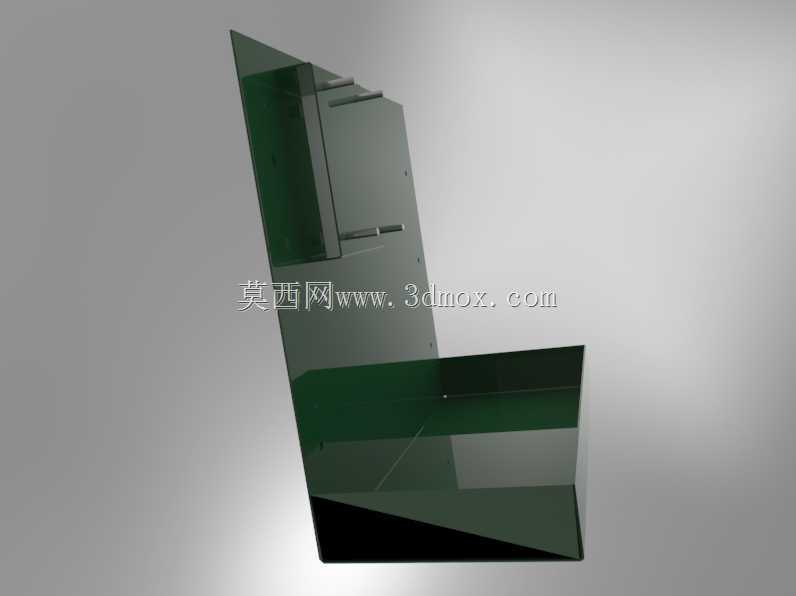

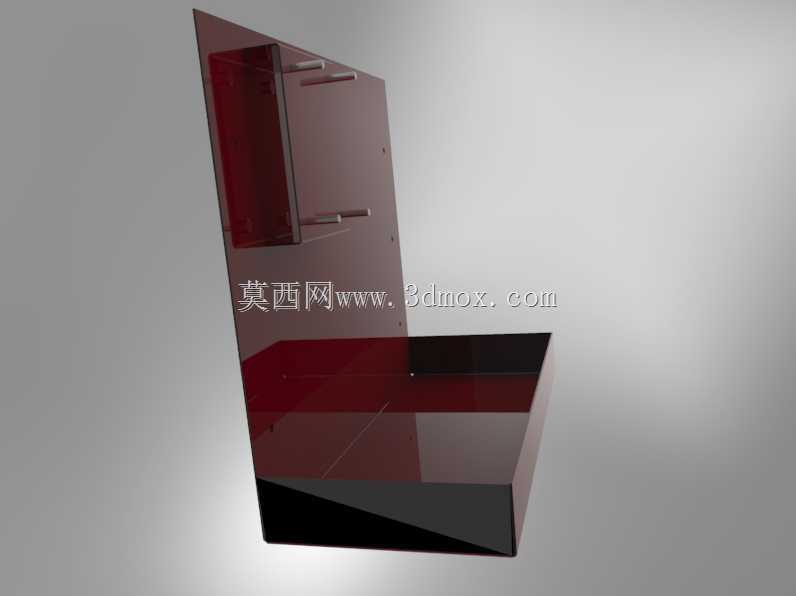

　　沉头孔设计可以让螺丝安装完成后端面与构件表面齐平，不会突出表面剐蹭过往人员或是积留污渍。水平集水槽的边缘做了微小的外翻卷边处理，一方面提升槽体的整体结构刚性，避免长期使用后槽边出现变形翘曲，另一方面也能防止槽内液体满溢时顺着槽体外壁流淌至墙面，所有溢出的液体会顺着卷边的最低点滴落，不会污染安装墙面。构件整体采用半透明的工程塑料材质制作，这种材质选择一方面是方便运维人员直接观察槽内的积水液位，不用频繁开盖或是伸手探查就能判断是否需要排空积液，另一方面半透明材质的耐水耐锈蚀性能优异，长期接触各类液体也不会出现生锈、被腐蚀的问题，适配不同酸碱度的滴落液体场景。从安装边界来看，竖直安装面的宽度与水平集水槽的深度做了匹配设计，

　　当安装面完全贴合墙面时，集水槽的外边缘不会突出过多占用通行空间，同时槽体的深度足够承接常规工况下的滴落液体，不会因为液滴滴落的冲击力造成液体溅出槽外。在设计过程中，特意将竖直安装面的上部做了延伸处理，延伸段可以覆盖墙面可能存在的管线接缝位置，让从接缝处渗出的液体可以直接顺着构件内壁流入集水槽，不会从构件与墙面的缝隙处渗漏。集水槽的底部做了微小的坡度设计，坡度朝向预设的排水口位置，日常使用中如果接入导流管，槽内的积液可以自动顺着坡度流向排水口排出，无需人工频繁倾倒；如果是无导流管的使用场景，平缓的坡度也不会造成积液在槽内局部淤积，减少霉菌滋生的可能。考虑到不同场景的安装需求，构件的壁厚做了均匀化处理，整体壁厚保持一致，

　　注塑生产时不会出现缩痕、翘曲等成型缺陷，安装后整体的平整度更好，和墙面的贴合间隙更小，减少液体从缝隙渗漏的可能。另外，构件的所有外露棱边都做了倒钝处理，没有尖锐的边角，安装和日常维护过程中不会划伤操作人员，符合五金配件的安全设计要求。在实际选型使用时，需要注意安装墙面的平整度，如果墙面存在明显凹凸，需要在安装位置加装平整垫片，避免螺丝锁紧后构件出现变形，导致集水槽的坡度被破坏，造成积液排流不畅。这款构件的结构没有多余的复杂零件，整体为一体成型结构，没有拼接焊缝或是连接缝隙，不会出现连接位置漏液的问题，长期使用的可靠性更高，维护成本也更低，适合各类需要墙面集水接水的民用、商用或是轻度工业场景使用。
