带托辊的皮带输送机倾斜段辊道支撑结构

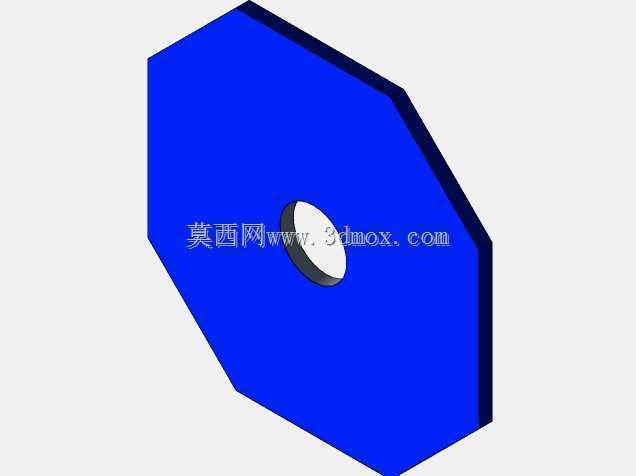

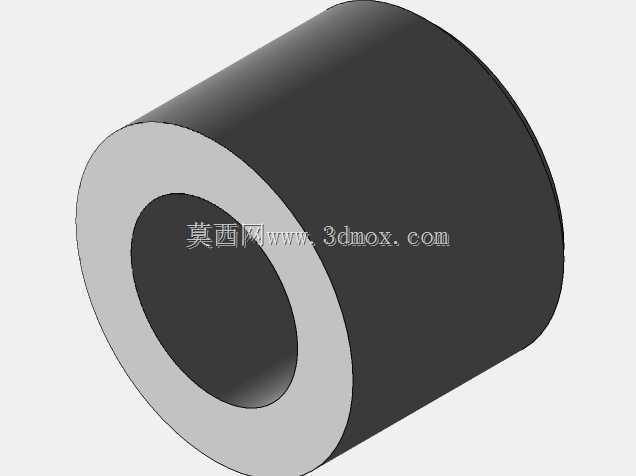

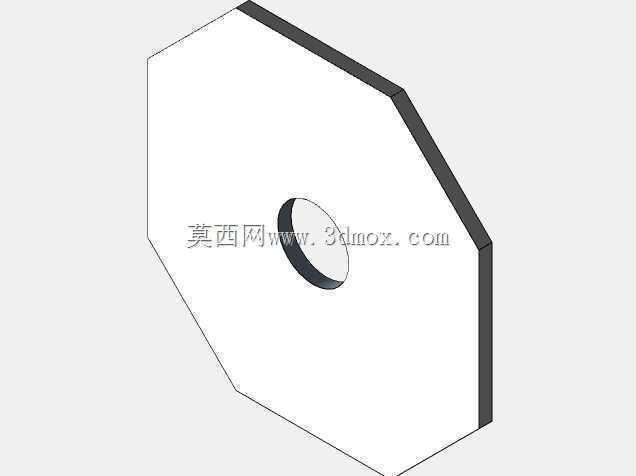

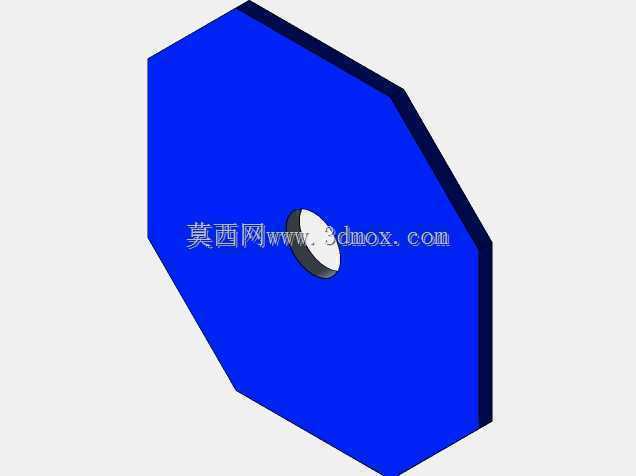

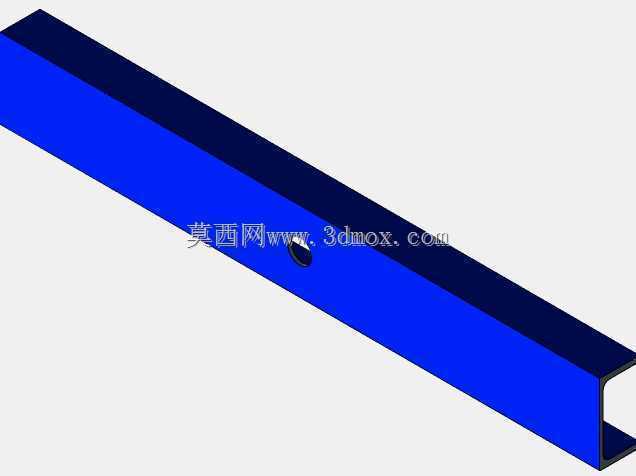

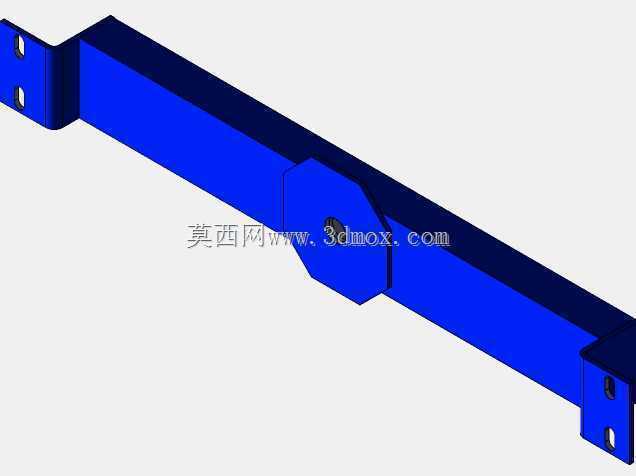

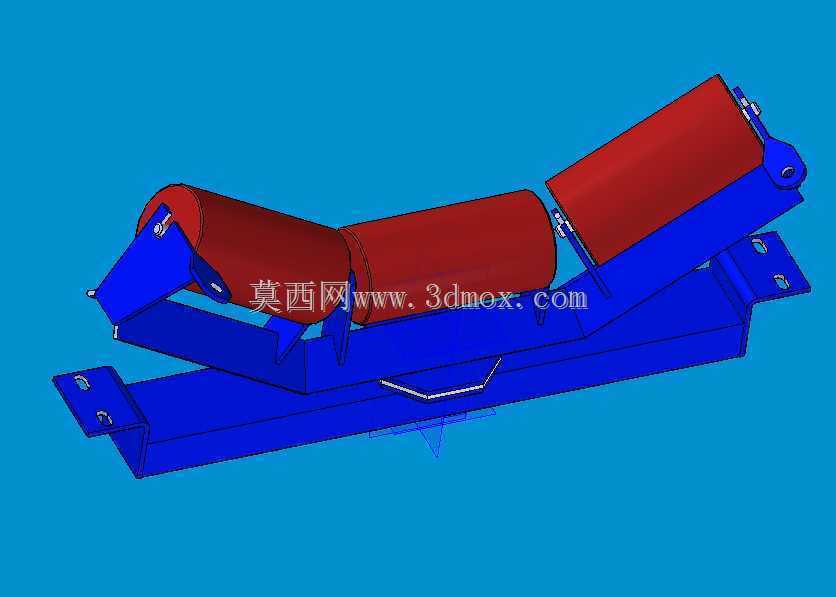

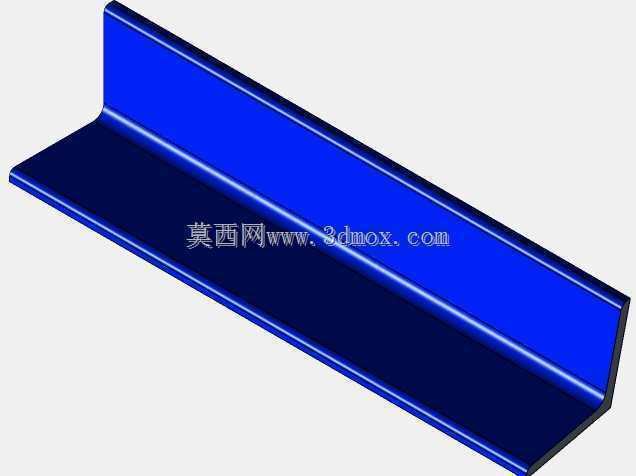

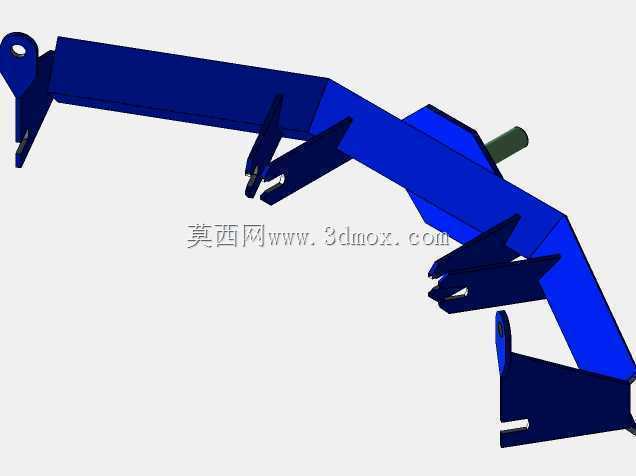

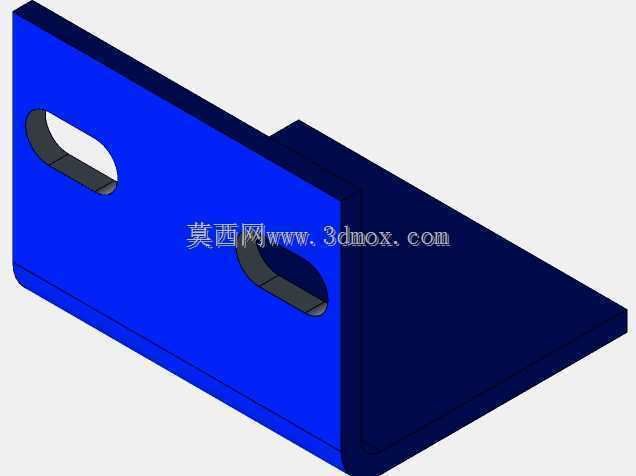

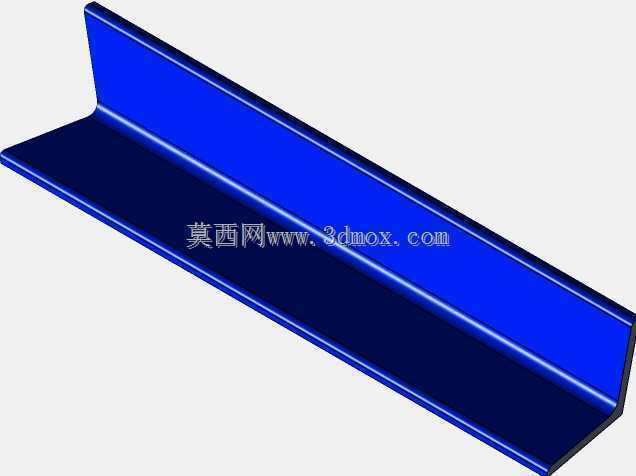

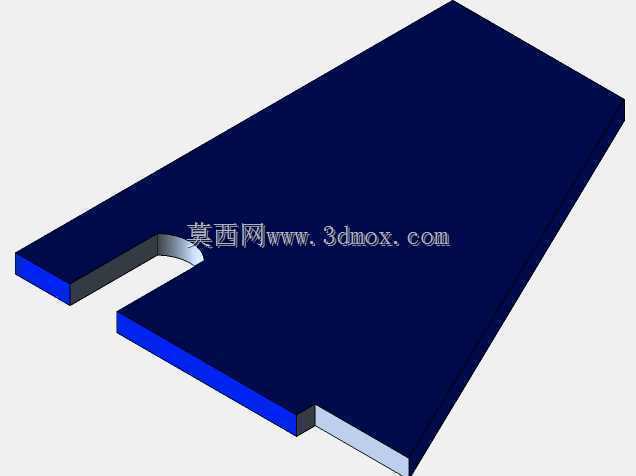

　　在散料输送、成件包件转运的生产场景里，皮带输送线的变坡段、受料段往往是最容易出现皮带跑偏、托辊过早磨损、物料撒漏的位置，这套辊道支撑结构正是针对这类工况做的针对性设计，区别于常规水平段的平直托辊架，它自带固定倾斜角度，适配输送线从水平段转向爬升段的过渡区域，或是固定倾角的上运、下运输送段的托辊安装需求。从结构组成来看，整套构件以折弯型钢焊接成型的主纵梁作为核心承载基体，纵梁两端预留的带孔安装耳板，是用来和输送线的中间架槽钢做螺栓固定的，安装时不需要现场焊接，只需要匹配中间架上预设的安装孔位，穿入防松螺栓紧固即可，安装孔位预留了一定的调节余量，能抵消现场机架拼接产生的尺寸误差，降低现场安装的对位难度。主纵梁上焊接的两组托辊安装支座，

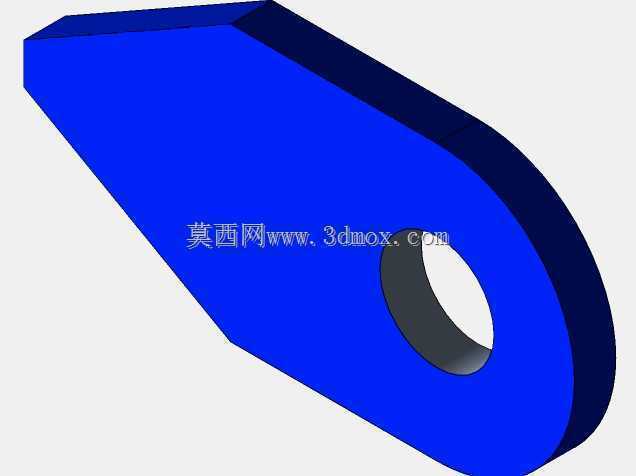

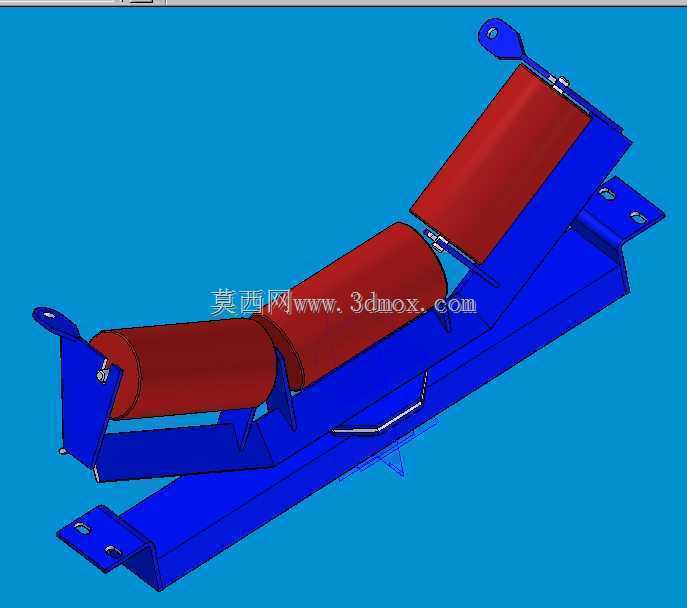

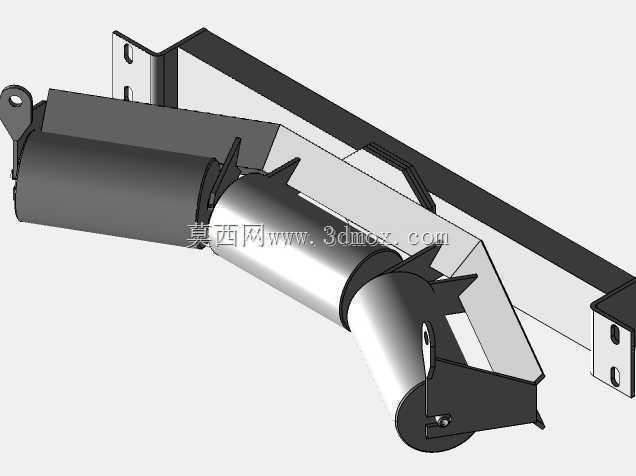

　　分别对应承载托辊的安装位，其中靠近倾斜段上端的支座做了角度偏转，搭配槽型托辊组可以形成符合散料堆积特性的槽型截面，能有效增大皮带和物料的接触摩擦力，避免上运过程中散料向下滑移撒落，靠近下端的支座则兼顾过渡托辊的功能，能平缓衔接水平段的平直皮带，避免皮带在变坡位置出现硬折，减少皮带芯层的反复弯折疲劳，延长皮带的实际使用寿命。结构侧边额外设置的防偏挡边支座，可以按需安装立式防偏挡辊，当皮带受物料偏载影响出现横向窜动时，挡辊会直接接触皮带边缘，限制皮带的跑偏量，避免皮带边缘和机架摩擦产生撕裂损伤，这个支座的安装位置预留了前后调节空间，可以根据现场实际的皮带跑偏幅度调整挡辊的伸出量，不需要额外在机架上钻孔改造。纵梁侧面焊接的小型吊耳结构，

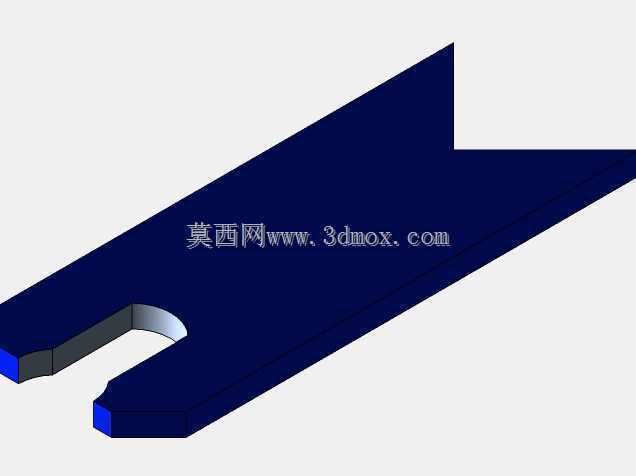

　　是用来配套安装皮带清扫器、导料槽压条这类附属构件的，不需要在主纵梁上额外焊接支架，避免焊接应力导致主纵梁变形影响托辊的安装同轴度。从安装边界来看，这套支撑结构的横向安装宽度匹配常用的B500、B650规格皮带机的机架间距，纵向长度适配标准1.2米间距的托辊布置要求，整体安装后不会超出输送线机架的外侧轮廓，不会和走廊内的走台、防护栏杆产生干涉，构件所有的外露棱边都做了倒角处理，避免安装维护过程中划伤施工人员。在实际工况适配性上，整套结构的型钢选型充分考虑了输送散料的动载冲击，尤其是受料段位置的辊道架，纵梁的板材厚度做了加强，能承受大块物料下落时的冲击载荷，不会出现托辊支座变形导致托辊卡滞的问题；托辊的安装卡槽采用快拆式设计，

　　后期更换磨损托辊时，只需要撬开卡槽的弹性挡片即可取出托辊，不需要拆卸整套支架，能大幅缩短现场维护的停机时间。很多现场运维人员反馈，常规的平直辊道架用在倾斜段时，往往需要现场切割改角度，焊接位置容易出现锈蚀断裂，这套预制倾角的辊道架直接在工厂焊接成型，所有焊接位置都做了焊渣清理和防锈处理，安装后不需要额外做防腐补涂就能直接投入使用，适配矿山、港口、建材厂、粮食仓储等多个场景的固定倾角输送线需求，不管是输送煤炭、矿石这类磨琢性强的散料，还是输送包装箱、袋装粮食这类成件物料，都能通过调整托辊组的形式来适配，换成平行托辊即可用于成件物料的平直输送，换成槽型托辊即可用于散料的密封输送，结构本身的拓展性很强，不需要改动主体结构就能满足不同的输送工艺要求。
