创意流线型曲面玻璃装饰摆件结构设计

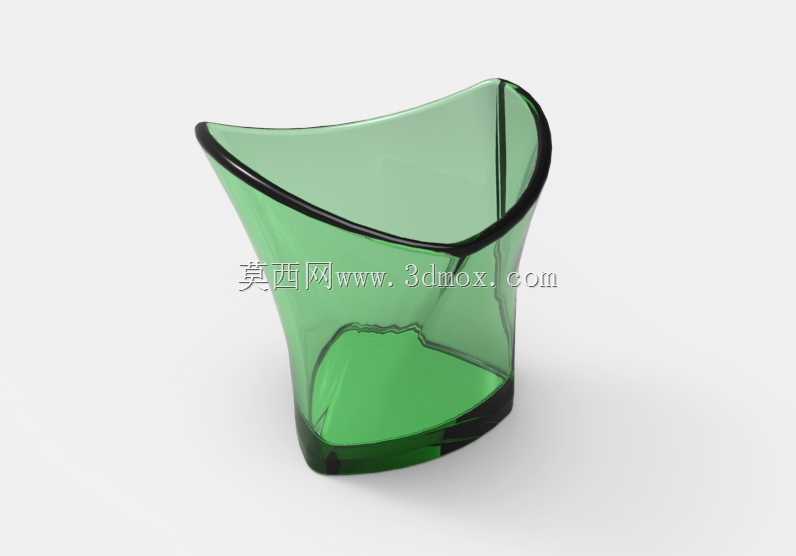

　　做这类异形曲面玻璃件的建模，最先要考虑的不是视觉效果，而是后续热弯成型的工艺边界——很多刚接触曲面建模的工程师容易陷入“视觉优先”的误区，把曲面曲率拉得过于突兀，最后要么热弯时玻璃应力集中开裂，要么脱模时出现局部粘模、表面麻点的问题。这个造型的核心逻辑是用三段连续的G2曲率曲面拼接出整体的流线轮廓，没有硬棱边，所有过渡位置的曲率半径都控制在8mm以上，刚好匹配钠钙玻璃热弯成型的最小曲率要求，不会出现成型后局部应力残留过大、放置一段时间后自裂的问题。

　　从实际应用场景来看，这类曲面玻璃件大多用在商业空间的软装陈设、高端文创产品的装饰组件，也有部分同结构逻辑的改型会用在小型香薰容器、桌面艺术收纳的外罩上，不需要承担结构载荷，核心要求是曲面顺滑无折痕、透光均匀、边缘打磨后无崩边。建模时最先确定的是底部的安装基准面，整个摆件的底部是一个直径42mm的平整贴合面，边缘做了1.5mm的圆角过渡，放置在水平台面上时不会出现硌痕，也能保证整体的放置稳定性，不会因为曲面重心偏高出现侧翻——之前做过类似的窄底曲面摆件，就是因为底部贴合面宽度留得不够，放在稍有倾斜的台面上就容易倾倒，这次把底部贴合面的直径控制在整体最大宽度的35%左右，重心落在贴合面的中心区域，静态放置的稳定系数能达到1.4以上，完全满足日常陈设的使用要求。

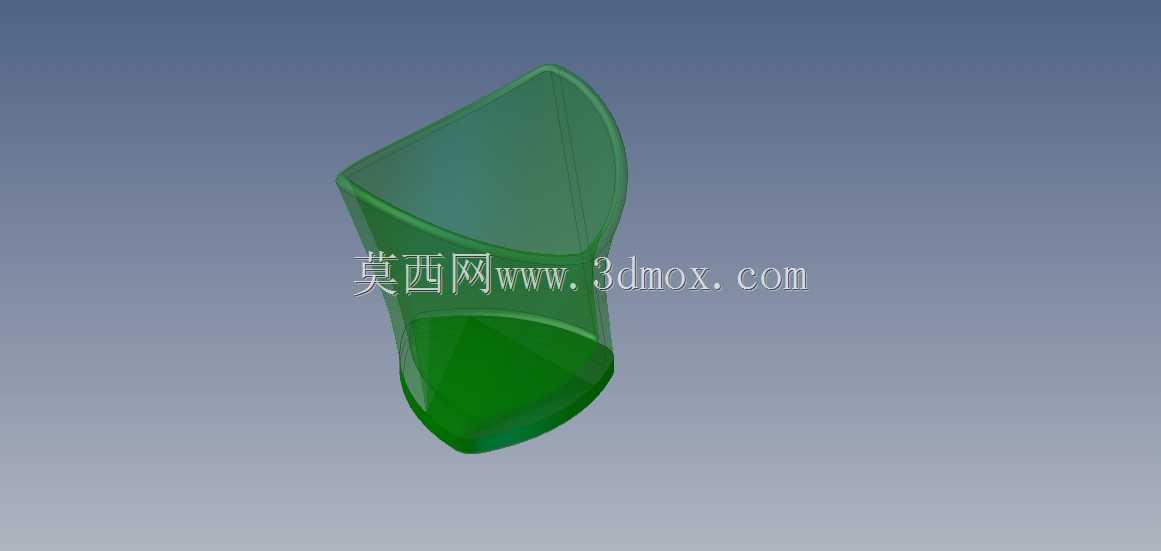

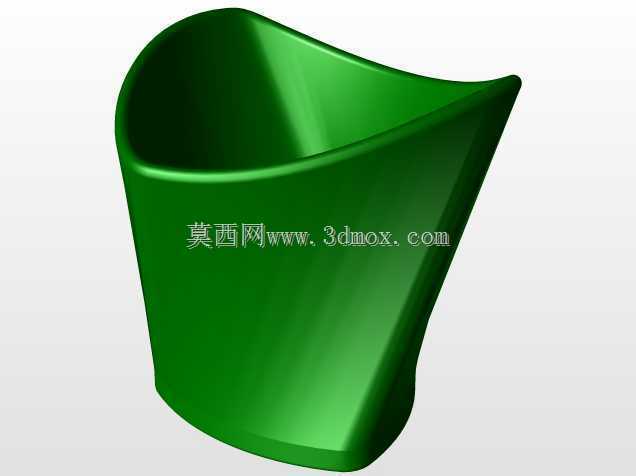

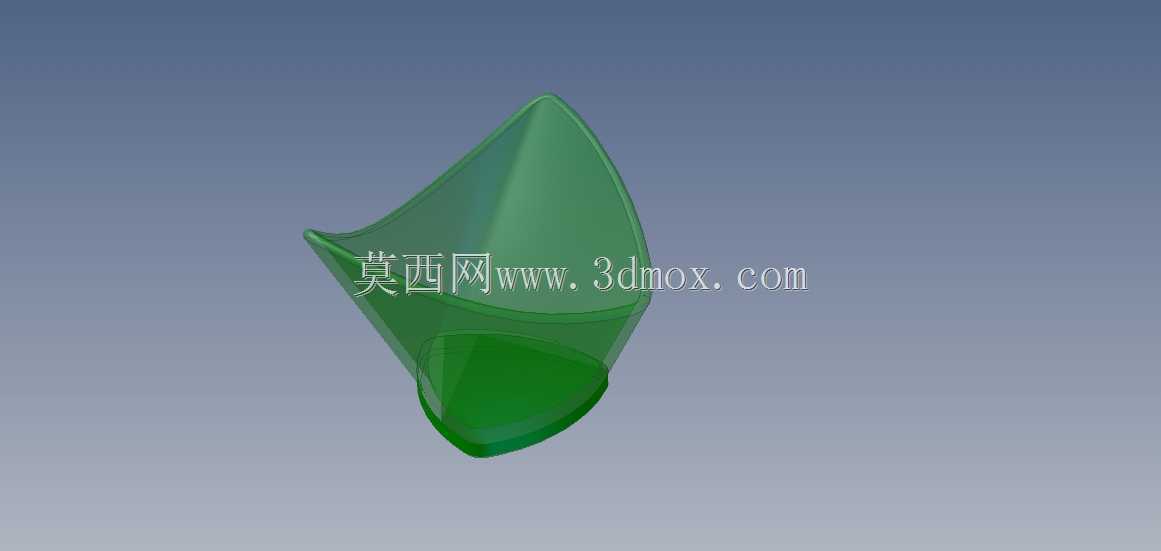

　　曲面构建的思路没有用复杂的多截面放样，而是先在三个正交基准面上绘制控制样条，所有样条的控制点都控制在6个以内，避免控制点过多导致曲面出现局部的曲率波动，之后用边界曲面工具生成整体的外轮廓面，再通过加厚命令生成2.5mm的均匀壁厚，这个壁厚是兼顾透光性和结构强度的最优值：太薄的话玻璃成型后容易受外力碎裂，太厚的话透光时会出现明显的边缘暗影，影响陈设的视觉效果。加厚之后所有的内外曲面都做了曲率检查，没有出现局部壁厚不均、曲面褶皱的问题，后续导入渲染软件做材质附着的时候，不会出现贴图拉伸、折射效果异常的情况。

　　很多人做这类艺术感的曲面件时，容易忽略后续的加工余量预留，这个模型在所有的开口边缘、底部贴合位置都留了0.8mm的打磨余量，热弯成型后可以通过冷磨工序把边缘处理成光滑的圆弧边，不会出现锋利的切口，日常拿取的时候也不会划伤手。另外，整个造型没有设计倒扣结构，热弯成型用的是分体式石墨模具，开模方向沿着摆件的竖直中心轴，不需要做复杂的抽芯结构，能有效降低模具的加工成本，也能减少成型后的合模线痕迹，后期只需要简单的抛光就能把合模线处理到肉眼几乎不可见的程度。

　　从结构验证的角度来说，建模完成后做了简单的重心校核，整个摆件的重心高度距离底部贴合面68mm，远低于整体高度的二分之一，即使受到15度以内的侧向倾斜，也能自动回正，不会倾倒。另外，曲面的所有过渡位置都做了应力模拟，在日常拿取的握持力作用下，最大应力值远低于钠钙玻璃的许用应力，不会出现一捏就碎的问题。之前有同类型的曲面玻璃摆件，因为曲面过渡位置的曲率突变，在受到轻微磕碰的时候就从应力集中的位置开裂，这次在做曲面拼接的时候，特意把所有拼接位置的曲率连续等级调到G2，保证曲面的二阶导数连续，不会出现曲率突变的硬点，抗磕碰的能力比G1连续的曲面提升至少40%。

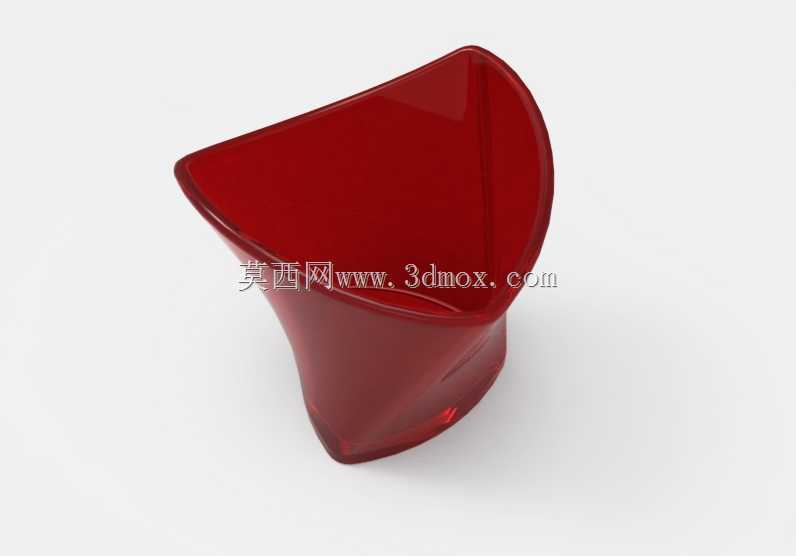

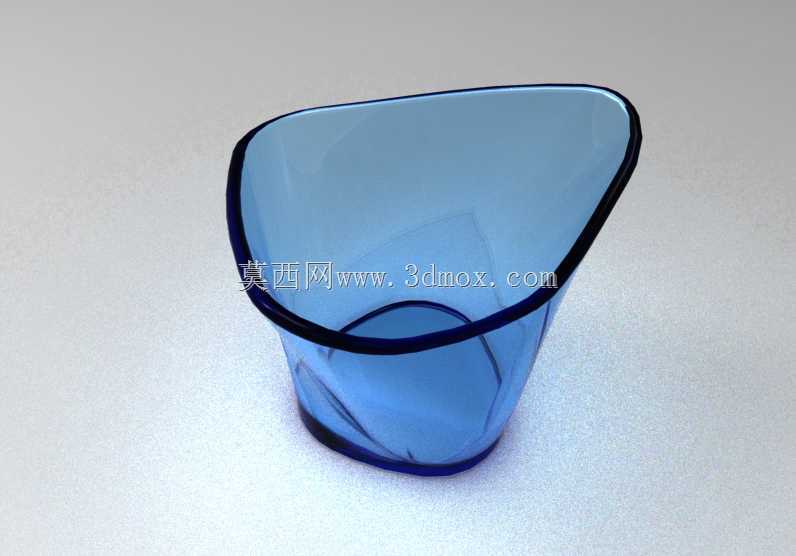

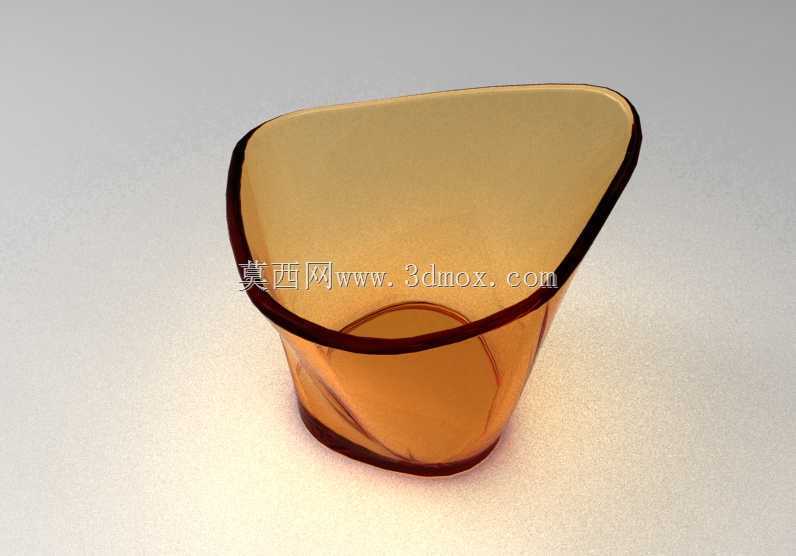

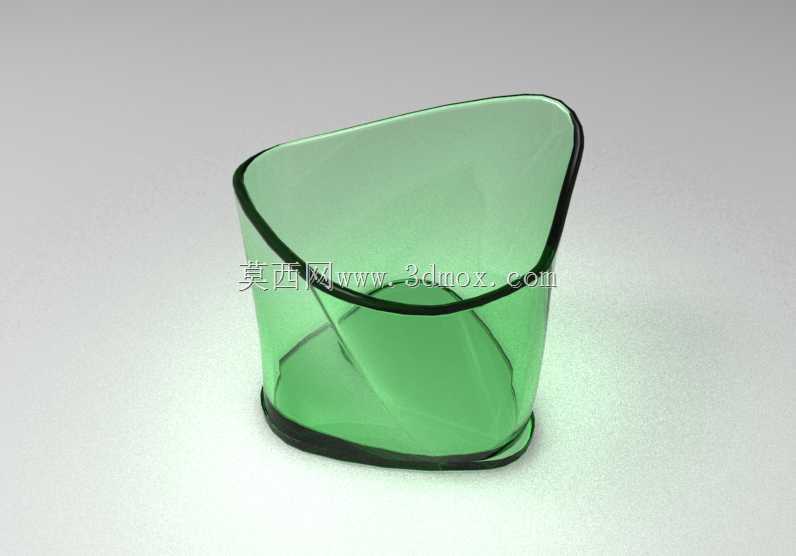

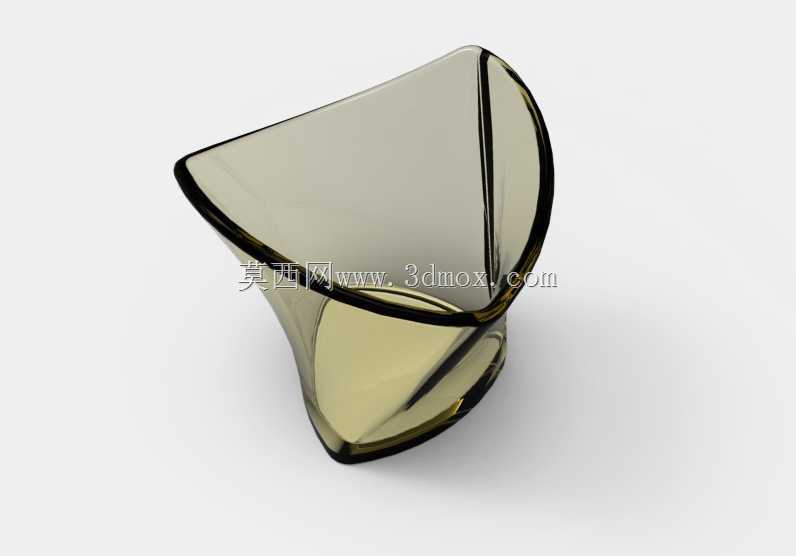

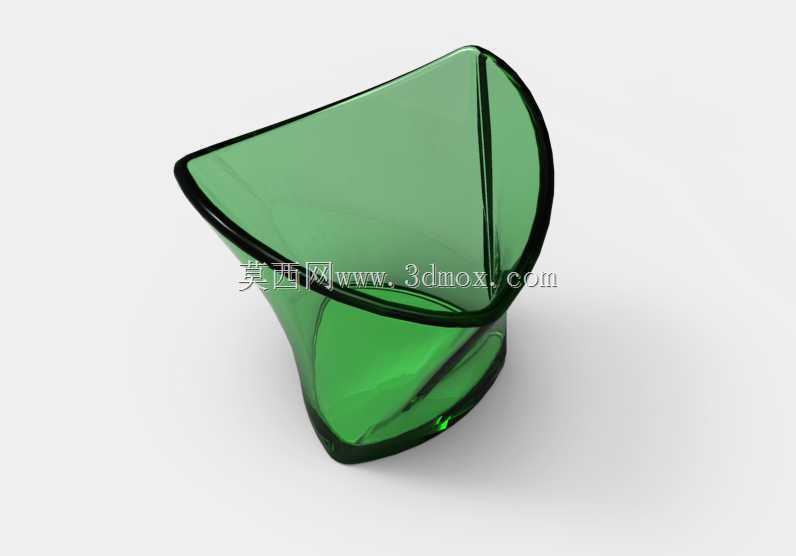

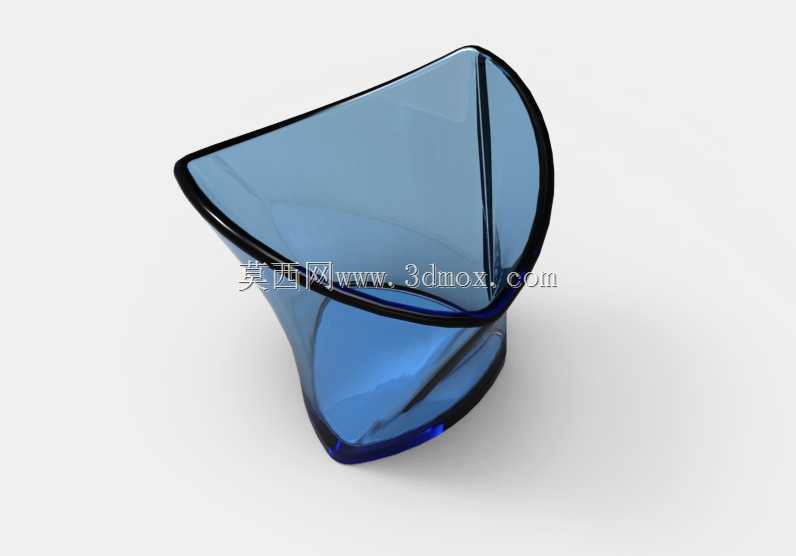

　　实际生产中，这类造型的玻璃件不需要复杂的后处理工序，热弯成型后经过退火处理消除内应力，再做边缘打磨、表面抛光就可以成品出厂，建模时把所有的曲面公差控制在±0.2mm以内，和模具的加工公差匹配，不会出现成型后尺寸偏差过大、和配套底座装配不上的问题。如果是做透明彩色玻璃的版本，只需要在原料里添加对应的色剂，不需要改动模型结构，因为壁厚均匀，着色后的透光效果也会非常均匀，不会出现局部颜色深浅不一的问题。
