观光缆车车顶天窗支撑框架结构

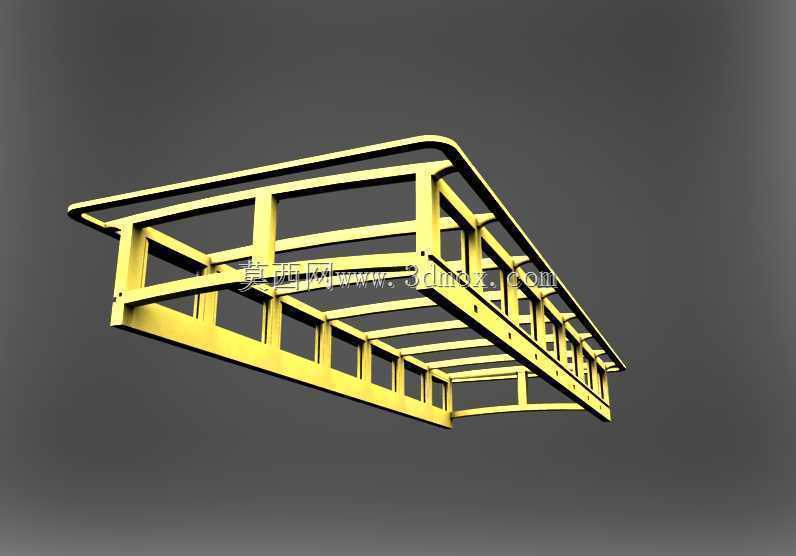

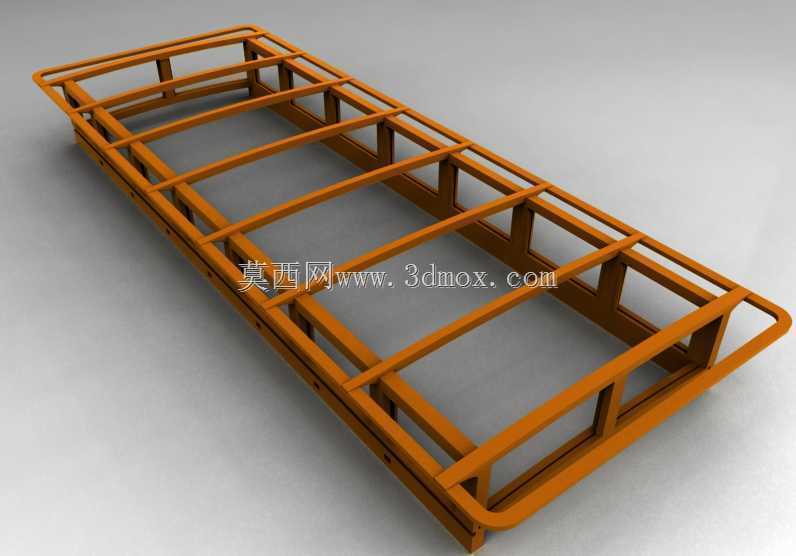

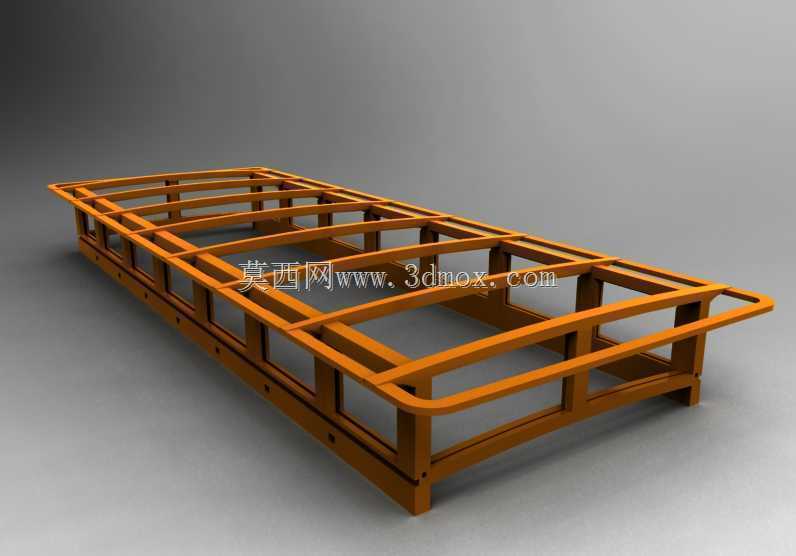

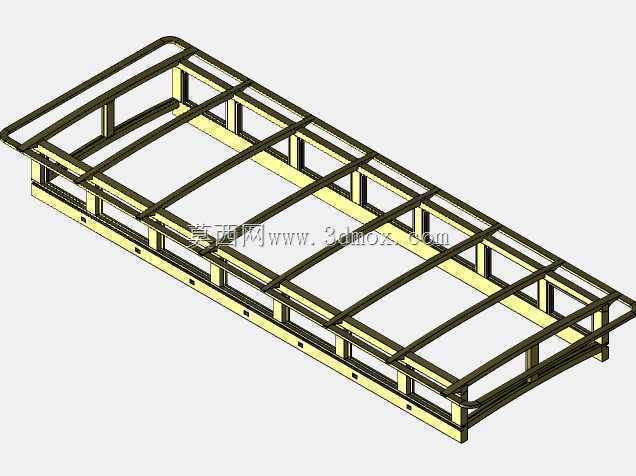

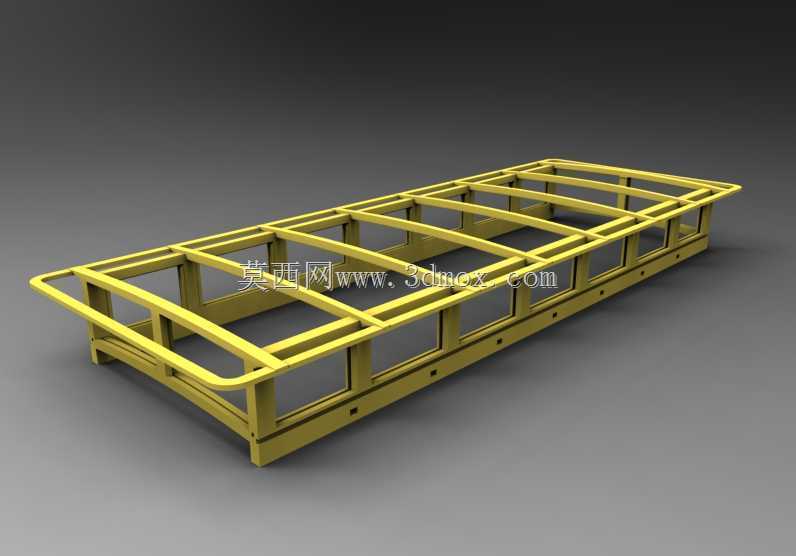

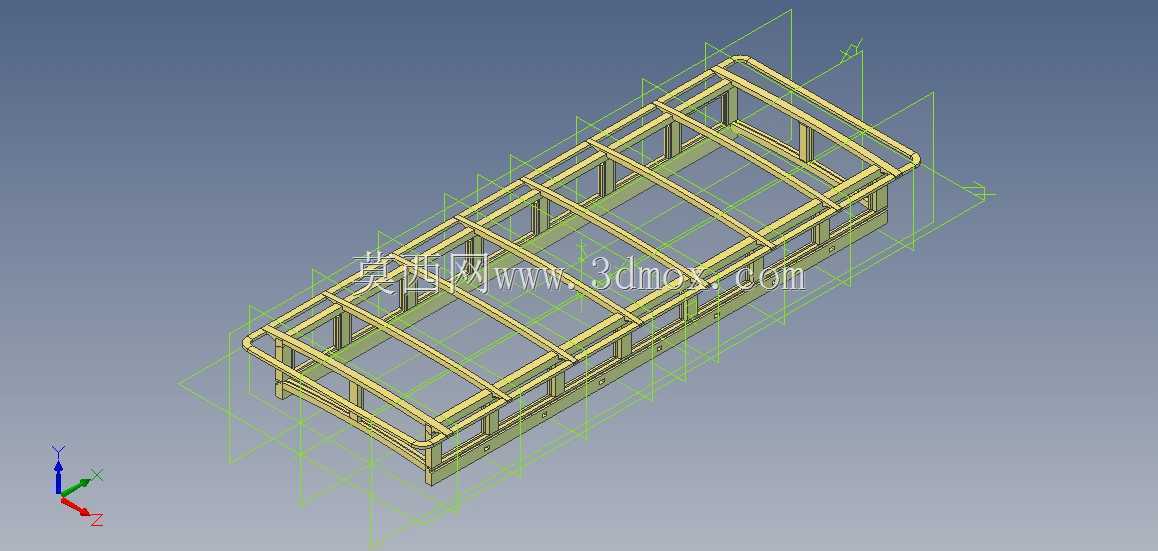

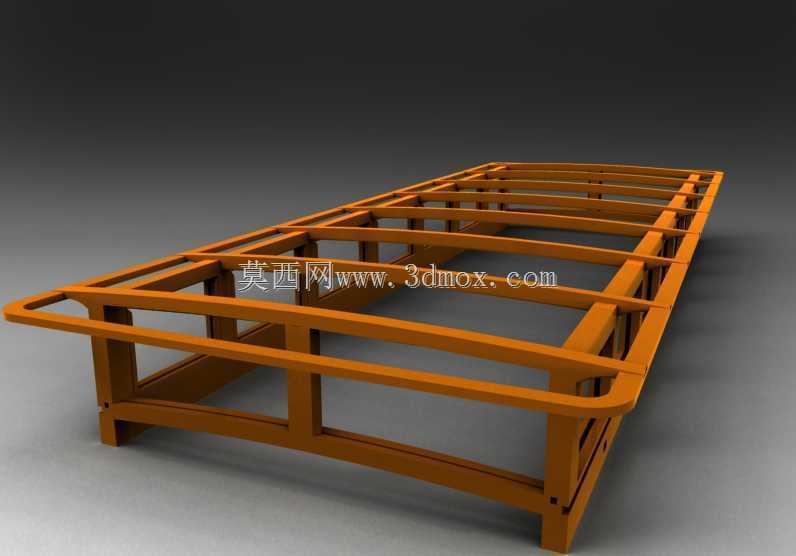

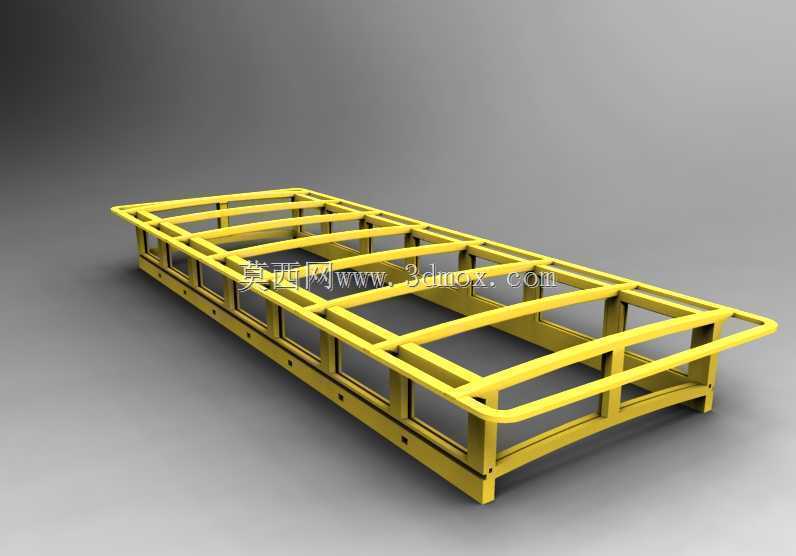

　　在山地景区、跨江观光等架空客运场景中，缆车作为核心运载装备，其车顶结构的可靠性直接关系到乘客人身安全与设备长期运维稳定性，本次呈现的框架结构是缆车车顶天窗区域的核心承载构件，主要用于支撑天窗密封组件、车顶外覆蒙皮以及部分外置走线与附属配件。从实际使用场景来看，该框架长期暴露在高海拔强紫外线、温差剧变、高湿度甚至盐雾腐蚀的户外环境中，同时要承受缆车运行过程中的持续振动、风载荷冲击以及突发的积雪、覆冰额外载荷，因此结构设计上优先考虑了刚性冗余与抗疲劳性能。整个框架采用等截面矩形型钢作为主承载梁，沿缆车车厢长度方向平行布置多根纵向主梁，横向通过等间距的横梁与纵梁焊接形成网格状承力基础，顶部沿车厢弧形轮廓设置弯制成型的弧形边梁，

　　既匹配整车的流线型外形降低运行风阻，也为天窗玻璃、密封胶条的安装提供连续的贴合基准面。设计过程中首先要匹配现有缆车车厢的顶部安装边界，框架底部的支脚位置完全对应车厢顶部原有预埋的焊接安装点，不需要对原有车厢主体结构进行破坏性改动，所有支脚处都设置了加厚的加强筋板，避免长期振动下焊缝出现疲劳开裂。框架的网格间距经过载荷核算，既保证单块天窗玻璃的支撑跨度不会过大导致玻璃受载变形破裂，也尽可能减少冗余型材的使用控制整体重量，避免增加缆车牵引系统的额外负载。从安装适配性来看，框架的整体宽度与车厢顶部内宽保持一致，纵向长度覆盖整个天窗开设区域，弧形边梁的弯曲曲率完全匹配原有车顶的曲面弧度，安装后框架上表面与车顶曲面齐平，

　　不会出现突出的棱角造成风噪增大或者积水积灰的问题。横梁与纵梁的连接位置全部采用满焊工艺，焊接后打磨平整做防锈处理，所有型材的转角位置都做了圆弧过渡，避免应力集中，同时也防止安装过程中划伤施工人员或者损坏密封配件。框架上预留了多个标准化安装孔位，分别对应天窗铰链、锁止机构、排水槽以及密封压条的安装位置，孔位精度控制在装配公差允许范围内，现场安装时不需要二次钻孔切割，大幅缩短现场修复的施工周期。在结构强度校核层面，该框架通过了额定载荷1.5倍的静载测试以及十万次的振动疲劳模拟，能够适应缆车常年往复运行的工况需求，即使在极端大风天气下，框架的形变量也控制在密封胶条可补偿的范围内，不会出现天窗漏雨、异响或者玻璃碎裂的问题。

　　不同于全新缆车的整体设计，这类修复用框架需要完全适配老款车型的原有安装尺寸，设计前期需要对原有车顶的安装点位置、曲面弧度、载荷分布进行精准测绘，避免出现安装错位的问题，同时还要考虑老车型长期使用后结构件的轻微变形，在支脚位置预留了少量的调整余量，方便现场安装时进行微调对位。框架的型材选型兼顾了强度与重量，采用的薄壁矩形型钢在保证抗弯截面模量满足要求的前提下，尽可能降低壁厚，整体重量控制在原有同位置结构件的重量偏差范围内，不会改变缆车整体的重心位置，保证牵引系统的运行参数不需要重新标定。在实际运维场景中，这类框架结构的修复更换通常是在缆车停运检修期完成，结构的模块化设计能够让施工人员快速完成旧件拆除与新件定位焊接，减少景区的停运时间，降低运维对景区运营的影响。框架表面后续会做与整车一致的防腐喷涂处理，颜色与车身保持统一，安装完成后不会出现明显的修复痕迹，兼顾结构可靠性与外观一致性。
