工业流体输送系统用泵体安装支撑构件

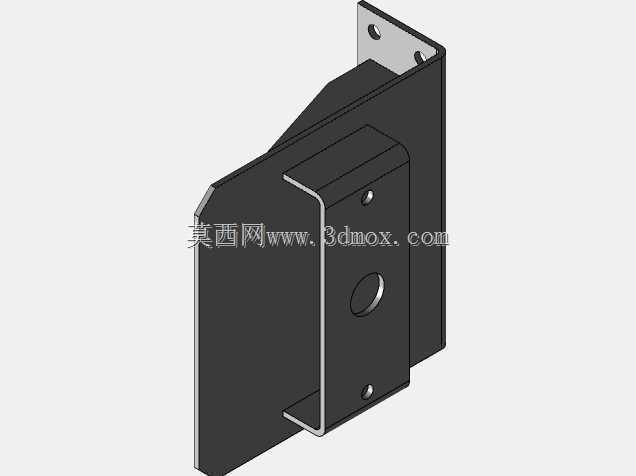

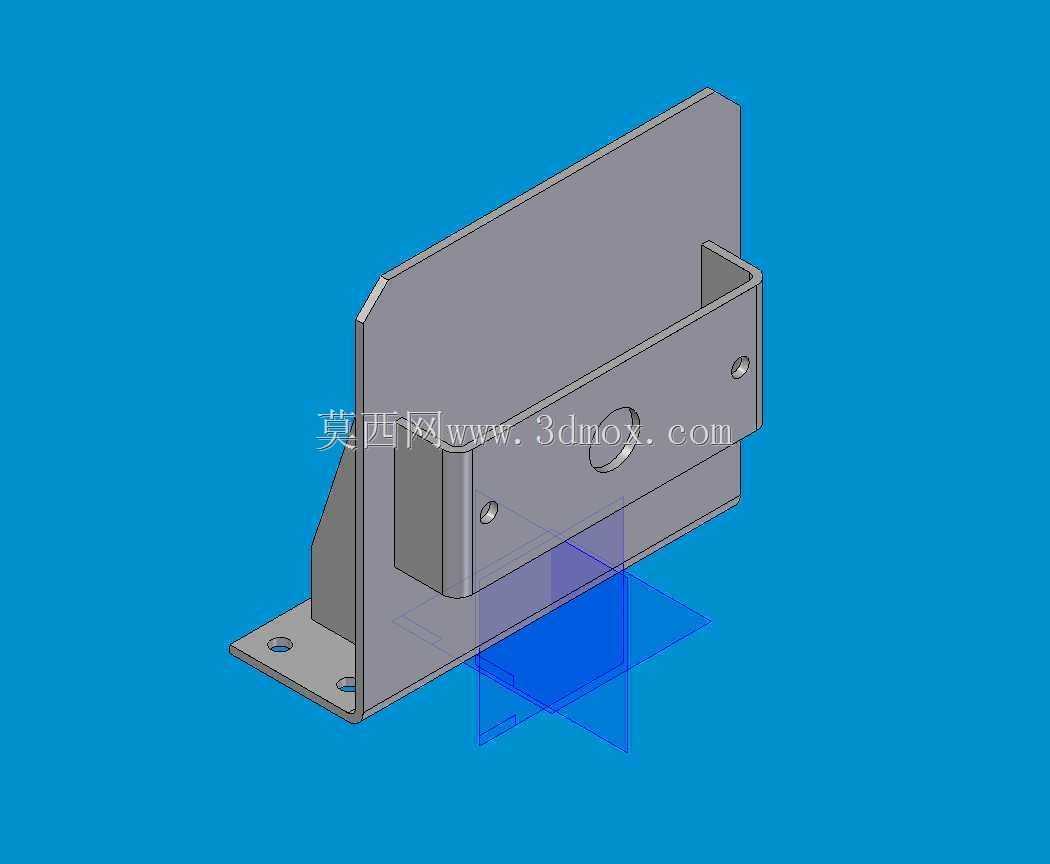

　　在工业流体输送管网、车间动力介质供给、小型液压动力单元搭建等场景中，泵类设备的安装稳定性直接决定整套系统的运行寿命与运维成本，泵支架作为衔接泵体与安装基面的核心承载构件，其结构合理性往往被不少初入行的设计人员忽略，不少现场故障都源于支架刚度不足、安装孔位匹配偏差带来的泵体运行同轴度偏移问题。这款支撑构件采用一体化钣金折弯加焊接补强的结构形式，主体立板承担泵体的垂直载荷与运行时的径向振动力传递，底部伸出的两个安装翼板开有对应规格的通孔，用于和混凝土基础、设备机架台面完成螺栓固定，立板与翼板之间设置的三角形加强筋，并非随意布置的结构，其位置刚好对应泵体安装后的重心投影区域，能在不额外增加过多板材重量的前提下，

　　将立板受到的倾覆力矩直接传导至底部安装面，避免长期运行后立板出现折弯变形。从安装边界来看，支架立板上预留的泵体连接孔位，匹配常规小型离心泵、齿轮泵的安装法兰孔距，中间开设的圆形过孔可容纳泵轴伸出端或者管路接头穿过，避免安装时出现结构干涉，侧面的U型槽结构则用于布设泵体配套的线缆或者小型旁通管路，减少现场布线时的额外固定件使用。设计这类支架时，首先要核算泵体运行时的动载荷系数，不能仅按静态重量选择板材厚度，否则泵组启动瞬间的冲击力很容易造成连接螺栓松动；其次安装孔位的公差要控制在合理范围，底部翼板的孔位要适配常用的膨胀螺栓或者T型螺栓尺寸，避免现场安装时需要重新扩孔；另外钣金折弯处的圆角要匹配板材厚度，防止折弯过程中出现应力集中开裂，

　　焊接补强筋时要采用断续焊的方式，减少焊接变形带来的立板平面度超差，毕竟泵体安装面的平面度如果超过0.1mm每100mm，就很容易造成泵轴与电机轴的对中偏差，运行时会出现异常噪音、密封件过早磨损的问题。实际现场应用中，这类支架还可根据安装场景调整表面处理方式，潮湿环境下可做镀锌或者喷塑处理，普通车间环境下做喷漆防锈即可，支架的整体高度要匹配泵组的吸入管路高度，避免出现吸程不足造成的泵体气蚀问题，同时要预留出足够的运维操作空间，方便后期更换密封件、紧固连接螺栓时不需要拆解整套泵组。不少设计人员在做这类支撑结构时，容易过度追求轻量化而削减板材厚度，或者忽略加强筋的布置位置，最终导致支架在运行半年到一年后出现明显变形，不得不停机更换，

　　反而增加了整体运维成本，这款构件的结构参数经过多场景实际验证，在承重、刚度、安装便捷性之间找到了比较合理的平衡点，既不会因为结构冗余造成材料浪费，也不会因为刚度不足带来运行隐患，适配多数小型工业泵组的安装需求，可直接用于常规工业环境下的泵组固定安装，也可作为同类型支撑构件的设计参考模板，调整孔位尺寸与板材厚度后适配不同规格的泵类设备。
