缆车用U型螺栓带组件结构设计

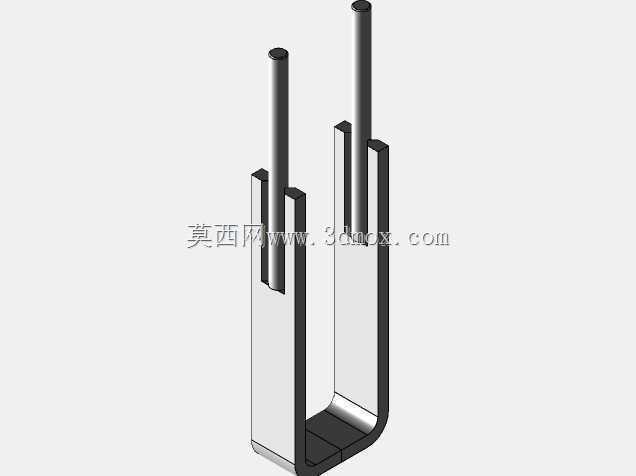

　　在架空客运、货运缆车的线路锚固与挂接节点中，这类U型带组件的连接件是承担静态挂载与动态冲击载荷的核心受力件，区别于普通管道固定用U型螺栓，缆车场景下的构件需要同时兼顾挂接定位、载荷传递、安装容错空间三类核心需求，不能直接套用通用紧固件的选型逻辑。从结构形态上看，该构件采用U型弯折的扁钢主体搭配两根平行的长杆螺栓，主体部分由扁钢冷弯成型，弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题——要知道缆车运行过程中会经过托压索轮组，产生周期性的振动载荷，应力集中点很容易在交变载荷下萌生疲劳裂纹，圆弧过渡的弯折半径经过匹配扁钢厚度设置，能让纤维层的拉伸变形控制在材料许用延伸率范围内，不会出现弯折处隐伤。

　　最初的结构选型阶段，设计人员曾对比过两种扁钢截面方案，一种是50×5的低碳钢扁钢，另一种是加厚到50×12的扁钢，从截面惯性矩计算来看，M16螺栓的有效承载横截面积本身小于50×5扁钢的承载截面，也就是说整个连接副的薄弱环节在螺栓杆部而非扁钢主体，盲目加厚扁钢不仅不会提升整体组件的承载上限，反而会增加不必要的构件自重，同时提升冷弯加工的难度与成本，最终选定的扁钢厚度匹配螺栓的承载等级，让整个连接副的失效临界点落在螺栓预紧断裂阈值上，方便后期运维检查时直接通过螺栓的变形判断载荷超限情况，不用拆解扁钢主体做无损检测。

　　从安装边界来看，U型槽的内净宽尺寸经过匹配缆车挂架的耳板厚度设置，槽体两侧的开槽是为了穿入螺栓后调整安装位置，允许现场安装时存在一定的孔位偏差，不用在高空作业时反复修配挂架的安装孔——高空缆车的塔架作业窗口期非常短，往往只有线路停运后的几个小时，安装容错性直接决定了现场施工的效率与安全度。两根平行的长杆螺栓采用等长设计，穿入扁钢侧壁的对应孔位后，通过双螺母锁紧防松，考虑到户外长期使用的振动问题，螺栓露出螺母的螺纹长度预留了足够的防松余量，既可以加装弹簧垫圈，也可以采用螺纹胶锁固，不会因为螺纹啮合长度不足出现脱扣风险。

　　实际使用场景中，这类组件主要用在缆车钢丝绳与吊厢挂架的连接节点、线路锚固端的钢丝绳固定节点，承担吊厢、钢丝绳的全部静载荷，同时要抵抗山区阵风带来的横向摆动载荷，所以扁钢的弯折方向与载荷受力方向做了对应设置，让扁钢的强轴方向承受弯曲载荷，弱轴方向仅承担定位作用，最大化利用材料的截面力学性能。很多新手设计这类构件时容易犯的错误是只看静载荷下的强度计算，忽略交变振动下的预紧力衰减，这个结构里扁钢与螺栓的接触平面做了铣平处理，保证螺母锁紧时的接触面贴合率超过75%，避免因为接触面倾斜导致螺栓受附加弯曲应力，要知道附加弯曲应力带来的螺栓断裂风险，往往比纯拉伸载荷高3倍以上。

　　从建模逻辑上看，这个构件的三维建模需要先确认扁钢的展开长度，计算弯折处的中性层偏移量，避免成型后U型槽的内净宽尺寸超差，螺栓孔的位置度公差要控制在0.2mm以内，保证两根螺栓可以顺利穿入，不会出现卡滞。很多人建模时会忽略扁钢弯折后的壁厚变化，冷弯过程中弯折处的外侧壁厚会减薄，内侧会出现轻微的材料堆积，建模时如果完全按等壁厚处理，后期做有限元分析时的应力结果会和实际情况有偏差，尤其是弯折处的应力集中系数，需要结合冷弯工艺的实际减薄率做修正，才能得到准确的仿真结果。

　　在运维层面，这类构件属于缆车的安全级零部件，需要定期检查螺栓的预紧力与扁钢的变形情况，结构设计时在扁钢的平直段预留了检测基准面，可以方便运维人员用百分表检测构件的弯曲变形量，不用拆卸组件就能判断是否出现过载变形。对比焊接式的固定连接件，这种螺栓装配式的结构更换成本更低，出现损伤时只需要更换对应的螺栓或者扁钢主体，不用切割焊接，适合高空户外场景下的快速抢修作业。
