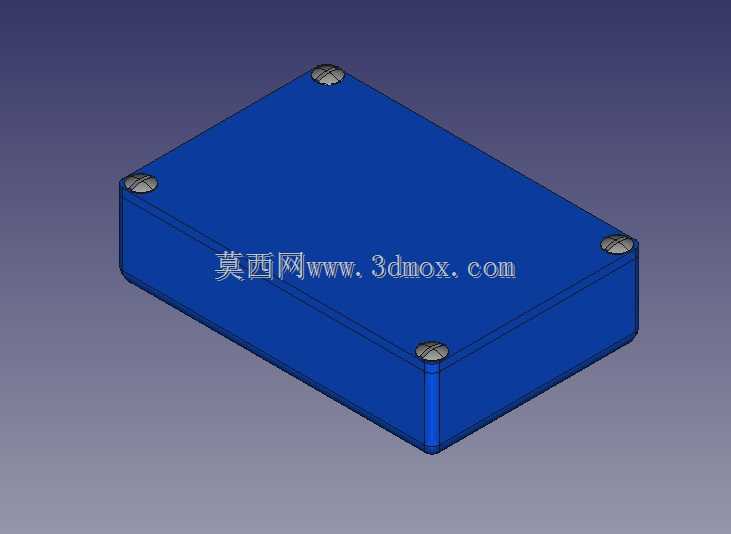

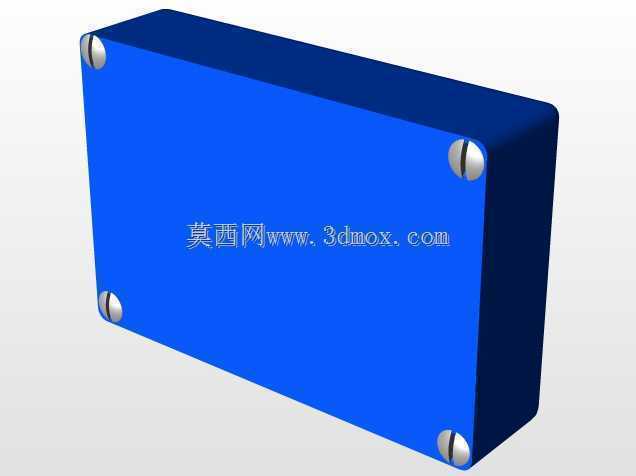

嵌入式安装带固定孔蓝色塑料防护箱体

　　这类蓝色塑料箱体在工业现场的应用场景覆盖极广，小到分布式IO模块的外置防护、小型传感器信号调理单元的封装，大到桌面型测试治具的控制模块容纳、低压信号转接端子的集成安装，都能见到同结构产品的身影。实际使用中，这类箱体不需要额外设计复杂的安装支架，四角预留的沉头固定孔可以直接配合自攻螺丝或者机牙螺丝，固定在设备内壁、安装面板或者型材框架的预留平面上，沉头结构能保证螺丝安装完成后端面不突出箱体上表面，不会剐蹭后续堆叠放置的其他部件，也不会在设备运维过程中勾挂线缆。从结构设计思路来看，整个箱体采用一体式盒体搭配平盖的结构，没有额外的侧开卡扣或者铰接结构，所有连接受力都集中在四角的固定点位，盒体侧壁做了均匀的壁厚过渡，转角位置采用大圆角过渡，既避免了注塑成型过程中出现应力集中导致的翘曲变形，也能在外部受到轻微磕碰的时候分散冲击力，不会像直角转角结构那样一撞就出现裂纹。盒体的上盖和盒身配合位置做了一圈止口结构，装配的时候止口可以嵌入盒身上沿的凹槽内，不需要额外打胶就能实现基础的防尘防溅效果，应对普通工业车间的浮尘、偶尔的液体飞溅完全足够，要是应用在湿度更高或者有喷淋风险的场景，只需要在止口凹槽内嵌入对应尺寸的橡胶密封条，就能把防护等级提升到IP65级别，不需要重新修改盒体的主体结构。从安装边界来看，这类箱体的长宽尺寸通常控制在100毫米到200毫米的区间内，高度根据内部容纳部件的尺寸做调整，常规款的高度在30毫米到50毫米之间，

　　四角固定孔的中心距会比箱体的外形尺寸单边内缩8到10毫米，安装的时候只需要在固定面板上按照孔位中心距打四个对应直径的通孔，不需要在面板上开大面积的避让槽，对安装面的加工精度要求很低，哪怕是现场手工钻孔的安装面，只要孔位偏差不超过2毫米，都能顺利完成装配。实际选型的时候，这类箱体的内部容纳空间要比标称的外形尺寸小一圈，因为侧壁有2到3毫米的壁厚，加上止口结构占用的边缘空间，内部可用的安装平面通常会比外形长宽单边小5毫米左右，布置内部电路板或者元器件的时候，要提前把这个壁厚占用的空间预留出来，避免元器件贴到侧壁导致装配的时候上盖无法压合。另外箱体的四个角的固定孔做了铜嵌件预埋的设计，反复拆装螺丝的时候不会出现塑料孔滑牙的问题，

　　比直接在塑料本体上攻丝的结构耐用很多，哪怕是需要经常开盖调整内部接线或者更换元器件的场景，反复拆装几十次也不会出现连接失效的问题。日常使用中，这类塑料箱体采用的是改性ABS或者PP材质，本身具备不错的绝缘性能，安装低压控制类部件的时候不需要额外做绝缘处理，外壳本身不会导电，就算内部元器件出现绝缘击穿的故障，外壳也不会带电，能有效降低运维人员的触电风险。和金属材质的防护箱体比，这类塑料箱体的重量更轻，单个箱体的重量只有同尺寸铝制壳体的三分之一左右，批量安装在轻型设备或者移动设备上的时候，不会给设备带来额外的负重负担，而且塑料材质本身不会生锈，在潮湿或者有弱腐蚀气体的车间环境里长期使用，也不会出现表面锈蚀掉渣的问题，

　　不需要额外做表面喷塑或者电镀处理，后期维护成本极低。在结构建模的时候，要特别注意四角固定孔的沉头深度，要和选用的螺丝头部高度匹配，保证螺丝锁死之后头部完全沉入沉孔内，不会突出上盖表面，同时沉孔下方的贯穿孔直径要比螺丝大0.5到1毫米，给安装时候的孔位偏差留出足够的调整余量，避免因为加工误差导致螺丝无法顺利穿入。盒体的侧壁脱模斜度通常控制在1度到1.5度之间，既方便注塑的时候顺利脱模，也不会因为斜度过大导致内部可用空间过度缩小，内壁的加强筋要做均匀分布，筋的厚度控制在壁厚的0.6倍左右，避免注塑的时候出现缩痕影响外观，同时加强筋还能提升盒体的整体刚性，哪怕是用比较薄的壁厚，也不会出现侧壁轻易变形的问题。
