万升容量撬装式可移动燃油储槽结构设计

　　在野外工程作业、临时施工场站、应急供油保障这类场景里，固定储油设施的布设周期长、转场难度大的痛点一直存在，这款10000升容量的可移动储槽，正是针对这类非固定点位的燃油存储需求开发的结构方案。从实际落地的使用逻辑出发，设计之初就没有沿用传统立式固定储罐的结构思路，而是采用卧式长条形的撬装集成布局，整体底部自带一体化承载底座，不需要额外做混凝土基础浇筑，到场后仅需找平硬质地面即可投入使用，转场时可以直接通过吊装设备整体吊运，不需要拆解管路与附属结构，大幅缩短场站转场的准备周期。

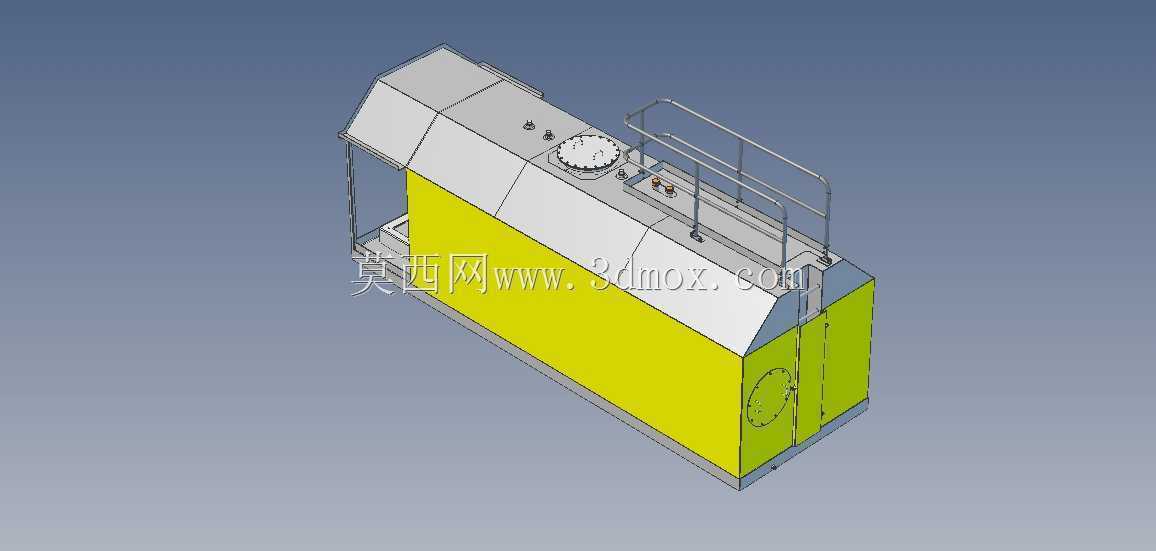

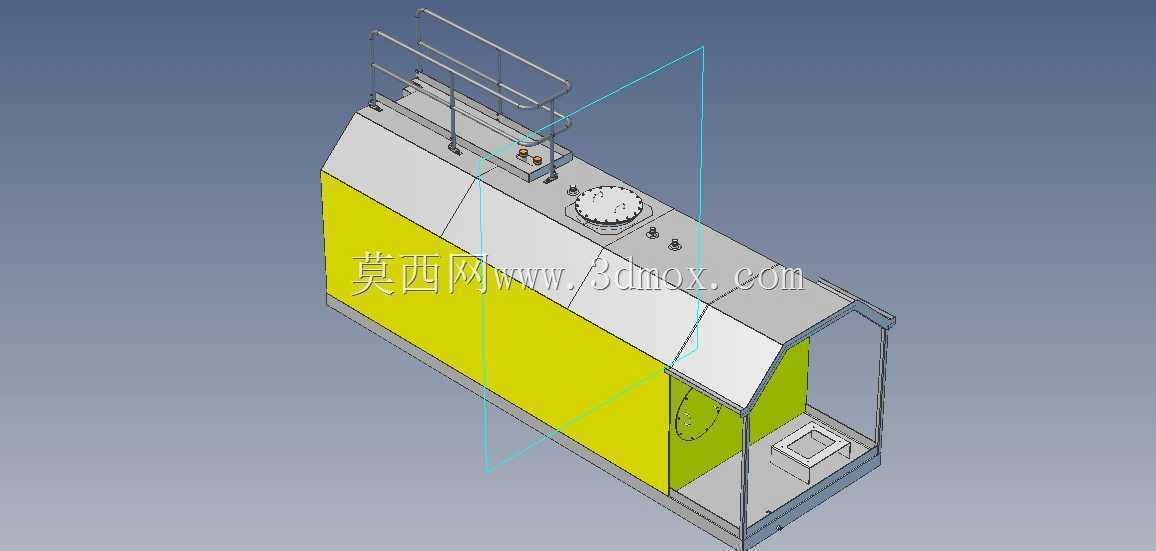

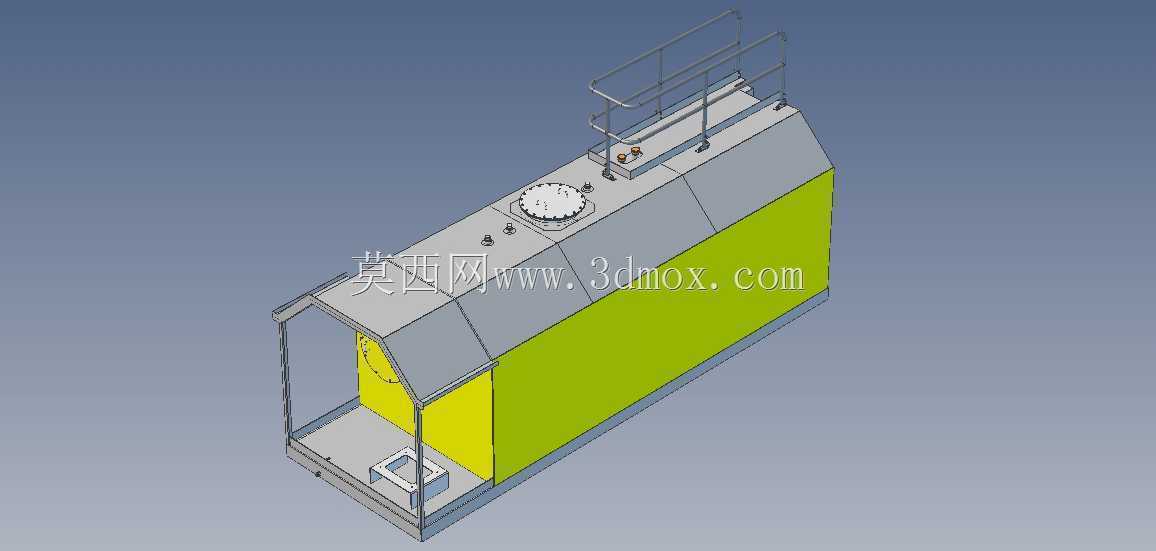

　　设备的核心功能是存储汽柴油类轻质燃油，整体额定存储容积10立方米，罐体主体采用矩形切顶的结构形式，相比传统圆形卧式储罐，这种结构的空间利用率更高，相同占地面积下的有效存储容积更大，同时顶部的平面区域可以集成操作平台与防护栏杆，日常检尺、开盖取样、阀组操作都可以在顶部平台完成，不需要额外搭设登高梯具。罐体侧面预留的透明观测段，是针对现场快速液位核查设计的，不需要爬上顶部读取液位计，站在地面就可以直观判断罐内剩余油量，适合野外作业人员快速巡检的使用场景。

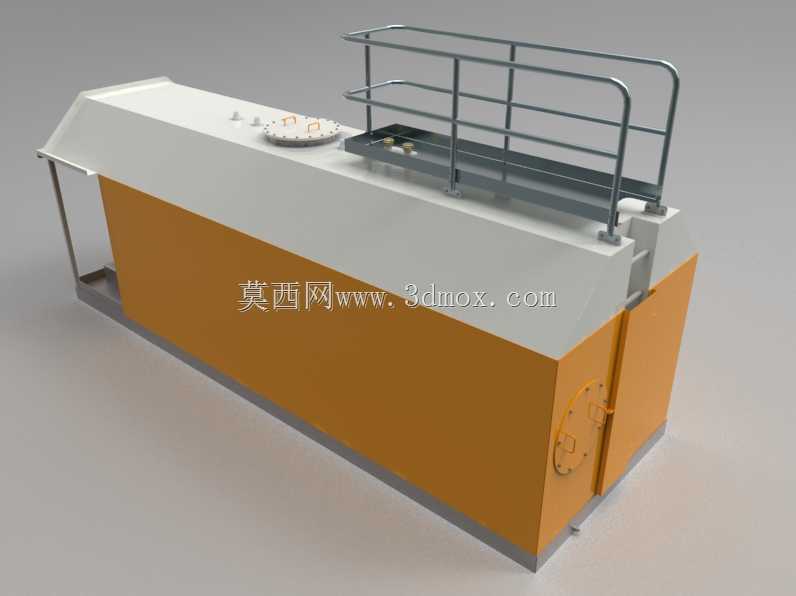

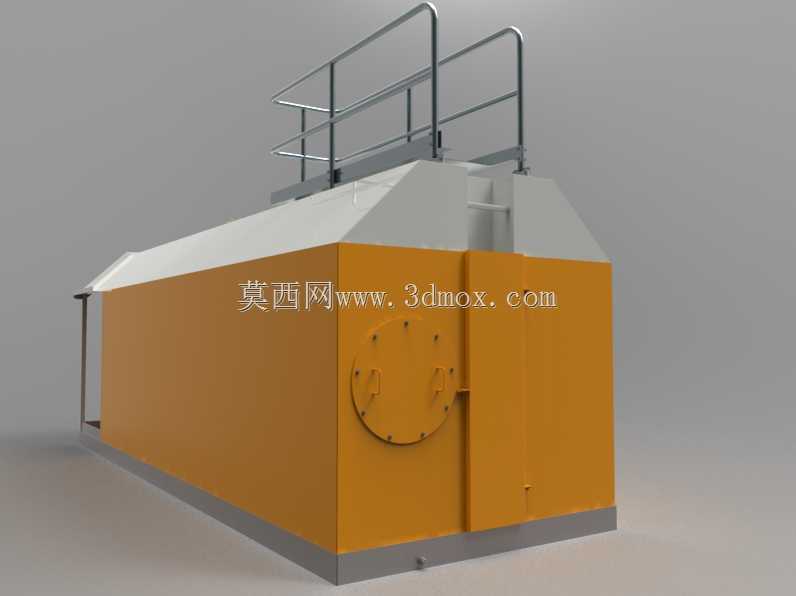

　　从结构设计的细节来看，罐体的壁厚选取充分考虑了移动吊运过程中的形变应力，底部承载框架采用型钢焊接成型，和罐体本体做满焊连接，吊运点直接设置在底部框架上，避免吊装力直接作用在罐体壁板导致罐体变形。顶部的操作平台采用防滑花纹钢板铺设，周边的防护栏杆高度符合高空作业防护要求，栏杆底部设置挡脚板，防止工具、杂物从平台掉落引发安全隐患。罐顶设置的人孔与呼吸阀接口，兼顾了后期检修进罐作业的需求和日常存储时的压力平衡，避免罐内因为温度变化产生憋压或者负压形变。

　　关于安装边界的尺寸控制，整体宽度控制在常规道路运输的限宽范围内，长度方向适配标准货运平板车的装载尺寸，转场运输时不需要办理超宽超限运输手续，整体高度在满载状态下也满足常规道路的限高要求，不管是短距离场内转运还是长距离道路运输都具备适配性。罐体底部的底座预留了叉车叉取孔位和吊装吊耳，既可以用叉车完成短距离移位，也可以用吊车完成吊装装车，适配不同作业现场的设备条件。

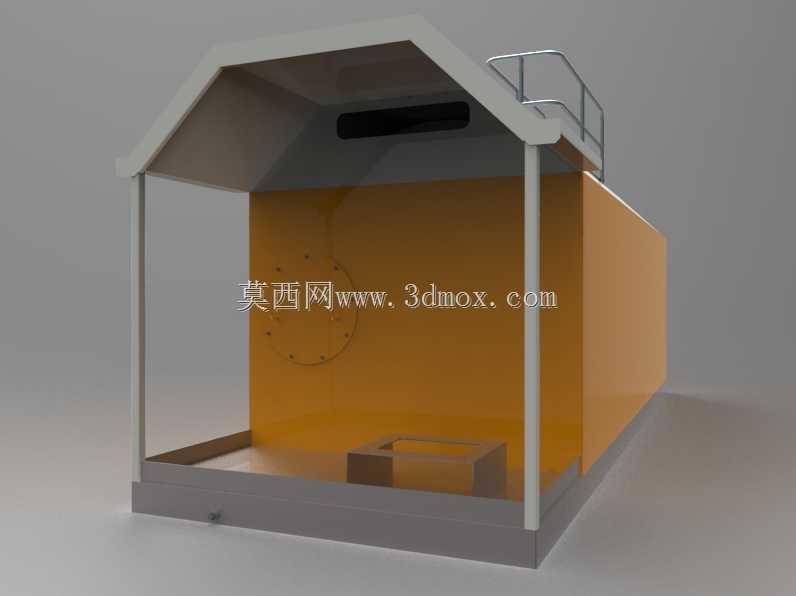

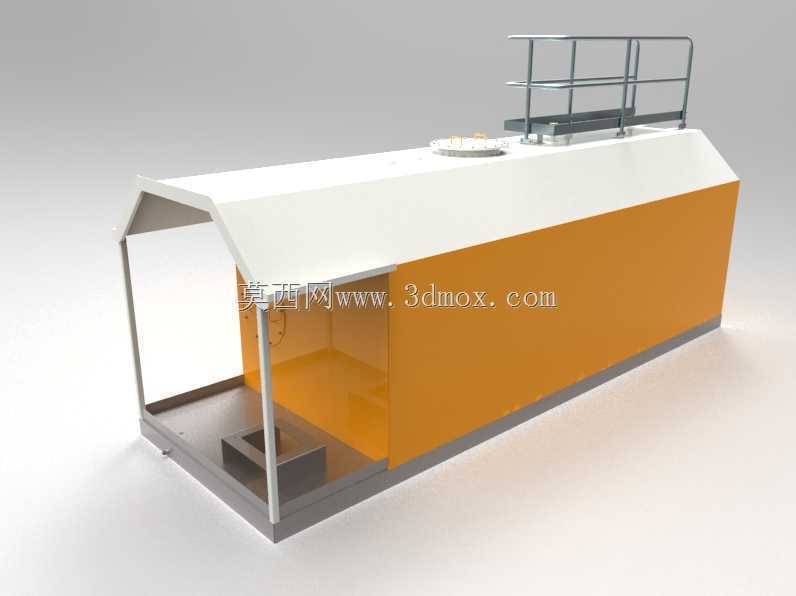

　　在功能拓展性上，罐体侧面预留了出油口、回油口、排污口的标准法兰接口，可以根据使用需求外接加油泵、过滤装置、计量设备，快速组装成临时加油点，不需要在罐体上额外开孔焊接，避免现场动火作业带来的安全风险。罐体的外部分色设计也兼顾了安全标识的作用，橙色的罐体主体符合燃油存储设备的安全色要求，白色的顶部区域可以减少阳光直射带来的罐内温度升高，降低夏季高温时段罐内燃油的蒸发损耗，同时浅色的顶面也更容易发现顶部的渗漏、积液问题，便于日常巡检排查隐患。

　　从结构建模的逻辑来看，整个模型的装配层级按照实际生产的焊接拆分逻辑搭建，罐体壁板、底部框架、顶部平台、防护栏杆都作为独立的装配子件存在，每个子件的建模都预留了焊接收缩余量、板材折弯公差，导出的工程图可以直接用于生产下料，不需要二次调整尺寸。模型中所有的接口法兰都采用标准件库中的通用规格，没有自定义非标准连接件，后期采购配件、维护更换都可以直接选用市场通用件，降低设备的全生命周期维护成本。针对移动使用场景下的颠簸受力，模型中对罐体和框架的连接位置做了加强筋布局，在容易产生应力集中的转角位置都设置了圆弧过渡和加强板，避免长期吊运、运输过程中出现焊缝开裂的问题。
