缆车轨道用履带式制动蹄结构设计

项目分类:制动器 发布时间:2022-01-29 ID:519807
  • 缆车轨道用履带式制动蹄结构设计
  • 缆车轨道用履带式制动蹄结构设计
  • 缆车轨道用履带式制动蹄结构设计
  • 缆车轨道用履带式制动蹄结构设计
  • 缆车轨道用履带式制动蹄结构设计

  在山地客运索道、货运缆车以及景区地面轨道缆车的运行场景中,制动系统的可靠性直接决定了设备运行的安全冗余,尤其是沿倾斜轨道往复运行的缆车系统,一旦出现牵引失效、超速溜车等极端工况,轨道侧的独立制动部件需要在极短时间内提供足够的制动力,将车体牢牢锁定在轨道上,避免安全事故发生。本次涉及的履带式制动蹄,正是这类轨道缆车安全制动系统中的核心执行部件,区别于传统抱轨式制动块的点接触或线接触摩擦形式,该结构采用面接触的履带式摩擦设计,能够在制动触发时最大化与轨道接触面的摩擦面积,在相同正压力下获得更高的制动力矩,同时避免局部压强过大导致的轨道面损伤、摩擦块快速磨损等问题。

  从实际功能逻辑来看,该制动蹄属于被动触发式制动总成的末端执行件,日常运行状态下,制动蹄通过杠杆机构的锁止保持抬升状态,摩擦面与轨道顶面预留3-5mm的安全间隙,不会与运行中的轨道产生接触摩擦,避免不必要的动力损耗与部件磨损;当系统检测到超速、牵引绳张力异常、紧急停车指令触发时,杠杆驱动机构会快速释放预紧力,通过弹簧蓄能组件推动制动蹄整体下压,让底部的摩擦工作面完全贴合在轨道的上表面,同时上方的铰接安装座会配合杠杆的下压力,让制动蹄整体形成对轨道的夹持趋势,配合摩擦面的高摩擦系数材料,在0.5-1s的时间内完成制动动作,将运行中的缆车稳定减速至停止状态。

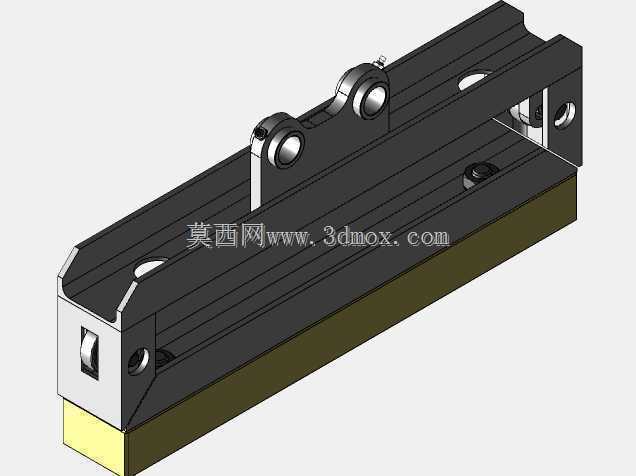

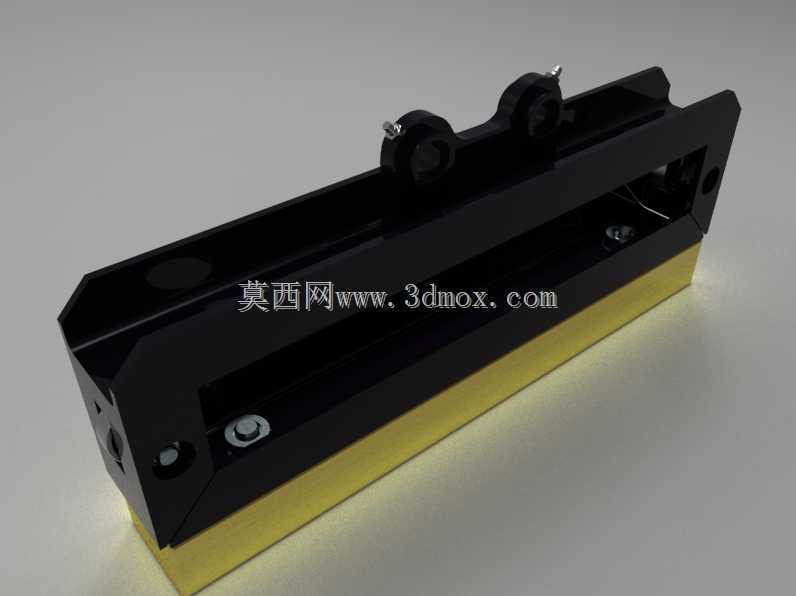

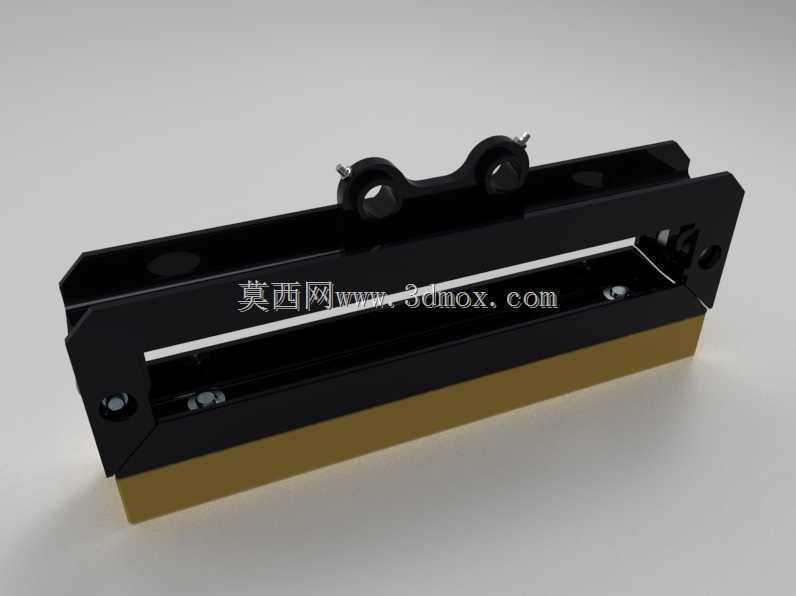

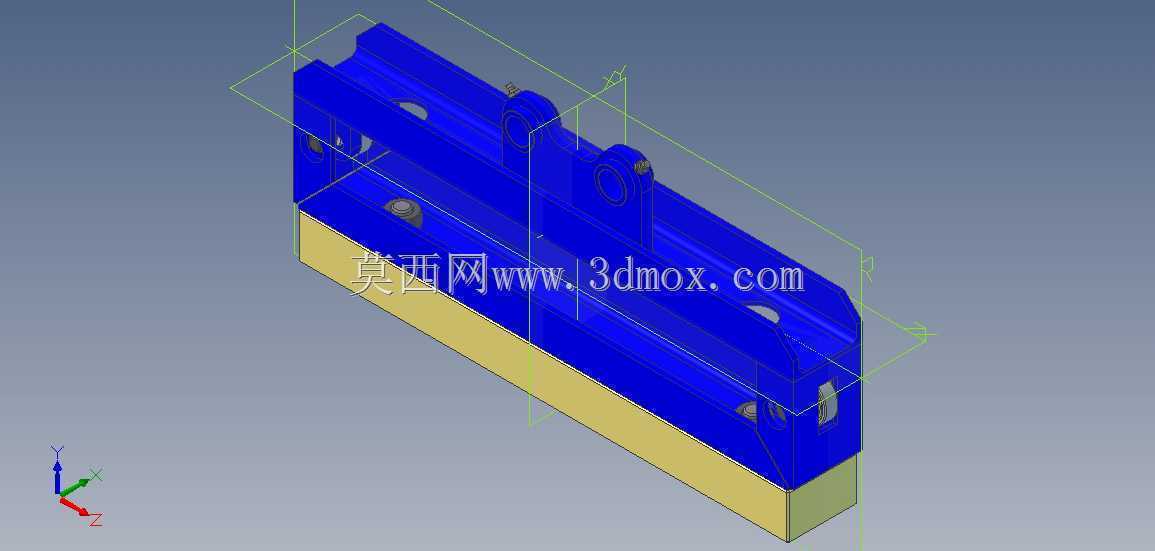

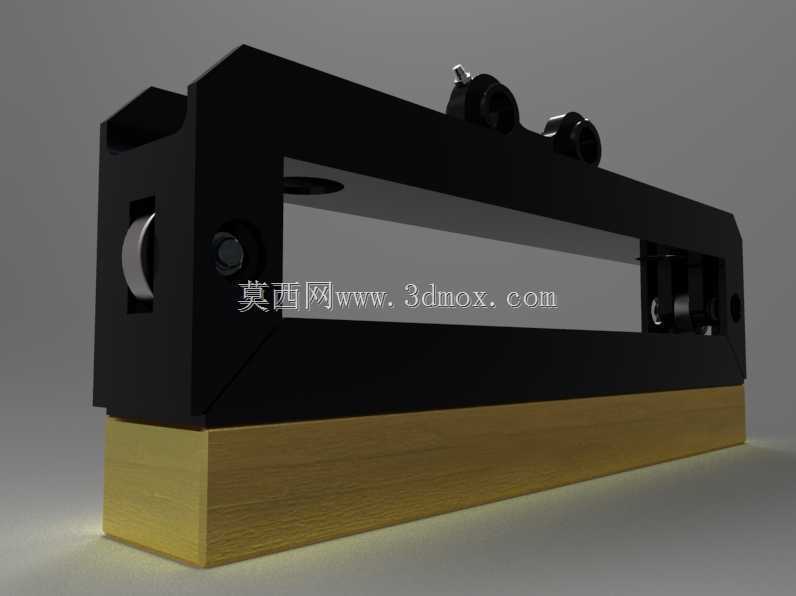

  在结构设计层面,该制动蹄采用分体式组合结构,主体承载框架采用高强度合金钢加工而成,整体为长条形箱式结构,长度方向根据缆车单组转向架的轮距匹配设计,通常覆盖两个行走轮之间的轨道段,避免制动时车体出现单侧偏载;框架上方设置两个对称布置的铰接安装耳座,耳座内镶嵌自润滑铜套,通过销轴与上方的杠杆驱动系统连接,铰接点的位置经过力学计算优化,确保下压力施加时,制动蹄的摩擦面能够完全平行贴合轨道面,不会出现偏磨、局部接触的问题。框架底部的摩擦工作面采用可更换的耐磨摩擦片设计,摩擦片通过沉头螺栓固定在主体框架的下表面,摩擦片材质选用添加了金属纤维的高耐磨复合摩擦材料,摩擦系数稳定在0.35-0.45区间,同时具备良好的耐高低温性能,即使在长距离制动摩擦产生高温的情况下,也不会出现摩擦系数骤降、材料剥落的问题;摩擦片磨损到极限厚度时,仅需拆卸沉头螺栓即可快速更换,无需整体更换制动蹄主体,大幅降低后期运维成本。

  从安装边界与尺寸匹配角度来看,该制动蹄的宽度方向尺寸略宽于标准缆车轨道的顶面宽度,确保即使轨道存在一定的安装偏差、车体运行中存在小幅横向摆动,制动时摩擦面也能完全覆盖轨道顶面;两个铰接耳座的中心距与上方杠杆机构的安装孔位严格匹配,铰接孔的中心高度与制动蹄抬升状态下的间隙值联动设计,确保安装时无需额外调整垫片即可保证预留间隙符合设计要求。制动蹄的整体重量经过轻量化优化,在保证结构强度满足最大制动力载荷的前提下,通过框架内部的减重空腔设计降低整体重量,减少杠杆驱动机构的负载,提升制动响应速度。需要注意的是,该制动蹄的安装需要配合轨道的清洁度要求,若轨道面存在大量油污、结冰等情况,会直接影响摩擦面的摩擦系数,因此在设计时也预留了刮冰、除污的附属结构安装位,可在制动蹄前端加装刮片,在制动动作前先清理轨道面的杂物,保证制动效果稳定。

  在实际工况适配中,该结构的制动蹄不仅适用于地面轨道缆车,也可经过尺寸调整后适配架空索道的承载索制动、矿山斜井提升设备的轨道制动等场景,核心的面接触摩擦设计思路,能够有效解决传统块式制动在大载荷、大坡度场景下制动力不足、摩擦件磨损快的痛点。设计过程中通过有限元分析对主体框架进行了载荷校核,在1.5倍额定制动力的载荷工况下,框架的最大应力远低于材料的屈服强度,铰接耳座的变形量控制在0.1mm以内,确保长期反复制动动作下不会出现结构变形、铰接卡滞等问题;同时摩擦片的磨损寿命经过台架试验验证,在正常使用频率下,单次更换摩擦片的使用周期不低于12个月,能够满足景区、货运索道的长期运维需求。
