缆车弧形铸铁制动块结构设计

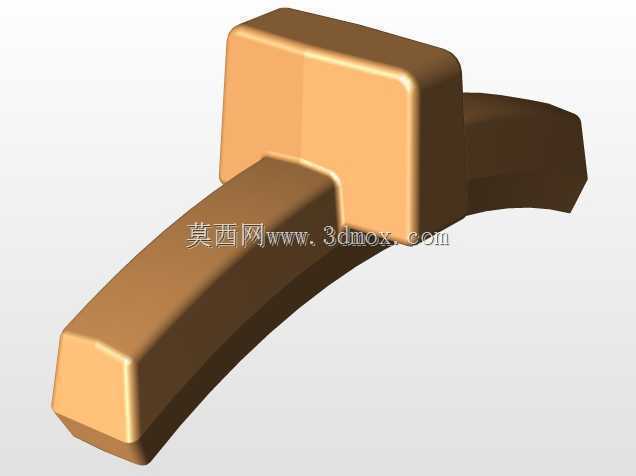

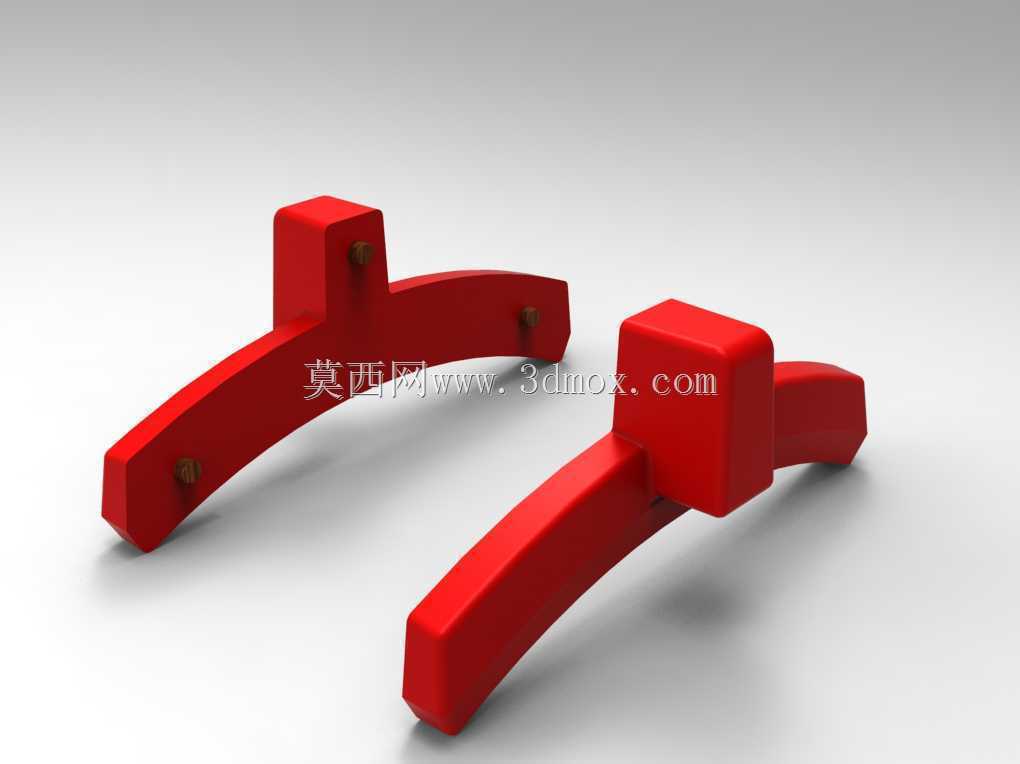

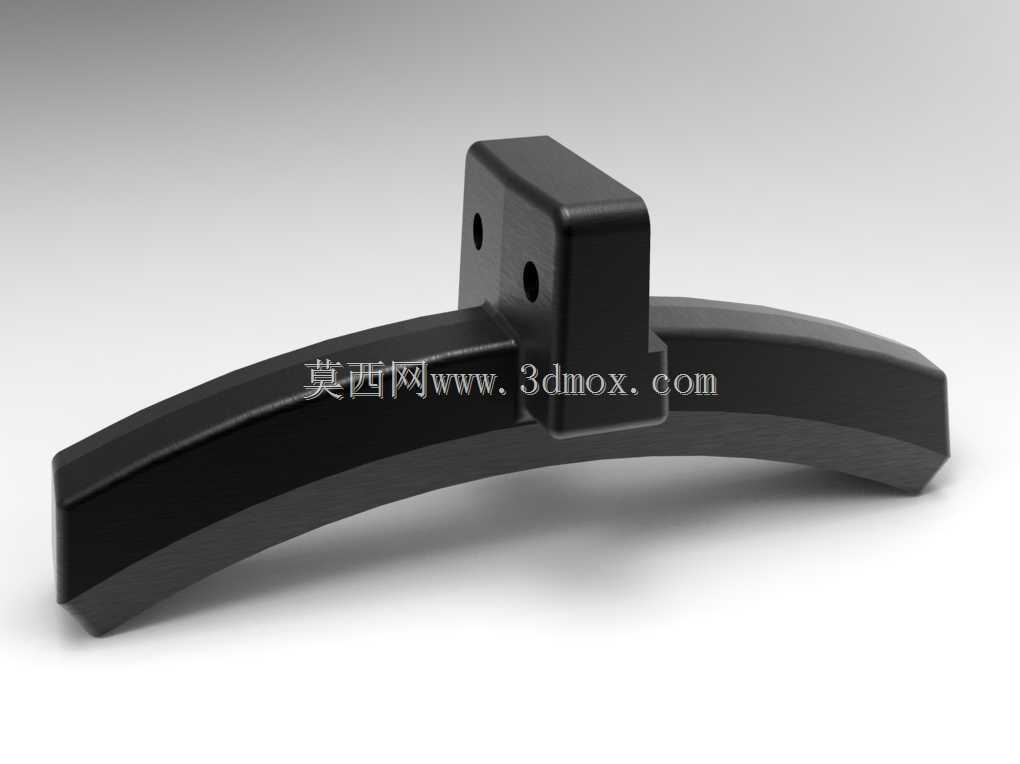

　　在山地客运、货运架空索道的缆车系统中，制动系统是保障运行安全的核心环节，车轮制动块作为直接执行摩擦减速、驻车锁止动作的终端零件，其结构合理性直接决定制动效能的稳定性与部件使用寿命。这款弧形铸铁制动块，是针对老式达丁缆车车轮制动工况做的适配化结构设计，整体采用与车轮轮辋曲率完全匹配的弧形基体设计，安装基座设置在弧形基体的径向外侧居中位置，基座上预留两个同轴的安装通孔，用于穿设固定螺栓将制动块锁止在制动钳的安装支架上，安装面做了铣平处理，保证装配后制动块与支架的贴合度，避免制动过程中出现偏摆、异响问题。

　　从实际应用场景来看，这类缆车常年运行在高湿度、大温差的山地环境，部分景区冬季还会遭遇凝冻、盐雾侵蚀，因此基体选用铸铁材质，一方面铸铁本身具备优异的耐磨性能与摩擦系数稳定性，不会像部分合成摩擦材料那样在低温、潮湿环境下出现摩擦系数骤降的问题，另一方面铸铁的减震阻尼特性优异，能有效吸收制动过程中产生的高频振动，降低制动啸叫的产生概率，适配缆车低速重载的运行特性——缆车的运行速度通常不超过每秒5米，单车载重从数百公斤到数吨不等，制动过程不需要极高的摩擦系数，但需要摩擦面接触均匀、制动力输出平缓，避免制动力突增导致轿厢晃动引发乘客不适。

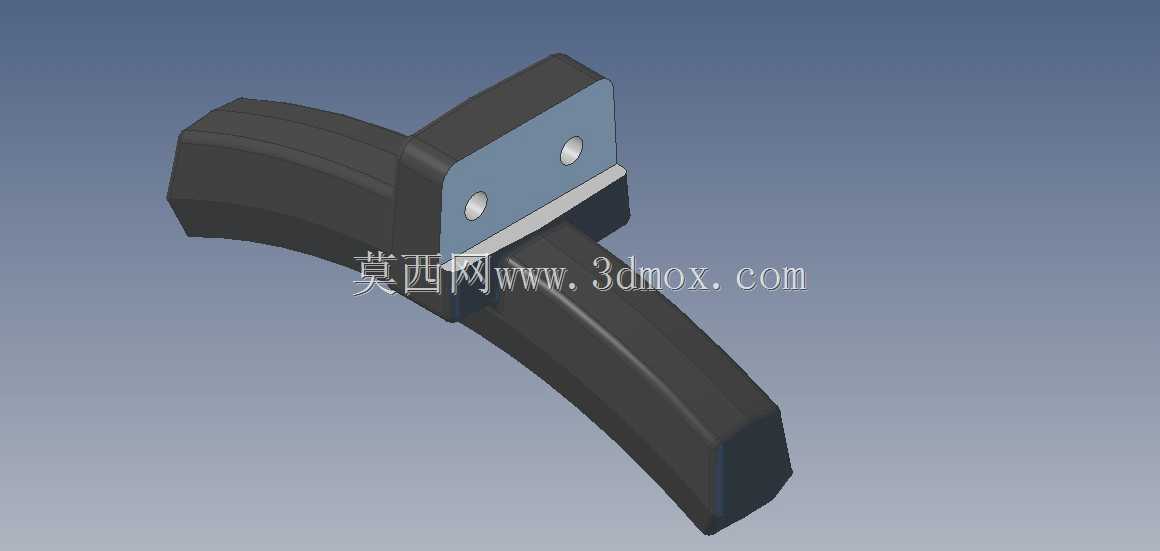

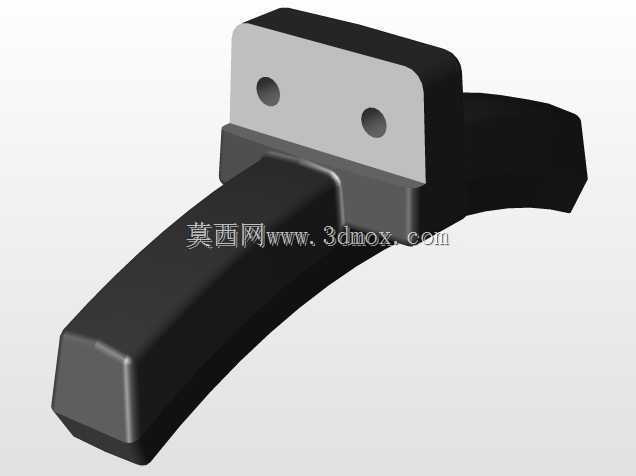

　　设计过程中首先要匹配的是安装边界尺寸，弧形基体的内弧面曲率半径完全对应缆车车轮的轮辋外圆半径，保证制动时整个弧面能完全贴合轮辋摩擦面，避免局部接触导致的应力集中、局部过度磨损问题；弧形基体的厚度经过受力核算，在满载紧急制动的极端工况下，基体的弯曲变形量控制在0.1毫米以内，不会因为形变导致摩擦面接触面积缩减；安装基座的高度根据制动钳的行程做了适配，保证制动块磨损到极限厚度时，制动钳的活塞仍有足够的推送行程，不会出现活塞脱缸的问题。基座上的两个安装孔采用沉孔设计，螺栓装配后头部完全沉入沉孔内，不会突出基座表面干涉制动钳的运动轨迹，孔位的中心距严格匹配原有制动支架的安装孔位，可直接替换原有老化磨损的制动块，不需要对支架做二次加工，适配老款缆车的修复改造需求。

　　从功能特性上看，这款制动块的弧形基体两端做了小角度的倒角过渡，一方面是避免制动块推送过程中棱边刮蹭轮辋表面，另一方面在制动块出现轻微偏磨时，倒角能引导摩擦面逐步贴合轮辋，减少制动初期的冲击感；铸铁基体的摩擦面没有做额外的光滑打磨，保留了铸造后的细微粗糙纹理，能在制动初期快速建立稳定的摩擦力，同时磨损过程中产生的铸铁磨屑会在摩擦面形成一层均匀的氧化膜，进一步稳定摩擦系数，减少对偶件轮辋的磨损。实际运维过程中，这类铸铁制动块的使用寿命通常是合成摩擦块的1.5倍以上，且不会出现合成材料常见的热衰退、遇水打滑问题，尤其适合常年在户外运行、运维频次较低的索道缆车系统。

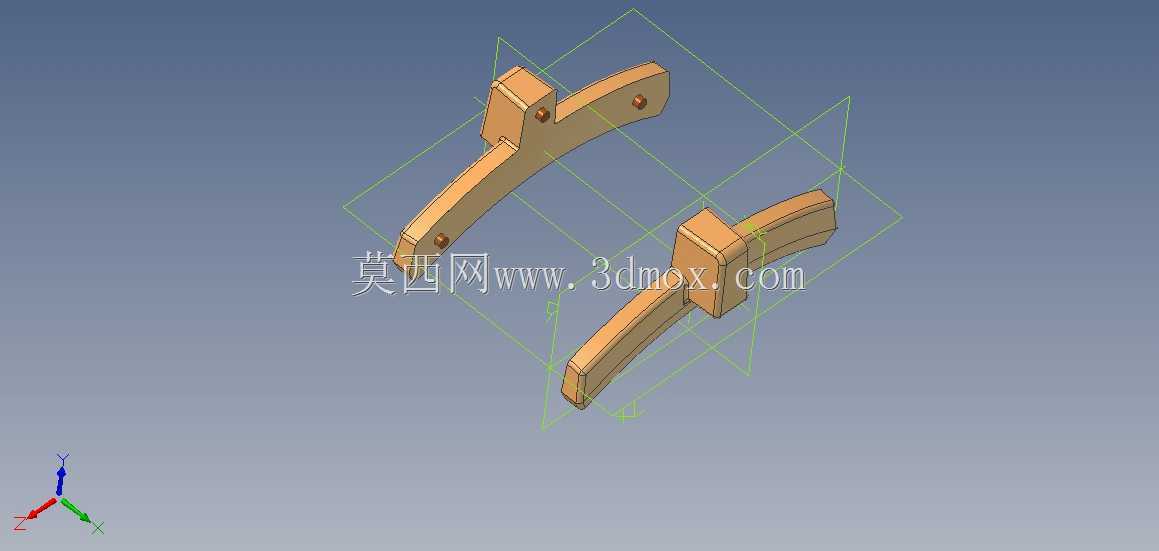

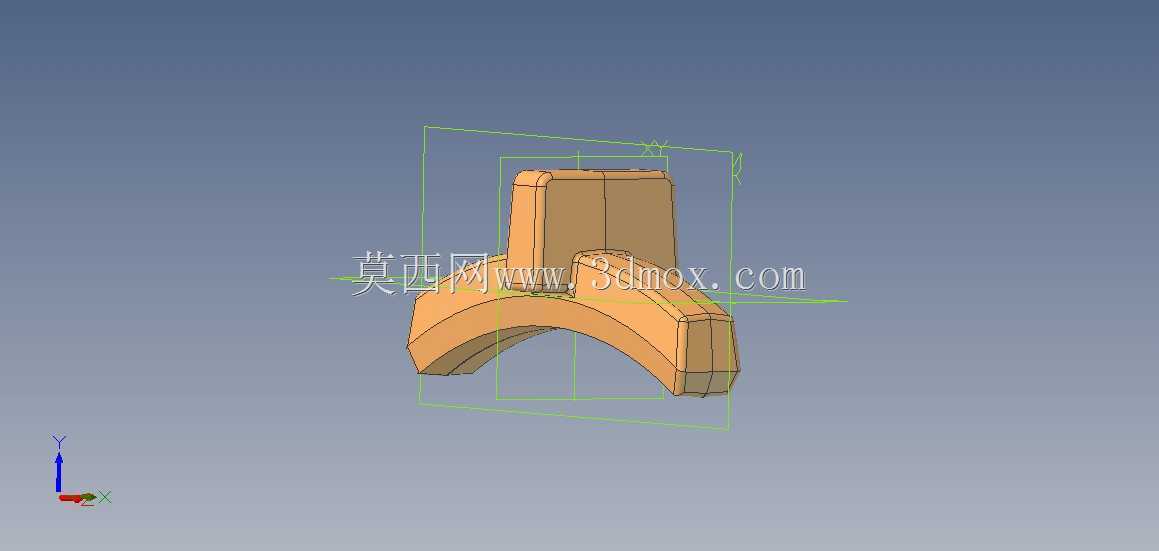

　　建模过程中需要重点关注几个尺寸公差的控制：内弧面的轮廓度公差需要控制在0.2毫米以内，保证装配后贴合率不低于85%；两个安装孔的同轴度公差控制在0.05毫米以内，避免螺栓穿装困难、装配后产生内应力；安装基座与弧形基体的连接位置做了R3的圆角过渡，减少应力集中，避免长期承受交变制动力时出现根部断裂问题——缆车每次进站减速、驻车都会触发制动动作，制动块长期承受周期性的径向挤压力，圆角过渡能有效提升结构的疲劳强度，减少开裂失效的概率。不同于普通车辆的盘式、鼓式制动块，缆车的制动块不需要考虑高速制动下的散热问题，因为缆车运行速度低，制动过程产生的热量有限，铸铁本身的导热性足够将摩擦产生的热量快速散发到空气中，不需要额外设置散热槽、通风孔等结构，整体结构更简洁可靠，运维过程中只需要定期检查摩擦面的磨损厚度，当磨损量达到基体厚度的三分之二时直接更换即可，不需要做复杂的调整维护。
