工业平台防滑网格踏步板结构设计

　　在工业生产场景中，操作平台、设备检修通道、户外梯道、高空作业走道等区域的踏步构件，直接关系到作业人员的行走安全与通行效率，这类构件需要同时兼顾承重性能、防滑能力、排水排屑特性以及安装便捷性，本次设计的网格结构踏步板正是针对这类场景开发的实用构件。从实际使用需求出发，这类踏步板常应用于工厂车间的设备操作平台、厂区户外巡检梯道、钢结构厂房的二层走道、污水处理厂的巡检通道、矿山设备的周边操作位等场景，日常使用中需要承受作业人员的行走荷载，偶尔还要承受小型工具掉落的冲击，同时在户外或潮湿工况下，表面积水、积油、积尘不能造成打滑风险，网格镂空的结构可以让液体、碎屑直接从网孔落下，避免踏板表面积留杂物造成滑倒隐患。

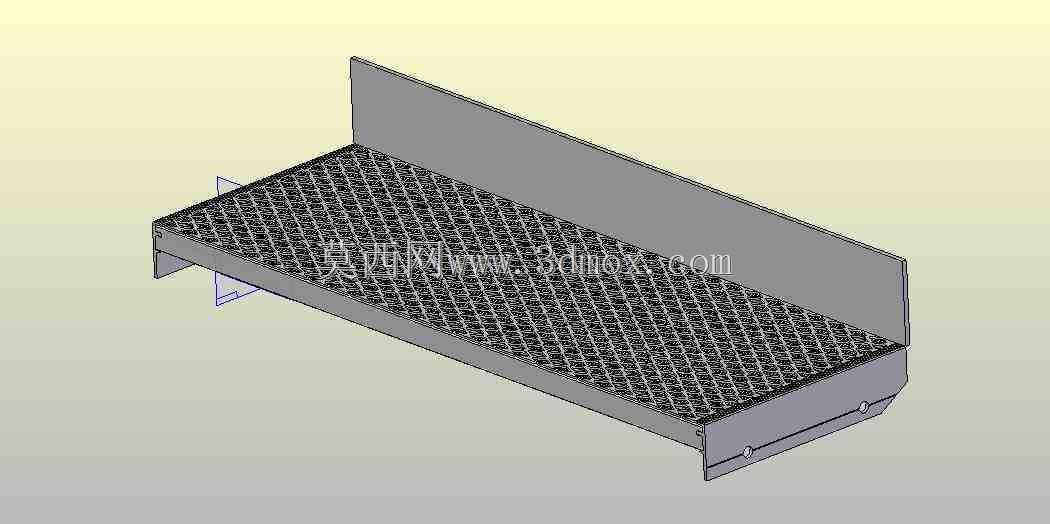

　　从结构设计逻辑来看，该踏步板采用一体化的折边成型思路，主体踩踏面采用菱形网格的钢板网结构，相比传统的冲孔踏板，钢板网的菱形网孔是通过板材拉伸成型，没有材料的裁切浪费，同时网孔的翻边结构天然形成防滑的凸起棱边，作业人员鞋底接触踏板时，多个方向的棱边都能提供摩擦力，不管是正向行走还是侧向移步，都能获得稳定的防滑效果，相比平面花纹板的防滑能力更适配多油污、多水渍的工况。踏板后侧设置通长的立式挡边，一方面可以在安装时作为与平台钢梁贴合的定位面，通过螺栓或者焊接固定在支撑结构上，另一方面挡边高出踩踏面，可以避免行走时脚尖直接磕碰后方的平台结构，同时也能阻挡踏板上的小零件、工具向后滚落至平台下方的风险。踏板的前后两端都做了向下的折边处理，前端折边可以在多块踏步连续拼接时形成平顺的过渡，避免相邻踏板之间出现凸起的棱边绊倒作业人员，同时折边结构大幅提升了踏板整体的抗弯刚度，相同板材厚度下，带折边的踏板相比平板结构的承重能力提升40%以上，在1.2米的常规支撑跨度下，完全可以满足单人携带10kg工具行走的荷载要求，不会出现明显的下挠变形。

　　从安装边界来看，该踏步板的宽度适配常规工业梯道的通行宽度，单块踏板的深度符合人体工程学的踏步尺寸，作业人员行走时脚掌可以完全落在踩踏面上，不会出现踩空的风险。安装时后侧挡边与竖向的支撑构件贴合，底部的两个折边可以搭在横向的支撑角钢上，不需要额外做复杂的定位工装，现场安装时可以直接通过点焊或者自攻螺栓完成固定，单块踏板的安装耗时不超过两分钟，大幅提升现场施工的效率。网格的网孔尺寸经过优化，既可以保证碎屑、积水顺利下落，又不会让女士高跟鞋的鞋跟卡入网孔，同时网孔的通透率控制在合理范围，不会因为镂空过大造成作业人员的视觉恐慌，在高空走道使用时也能给作业人员足够的心理安全感。

　　在细节处理上，踏板的所有外露棱边都做了钝边处理，没有尖锐的裁切毛刺，避免安装和使用过程中划伤作业人员的手部或者划破工作服。整体采用钢板材质，表面可以根据使用场景做镀锌、喷塑或者喷漆处理，在户外腐蚀环境下可以选择热镀锌处理，使用寿命可以达到15年以上，在普通室内车间使用时做喷塑处理即可满足防锈需求，同时可以根据厂区的整体配色选择对应的表面颜色，兼顾实用性与视觉统一性。相比传统的木质踏板或者铸铁踏板，这种钢板网结构的踏步重量更轻，单人就可以完成搬运和安装，同时承重能力完全满足工业场景的使用要求，镂空结构也减少了风阻，在户外高空中使用时不会因为大风产生额外的荷载，提升整体结构的稳定性。
