钣金类压步结构件三维设计

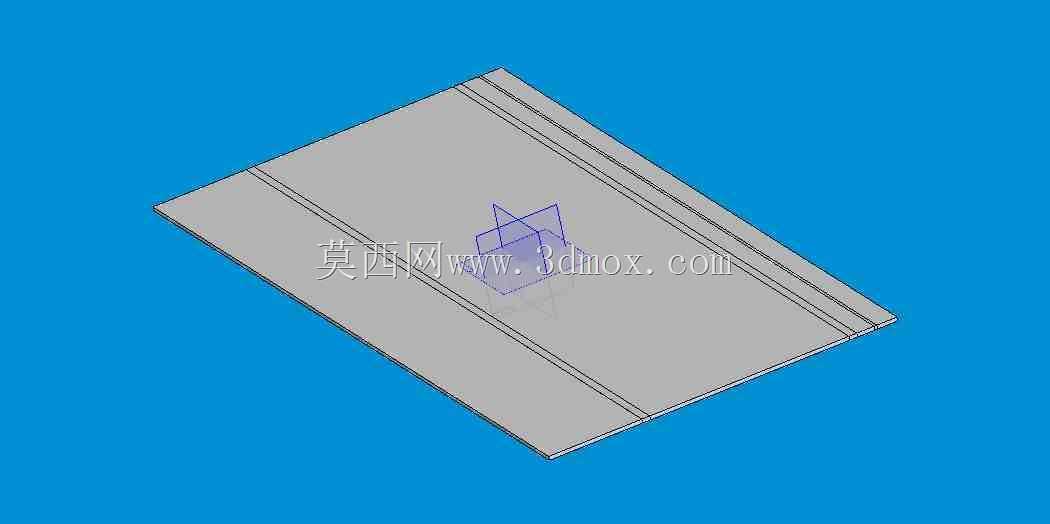

　　在钣金加工生产线、板材成型工装以及各类需要对薄金属板做步进式压合定位的工位上，这类压步构件是保障板材进给精度、避免成型偏移的核心接触部件。日常生产中，薄钢板、镀锌板、铝合金板等卷材开平后进入成型工序时，很容易因为板材自身应力释放出现翘曲、走偏的问题，压步构件通过和进给辊组配合，在板材表面压出连续的定位筋条，既能够给后续步进送料提供明确的位置参照，也能在一定程度上抵消板材的局部内应力，减少后续折弯、冲压工序的废品率。从结构设计逻辑来看，这个构件采用薄钣金一体弯折成型的方案，没有额外的拼接焊缝，整体平面度控制在钣金加工常规公差范围内，主体承载面做了等宽的平行压筋设计，压筋的凸起高度刚好匹配常规1-2mm厚度板材的压痕深度要求，

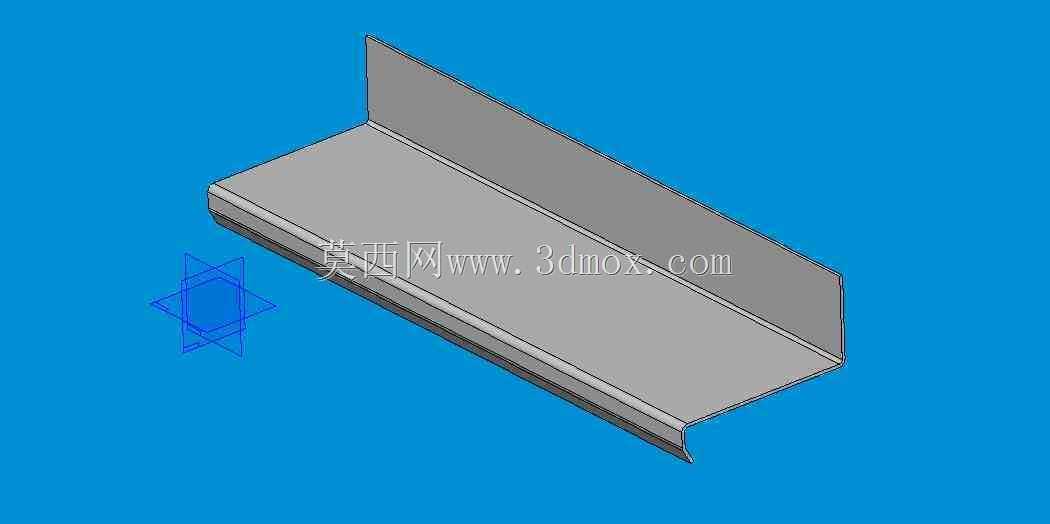

　　既不会因为压入过深破坏板材表面镀层，也不会因为压痕过浅起不到定位导向的作用。构件两侧的折边做了小圆弧过渡处理，避免安装和使用过程中锐边划伤操作人员，也能减少和相邻安装构件接触时的应力集中问题。在安装边界的考量上，这个压步构件的安装孔位采用对称排布设计，孔距适配常规工装台的T型槽间距，不需要额外做转接板就可以直接固定在压合工位的安装基座上，构件的整体厚度控制在合理范围内，不会占用过多的工位垂直空间，给上方的压合执行机构预留了足够的行程余量。实际使用过程中，这类压步构件不需要做额外的表面热处理，依靠钣金自身的结构强度就可以满足常规板材压合的受力需求，因为和板材接触的面是连续的平面结构，不会在板材表面留下点状压痕，

　　对于外观要求较高的钣金外壳类产品加工也能适配。设计时特意将压筋的走向和板材进给方向保持平行，压筋的截面采用小角度梯形设计，压合过程中不会出现卡滞板材的问题，即使板材表面存在轻微的油污或者氧化层，也能顺畅通过压合工位。在设备维护层面，这种一体成型的钣金构件没有易损的活动部件，日常只需要定期清理接触面的金属碎屑就可以长期使用，不需要频繁更换备件，对于连续运转的钣金加工产线来说，能够有效减少停机维护的时间。从建模细节来看，构件的所有弯折半径都符合钣金加工的最小弯折半径要求，不存在无法加工的锐角弯折，展开后的板材轮廓没有多余的工艺缺口，材料利用率能够保持在较高水平，批量生产时的材料成本控制优势明显。在和其他工位构件的配合上，

　　这个压步构件的入料侧做了微小的倒角导向，板材进入压合位置时不会因为端面不齐出现顶撞构件的问题，出料侧的平面和后续输送平台的平面保持齐平，压痕后的板材可以平稳过渡到下一个工序，不会出现板材端头磕碰变形的情况。针对不同厚度板材的加工需求，这个构件的安装高度可以通过基座上的调节螺栓做微调，不需要更换构件就可以适配0.8mm到2.5mm厚度范围内的常用钣金板材，通用性较强，不需要为不同厚度的板材单独配置对应的压步构件，能够减少生产现场的备件种类，降低工装管理的成本。
