山地景区货运缆车承载车架结构设计

　　在山地景区、林区跨山货运场景中，常规轮式运输设备无法适配大坡度、无铺装路面的运输需求，缆车作为架空索道的核心承载载具，其车架结构的可靠性直接决定了物料运输的安全性与运维效率。这套缆车承载车架的设计，首先围绕架空索道的运行边界展开，整体框架采用型钢焊接成型，主纵梁选用矩形截面型钢，沿车架长度方向通长布置，承担纵向载荷与轮组传递的竖向冲击载荷，横梁采用等间距排布的槽钢构件，与主纵梁采用满焊连接，形成稳定的格栅式承载面，既保证了框架整体的抗扭刚度，又预留了不同规格物料的绑扎固定点位。

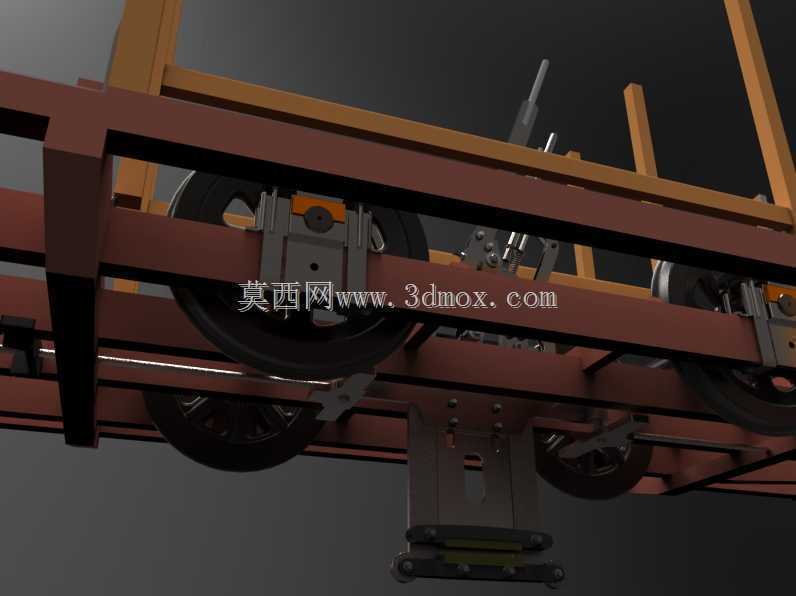

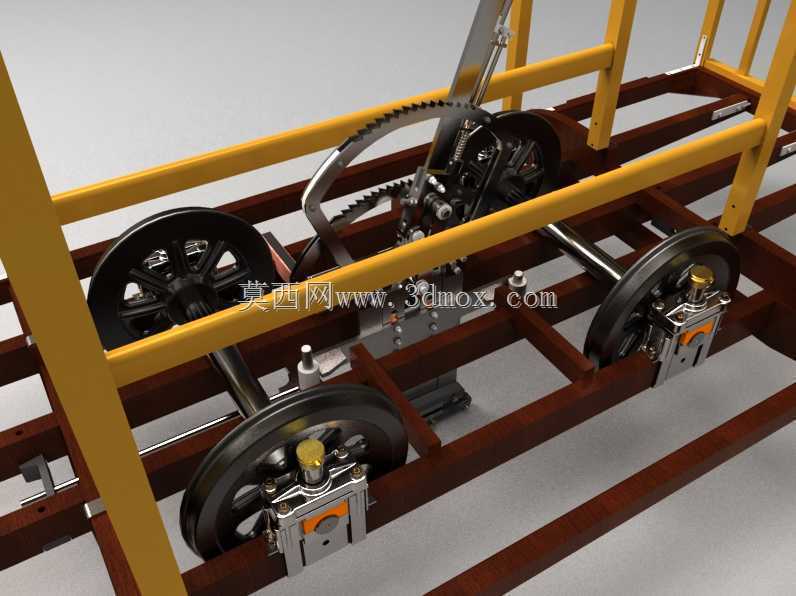

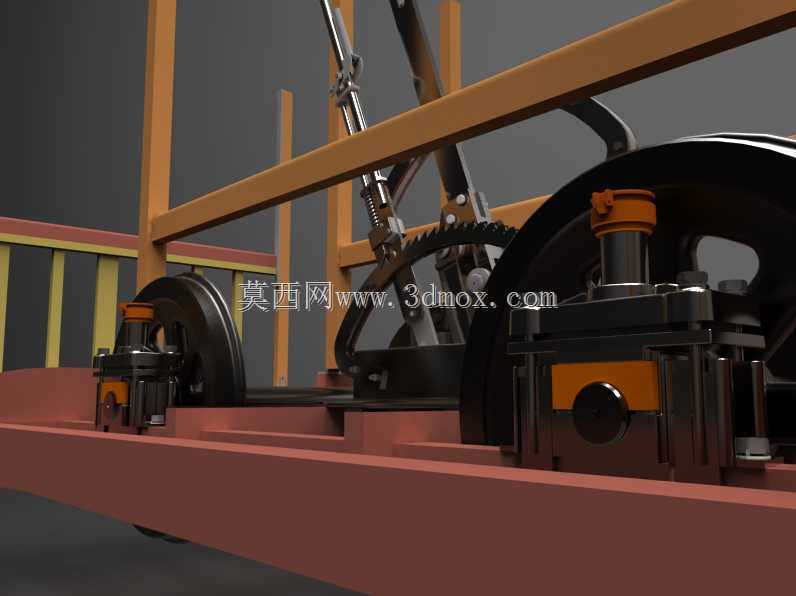

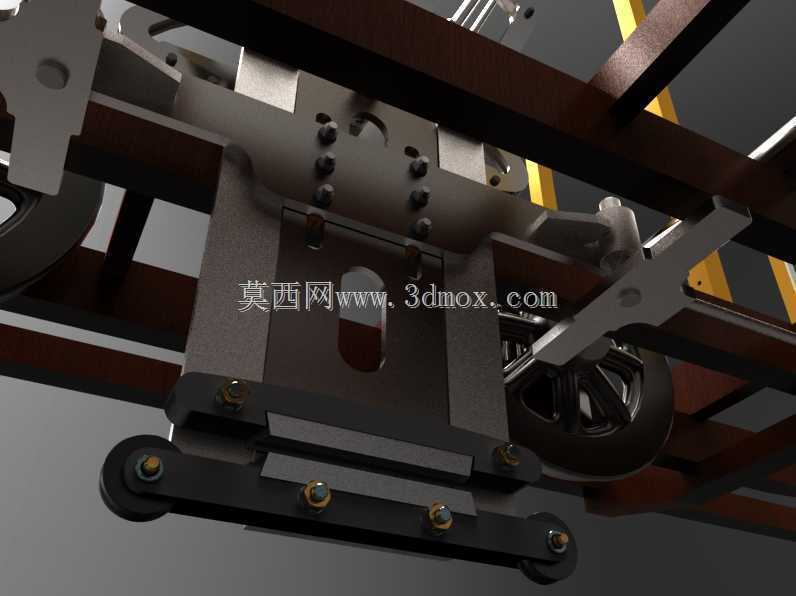

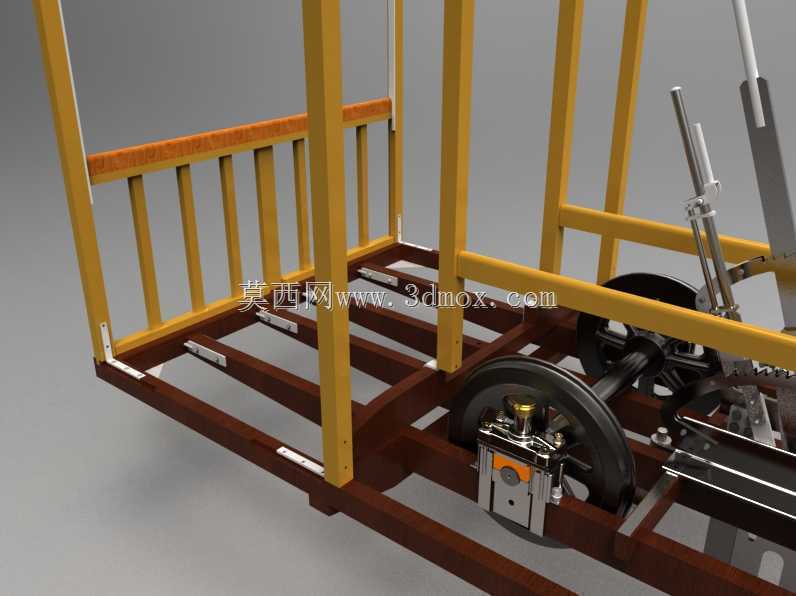

　　车架两侧的竖向立柱采用等边角钢制作，沿车架长度方向对称布置，立柱底部与主纵梁焊接位置增设三角形加强筋板，避免长期受侧向载荷出现焊缝开裂，立柱之间设置横向连接杆件，形成栏护结构，防止运输过程中长条形物料、原木类货物侧向滑落，适配林区转运木材、景区运输基建物料的实际需求。底部走行轮组采用对称双轮组布置，每个轮组配置两个与索道钢丝绳匹配的槽型滚轮，滚轮内置滚动轴承，轮轴与车架底部的安装座采用螺栓紧固连接，安装座与主纵梁之间设置调整垫片，可在安装时调整轮组的同轴度，保证滚轮与钢丝绳的贴合度，避免运行过程中出现偏磨、脱绳风险。

　　设计过程中重点考虑了检修维护的便利性，轮组安装座采用可拆卸式结构，无需整体切割车架即可完成滚轮、轴承的更换作业，框架表面预留了多个检修操作空间，可直接触及轮组的制动组件与连接销轴，日常运维时无需拆解大量结构件即可完成润滑、紧固件扭矩检查等常规作业。车架端部设置了连接挂点，用于与索道的牵引索、安全制动索连接，挂点采用锻造耳板结构，与主纵梁采用坡口焊接并做无损探伤检测，保证连接位置的疲劳强度满足长期循环载荷的使用要求。

　　从安装边界来看，车架整体宽度适配常规架空索道的支架间距与钢丝绳排布间距，竖向高度满足货运场景的常规堆载高度要求，不会在通过索道支架、转弯段时出现结构干涉，底部轮组的槽型尺寸与常用索道钢丝绳直径匹配，可直接适配多数在用货运索道的安装条件，无需对现有索道的钢丝绳、支架结构做额外改造。框架的承载面格栅间距经过优化，既可以承载整根原木、大型基建构件，也可以搭配托盘运输零散物料，不同场景下无需更换车架即可完成多品类物料的转运作业。

　　在结构强度校核阶段，针对满载工况下的启动、制动冲击，以及山区大风环境下的侧向载荷做了有限元仿真分析，主纵梁的最大挠度控制在允许范围内，焊缝位置的应力集中系数满足长期使用的疲劳要求，竖向立柱的侧向抗变形能力可抵御常规堆载的侧向挤压力，避免运输过程中出现立柱变形导致的货物掉落风险。车架表面采用多层防腐涂装，先做抛丸除锈处理，再涂刷防锈底漆与耐候面漆，适配山区高湿度、强紫外线的户外使用环境，延长结构的整体使用寿命，减少运维阶段的防腐维护工作量。

　　考虑到缆车在运行过程中可能出现的紧急制动工况，车架端部的安全索挂点与主框架之间设置了缓冲结构，可吸收紧急制动时的瞬时冲击载荷，避免刚性连接导致的结构开裂，同时轮组位置设置了防脱绳挡板，即使在索道运行出现小幅跳动时，钢丝绳也不会从滚轮槽中脱出，进一步提升运行过程的安全冗余。整个车架的结构设计没有冗余的装饰构件，所有杆件均承担对应的载荷作用，在保证结构强度与刚度的前提下尽可能控制自重，降低索道牵引系统的载荷负担，同时焊接构件均采用市面上常见的标准型钢，加工制作无需特殊定制型材，常规的机械加工车间即可完成下料、焊接、装配作业，加工成本可控，也方便后期运维时的构件替换。
