有轨电车转向架悬挂支撑结构设计

　　城市有轨电车运营线路中，轨道平顺度受路基沉降、接缝磨损、长期载荷交变影响普遍存在局部偏差，转向架作为走行部核心承载单元，其悬挂支撑结构的性能直接决定车辆运行的平稳性、轮轨磨损速率与乘客乘坐舒适度。该悬挂支架作为电动有轨电车修复及新造转向架项目的核心组成部件，承担着一系悬挂与构架侧梁之间的载荷传递、振动缓冲、位移约束功能，是连接轮对轴箱与转向架构架的关键受力构件。

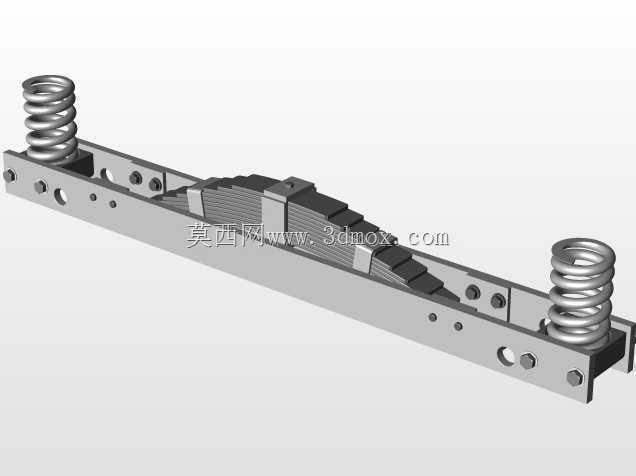

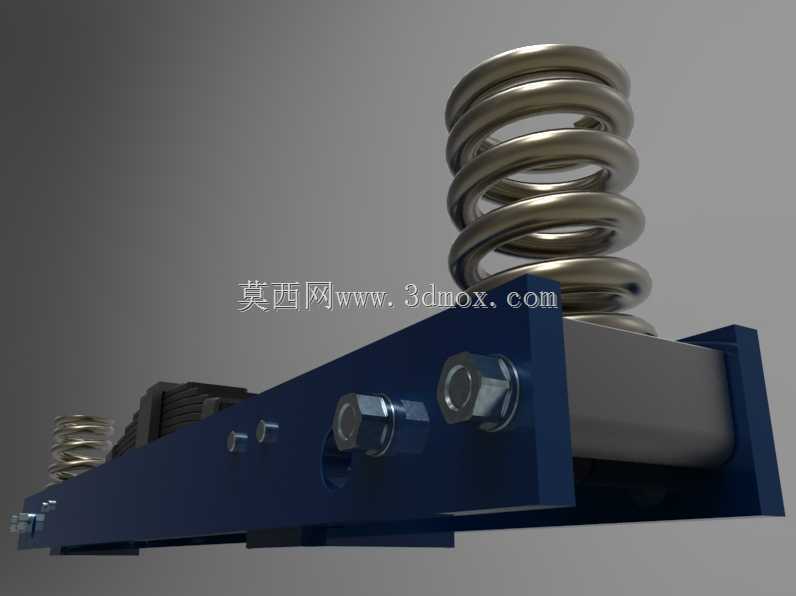

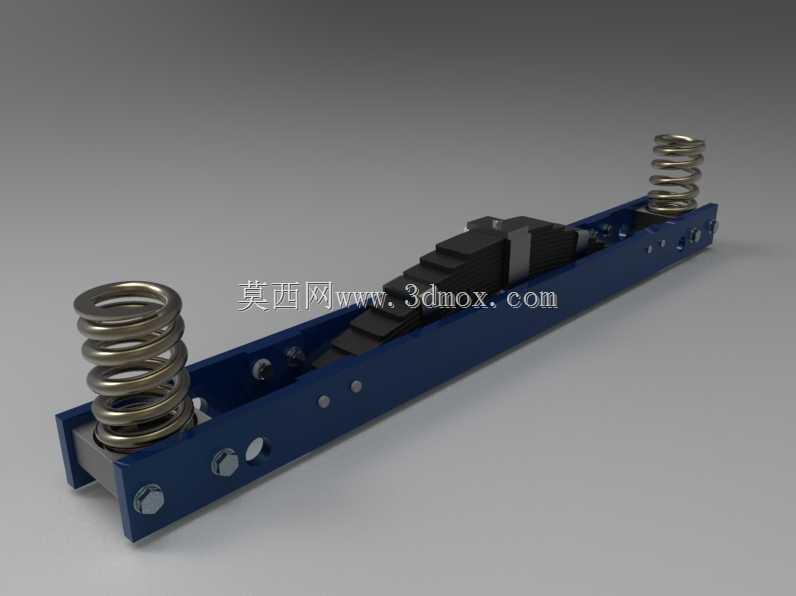

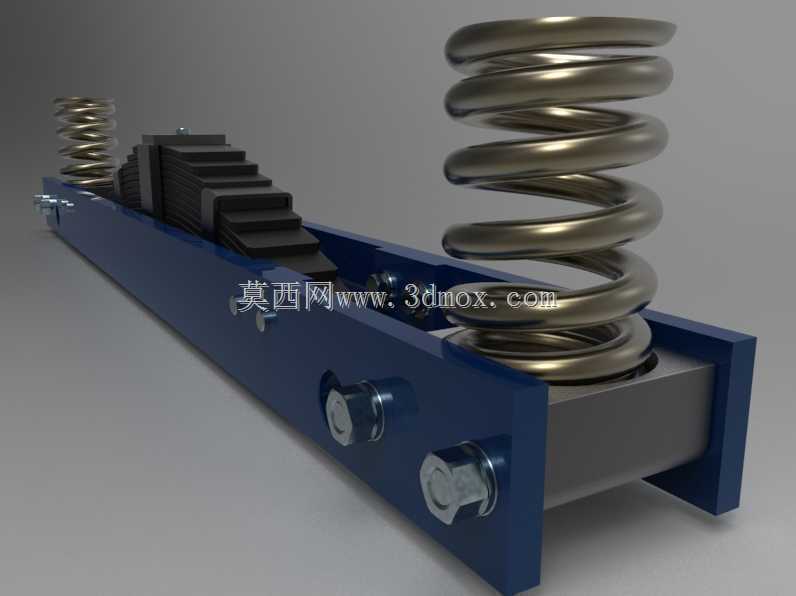

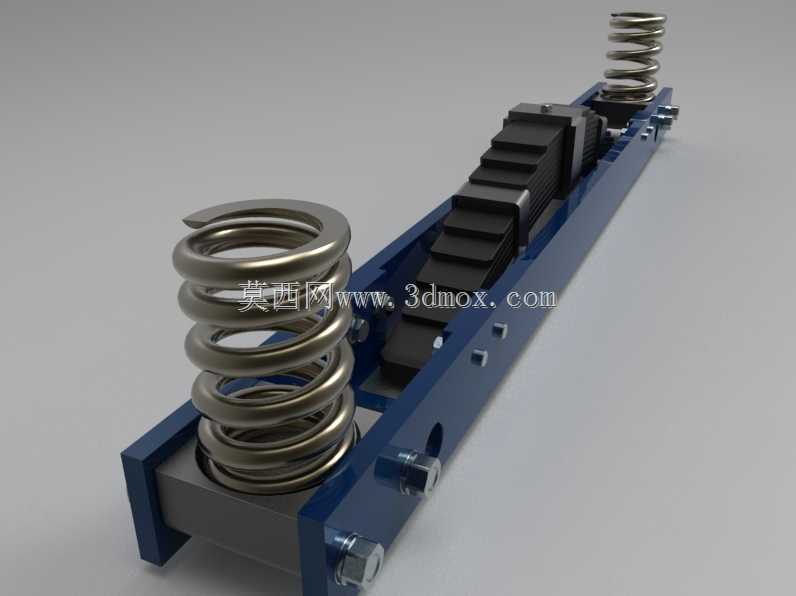

　　从实际应用场景来看，该结构适配低地板有轨电车的走行部布置需求，安装于转向架侧梁下方对应轴箱的位置，两端的螺旋弹簧安装座直接承接一系钢弹簧，弹簧下端与轴箱定位结构配合，将车体及构架的垂向载荷均匀传递至轮对，同时缓冲轨道传递的垂向冲击。支架主体采用长条形箱型梁式结构设计，整体沿轨道纵向布置，主体承载梁选用高强度低合金钢材加工，截面采用槽型加焊接封板的箱型结构，在保证整体抗弯、抗扭刚度的前提下，尽可能降低结构自重，适配有轨电车低轴重的设计要求。

　　结构设计过程中，首先需要匹配既有有轨电车转向架的安装接口边界：支架两端的弹簧安装座中心距严格对应轴箱弹簧的横向跨距，保证弹簧受力始终沿垂向轴线，避免偏载导致的弹簧永久变形或断裂；支架本体上的多组安装孔位，分别对应轴箱拉杆安装座、垂向止挡、横向缓冲块的安装位置，所有孔位的位置度公差控制在0.1mm以内，保证装配后各部件的配合精度，避免运行中出现异常干涉或应力集中。支架侧面预留的多个减重孔，并非随意开设，而是经过拓扑优化后在非主要受力区域去除材料，孔边缘均做倒圆角处理，消除应力集中点，避免长期交变载荷下出现疲劳裂纹。

　　功能特性层面，该悬挂支架除了承载垂向载荷外，还承担着传递纵向牵引力与制动力的作用：支架与构架侧梁之间通过高强度螺栓刚性连接，轴箱拉杆一端铰接在支架的专用安装座上，另一端与轴箱连接，车辆牵引或制动时的纵向力通过轴箱-拉杆-支架-构架的路径传递，保证轮对与构架之间的纵向定位刚度，避免轴箱出现纵向窜动。同时支架上集成的弹簧定位台，设置有与弹簧端部匹配的定位凸台，弹簧安装后不会出现横向移位，即使在车辆通过小半径曲线、车体产生较大横向位移时，弹簧也能保持在正确的工作位置，不会出现脱出风险。

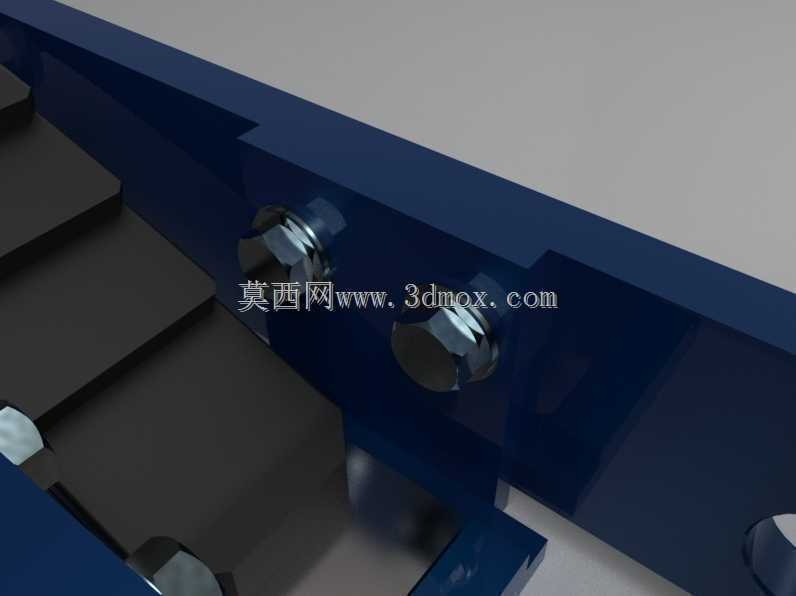

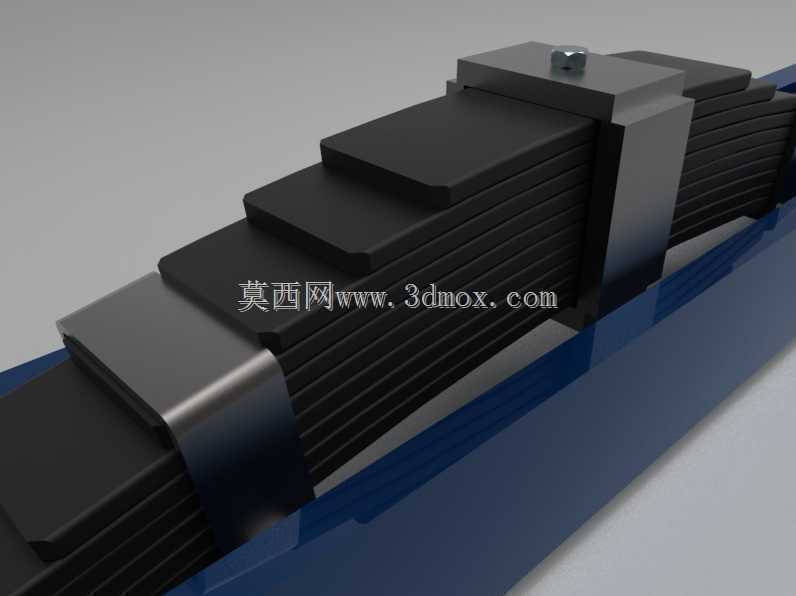

　　从安装边界来看，该支架的整体高度匹配一系悬挂的静挠度设计要求，弹簧安装座的平面度公差控制在0.05mm以内，保证弹簧端面与安装座完全贴合，避免弹簧受偏载；支架与构架连接的安装面经过铣削加工，表面粗糙度达到Ra3.2，连接螺栓采用10.9级高强度摩擦型螺栓，装配时严格按照工艺要求的扭矩值对角紧固，保证连接面的摩擦力足够传递纵向与横向载荷，避免运行中螺栓松动。支架中部预留的黑色阻尼元件安装槽，用于安装一系垂向阻尼器的安装座，阻尼器下端连接轴箱，上端固定在支架上，与螺旋弹簧配合形成弹簧-阻尼减振系统，能够快速衰减轨道冲击带来的振动，避免振动传递至车体影响乘坐体验。

　　在实际运维场景中，该悬挂支架的结构设计充分考虑了检修便利性：所有安装螺栓的操作空间均预留足够的扳手操作余量，日常检查弹簧状态、紧固连接螺栓时无需拆卸周边其他部件；支架表面采用环氧富锌底漆加聚氨酯面漆的防腐处理，能够适应有轨电车露天运营的潮湿、多尘、冬季融雪剂腐蚀的环境，降低长期运维的防腐维护成本。结构的疲劳强度校核按照轨交车辆相关标准执行，模拟120万公里运营里程的交变载荷循环，所有应力集中区域的应力值均低于材料的疲劳许用应力，保证全生命周期内的结构可靠性，不会出现疲劳开裂问题。
