花园修剪机用旋转切割刀盘结构

　　在园林养护作业场景中，绿篱、灌丛的修型整枝是高频作业项，传统手持修枝剪作业效率低、切口平整度差，无法满足大面积园区、市政绿化带的连续作业需求，搭载旋转切割刀盘的手持式或坐骑式花园修剪机，是当前园林养护领域应用最广泛的作业机具之一。这款旋转切割刀盘作为修剪机的核心执行部件，直接决定了设备的切割效率、切口质量与连续作业稳定性，其结构设计需要兼顾动平衡精度、刀片装拆便捷性、轴系连接可靠性与作业防护安全性。

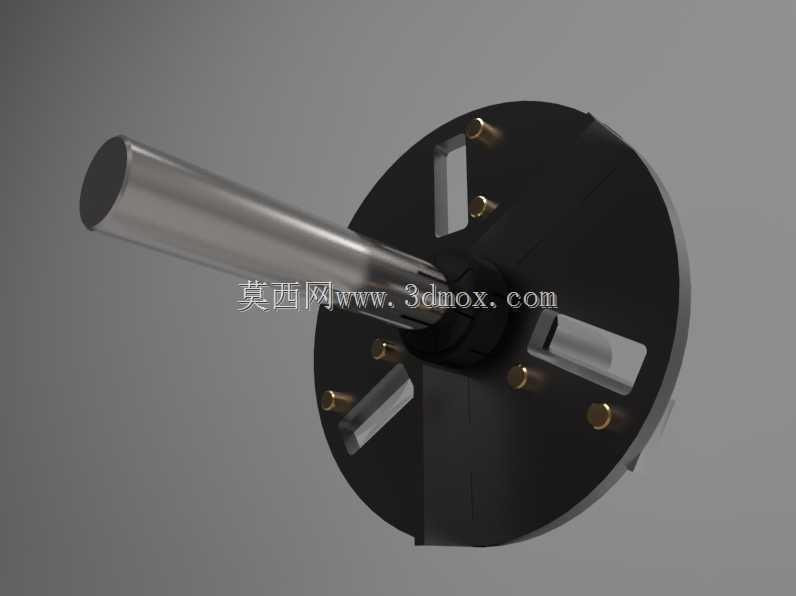

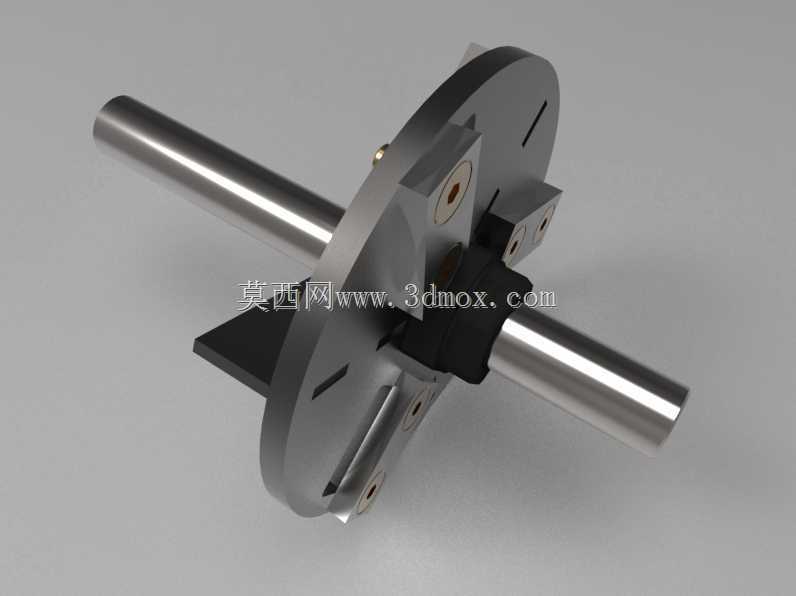

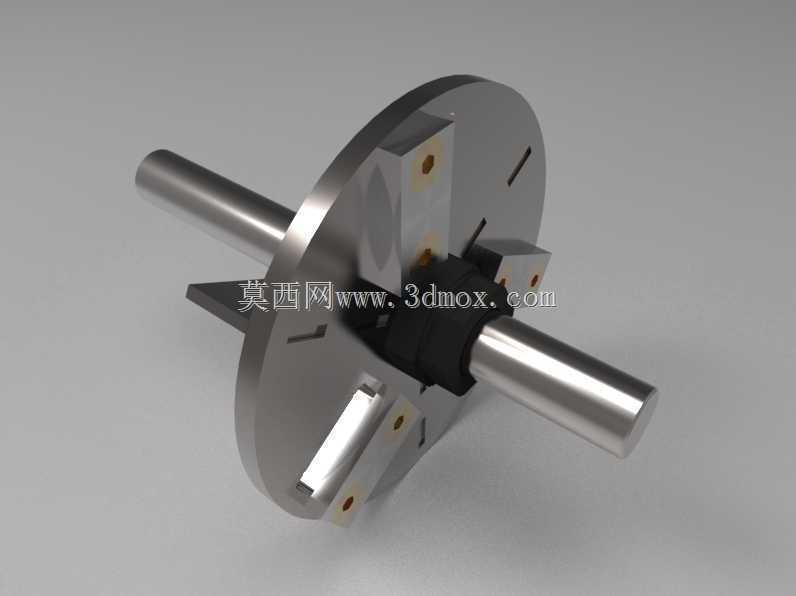

　　从实际作业工况来看，修剪机作业时会接触粗细不均的木质化枝条、韧性草本茎秆，偶尔还会触碰硬质土块、小石块，刀盘在高速旋转过程中既要保证切割刃口对枝条的滑切角度，避免出现枝条卡滞、扯裂的问题，也要具备足够的结构强度，承受瞬时冲击载荷不会出现盘体变形、刀片崩飞的风险。这款刀盘采用中心盘体搭配多组径向布置的切割刀片的结构形式，中心盘体为圆盘式结构，盘面做了等角度的减重开槽设计，既可以降低整体转动惯量，减少驱动轴的启动负载，也能在作业时形成导流风道，将切割下的碎枝向排料口方向推送，避免碎枝堆积在刀盘腔体内造成缠绕卡滞。

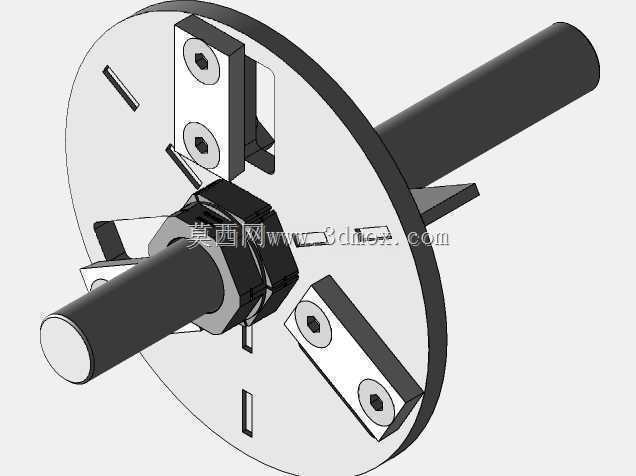

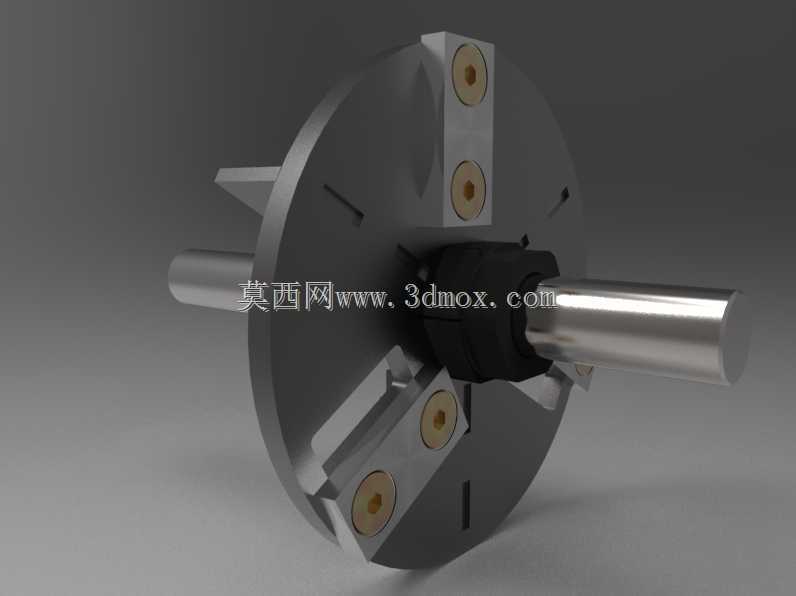

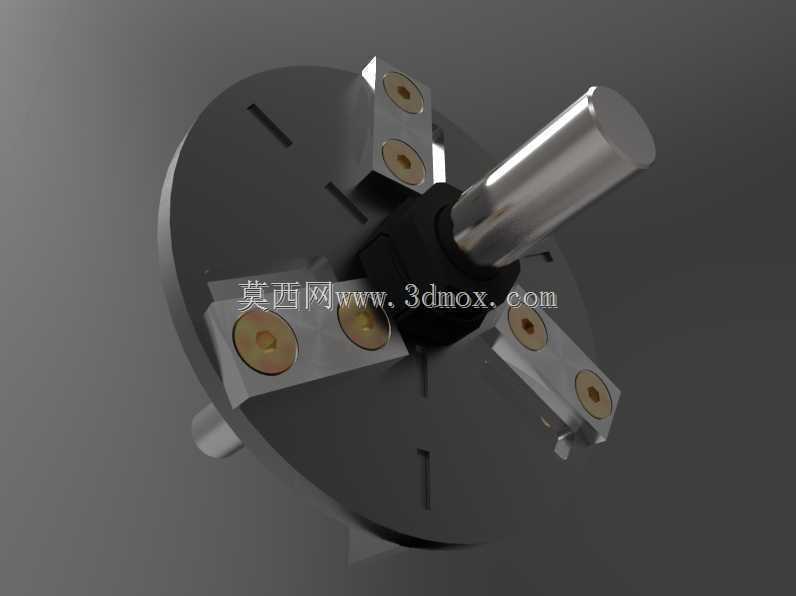

　　刀盘的中心位置设计有与驱动轴配合的安装孔位，孔位周边做了加厚凸台结构，配合键槽与锁紧件实现与传动轴的周向、轴向固定，保证高速旋转时不会出现相对窜动。盘体上的刀片安装位采用嵌入式定位结构，每个刀片通过两个紧固螺钉固定在盘体的安装座上，安装座与盘体为一体化加工结构，定位面经过精加工处理，保证每片刀片安装后刃口的回转半径一致，避免因刀片伸出量不一致导致的动平衡超标问题。动平衡是这类高速旋转切割部件的核心设计指标，这款刀盘在结构设计时通过对称布置刀片安装位、盘面开槽等角度对称分布的形式，从结构根源减少不平衡量，后续装配时仅需做少量的动平衡校正即可满足作业要求，能有效降低作业时的振动，延长驱动端轴承、密封件的使用寿命。

　　从安装边界来看，这款刀盘适配的驱动轴为等直径光轴配合平键的连接形式，轴段长度需要覆盖刀盘中心轮毂的厚度，同时预留锁紧螺母的安装空间，刀盘的最大回转直径需要与修剪机的刀腔内径匹配，单侧预留3-5mm的安全间隙，避免旋转过程中刀盘与腔体内壁发生刮碰。刀片的刃口角度设计为25度斜切角，针对木质化枝条的切割特性做了优化，滑切角度可以让刃口在接触枝条时逐步切入，相比直刃结构切割阻力降低30%左右，同时能保证切口平整，减少枝条创面的撕裂损伤，降低修剪后植物病害感染的概率。

　　在实际使用过程中，这类刀盘的维护成本直接影响设备的全生命周期使用成本，这款刀盘的刀片为可单独更换的结构，当刃口磨损或者出现崩缺时，无需更换整个盘体，仅需拆下对应位置的紧固螺钉即可更换刀片，大幅降低后期维护成本。盘体本身采用高强度合金钢材质，表面做了发黑防锈处理，能适应园林作业中高湿度、多草汁腐蚀的作业环境，不会轻易出现锈蚀问题。盘体上的减重槽同时兼具排屑功能，切割产生的细碎枝叶可以通过槽孔快速排出，避免长时间堆积在刀盘与刀腔的间隙中造成转动阻力增大，甚至引发刀片卡滞的故障。

　　不同于农用还田机的重型切割刀盘，花园修剪机的刀盘更注重切割精度与作业静音性，这款刀盘的盘体边缘做了倒圆角处理，没有尖锐的凸起结构，旋转过程中不会产生额外的风噪，同时盘体的厚度经过优化，在保证结构强度的前提下尽可能降低整体重量，减轻手持作业时操作人员的负重，提升长时间作业的舒适度。刀盘与驱动轴的连接位置设计有防松垫片安装位，配合双螺母锁紧结构，即使在长时间振动工况下也不会出现锁紧件松动的问题，避免刀盘轴向窜动引发的安全隐患。

　　从结构设计的逻辑来看，这款刀盘没有采用复杂的可调式刀片结构，而是采用固定伸出量的刀片安装形式，虽然牺牲了一定的切割直径调节能力，但大幅提升了结构可靠性，减少了可调结构带来的松动风险，更适合园林养护这类非精密加工、作业环境复杂的工况。每个刀片安装位的定位面都设计有止口结构，刀片安装时可以直接贴合止口定位，无需反复调整伸出量，降低了更换刀片时的操作难度，即使是没有专业维修经验的养护人员，也能快速完成刀片更换作业，不会出现刀片安装错位导致的动平衡问题。
