工业立式500升润滑储油箱结构设计

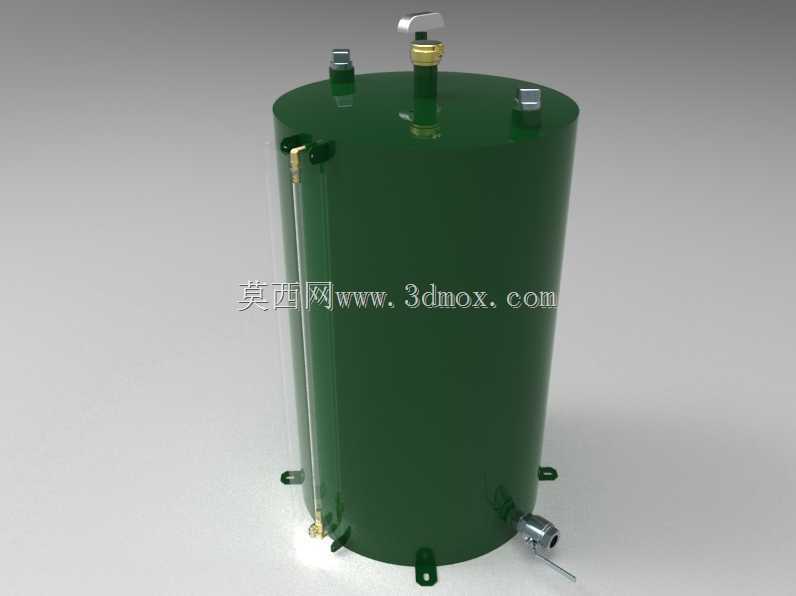

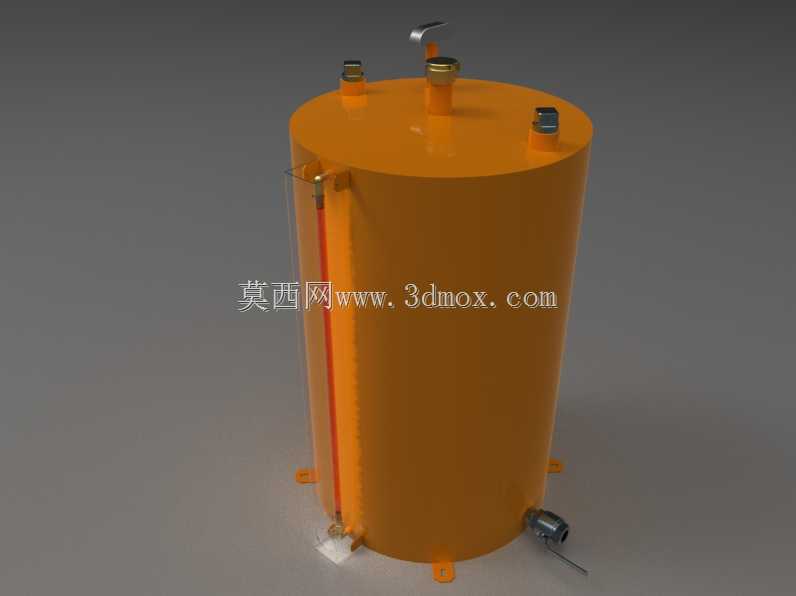

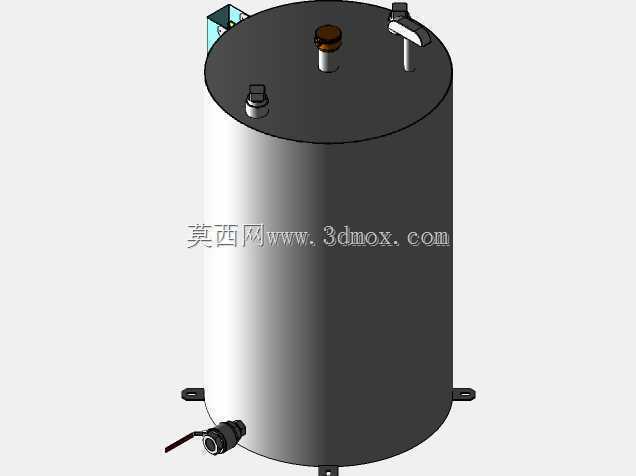

　　在各类集中润滑系统的工程部署场景中，这类立式储油箱是整套润滑回路的核心储液载体，主要承担润滑介质的存储、沉降杂质、初步散热以及稳定供油压力的作用，常见于冶金生产线、大型机床集群、重型工程机械维保站点、风电齿轮箱配套润滑站等需要持续供给洁净润滑油的工况场景，区别于小型设备自带的集成式小油池，这类独立外置的大容量储油箱能够支撑多点位、长周期的连续润滑需求，减少人工补油的频次，同时为润滑油的静置除杂、温度平衡提供足够的空间。从结构设计的角度来看，这款立式圆柱罐体的选型思路，首先是基于单位占地面积下的储油容积最大化考量，圆柱形筒体在同等壁厚、同等材料用量的前提下，承压能力优于方形焊接箱体，尤其是当润滑系统带回油管路冲击、

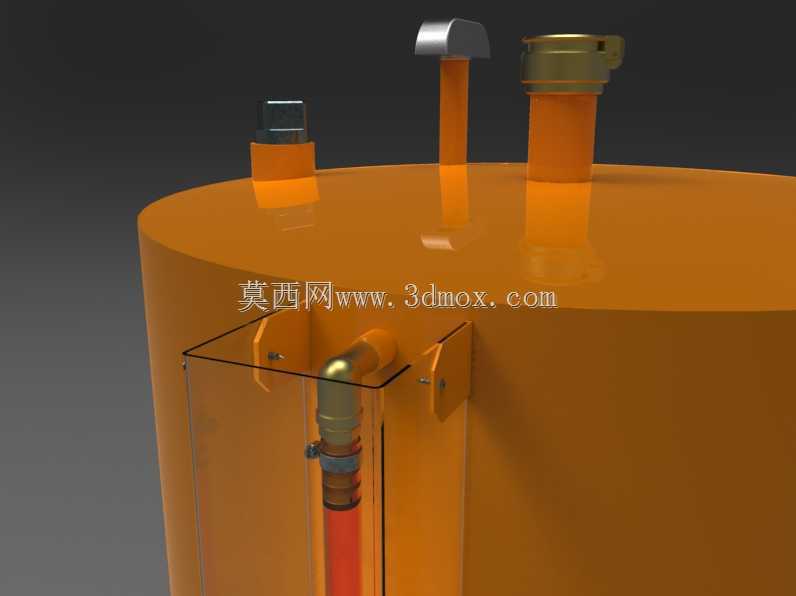

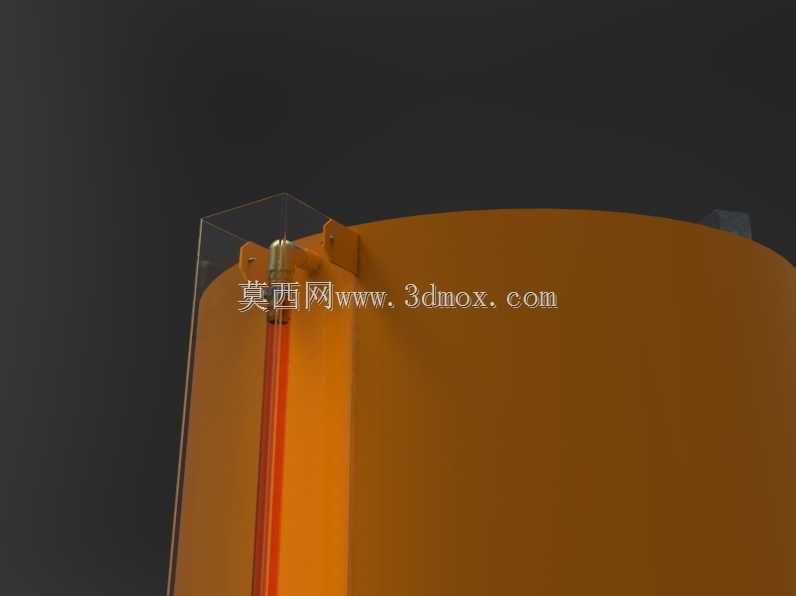

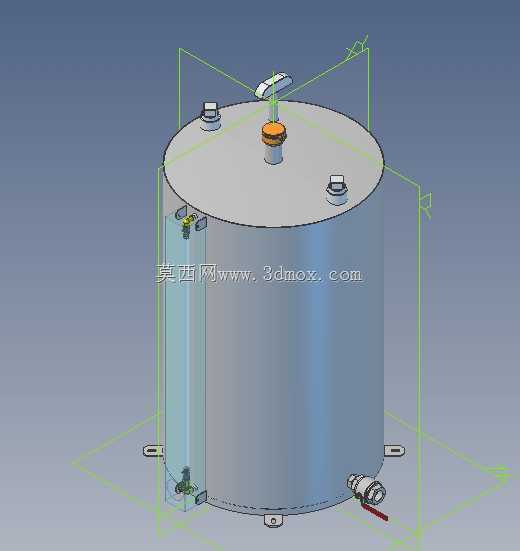

　　或者油温变化带来内部气压波动时，圆弧面的应力分布更均匀，不容易出现焊缝开裂或者箱体变形的问题。罐体顶部设置的多个不同规格接口，分别对应不同的管路功能：居中位置的大口径接口是主要的注油口，配套带提手的密封盖，既方便人工批量补油，也能对接自动补油装置的管路；旁边两个小口径接口分别接通气帽和回油管路，通气帽用于平衡罐体内部和外部的大气压，避免油泵抽油时罐内形成负压导致供油不畅，回油口则将系统中循环回来的润滑油导回罐内，接口位置偏离罐体中心，是为了让回油顺着罐壁流下，减少对罐底沉积杂质的冲击，避免杂质被重新卷入供油回路。罐体侧面的透明管状结构是液位计，采用旁通式安装结构，上下两端通过接头和罐体内部连通，能够直观显示罐内润滑油的剩余存量，

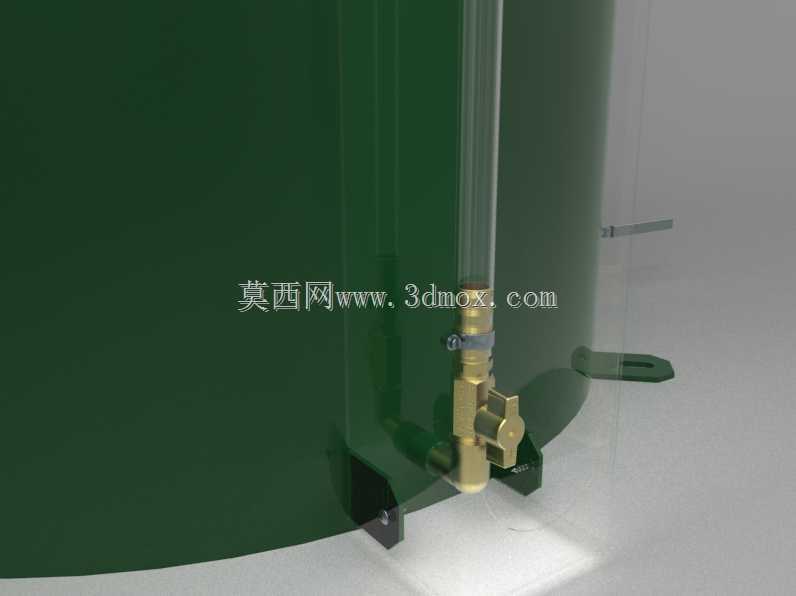

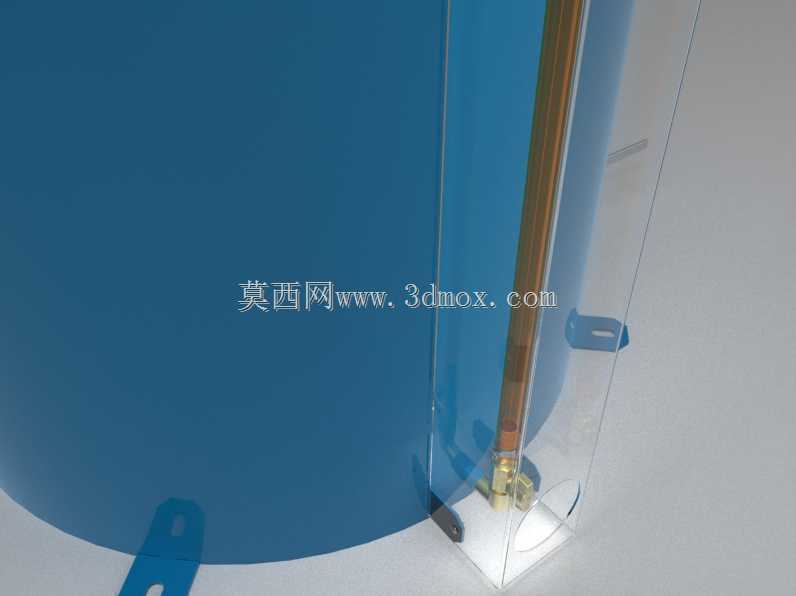

　　方便运维人员及时判断是否需要补油，液位计旁侧的小型阀门是取样阀，可以在设备运行过程中随时放出少量油样，检测润滑油的清洁度、粘度变化，判断是否需要更换新油或者过滤净化。罐体底部的三个支脚采用带安装孔的耳式结构，安装时可以通过膨胀螺栓或者焊接压板固定在设备基础平台上，支脚的高度预留了底部排污阀和供油口的操作空间，罐底设计有轻微的锥度坡向排污口，日常维护时打开底部的排污阀，就可以将沉积在罐底的金属碎屑、油泥杂质完全排出，避免杂质堆积堵塞供油管路。底部侧面的接口是主供油口，直接对接润滑泵的吸入端，接口位置距离罐底有一定高度，防止罐底沉积的杂质被油泵吸入，造成油泵磨损或者下游润滑管路、分配器堵塞。设计这类储油箱时，

　　需要提前核算安装边界的尺寸参数：罐体的外径要匹配安装平台的预留空间，顶部的接口高度要避开上方的管线桥架，侧面液位计的位置要朝向巡检通道，方便运维人员日常观察，底部支脚的安装孔位要和基础预埋的螺栓位置对齐，同时要预留出侧面阀门操作、顶部开盖注油的操作空间，避免安装后出现操作干涉的问题。罐体的壁厚选择需要根据储油的总重量来计算，500升容积的润滑油重量大概在450公斤左右，加上罐体自身重量，筒体采用3到4毫米厚度的钢板卷制焊接即可满足强度要求，焊接完成后需要做煤油渗透试验，检查所有焊缝的密封性，避免出现漏油问题，罐体内部还可以根据需求设置隔板，将回油区和供油区分隔开，延长润滑油在罐内的停留时间，提升杂质沉降和散热的效果，隔板的高度要低于罐体的最高液位，防止油液溢出，隔板上不设置连通孔，迫使油液从隔板上方溢流，更好地阻隔浮在油面的泡沫和杂质。在实际选型应用中，这类储油箱的容积需要匹配整套润滑系统的循环流量，一般要求油箱的有效容积是油泵每分钟流量的5到10倍，保证油液在罐内有足够的停留时间散热和沉降杂质，对于工作环境温度较高的场景，还可以在罐体外部加装散热翅片或者冷却盘管，进一步控制润滑油的工作温度，避免油温过高导致润滑油粘度下降，影响润滑效果。
