工业传动系统带式防护钣金罩结构

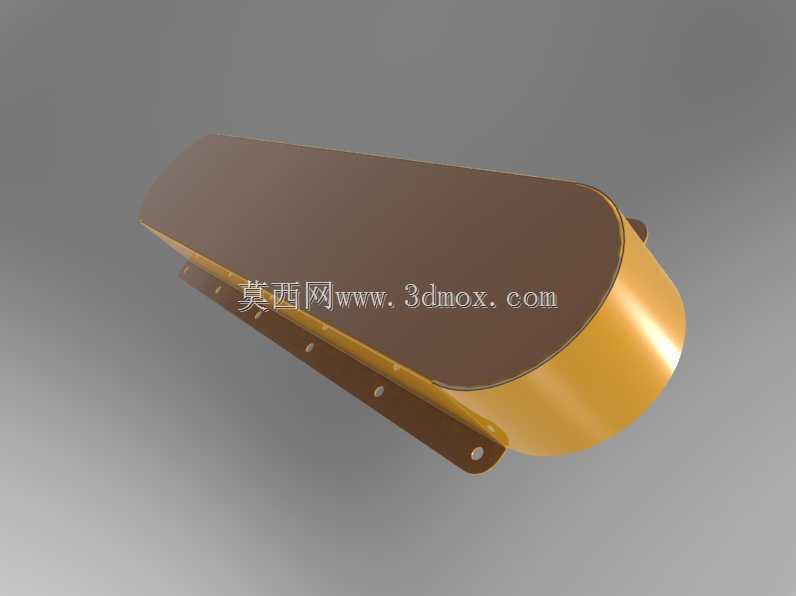

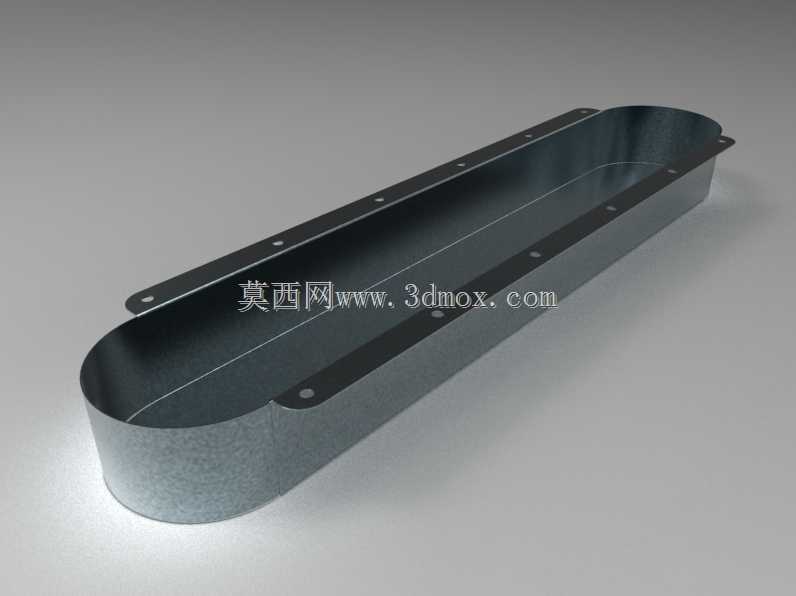

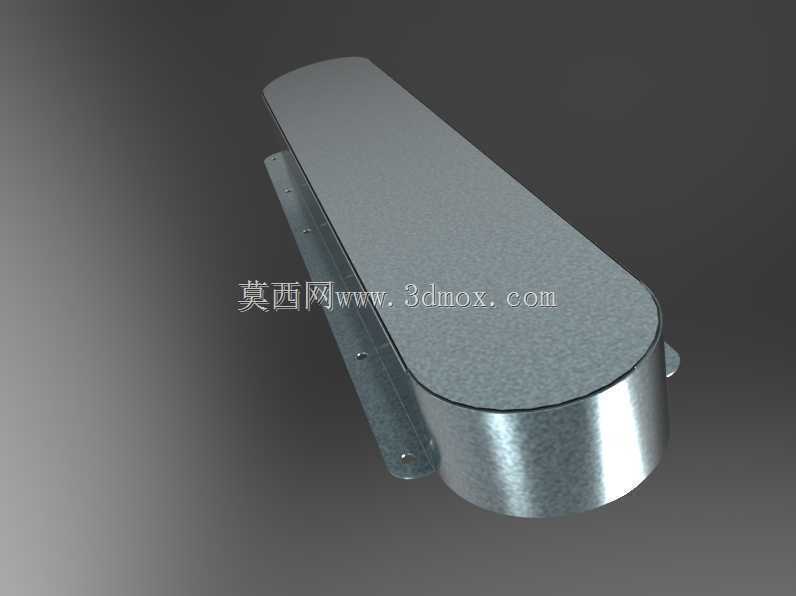

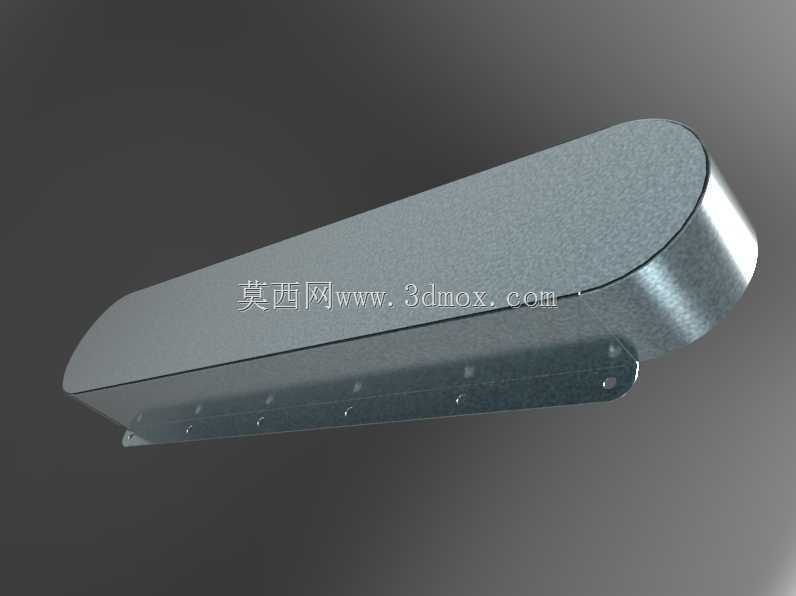

　　在各类工业传动设备的现场布局中，外露的带传动副始终是安全防护的核心管控点，不管是常规的物料输送线、小型加工设备的动力传递端，还是农用机械、轻工生产设备的皮带传动区段，旋转的带轮与高速运行的传动带一旦缺乏有效遮挡，很容易卷入操作人员的衣物、工具，或是在皮带疲劳断裂发生甩动时造成击打伤害，同时外露的传动副也容易堆积生产现场的粉尘、切削碎屑，加速皮带的磨损老化，缩短传动组件的维护周期。这款传动带护罩正是针对这类场景设计的防护结构，整体采用薄钢板弯折成型的壳体结构，主体轮廓为长条形一端圆弧收边的形态，刚好适配两个带轮中心距确定后，皮带上下运行段加上端部带轮的整体外轮廓，不会额外占用过多设备周边的安装空间。从结构设计的角度来看，

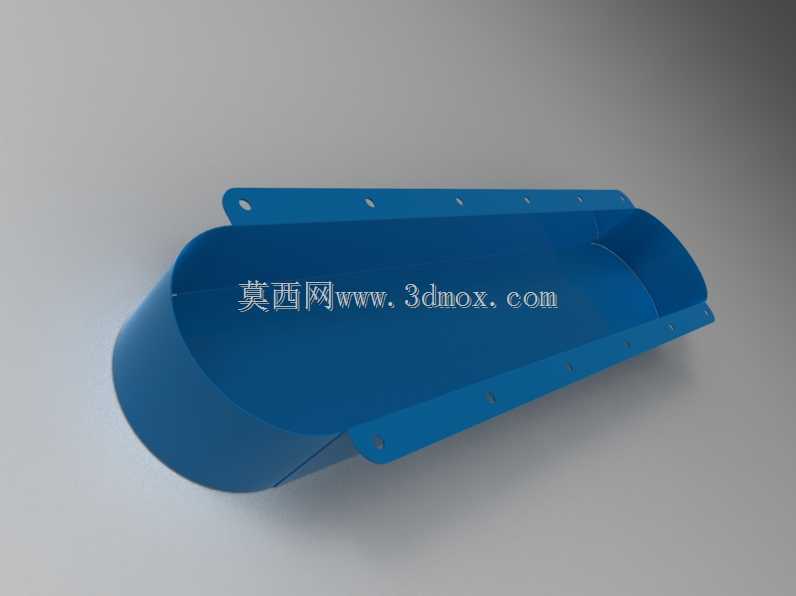

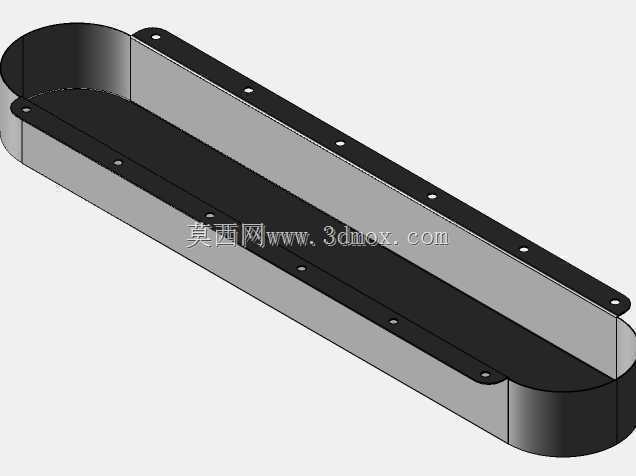

　　护罩的主体壳体采用大面一体弯折的工艺，减少了拼接焊缝的数量，既提升了整体结构的刚性，也避免了拼接缝隙处容易积灰、渗液的问题，圆弧收边的端部完全覆盖主动或从动带轮的旋转区域，没有多余的突出棱角，安装后不会对设备周边的操作通道造成剐蹭风险。护罩下部延伸出带安装孔的折边，安装孔位沿护罩长度方向等距排布，安装时可以直接通过螺栓固定在设备的机架安装面上，不需要额外设计复杂的转接支架，安装边界清晰，只要保证护罩内壁与传动带、带轮的旋转外轮廓保留足够的安全间隙，就不会出现运行过程中剐蹭皮带的问题，同时折边的结构也提升了护罩下部的结构强度，避免长期设备运行振动导致护罩变形移位。在实际功能层面，这款护罩除了基础的物理隔离防护作用，

　　封闭的壳体结构也能在一定程度上阻挡生产现场的切削液、粉尘直接落到皮带表面，减少皮带因为接触油污出现打滑、老化加速的问题，同时金属壳体的防护结构也能在皮带出现意外断裂时，有效约束断裂皮带的甩动范围，降低安全事故的影响范围。设计过程中充分考虑了现场维护的便利性，护罩整体为轻量化的钣金结构，单人即可完成拆装，在需要进行皮带张紧调整、带轮维护的时候，只需要拆卸安装折边上的固定螺栓即可取下护罩，不需要拆解周边其他设备组件。护罩的外形尺寸完全匹配常规中心距的带传动副布局，长度方向覆盖两个带轮的中心距加上两端带轮的半径范围，宽度方向略宽于皮带的总宽度，保证皮带在运行过程中出现小幅窜动的时候也不会与护罩内壁发生接触，安装折边的宽度经过合理设计，

　　既保证了安装固定的稳定性，也不会过多占用机架的安装面空间，适配多数采用型钢焊接机架的设备安装需求。从结构细节来看，护罩的所有边缘都做了折边处理，没有裸露的锋利钣金切口，避免安装和维护过程中造成划伤，壳体表面的平整结构也便于日常清洁，生产现场的积尘可以直接通过擦拭清理，不会在护罩表面形成难以清理的积垢。这类防护结构在设计时需要重点平衡防护覆盖范围和结构紧凑性的关系，既要保证所有外露的旋转、运动部件都处于护罩的遮挡范围内，满足设备安全防护的规范要求，也要避免护罩体积过大，影响设备的整体布局，或是增加不必要的材料成本，这款护罩的轮廓完全贴合传动副的外运行轨迹，没有多余的结构冗余，在满足防护要求的前提下实现了结构的轻量化。
