天圆地方异形管道过渡连接结构

　　在工业管路布设场景中，经常会遇到方形截面管路与圆形截面管路对接的工况，这类工况下常规等径或同截面变径接头无法满足对接需求，强行拼接会出现流道突变、局部阻力陡增、接口密封失效等问题，这类天圆地方结构的过渡管件就是为解决这类异截面管路对接需求设计的。从实际工程应用来看，这类过渡件广泛应用在通风除尘管路、粉体输送管路、流体介质导流管路、设备进出口异径对接等场景，比如除尘设备的方形出风口对接圆形排风管道、料仓方形下料口对接圆形输送管道、空调通风系统的方形风管对接圆形风口等场景，都需要这类过渡结构来实现流道的平滑过渡，降低介质输送过程中的压损，避免直角拐角处出现物料堆积、流场紊流等问题。

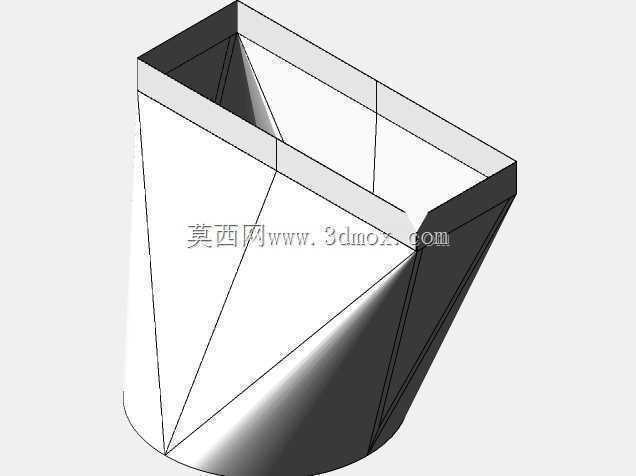

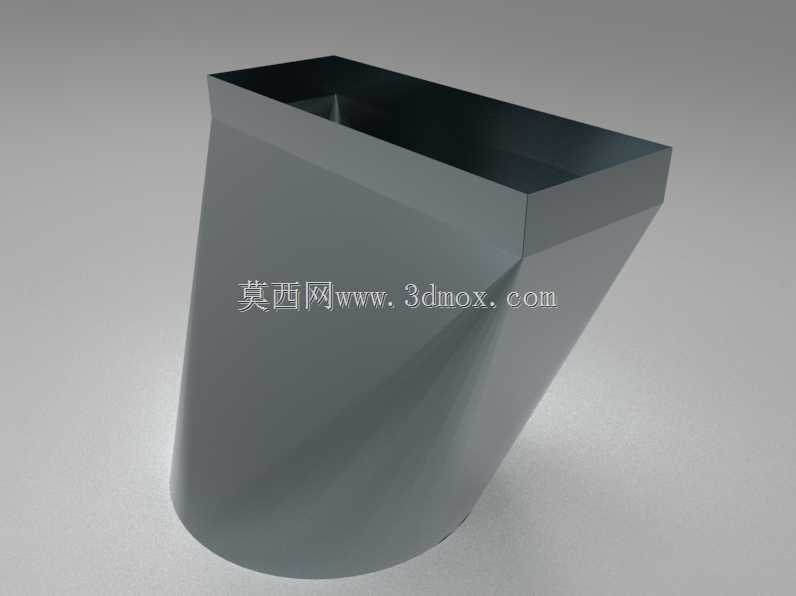

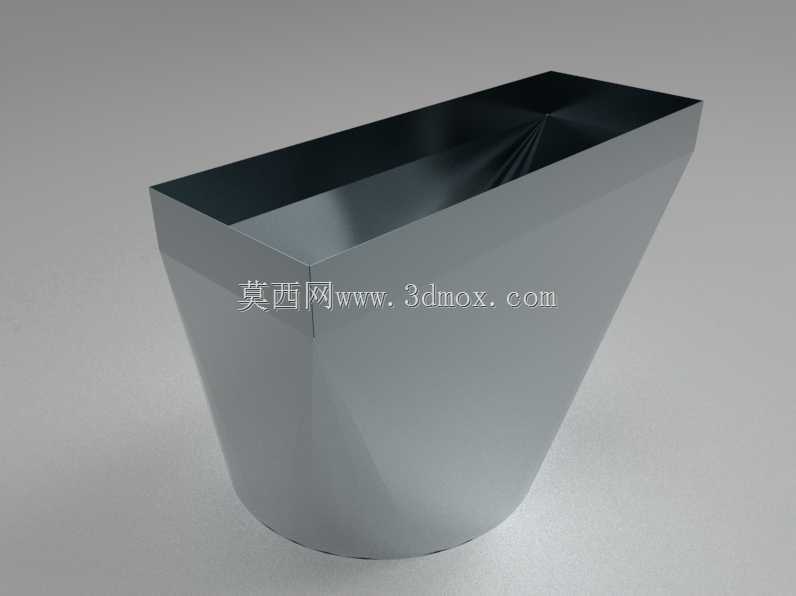

　　从结构设计思路来看，这类过渡件采用渐变截面设计，上端为矩形开口，可直接与方形管路或者设备的方形法兰接口匹配，下端为圆形开口，适配标准圆形管路的法兰或者焊接接口，整个侧壁从方形端的四个直边、四个折角位置，平滑过渡到圆形端的整圆周曲面，没有突兀的折角或者截面突变，整个流道内壁保持连续顺滑，介质从一端流入后，会顺着渐变的侧壁平滑改变流向，逐步适配另一端的截面形状，不会在局部形成涡流区。设计这类结构时，首先要确认两端对接接口的尺寸边界，上端方形接口的长宽尺寸需要和对接的方形管路或者设备出口的安装尺寸完全匹配，下端圆形接口的直径要符合对接圆形管路的公称通径要求，整个过渡段的高度需要根据两端截面的尺寸差来确定，尺寸差越大，过渡段需要的高度就越高，避免过渡段锥度过大导致流道转向过急，一般来说过渡段的侧壁倾斜角度不宜超过45度，否则会大幅提升局部阻力系数，同时也会增加钣金成型或者机加工的难度。

　　从安装边界来看，这类过渡件两端都可以根据实际需求设计法兰边或者焊接坡口，采用法兰连接时，两端法兰的螺栓孔位需要和对接接口的孔位完全对齐，密封面的平面度要满足密封要求，避免介质泄漏；采用焊接连接时，两端接口的壁厚要和对接管路的壁厚保持一致，保证焊接强度。对于输送粉体或者含尘气体的工况，过渡件的内壁要做光滑处理，不能有凸起或者凹陷的结构，避免粉体在拐角处堆积，长期堆积可能会导致管路堵塞，甚至在输送易燃易爆粉体时引发安全隐患。对于输送液体介质的工况，要根据介质的腐蚀性选择对应的材质，普通工况可以采用Q235钣金焊接成型，腐蚀工况可以采用不锈钢或者玻璃钢材质，大尺寸的通风用过渡件还可以采用镀锌板咬口成型，降低制造成本。

　　在实际选型使用时，需要注意过渡件的安装方向，要根据介质流向选择方形端或者圆形端作为入口，一般来说如果是从方形设备出口接圆形管路，方形端作为入口，圆形端作为出口，流道从方形逐步收缩或者扩展到圆形，流场分布更均匀；如果是圆形管路接方形设备入口，则反向安装即可。另外在管路布设时，这类过渡件尽量不要安装在管路的最低点，避免积液或者积料，如果必须安装在低位，需要在过渡件最低位置设置排污口或者清灰口，方便定期清理积存的介质。在结构强度方面，对于负压工作的管路，比如除尘系统的吸入段，过渡件的外壁需要根据负压大小设置加强筋，避免工作时被大气压压瘪；对于正压输送的管路，要根据工作压力计算壁厚，保证承压能力满足工况要求，避免工作时出现鼓胀或者焊缝开裂的问题。这类过渡结构相比采用多段弯头拼接的异径对接方案，流阻更低、密封点更少、安装更便捷，是异截面管路对接场景中最常用的连接部件。
