Aquecedor立式工业电加热设备结构设计

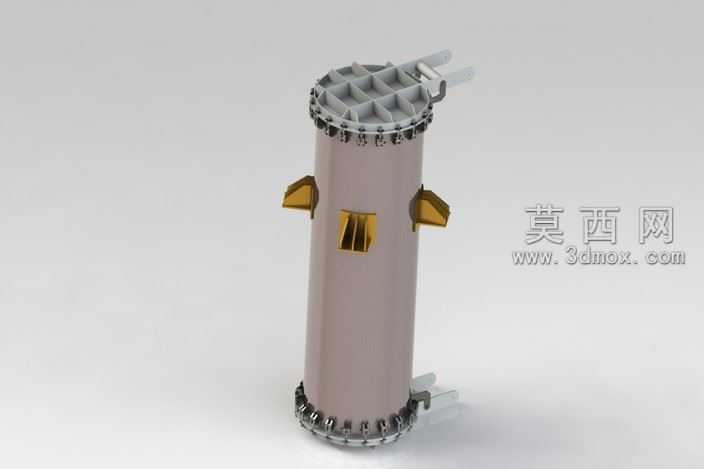

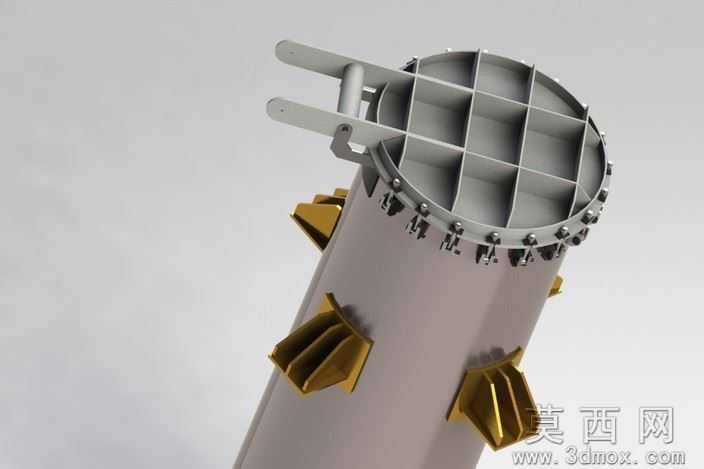

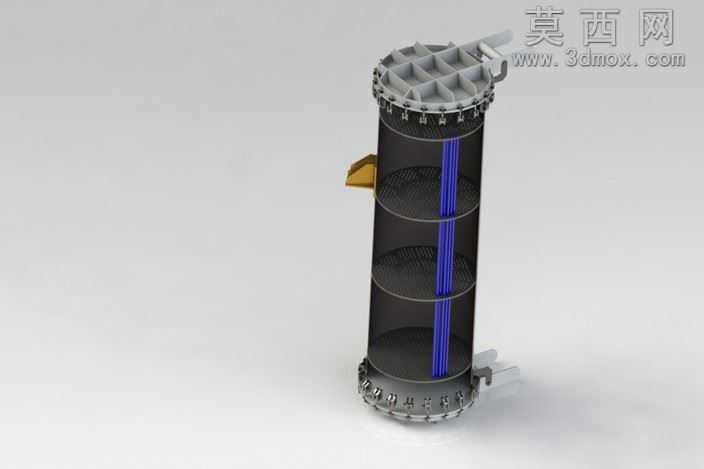

本作品为立式工业电加热器三维设计方案，整体采用立式圆柱罐体结构，建模阶段严格遵循给定的尺寸参数完成全比例还原，罐体总长度设定为5000mm，筒身主体直径为1500mm，所有尺寸均取整数值保证加工适配性。建模过程中首先搭建罐体的基础骨架，以中心轴线为基准完成上下法兰端盖、筒身壁面的曲面建模，上下端盖均采用带螺栓孔的法兰连接结构，均匀排布的螺栓孔位完全匹配工业压力容器的密封连接标准，端盖表面额外设计了格栅状加强筋结构，通过等距阵列的筋条提升端盖的结构强度，避免高温工况下出现形变。筒身内部共设置352根加热管，单根加热管直径为1.1/2英寸，所有加热管沿罐体轴向平行排布，通过多层水平支撑板完成固定，每层支撑板均设计镂空网孔结构，既保证加热管的定位稳定性，又不会阻碍罐内介质的流动循环。筒身侧面分别设置介质进出口接口，进出口采用错位排布方式，延长介质在罐内的停留时间，提升热交换效率。材质渲染阶段，筒身外壁采用哑光深灰金属材质模拟碳钢罐体质感，上下法兰及螺栓采用亮面不锈钢材质，突出金属部件的加工光泽，内部加热管采用深蓝色绝缘耐高温材质，与深色筒身形成清晰的视觉区分，侧面接口采用黄铜金属材质还原工业管件的真实质感。设计过程中充分考虑设备的安装维护需求，顶部端盖设计为可拆卸结构，方便后期更换内部加热元件，底部设置支撑固定结构，保证设备立式安装的稳定性，整体结构紧凑合理，完全匹配工业流体加热的实际使用场景，所有部件的建模精度均满足后续工程出图、加工生产的使用要求。
