老式铸铁散热器热成本分配装置设计

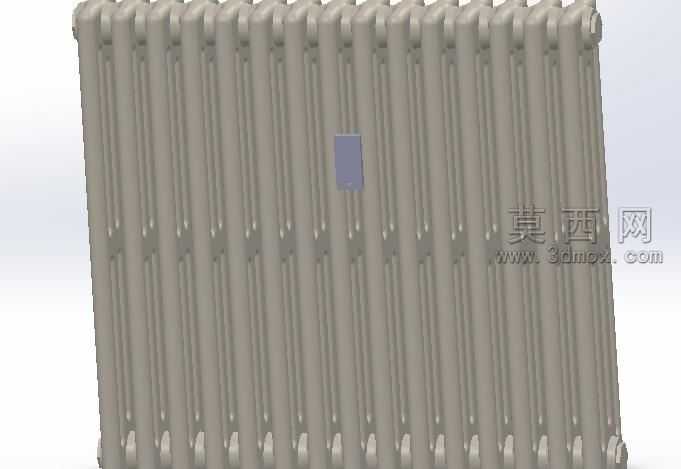

本作品针对传统老式铸铁采暖散热器的热成本计量需求开展三维建模设计，首先基于民用建筑常见柱式铸铁散热器的通用尺寸完成主体结构复刻，建模阶段严格还原铸铁散热器的柱翼造型、连接接口、表面铸造纹理特征，保证整体比例与实物完全一致。建模过程中采用参数化设计方式，先绘制单片散热器的截面轮廓，通过拉伸、阵列命令生成整组散热器的主体结构，对柱体间的连接筋、上下水口的螺纹结构做精细化处理，还原铸铁构件厚重的质感特征。热成本分配器部分采用模块化设计思路，将其安装位置设定在散热器正面居中区域，建模时充分考虑分配器与散热器表面的贴合度，预留安装固定的卡扣结构，保证装配逻辑符合实际安装场景。材质渲染阶段，为散热器主体赋予哑光铸铁材质，调整材质粗糙度、金属度参数还原铸铁表面氧化后的哑光灰质感，对铸造产生的细微凹凸纹理做贴图处理，提升模型真实感；热成本分配器外壳采用工程塑料材质，设置浅灰哑光质感，与铸铁主体形成明确的材质区分。结构设计上充分考虑老式铸铁散热器的应用场景，分配器采用低功耗设计结构，外壳做防水防尘的造型处理，适配供暖环境下的温湿度条件，整体装配无干涉，各部件连接逻辑清晰，既还原了传统铸铁散热器的外观特征，也完成了热成本分配装置的适配设计，可用于采暖系统改造的方案演示、热量计量装置的安装教学等场景，建模过程中对细节的把控保证了模型可直接用于工程演示、虚拟装配等用途。
