压力机折叠式冲孔安全防护板结构

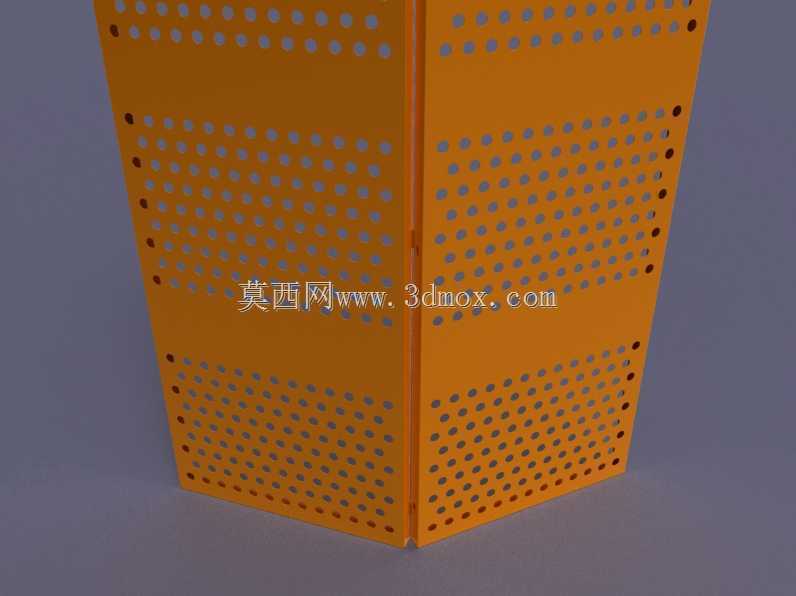

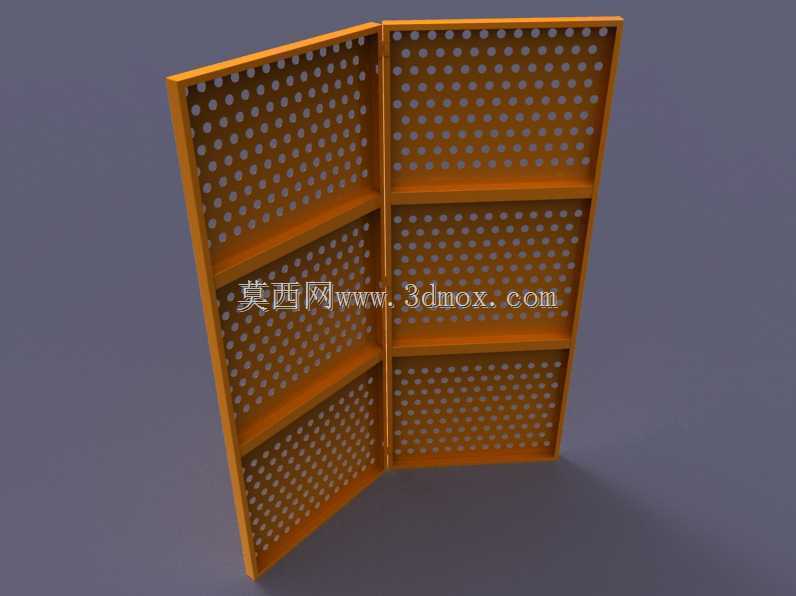

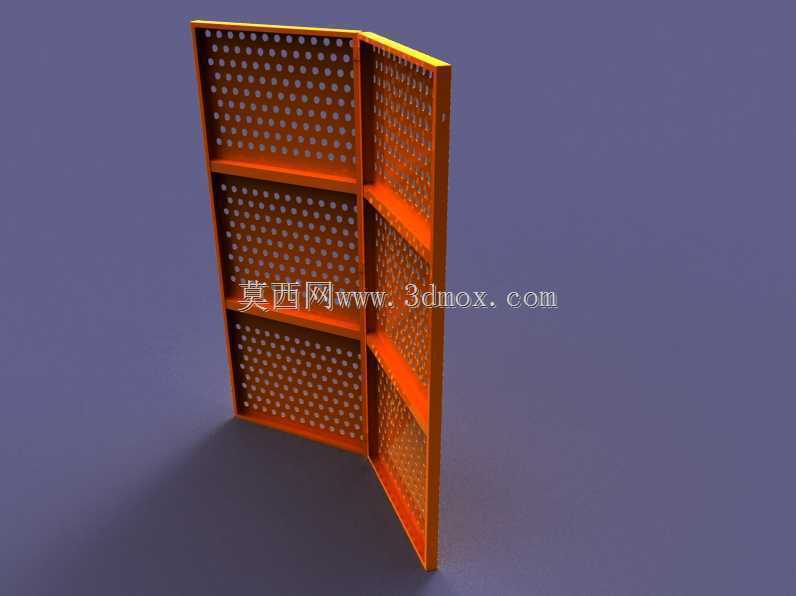

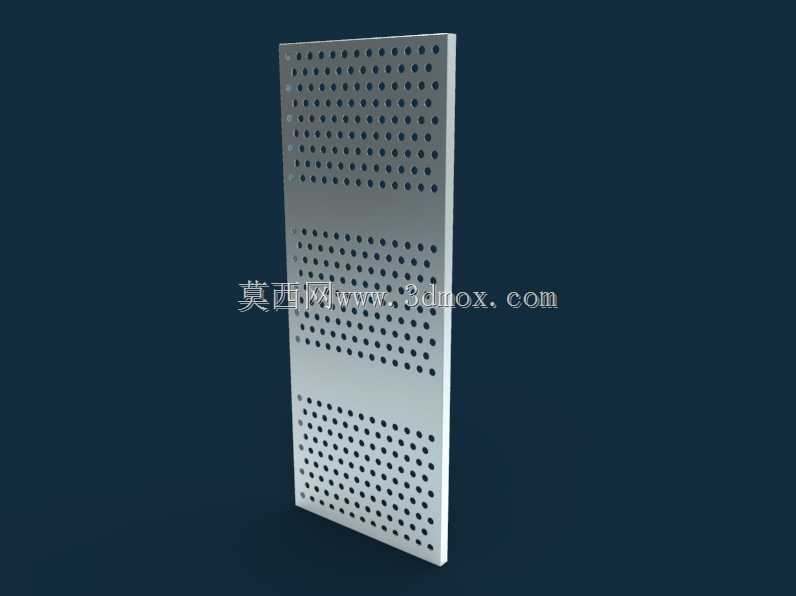

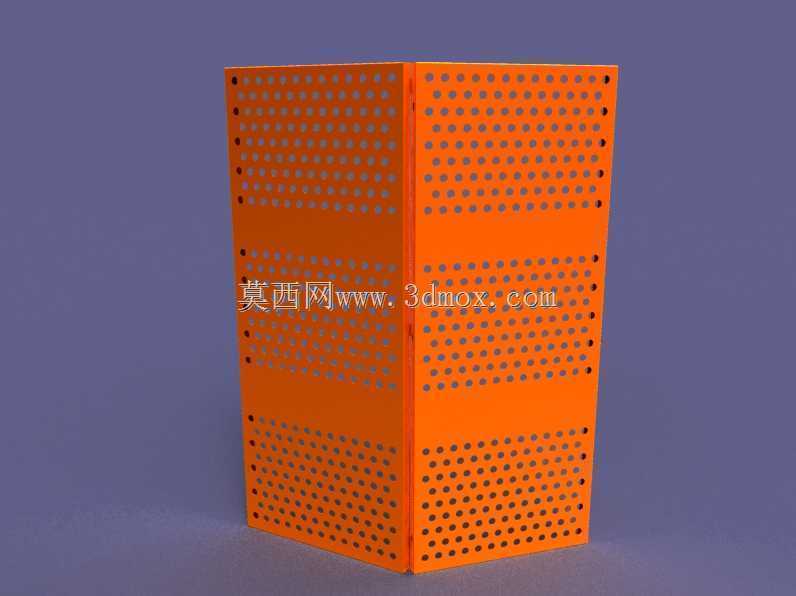

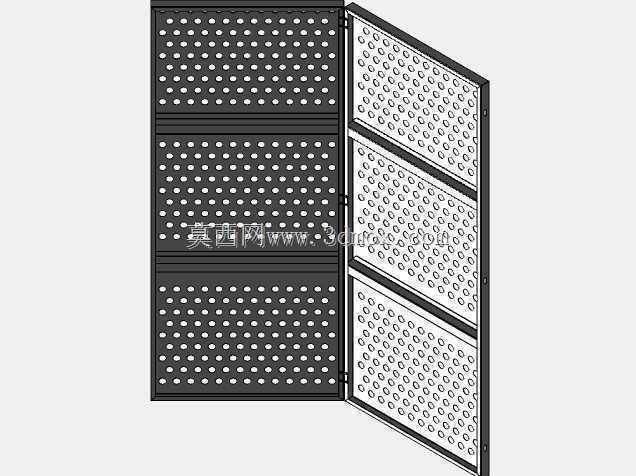

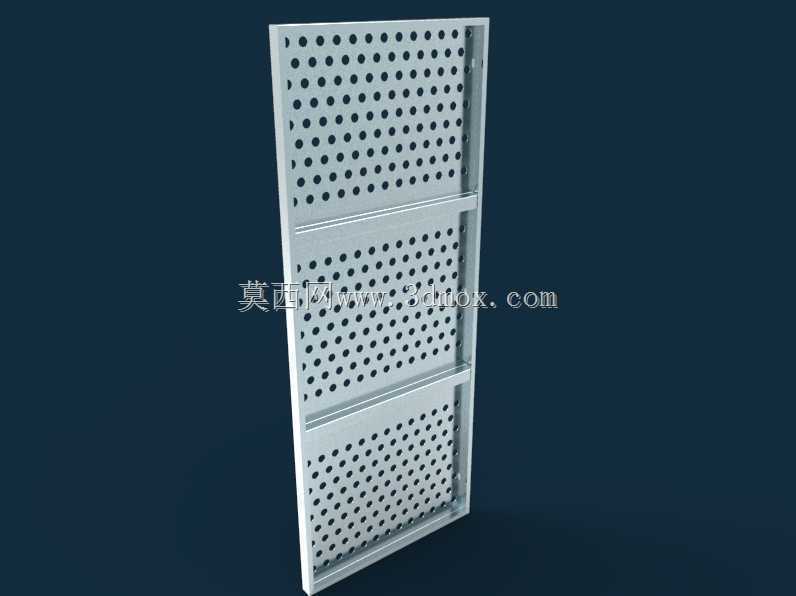

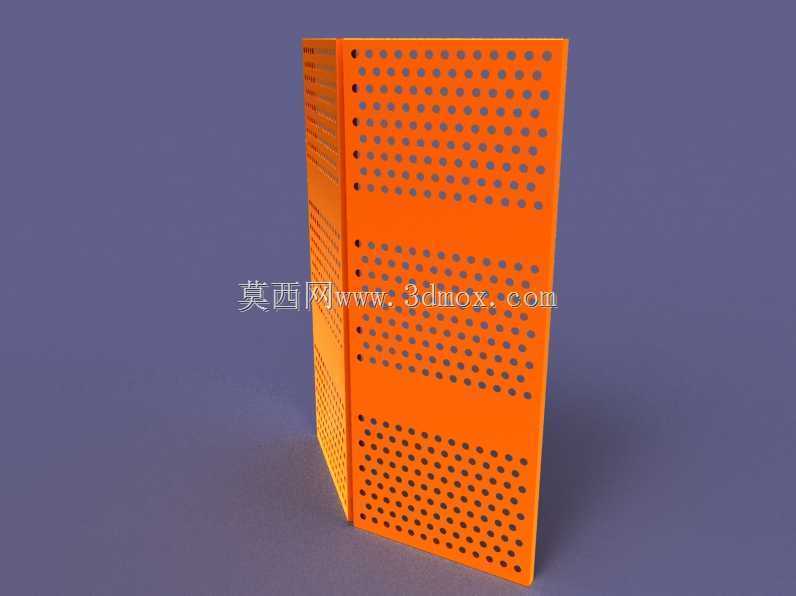

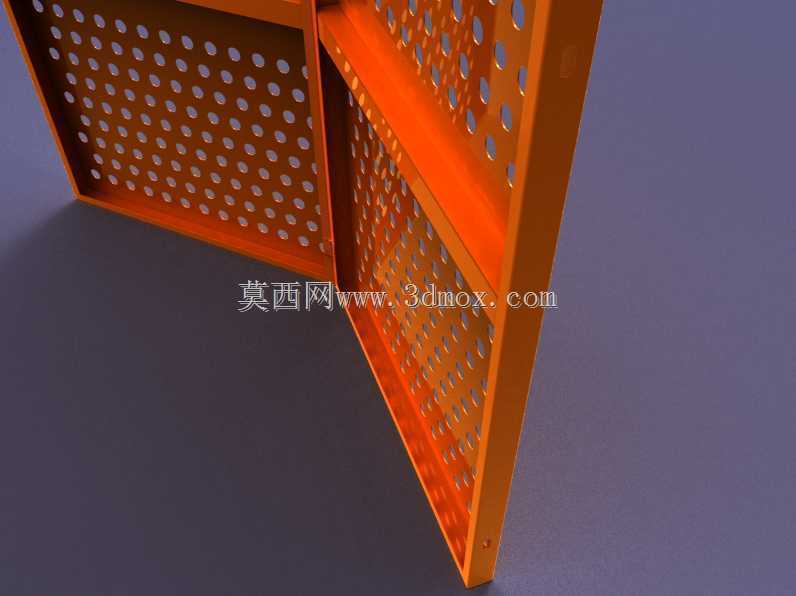

　　在冲压加工车间的日常生产场景中，压力机作业区域的安全防护始终是设备运维与生产管理的核心环节，这款折叠式冲孔防护板，正是针对开式、闭式机械压力机滑块运行侧的防护需求设计的结构件。不同于传统固定式整体护板，该结构采用多段铰接折叠的形式，能够跟随压力机滑块的上下行程做同步伸缩运动，在滑块下行完成冲压作业的全行程中，始终将模具作业区域与操作人员的操作侧做物理隔离，避免操作人员肢体误入危险区间，同时也能阻挡冲压过程中产生的边角料、氧化皮碎屑飞溅伤人。从结构设计逻辑来看，护板主体采用冲孔钣金作为面板材质，板面均匀排布的圆形通孔并非随意设置，孔位间距与孔径经过匹配计算，在保证结构整体刚度的前提下，尽可能降低护板自身重量，

　　减少滑块往复运动时护板伸缩带来的附加惯量，同时冲孔结构也便于操作人员观察模具内部的工件定位状态，不会因为护板遮挡完全阻断视线，兼顾防护性与操作可视性。多段护板之间采用内嵌式铰接结构，相邻段护板的侧边做折边强化处理，折边高度根据单段护板的长度匹配，避免长尺寸钣金段在伸缩过程中出现翘曲、卡滞，每段护板的上下端都设置有导向限位结构，与压力机机身侧的导向槽配合，保证护板折叠伸缩时的运动轨迹与滑块行程方向平行，不会出现偏摆剐蹭。在安装边界的适配设计上，该护板的上端安装座直接与压力机滑块的侧端面连接，随滑块同步运动，下端安装座固定在压力机工作台的侧立面上，固定端的连接孔位设计为长圆孔形式，

　　允许安装时根据不同压力机的台面到滑块下死点的实际距离做上下微调，适配不同行程参数的压力机设备。护板完全伸展时的总长度覆盖压力机滑块从最大开启高度到下死点的全行程距离，完全折叠后各段护板层叠收纳在工作台侧的固定座上方，不会占用过多的模具安装空间，也不会干涉工件的上下料操作。不同于全封闭的钢板护罩，这种冲孔折叠结构的通风性更好，长时间冲压作业时，模具区域产生的热量可以通过冲孔快速散出，不会因为护板封闭导致模具区域温度聚积，影响冲压件的成型精度。在钣金折弯工艺的处理上，每段护板的两侧折边都做了圆角过渡处理，避免伸缩过程中锐边剐蹭相邻护板的表面，同时也能消除安装调试过程中的割手风险，铰接轴采用耐磨销轴配合铜套的结构，

　　长期往复伸缩运动时也不会出现过快磨损，降低日常维护的频次。针对不同吨位压力机的防护需求，该结构的单段护板长度、冲孔孔径、板材厚度都可以做参数化调整，小吨位高速压力机可以选用更薄的板材、更小的单段长度，降低运动惯量适配高速往复行程，大吨位重型压力机则可以适当增加板材厚度，提升护板的抗冲击性能，应对大吨位冲压时更强的碎屑飞溅冲击力。实际应用中，这类折叠护板不仅可以用在压力机的操作侧防护，也可以适配在压力机的传动侧、后背侧，替代传统的固定式铁丝网防护，解决固定式护板无法跟随滑块运动、防护区间存在动态缺口的问题，在设备检修、模具更换时，也不需要完全拆除护板，只需要将护板完全折叠收纳，即可留出足够的操作空间，相比整体式可拆卸护板，减少了拆装环节的工作量，也避免了护板拆除后未及时复位带来的安全隐患。
