制动压力机转角式冲孔维修防护结构

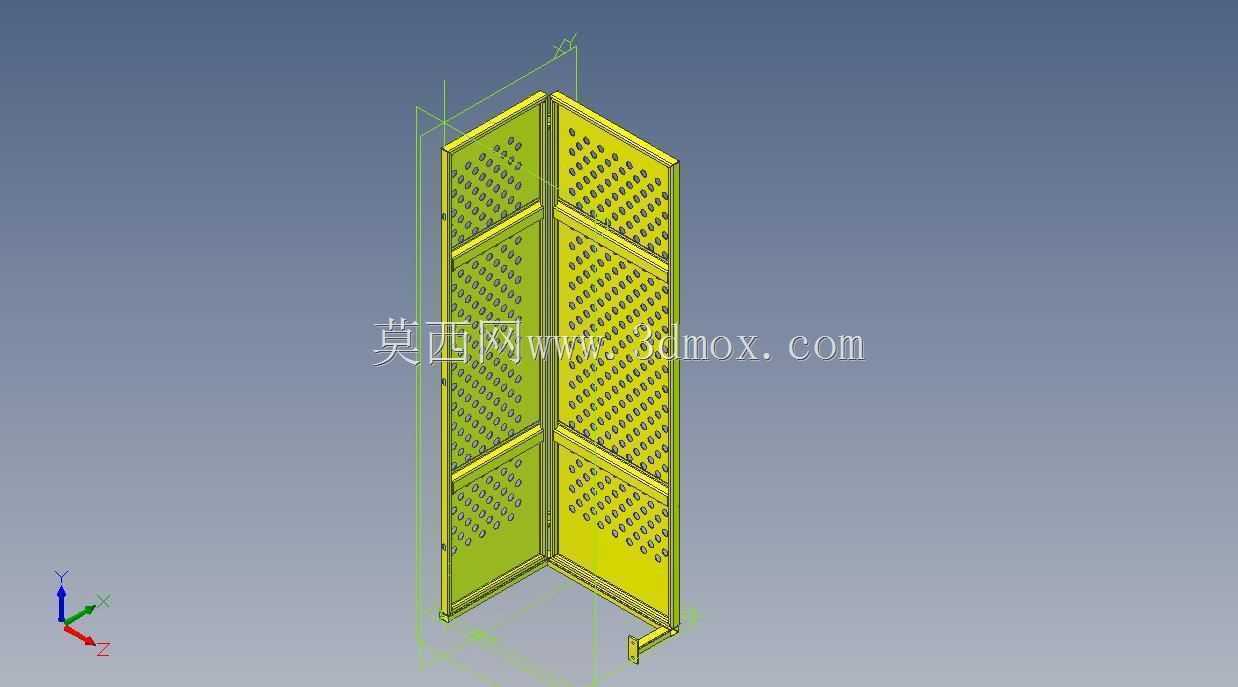

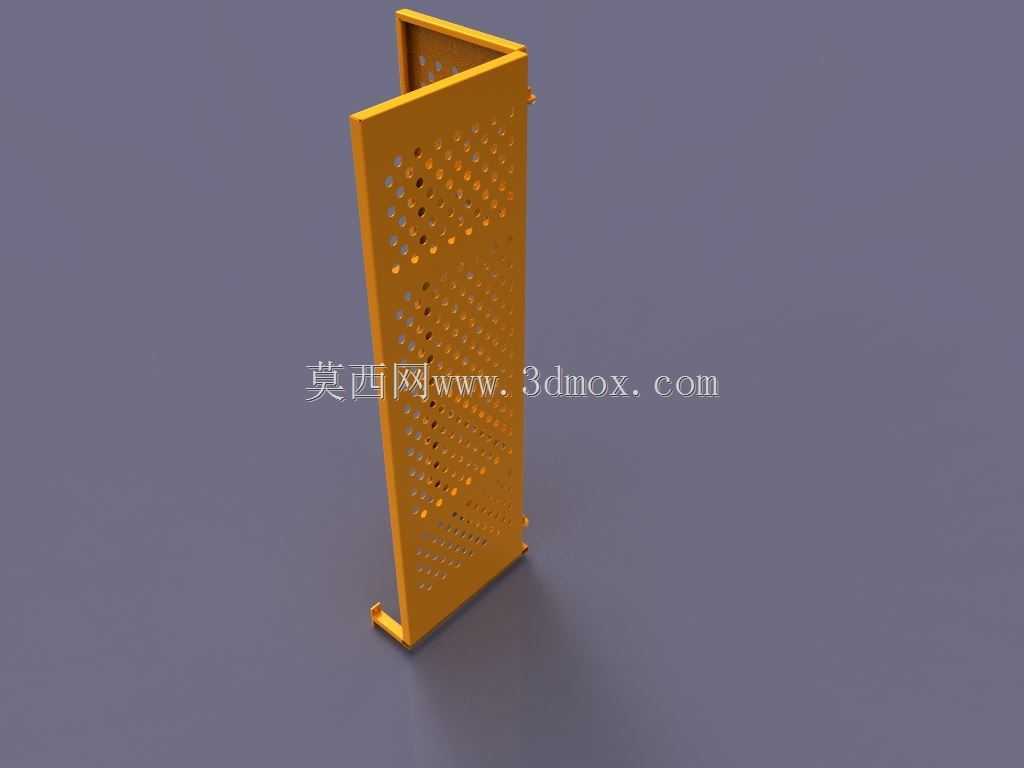

　　在冲压车间的设备运维场景里，制动压力机作为承担板材冲裁、成型工序的核心锻压设备，其传动侧与操作侧的外露运动部件，一直是设备安全防护的重点管控区域，尤其是设备长期运行后原有防护件出现变形、冲孔堵塞、焊缝开裂的情况时，更换适配的维修防护罩，是恢复设备安全防护等级、避免运维与操作过程中出现机械伤害的核心举措。这款转角式维修防护罩，针对制动压力机立柱转角位置的防护盲区设计，区别于常规平面式护板只能覆盖单一侧面的局限，采用90度折弯一体成型的主体结构，能够同时贴合压力机相邻两个立面的安装基准，无需在转角位置拼接两块独立护板，从根源上消除了拼接缝隙带来的碎屑飞溅、肢体误入的防护漏洞。护板整体采用等厚度冷轧钢板折弯加工，

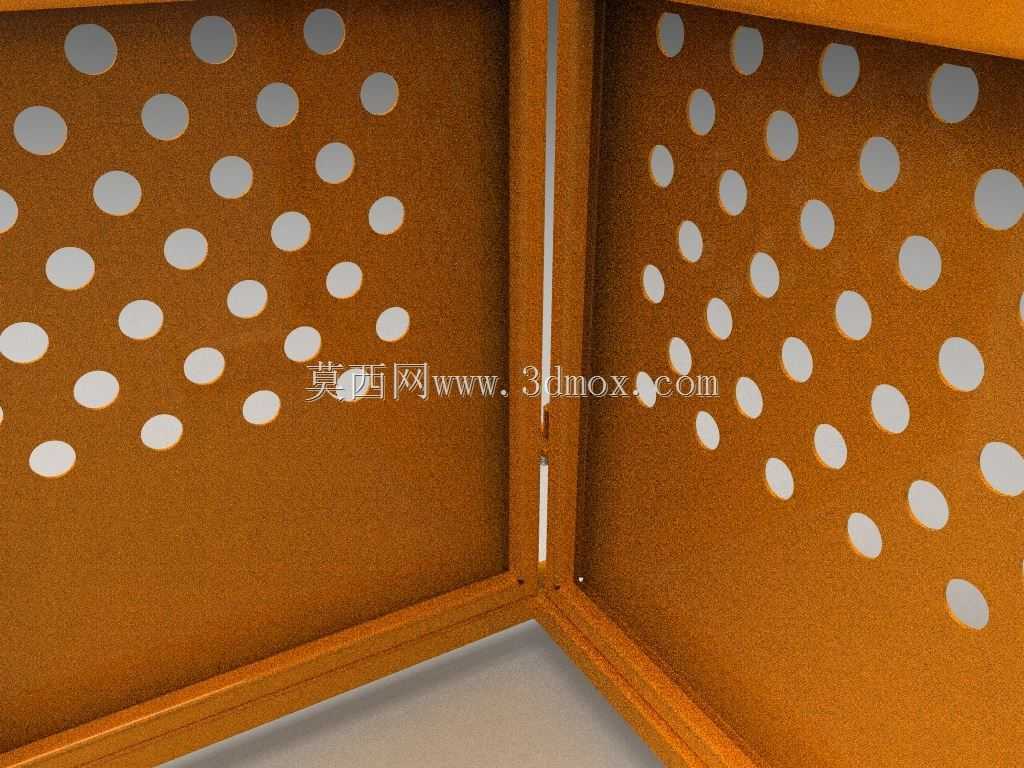

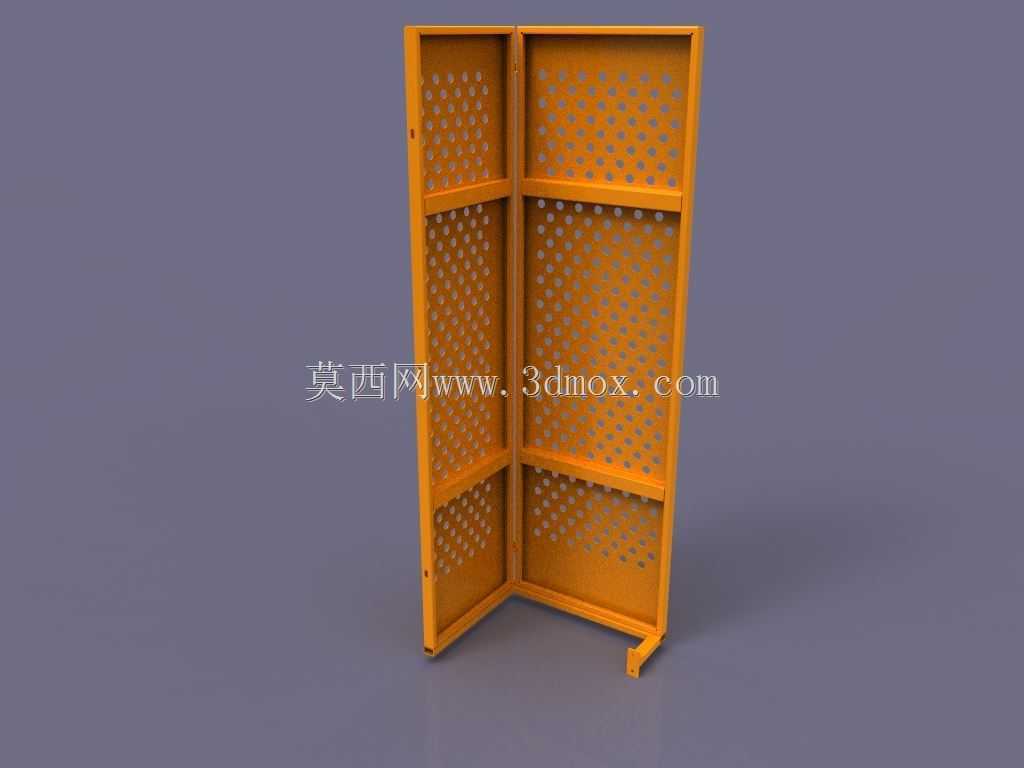

　　三个横向布置的加强筋沿护板高度方向等距分布，将每侧护面分隔为三个独立的冲孔区域，这种分区域的加强设计，一方面能够提升薄钢板的整体结构刚度，避免压力机运行过程中的持续振动导致护板产生共振异响，甚至长期振动出现固定螺栓松脱的问题；另一方面，分区域的冲孔布局也能平衡防护性能与散热需求，护板上密布的等直径冲孔，既可以阻挡直径大于孔径的杂物、工具不慎掉入设备传动区域，也能让设备运行过程中制动模块产生的热量及时通过孔洞散出，避免封闭护罩导致局部积热，加速制动摩擦片的老化磨损。从安装边界来看，这款护罩的折弯内角严格匹配压力机立柱转角的外角尺寸，安装时折弯边能够完全贴靠在设备的安装基准面上，护板底部预留的折边定位结构，

　　能够卡在设备基座的预设定位槽内，安装时无需反复调整对位，只需要将护罩沿定位槽滑入到位，再通过护板边缘预留的沉头安装孔拧入固定螺栓即可完成更换，整个更换过程不需要对设备原有结构进行二次加工，适配常规开式制动压力机的转角位置安装尺寸，不会与周边的制动管路、操作按钮盒、行程开关支架产生运动干涉。在实际使用场景中，这类维修防护罩主要承担三个层面的作用：第一是物理隔离作用，将压力机运行过程中高速往复运动的制动连杆、偏心轮等传动部件与外部操作区域完全隔开，避免操作人员在清理设备、调整模具位置时，肢体不慎接触到运动部件造成伤害；第二是碎屑阻挡作用，压力机在冲裁加工过程中会产生细小的金属边角料，部分碎屑会随着滑块的往复运动被弹飞到设备侧方，带冲孔的护板能够有效阻挡这类高速飞溅的碎屑，避免碎屑飞出伤到周边的作业人员，同时冲孔不会遮挡操作人员观察设备内部运行状态的视线，能够在防护的同时随时查看制动模块的工作状态，及时发现制动片磨损、螺栓松动的异常情况；第三是设备防护作用，能够避免车间日常清扫过程中，清扫工具、洒水等接触到设备内部的制动元件与电气线路，减少外部环境因素对设备核心部件的侵蚀，延长制动模块的维护周期。在设计这款护罩的过程中，首先要考虑的是现场维修替换的适配性，不能为了提升防护性能随意放大护罩的外形尺寸，否则会占用压力机周边的操作空间，甚至影响模具更换时的作业空间，因此护板与设备内部运动部件之间预留的安全间隙经过反复校核，

　　既保证运动部件在全行程范围内都不会与护板产生刮擦，也尽可能压缩护罩的外凸尺寸，减少对操作空间的占用。其次是冲孔的参数选择，冲孔直径过大无法起到有效的防护作用，直径过小又会影响散热与视线通透效果，同时冲孔的排布采用错排布局，相比直排布局能够在相同开孔率下提升护板的整体结构强度，避免护板受外力撞击时沿冲孔排布方向出现开裂。另外，护板的所有边缘都做了折边钝化处理，没有裸露的锋利板边，避免安装与后续维护过程中划伤作业人员，固定孔全部采用沉头设计，螺栓拧紧后螺栓头不会突出护板表面，防止勾挂操作人员的衣物或者擦拭用的棉纱，消除附加的安全隐患。在实际的设备运维工作中，很多车间的压力机原有防护罩损坏后，会临时采用整块钢板焊接替代，这种临时护板虽然能起到阻挡作用，但完全封闭的结构会导致制动模块散热不畅，同时无法观察内部运行状态，很容易出现制动片过热磨损、故障发现不及时的问题，而这种带冲孔的转角式一体护罩，刚好平衡了防护、散热、观察三方面的需求，是制动压力机侧方转角位置防护替换的适配结构。
