钣金结构通风散热百叶窗盖板

　　这类百叶窗盖板在工业场景里的应用覆盖面极广，从车间里的电气控制柜、户外一体化通信机柜，到生产线旁的小型设备防护壳体、嵌入式工控机外壳，甚至是大功率电源模块的外罩，都能见到这类结构的身影。它的核心作用从来不是单纯的遮挡，而是在实现壳体封闭防护的前提下，打通设备内部与外部的空气流通路径，把内部元器件运行产生的积热带出去，同时还要阻挡外界的飞溅水滴、大尺寸灰尘碎屑直接落入设备内部，避免电路短路、元器件卡滞这类常见故障。

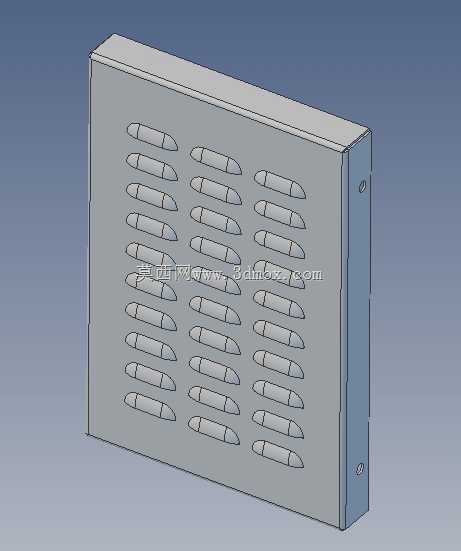

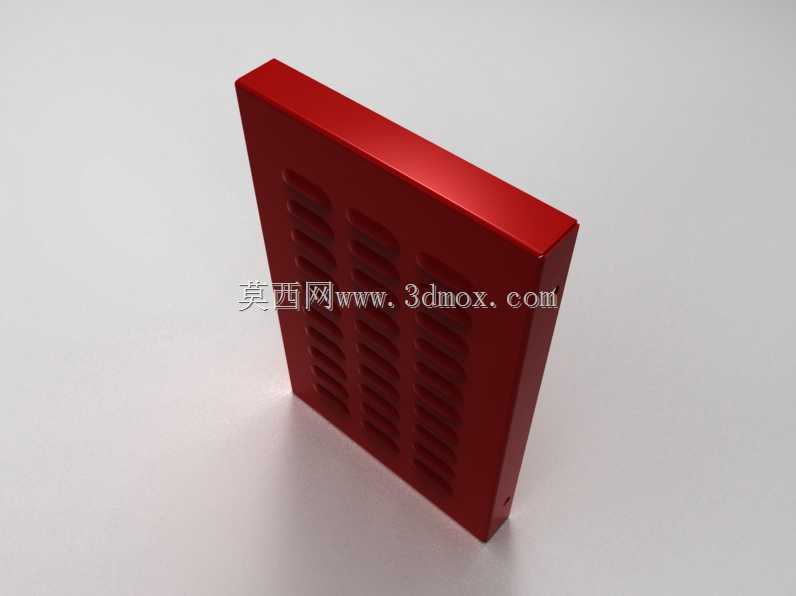

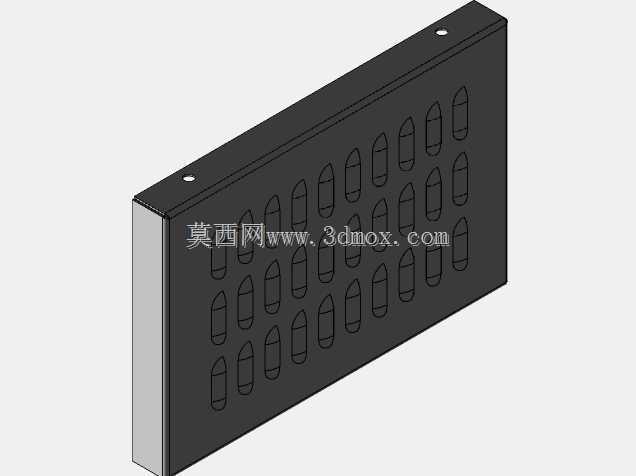

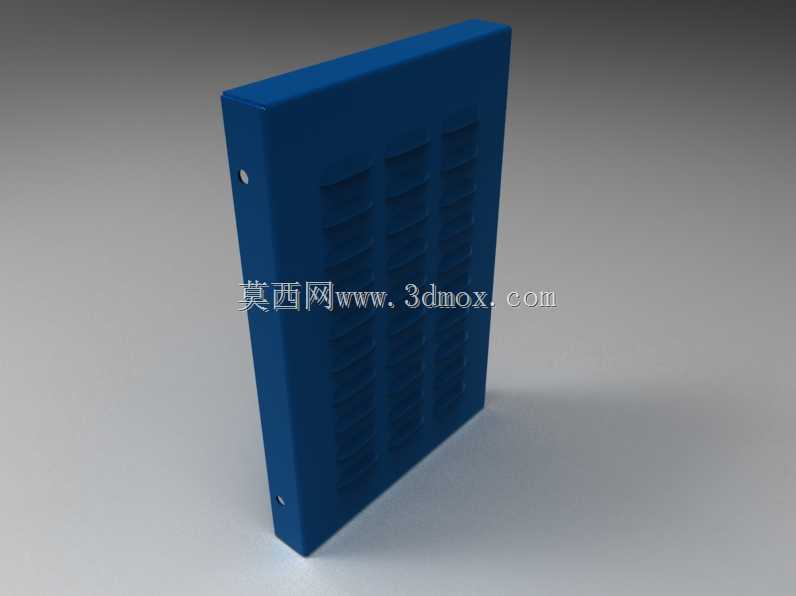

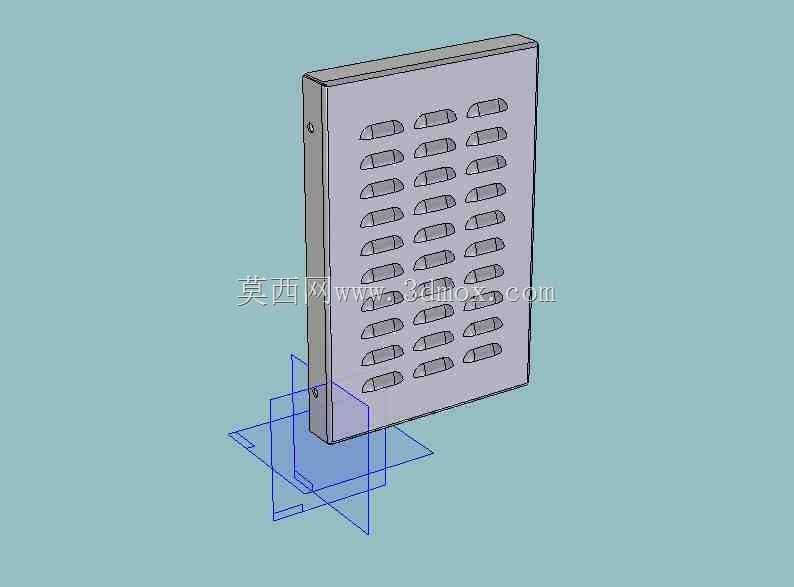

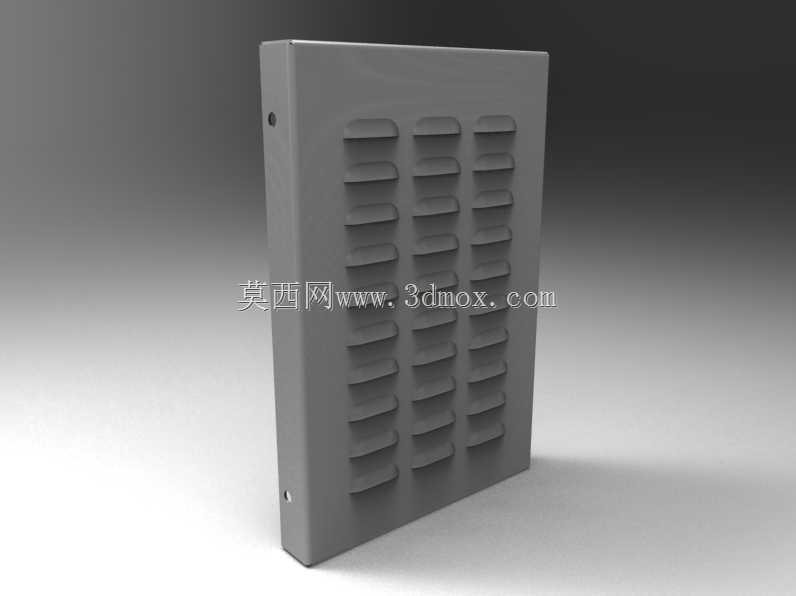

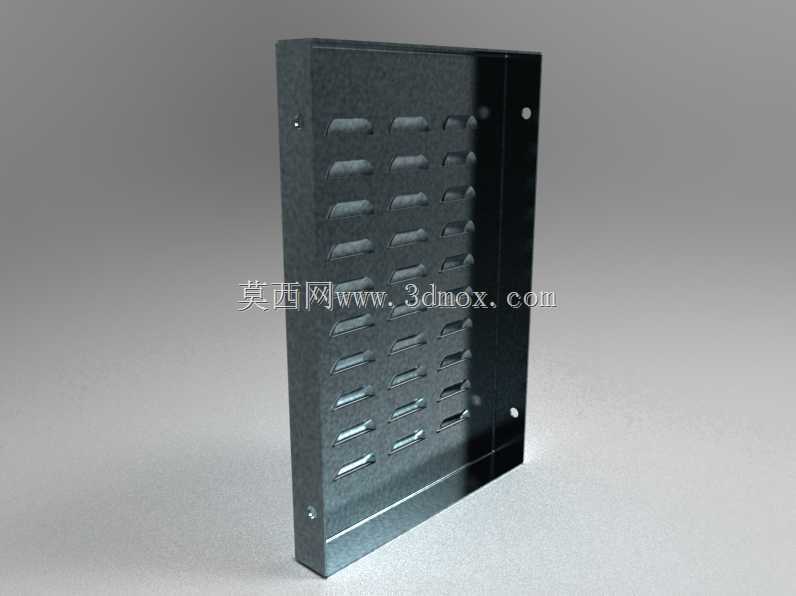

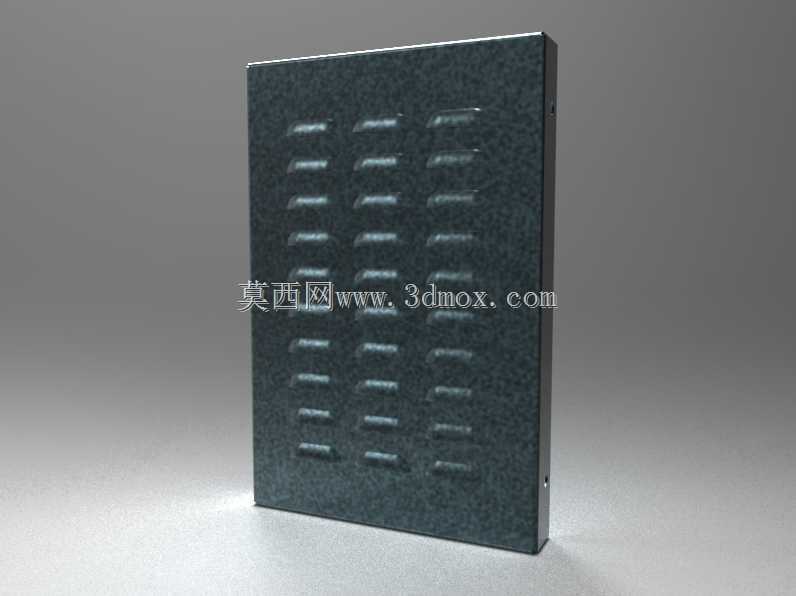

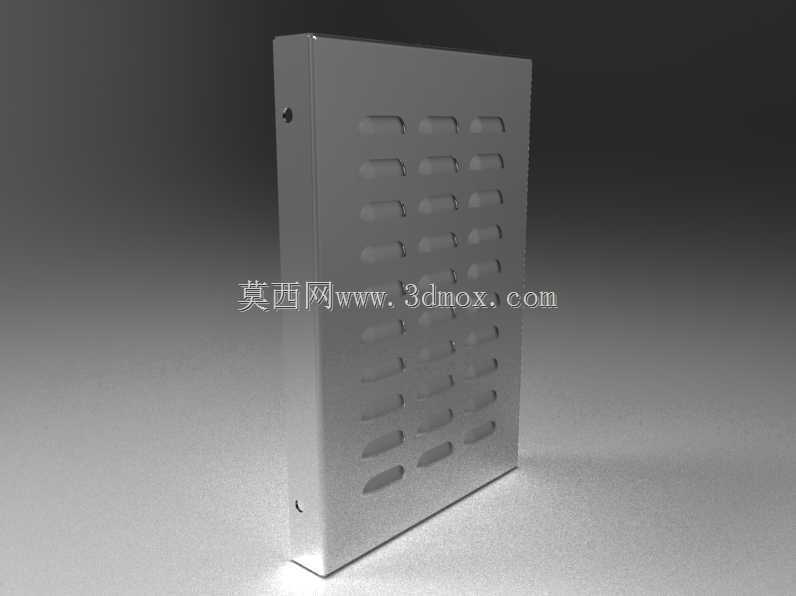

　　从结构设计的角度看，这类钣金百叶窗的排布逻辑完全围绕通风效率和结构刚性平衡来做。图中这款采用三列错位排布的百叶冲型，每一片百叶的冲压翻边角度控制在30度到45度之间，这个角度区间是经过大量实际验证的：角度过小会导致通风有效截面积不足，风阻变大，散热效率打折扣；角度过大则会让盖板的防护能力下降，垂直下落的水滴或者正面飞溅的杂物很容易顺着叶片缝隙进入壳体内部，同时过大的翻边角度还会降低钣金板面的整体刚性，容易在冲压后出现板面翘曲变形。每一列的叶片间距也不是随意设定的，间距过小会增加冲压时的板材应力集中，容易在叶片根部出现裂纹，还会提升冲压模具的加工难度；间距过大则会浪费板面空间，减少有效通风口的数量，直接影响通风量。

　　做这类钣金件的设计时，首先要明确安装边界的约束：这类盖板一般采用薄冷轧钢板或者镀锌钢板加工，板材厚度通常选1mm到1.5mm的规格，这个厚度区间既能保证冲压后叶片的成型刚度，不会因为轻微磕碰就出现叶片变形，也不会因为板材过厚导致冲压载荷过大，提升模具损耗和加工成本。盖板的侧边采用折弯翻边结构，翻边高度一般控制在15mm到20mm，翻边上预留的安装孔位要和适配的柜体边框安装孔严格对位，孔位公差一般控制在±0.2mm以内，避免现场安装时出现孔位错位无法装配的问题。盖板和柜体贴合的面可以根据防护等级要求，决定是否加装密封泡棉条，如果是户外使用的场景，还需要在百叶窗内侧加装防尘防虫的不锈钢丝网，丝网的目数根据使用场景的粉尘浓度选择，一般工业环境选20目到30目即可，既能阻挡蚊虫和大颗粒粉尘，也不会对通风效率造成过大影响。

　　很多刚接触钣金设计的工程师容易在这类零件上踩坑，最常见的问题就是忽略冲压成型的工艺性：比如把叶片的端部设计成尖锐直角，实际上冲压百叶的模具刀口很难做出完美的尖锐直角，而且尖锐位置在冲压时应力集中系数极高，批量生产时很容易出现板材撕裂的问题，所以叶片两端都会设计成圆弧过渡，降低应力集中的同时也能提升模具寿命。还有的设计为了追求极致通风量，把叶片的长度设计得过长，结果冲压后叶片自身刚性不足，稍微受点外力就出现凹陷变形，甚至导致整个盖板平面度超差，安装后和柜体边框之间出现缝隙。另外还要注意百叶的冲压方向，必须保证叶片的开口朝下，这样即使有少量溅落到盖板上的液体，也会顺着叶片的倾斜面向下流淌排出，不会倒灌进设备内部，这个细节看似简单，实际项目里因为百叶方向做反导致防护测试不通过的情况并不少见。

　　从实际使用的反馈来看，这类一体式冲压的百叶窗盖板比后期加装通风网罩的方案可靠性高很多：一体式结构没有额外的拼接缝隙，防护一致性更好，零件数量更少，现场装配的时候只需要拧上固定螺丝即可，不需要额外组装网罩、压条这些零散配件，能有效提升装配效率。而且钣金冲压的工艺成熟度极高，批量生产时的成本控制优势非常明显，只要模具调试到位，单件的生产节拍可以控制在几秒以内，尺寸一致性也远高于手工加工或者拼接的结构。针对有防腐要求的使用场景，这类盖板加工完成后还可以做喷塑、镀锌或者喷粉的表面处理，根据使用环境的腐蚀等级选择对应的处理工艺，比如海边高盐雾环境就需要做户外级粉末喷涂，盐雾测试时长要满足对应使用要求，避免短时间内出现锈蚀破损。
