嵌入式钣金安装箱结构设计方案

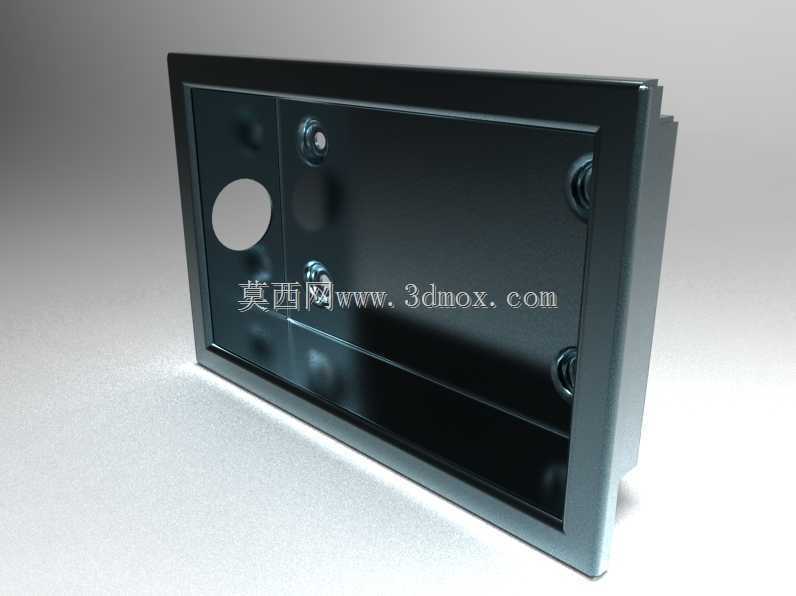

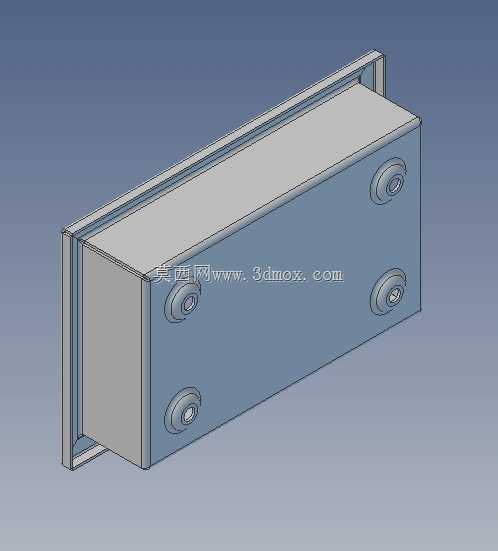

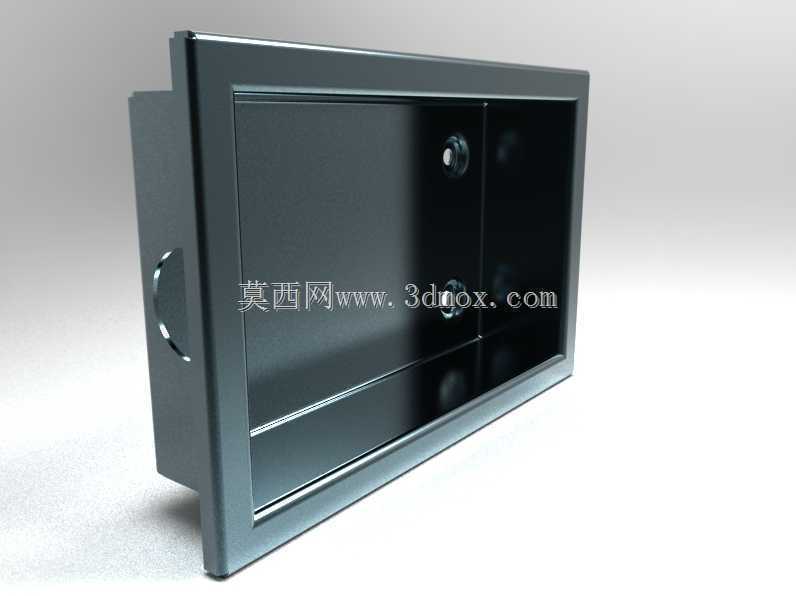

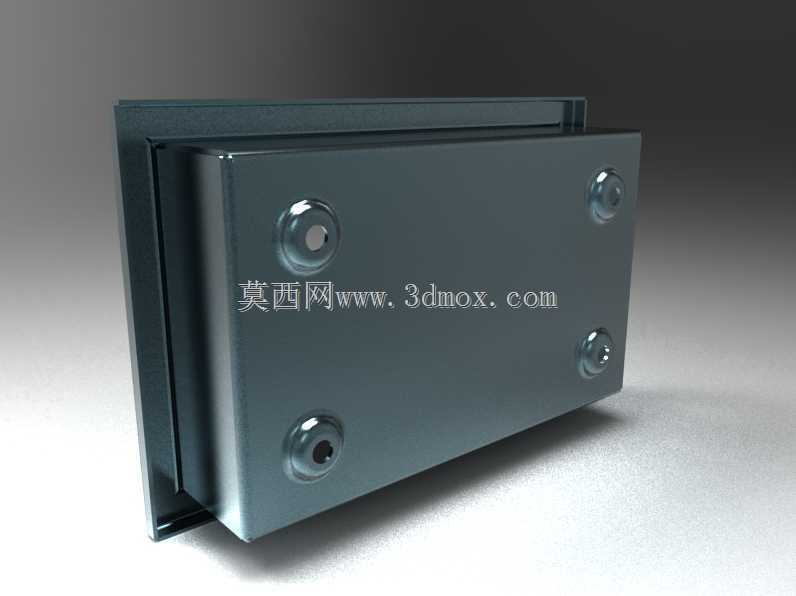

　　这类嵌入式安装箱多应用在工业控制柜、设备操作面板、楼宇弱电集成场景中，作为内嵌式的功能模块承载结构，需要在面板开孔后嵌入安装，正面与安装基面保持齐平，既可以容纳小型控制元件、接线端子、传感模块，也能作为嵌入式操作单元的外防护壳体，避免内部构件外露积尘、受外力磕碰，同时兼顾安装后的外观整洁度。从结构特性来看，该箱体采用钣金折弯工艺成型，整体为带外翻边的矩形腔体结构，外翻边作为安装定位面，嵌入安装基面的开孔后，翻边贴合在安装面板外侧，承担轴向定位作用，无需额外设计外露的固定耳，安装后表面无突出的固定结构，视觉整体性更强。箱体侧壁设计有内凹的抠手位，方便在检修维护时将整个箱体从安装孔位中拉出，无需额外设计外置拉手，

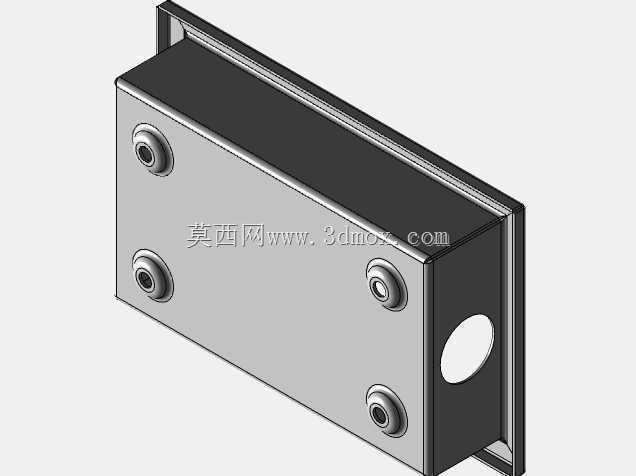

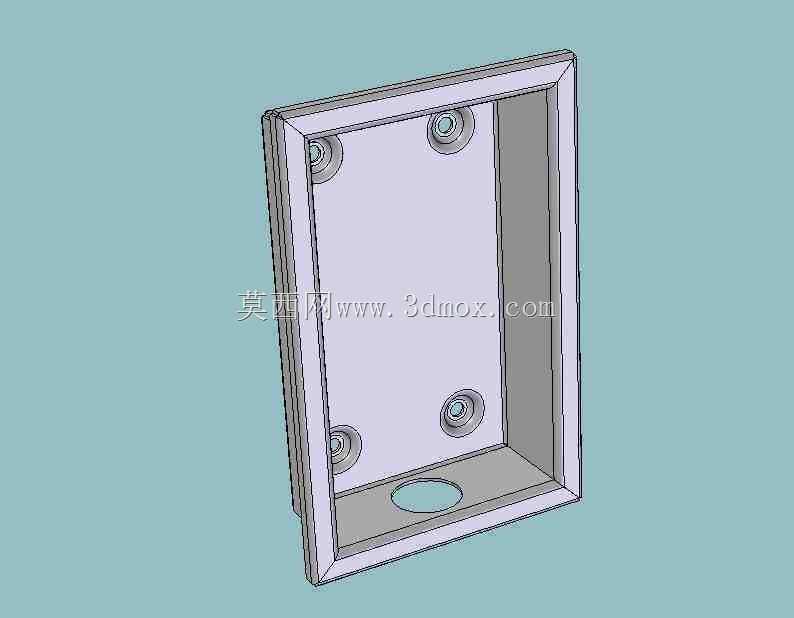

　　进一步保证了安装面的平整性，也避免外置拉手在设备运行过程中被误碰勾挂。腔体内部预留了充足的元件安装空间，侧壁可根据实际搭载的元件类型开设固定孔位、走线孔，适配不同规格的小型功能模块安装需求，钣金材质的壳体本身具备一定的电磁屏蔽能力，可降低内部弱电元件受外界电磁干扰的概率，同时金属壳体的散热性能优于塑料材质壳体，适配小功率发热元件的长期运行需求。在设计思路上，这类嵌入式钣金箱体优先考虑安装适配性与加工便利性，所有折弯边均采用统一的折弯半径，减少钣金加工时的模具调整次数，外翻边的宽度根据安装面板的厚度做适配设计，保证翻边贴合后不会出现缝隙过大或者安装卡滞的问题，腔体的深度根据常规内嵌元件的尺寸做通用化设计，

　　可覆盖多数小型嵌入式模块的安装需求。箱体的边角处做小圆弧过渡处理，既避免钣金锐边在安装、检修过程中划伤操作人员，也能降低折弯处的应力集中，提升整体结构强度。从安装边界来看，该箱体的嵌入部分尺寸与安装面板的开孔尺寸采用间隙配合，单边预留0.1-0.2mm的安装间隙，既方便箱体顺利嵌入，也不会因间隙过大导致安装后出现晃动，外翻边的尺寸比开孔尺寸单边宽出10-15mm，保证足够的贴合面，可通过在翻边背面打胶或者在腔体内部加装固定压片的方式完成与安装面板的固定，适配不同厚度的金属、非金属安装面板。在实际应用中，这类安装箱可根据使用场景调整板材厚度，常规工业场景下选用1.2-1.5mm厚度的冷轧钢板即可满足结构强度需求，

　　若应用在有防腐蚀要求的场景，可更换为不锈钢板材或者在冷轧钢板表面做喷塑、镀锌处理，提升壳体的耐锈蚀能力。箱体正面可根据需求加装透明视窗或者面板盖板，若搭载需要观察状态的元件，可在正面预留视窗安装位，若需要对内部元件做封闭防护，可加装同材质的钣金盖板，通过卡扣或者螺丝与翻边连接，兼顾防护性与检修便利性。设计这类钣金箱体时，需要提前核算折弯扣除量，保证成型后的腔体尺寸、翻边尺寸符合设计公差要求，避免出现成型后尺寸偏差导致无法嵌入安装孔位的问题，同时在腔体的折弯拼接处采用满焊或者点焊后打磨处理，保证拼接处的平整性与结构强度，避免长期使用后出现拼接缝开裂的问题。
