可调式丝锥扳手配套M12丝锥结构设计

　　在金属切削加工的手动攻丝作业场景中，丝锥扳手是配套丝锥完成内螺纹加工的核心夹持工具，这套可调式丝锥扳手搭配M12规格丝锥的结构，主要面向单件小批量生产、设备现场维修、装配工位配作螺纹孔的作业需求，区别于机用攻丝的动力驱动模式，手动攻丝过程中操作者可通过手感实时调整进给力度与转动角度，避免小规格丝锥因刚性不足发生折断，尤其适合M12这类中等规格普通螺纹的手工加工场景，在钣金加工、设备维保、五金装配、非标工装制作等领域应用广泛。

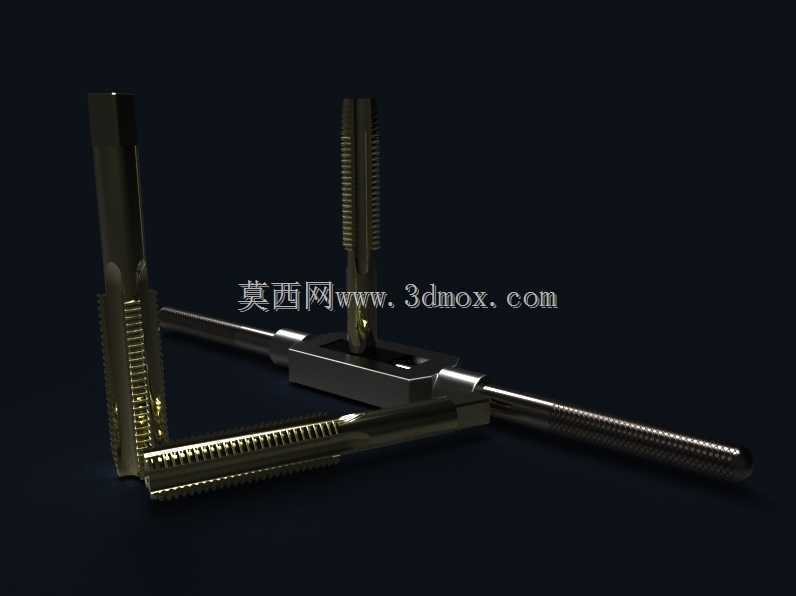

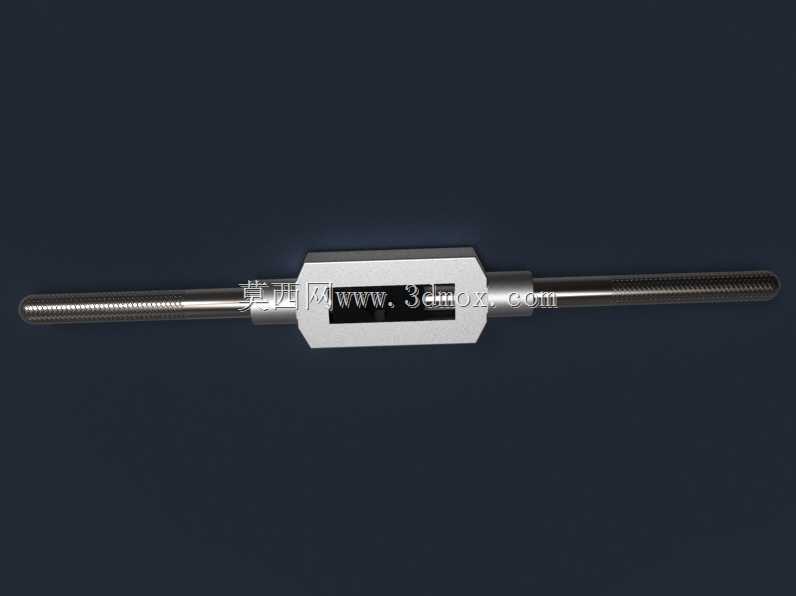

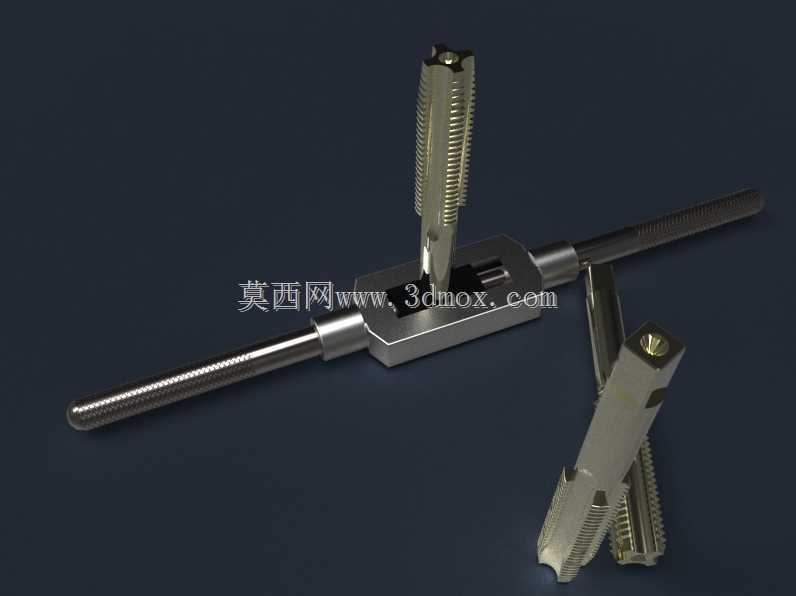

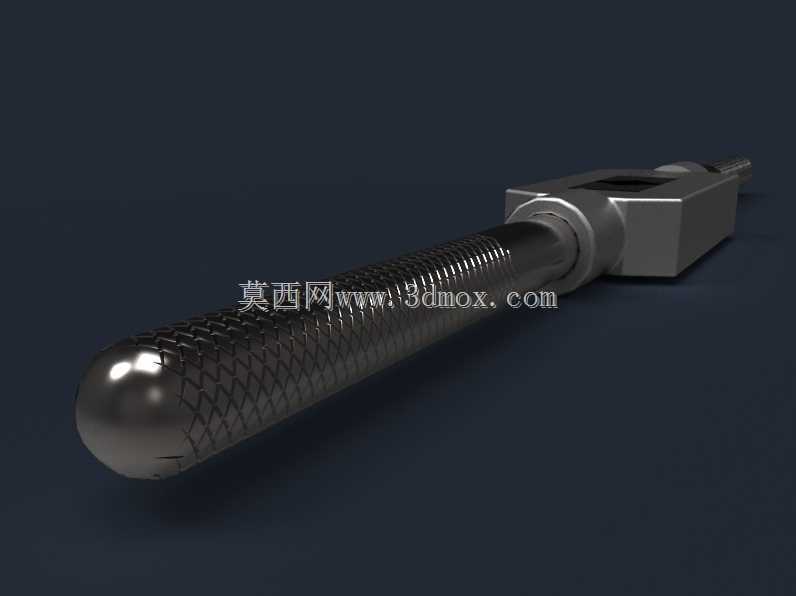

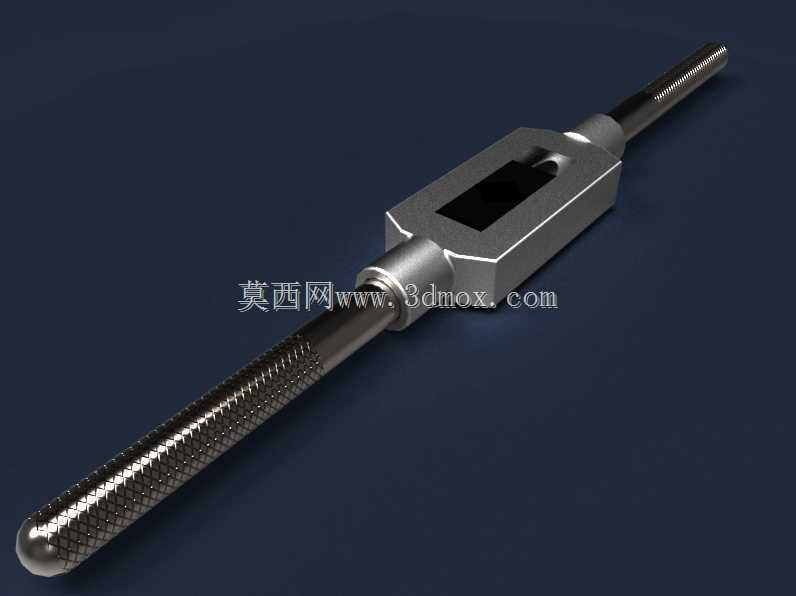

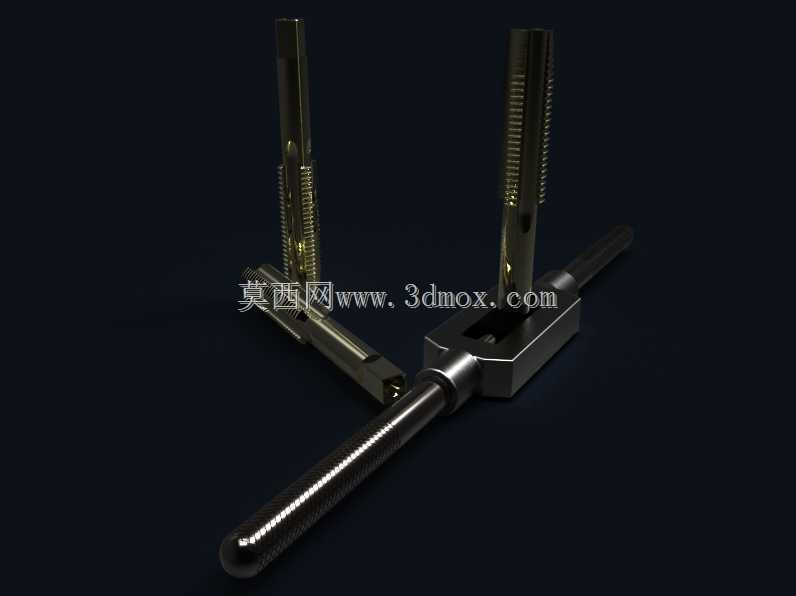

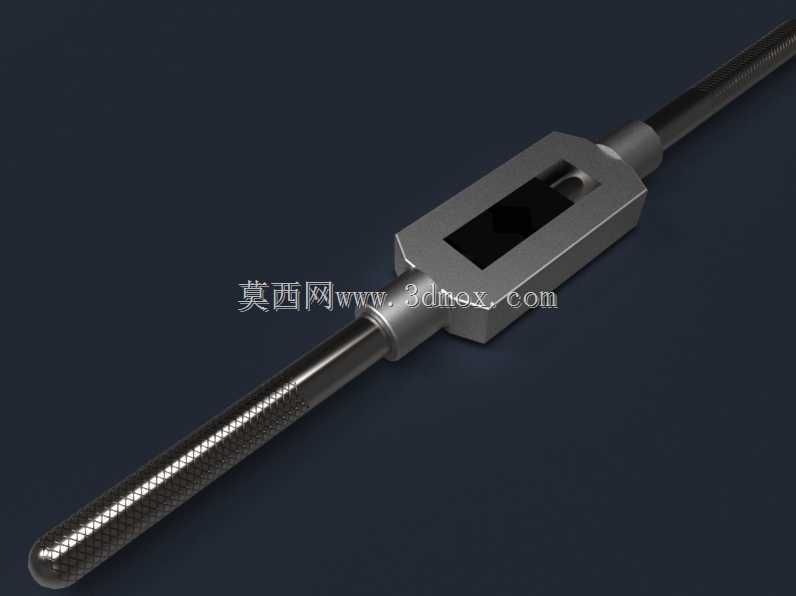

　　从功能特性来看，这款丝锥扳手采用框架式可调夹持结构，中间的方形滑槽可适配不同规格的丝锥方柄，通过两端的锁紧套实现丝锥的夹紧定位，夹持时方柄与扳手的定位槽完全贴合，可传递足够的扭转力矩，避免攻丝过程中丝锥打滑松动。扳手的两根手柄采用滚花防滑设计，增大手部握持时的摩擦力，即使手上沾有切削液或金属碎屑，也能稳定施加转动力矩，手柄端部做了圆弧过渡处理，长时间握持作业不会产生明显的硌手感。配套的M12×1.5丝锥分为锥形导向的起始锥、中间修配锥以及最终成型的螺塞锥三个部分，起始锥的前端带有导向锥度，可顺利导入预制底孔，避免攻丝初期出现歪斜，中间锥逐步完成螺纹牙型的切削，最终的螺塞锥保证螺纹的有效深度与牙型完整度，三个丝锥配合使用可降低单次切削的切削力，提升螺纹加工的表面质量与尺寸精度。

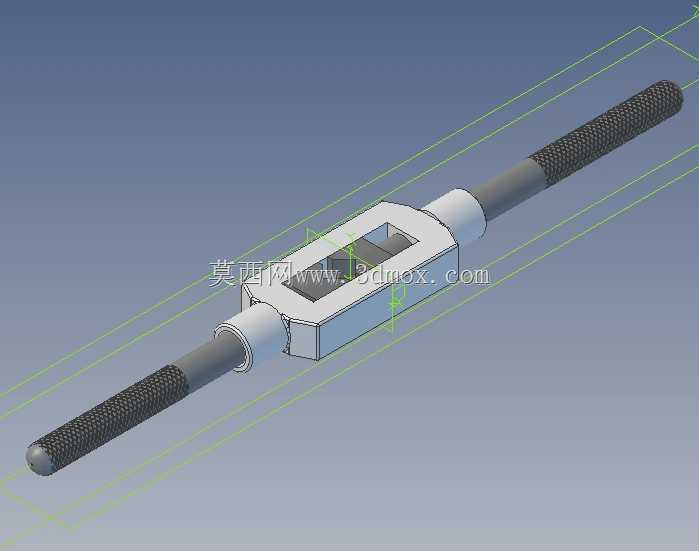

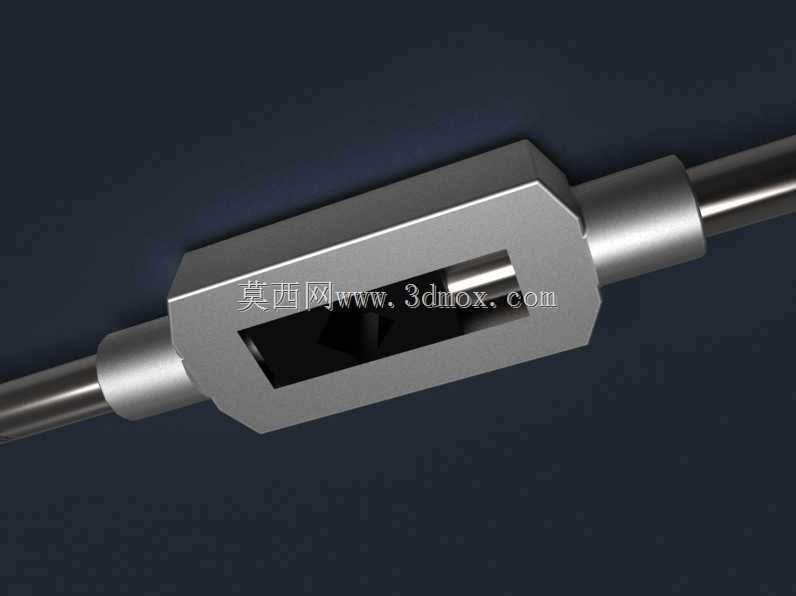

　　设计思路上，这套结构优先考虑手动操作的受力合理性，扳手的整体力臂长度经过匹配计算，针对M12螺纹攻丝所需的扭转力矩，手柄长度设置在操作者双手握持时可自然发力的区间，既不会因力臂过短导致攻丝费力，也不会因力臂过长造成力矩过大折断丝锥。中间的夹持框架采用矩形截面结构，具备足够的抗扭刚度，攻丝过程中不会发生明显的形变，保证丝锥与底孔的同轴度，滑槽的尺寸公差按照丝锥方柄的标准公差设计，锁紧套与框架的配合采用间隙配合，可快速滑动调整夹持范围，适配一定尺寸区间内的丝锥，无需频繁更换扳手。丝锥的切削部分采用等导程设计，切削锥角经过优化，可减小切入时的轴向阻力，排屑槽的宽度与深度匹配M12螺纹加工的排屑需求，加工钢件时切屑可顺利从槽内排出，不会因切屑堵塞刮伤已加工的螺纹表面。

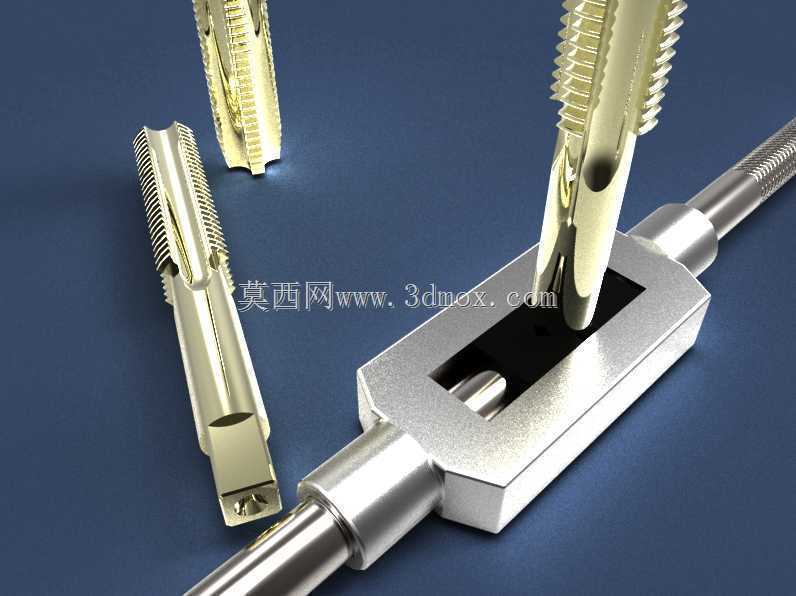

　　从外形尺寸与安装边界来看，整套扳手完全展开时的总长度适配成年人双臂的操作宽度，在常规高度的工作台面上作业时，操作者无需过度弯腰或抬臂即可完成整圈转动，中间夹持框架的厚度控制在合理范围，可深入深度不超过框架厚度的沉孔内进行攻丝作业，不会与工件表面发生干涉。配套的M12丝锥总长度符合手用丝锥的标准尺寸，有效螺纹长度可满足常规连接件的螺纹深度需求，丝锥方柄的尺寸与扳手的夹持槽完全匹配，安装时只需将丝锥方柄卡入滑槽的定位位置，旋紧两端的锁紧套即可完成装夹，拆卸时松开锁紧套即可快速取出丝锥，整个装夹过程无需额外辅助工具。在实际使用过程中，针对不同材质的工件，可通过调整施加在手柄上的力度控制进给量，加工铸铁等脆性材料时无需施加过大的轴向力，依靠丝锥的自引导即可完成进给，加工钢件等塑性材料时可配合适量切削液，降低切削温度，提升丝锥使用寿命与螺纹表面质量。这套结构的设计完全贴合手动攻丝的实际作业需求，没有多余的冗余结构，各个部件的受力路径清晰，维护简单，即使在没有动力电源的野外维修场景下，也能顺利完成M12规格内螺纹的加工作业。
