M12x1.5螺纹加工手动铰杠组件

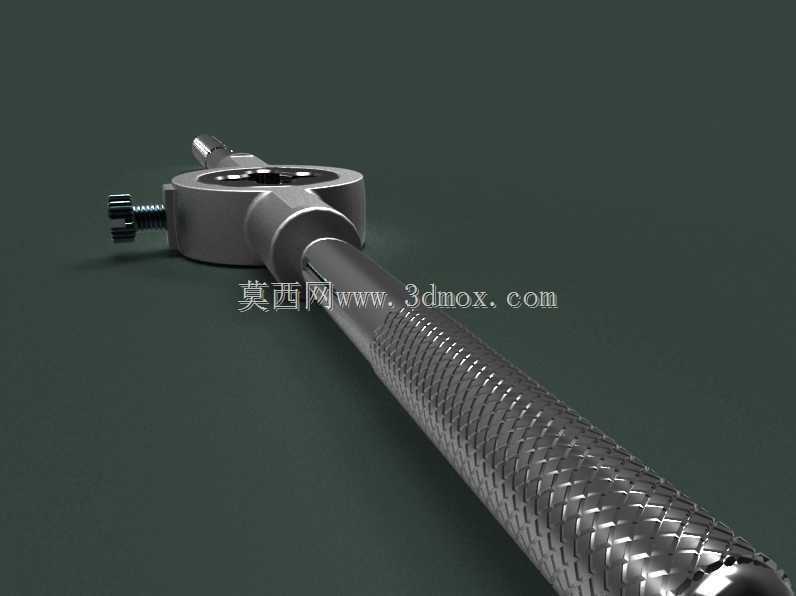

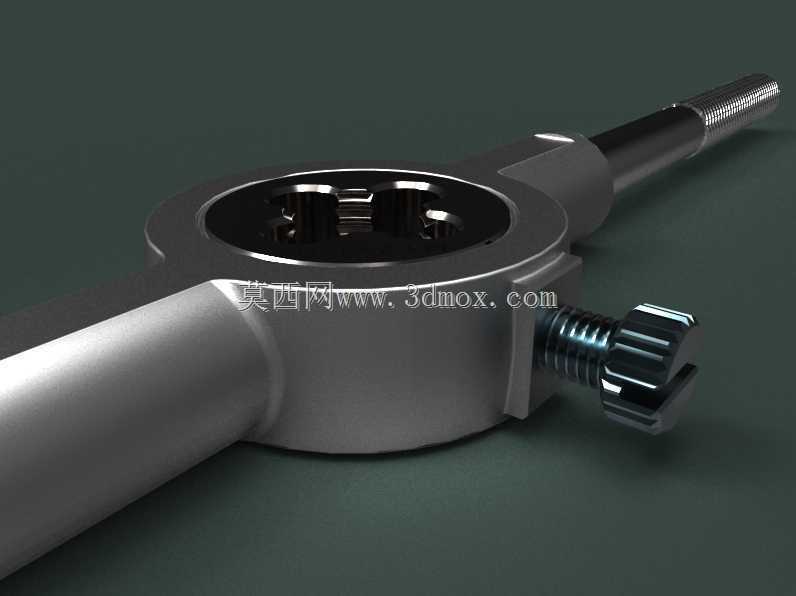

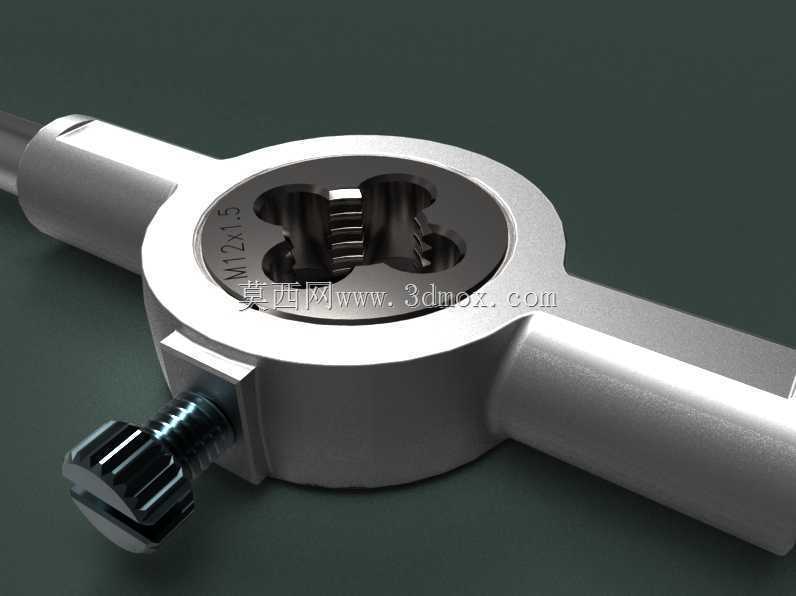

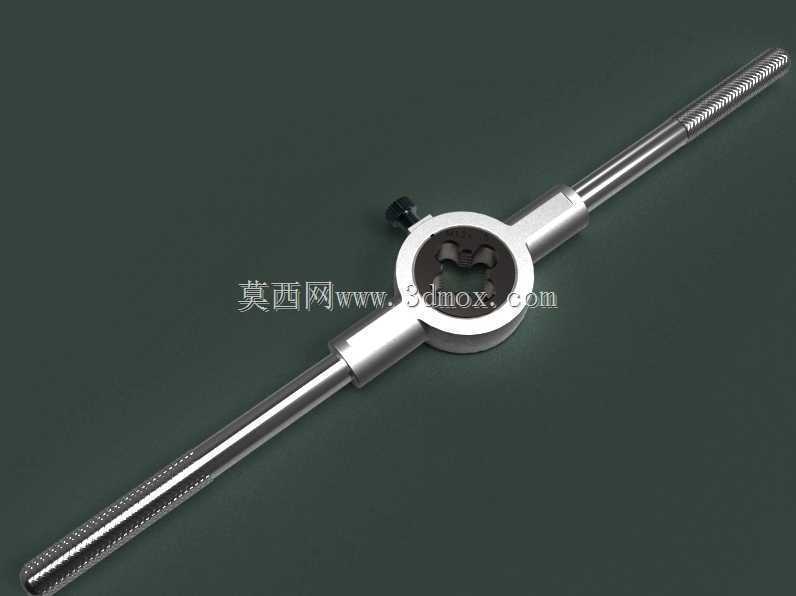

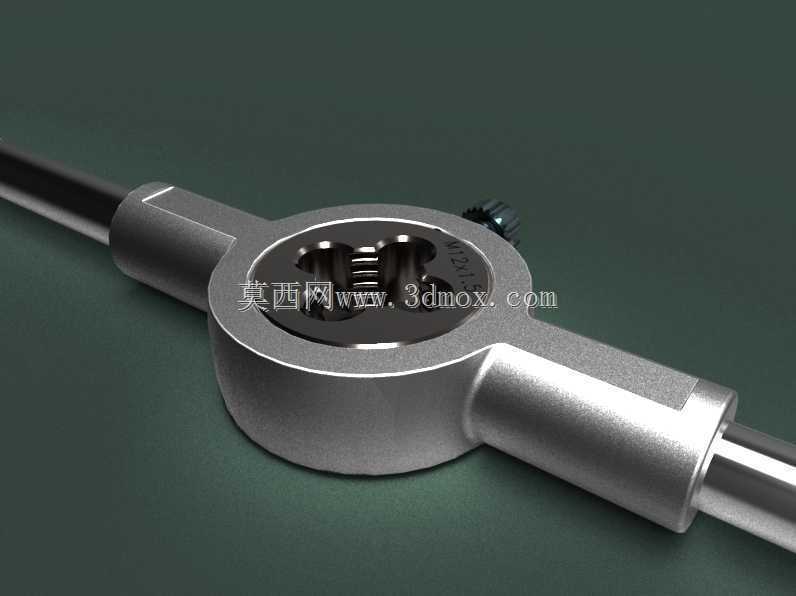

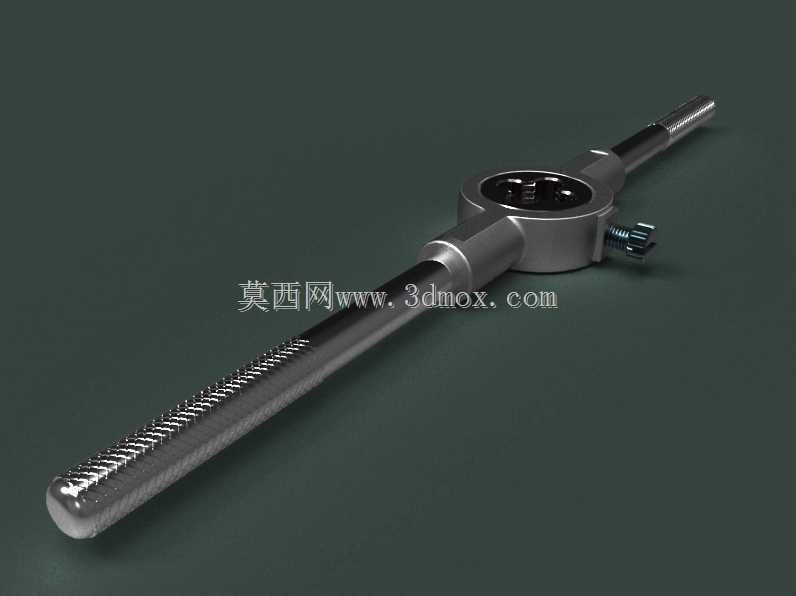

　　在单件小批量机械加工、设备现场维修、装配调试的作业场景中，手动螺纹攻丝作业始终离不开适配的丝锥夹持工具，这套针对M12x1.5细牙螺纹加工设计的手动铰杠，就是面向这类作业场景开发的实用工装结构。不同于工业生产线上的机动攻丝设备，手动铰杠不需要外接动力源，作业灵活性极强，不管是大型设备机架上的现场螺纹修复，还是零散加工件上的小批量螺纹孔加工，抑或是装配环节中需要手动修正螺纹垂直度的工况，都能通过这套工具完成作业。从结构设计来看，这套铰杠采用了中心夹持体加双侧加长手柄的对称布局，中心夹持体内设置了与M12x1.5丝锥柄部匹配的四方夹持孔，配合侧面的锁紧顶丝结构，能够在装夹丝锥后提供足够的夹持力矩，避免攻丝过程中丝锥打滑、打转，

　　甚至出现丝锥崩断的问题。双侧手柄做了防滑的包覆处理，作业时操作人员可以双手握持手柄两端，均匀施加旋转力矩，相比单臂式铰杠，对称结构的力臂更长，施加相同扭矩时需要的手部作用力更小，能有效降低长时间作业的操作疲劳，同时对称施力的方式也更容易保证丝锥与螺纹孔端面的垂直度，减少攻丝过程中出现螺纹偏斜、烂牙的概率。在设计思路上，这套结构优先考虑了作业的稳定性与操作的容错空间，中心夹持体的外形做了圆弧过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员手部或者工件表面；手柄的长度经过匹配计算，针对M12x1.5细牙螺纹的攻丝扭矩需求，力臂长度设置在既能提供足够攻丝力矩，又不会因为力臂过长导致施力过大扭断丝锥的合理区间，

　　对于有一定操作经验的钳工来说，通过手柄传递的手感就能清晰感知到丝锥切削的阻力变化，及时调整施力大小，必要时配合反转断屑的操作，就能完成质量合格的螺纹加工。从安装边界与尺寸适配来看，这套铰杠的中心夹持体外径控制在合理范围，能够适配大部分常见的工件沉孔周边操作空间，不会因为夹持体体积过大干涉到工件周边的结构；双侧手柄展开后的总长度，兼顾了狭小空间内的操作灵活性与大扭矩输出的需求，在空间受限的设备内部作业时，也可以通过调整握持位置，缩短有效力臂来完成小范围的旋转操作。在实际使用过程中，这套铰杠除了可以夹持对应规格的丝锥完成内螺纹攻丝作业，也可以适配同柄部尺寸的螺纹铰刀，完成已加工螺纹的修整作业，适用场景覆盖了机加工车间的钳工作业、

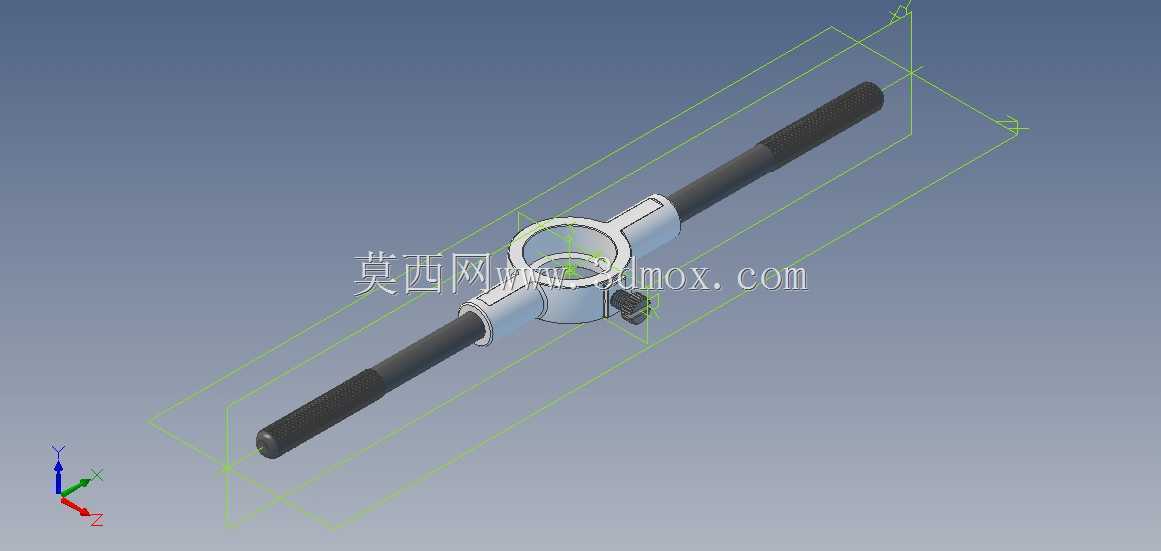

　　设备运维的现场抢修、五金装配的螺纹修正等多个环节。结构上没有复杂的传动零件，整体可靠性高，日常维护只需要定期在锁紧顶丝、夹持孔的活动位置涂抹少量润滑脂，就能保证长期使用过程中锁紧动作顺畅，不会出现锈死、卡滞的问题。相比市面上通用的可调式铰杠，这种针对特定规格螺纹优化的铰杠结构，夹持间隙更小，装夹丝锥后的同轴度更高，攻丝过程中丝锥的径向跳动量更小，加工出来的螺纹精度更稳定，尤其适合对螺纹同轴度、牙型完整性有一定要求的装配场景，能够有效减少因为攻丝偏斜导致的螺纹装配不畅、螺栓受力不均等后续问题。在三维建模过程中，这套结构的各个零件都按照实际加工的尺寸公差做了配合预留，中心夹持体的内孔与锁紧顶丝的螺纹孔做了同轴度与垂直度的公差约束，手柄与中心体的连接位置做了防转结构设计，保证装配后手柄不会出现相对转动，整体装配完成后，双侧手柄的同轴度偏差控制在极小范围内，旋转过程中不会出现偏心晃动的问题，完全匹配实际加工生产的实物结构要求，能够直接作为工装设计的参考模型，也可以用于五金工具类产品的结构优化设计参考。
