重型滚柱轴承牵引滑轨结构设计

　　在仓储物流、现场工装以及特种作业车辆的储物系统设计中，重载滑移部件的选型一直是结构工程师需要重点考量的环节，这类部件既要承担大载荷下的顺畅滑移，又要适应复杂工况下的长期使用，避免出现卡滞、变形甚至失效的问题。重型滚柱轴承牵引滑轨的设计初衷，正是针对建筑施工场景下工人货运车辆的工具储物单元、高位货架的抽拉存取结构这类对承载能力、滑移平顺性有较高要求的使用场景。从实际使用场景来看，这类滑轨不同于普通轻载抽屉滑轨，它需要承载装满重型五金工具、施工配件的储物单元，单轨额定载荷往往能达到数百公斤级别，同时还要适应工地现场多粉尘、偶尔存在冲击载荷的使用环境，因此在结构设计上采用了滚柱轴承作为滚动承载元件，相比传统的钢珠滑轨，

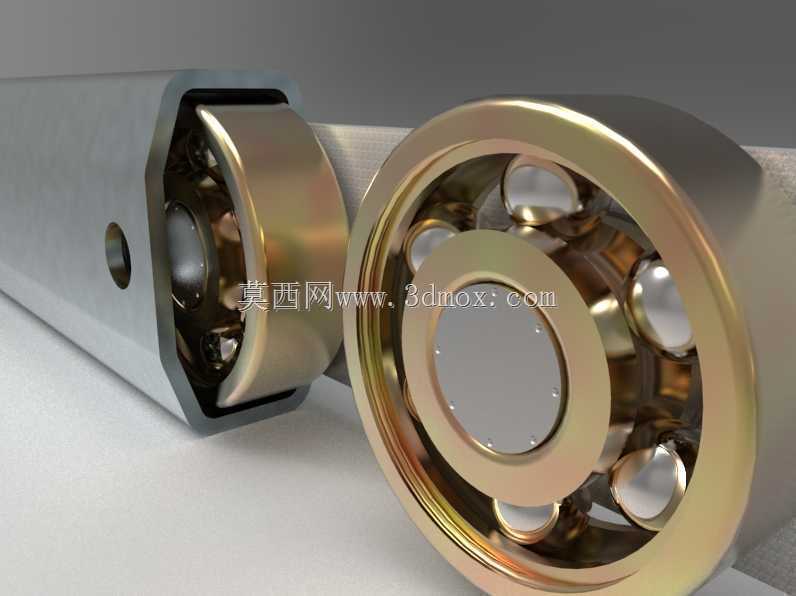

　　滚柱的线接触承载形式能大幅提升单位接触面积的载荷承受能力，降低接触应力，减少长期重载使用下的滚道压痕变形问题。设计过程中首先要明确安装边界条件，这类滑轨通常采用侧装形式，固定轨通过螺栓连接在储物舱的侧壁或者货架的立柱支撑结构上，活动轨则与抽拉的储物斗、货架层板连接，安装时需要保证两侧滑轨的平行度公差控制在合理范围内，避免因安装偏差导致滑移阻力增大、轴承偏磨的问题。滑轨的截面采用多折边的冷弯型钢成型工艺，材质选用高强度冷轧钢板，表面做镀锌或者发黑防锈处理，适应潮湿、多粉尘的作业环境，滚道部分经过高频淬火处理，表面硬度达到HRC55以上，保证长期滚压接触下的耐磨性。滚柱轴承组件采用保持架均匀排布，避免滚柱在滑移过程中出现偏斜、

　　互相挤压的问题，同时在滑轨的两端设置有限位缓冲结构，当抽拉行程达到极限位置时，缓冲块能吸收抽拉到位的冲击，避免刚性碰撞导致的结构变形或者储物单元内的工具滑落。从尺寸设计来看，这类滑轨的闭合长度需要匹配储物单元的深度，通常抽拉行程能达到闭合长度的90%以上，保证储物斗可以完全拉出，方便操作人员拿取深处存放的工具或者物料，滑轨的截面宽度根据载荷等级不同有多种规格，重载型号的截面宽度通常在50mm以上，整体壁厚不低于2.5mm，保证自身的结构刚性，在满载荷抽拉时不会出现下垂变形。在货架系统应用中，这类滑轨还可以搭配锁止机构，当抽拉到指定位置时自动锁止，避免货架层板在取放货物时出现滑移，保障作业安全，解锁机构设置在滑轨前端，

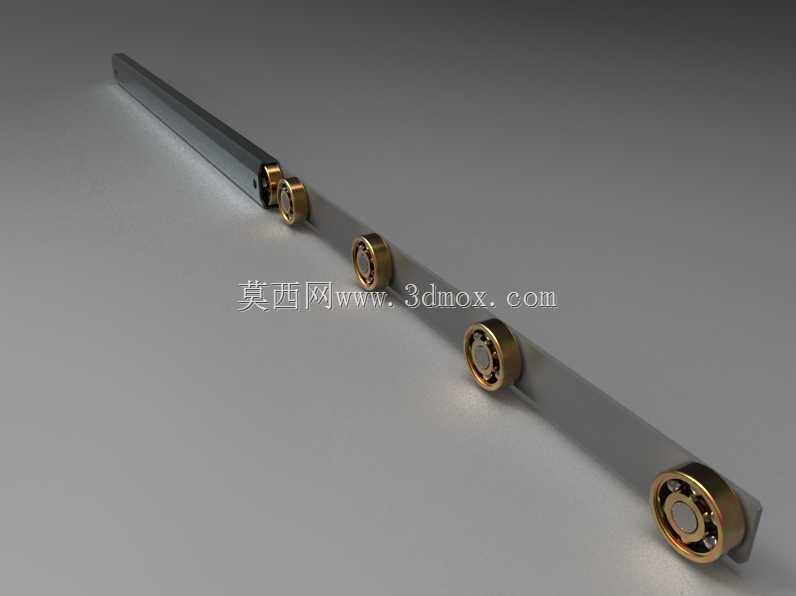

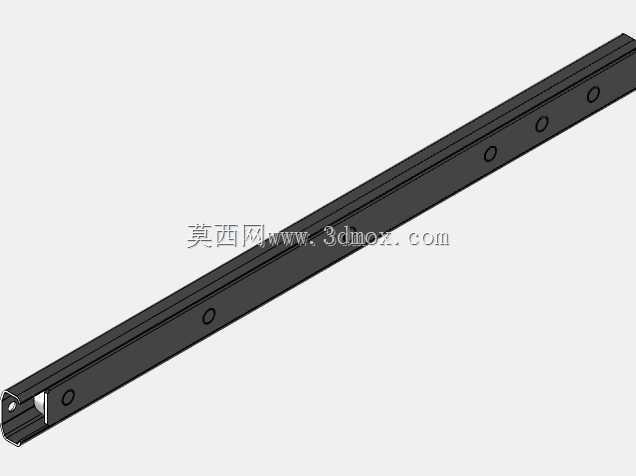

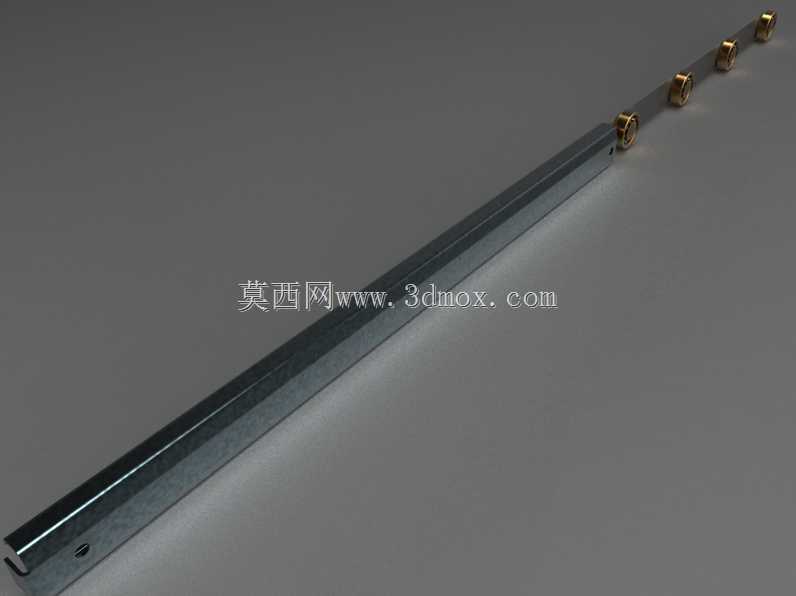

　　操作人员轻触即可解除锁止，将层板推回原位。针对货运车辆的工具储物舱使用场景，滑轨还设计有防脱出结构，即使车辆在颠簸路面行驶，储物斗也不会从滑轨中脱出，同时滑轨的滚动组件做了防尘密封设计，减少工地扬尘进入滚道导致的滑移卡滞问题，日常维护仅需要定期在滚道涂抹少量润滑脂即可，维护成本极低。在三维建模过程中，需要重点还原滚柱轴承与内外滚道的配合关系，冷弯型钢的截面折弯特征，以及两端限位结构、安装孔位的准确位置，安装孔通常采用长圆孔设计，方便安装时调整位置，补偿焊接或者装配带来的尺寸误差。这类滑轨的设计没有采用复杂的特殊结构，所有的结构选型都围绕重载、可靠、适应恶劣工况的核心需求，每一处的尺寸设计都经过载荷校核，比如滚柱的直径、数量根据额定载荷计算接触应力确定，滚道的淬火深度根据最大接触应力的影响深度确定，保证在长期满载荷使用下不会出现表层剥落、压溃的问题。在实际选型应用中，工程师需要根据实际承载的重量、抽拉频率、安装空间尺寸来确定对应的滑轨规格，同时要考虑安装面的刚性，如果安装面是薄壁结构，需要额外增加加强衬板，避免安装位置受力变形影响滑轨的正常使用。不同于精密机床上使用的高精度直线导轨，这类重型牵引滑轨更侧重承载能力和环境适应性，对滑移的精度公差要求相对宽松，更适合工业仓储、作业车辆这类对可靠性要求高、但对运动精度要求不苛刻的场景，在结构设计上尽可能减少易损部件，整体结构简单可靠，能够在无频繁维护的情况下长期稳定工作。
