冲孔不锈钢过滤盛接篮结构设计

　　日常在商用厨房排烟系统、工业小型废液收集工位、车间焊烟净化设备的前置收集段，经常能看到这类带翻边的冲孔不锈钢篮的应用场景，它并非普通的盛装容器，而是承担着固液分离、杂物截留、碎屑盛接的核心功能，在很多容易被忽略的工位上，这类构件的结构合理性直接影响到整套系统的维护周期与运行稳定性。

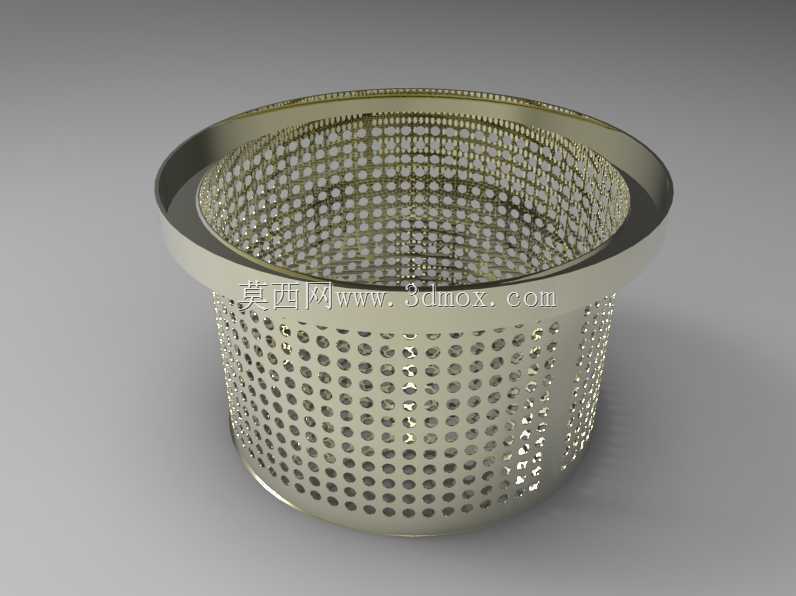

　　从实际使用的需求出发，这类篮体的设计首先要考虑安装边界的适配性，顶部的外翻边结构并非装饰性设计，而是整个构件的安装承载位，使用时直接搭放在对应工位的预留安装孔台阶上，不需要额外的紧固件固定，拆卸清理时直接向上提拿即可完成取出，这种无紧固件的安装方式，适配需要频繁清理截留杂物的使用场景，避免了螺丝锈蚀、卡扣断裂导致的拆卸困难问题。翻边的宽度需要根据安装孔的搭接余量设计，过窄会导致搭接受力不足容易掉落，过宽则会占用过多安装面的平面空间，影响周边其他构件的布置，通常翻边的外径要比安装通孔直径大8-15mm，保证足够的搭接接触面积，同时翻边的折角处做了小圆角过渡，避免锐边划伤操作人员，也减少应力集中导致的翻边变形。

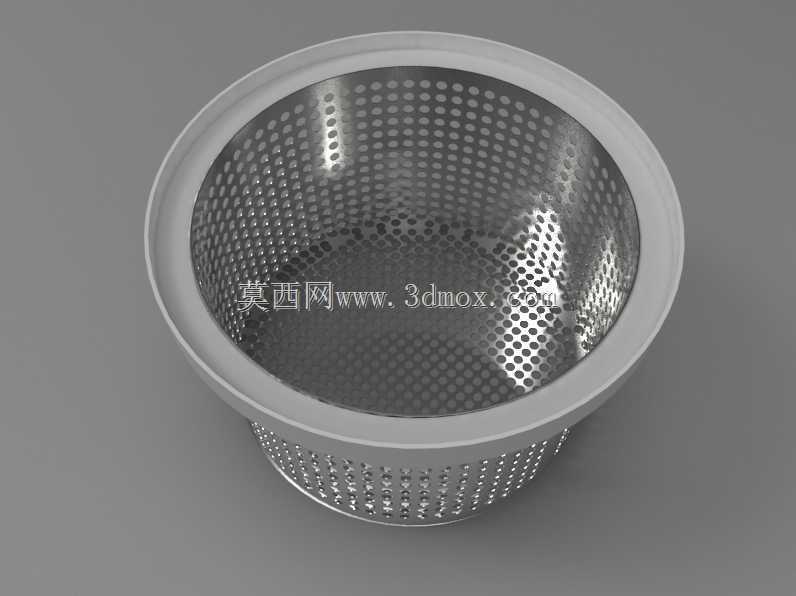

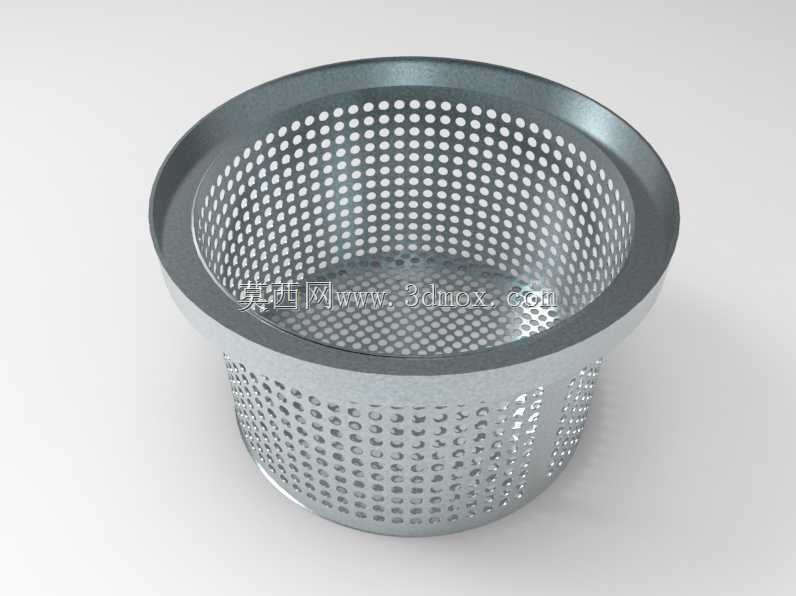

　　篮体的冲孔设计是功能实现的核心，整个侧壁与底部都采用均匀排布的圆形冲孔，孔型的选择优先考虑加工便利性与截留效率的平衡，圆孔在冲压加工时模具寿命更长，冲孔后的断面毛刺更容易处理，同时圆形开孔的流体通过性更均匀，不会出现方孔、长圆孔容易卡滞纤维状杂物的问题。孔径的大小根据实际截留的杂物尺寸确定，针对烟蒂、食物残渣、金属切屑这类常见的截留对象，孔径通常控制在3-5mm区间，孔间距保留1.5-2mm的实体筋位，既保证足够的开孔率让流体顺利通过，又保证篮体整体的结构强度，不会因为开孔过多导致受载后出现侧壁变形。篮身采用直筒带微锥的结构设计，并非完全的直壁结构，微小的锥度一方面方便冲压加工后的脱模，另一方面在多个篮体堆叠存放时可以互相嵌入，减少仓储与运输的占用空间，同时取出时不会因为完全等径出现卡滞抱死的问题。

　　材质选择上采用不锈钢板材加工，主要考虑使用场景经常接触水、油污、高温烟气，普通碳钢材质容易出现锈蚀，污染被过滤的流体同时缩短构件使用寿命，不锈钢的表面光滑度更高，杂物不容易粘附在孔壁上，清理时直接冲水或者用毛刷擦拭即可完成清洁，减少维护的工作量。篮体的加工采用整板冲压拉伸成型后再冲孔的工艺，还是先冲孔再卷制焊接，要根据实际的生产批量确定，小批量制作时可以采用板材冲孔后卷圆，底部单独冲压成型后与侧壁焊接，焊缝处打磨抛光处理，避免焊缝位置藏污纳垢；大批量生产时采用整体拉伸工艺，减少焊缝数量，整体结构强度更高，外观一致性更好。

　　在实际的工况适配中，这类篮体的深度需要根据安装位的下方预留空间确定，深度过浅会导致截留的杂物容量不足，需要频繁清理，深度过深则会在下方流体通道不足时出现淹没问题，导致过滤效率下降。底部的结构做了微圆弧过渡，没有尖锐的直角转角，一方面避免转角处的应力集中，另一方面清理时不会出现清洁死角，杂物不会在转角处堆积板结。篮体顶部的翻边平面做了平面度校正，保证搭放在安装台阶上时不会出现缝隙，避免未经过滤的杂物从缝隙处直接流入下游管路，造成管路堵塞。很多同类型的构件在使用中容易出现的问题是冲孔边缘的毛刺处理不到位，长期使用后毛刺位置挂住纤维类杂物，逐渐累积造成开孔堵塞，因此在设计时就需要明确冲孔后的去毛刺工艺要求，采用震动研磨或者电化学抛光的方式处理孔边毛刺，保证孔壁光滑无凸起。

　　针对不同的使用场景，这类篮体的板材厚度选择也有区别，在工业工位盛接金属切屑时，因为切屑重量大、有尖锐棱角，板材厚度选择0.8-1.2mm的不锈钢板，保证足够的抗冲击能力，不会被尖锐切屑戳穿；在民用厨房或者排烟系统中使用时，截留的杂物重量较轻，板材厚度可以选择0.5-0.8mm，在保证结构强度的前提下减少材料成本，降低构件整体重量，方便日常拆卸拿取。很多设计人员在做这类构件时容易忽略的是篮体的圆度公差，如果圆度控制不好，篮体放入安装孔时会出现局部卡滞，或者周边缝隙不均匀的问题，因此在加工工艺中需要增加整形工序，保证篮身的圆度公差在合理范围内，与安装孔的间隙控制在1-2mm，既方便取放，又不会出现过大的缝隙导致杂物泄漏。

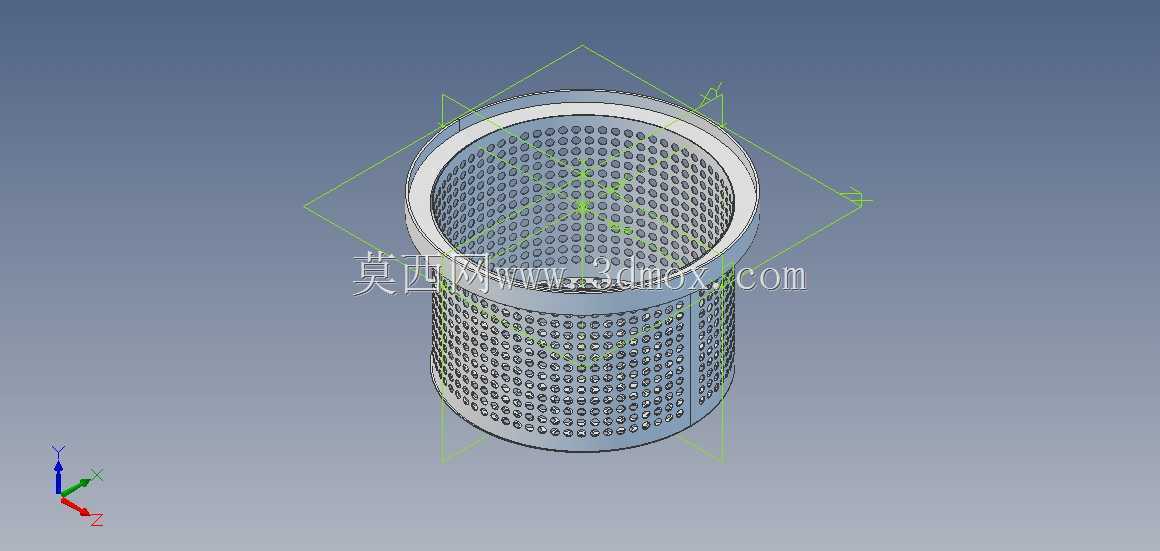

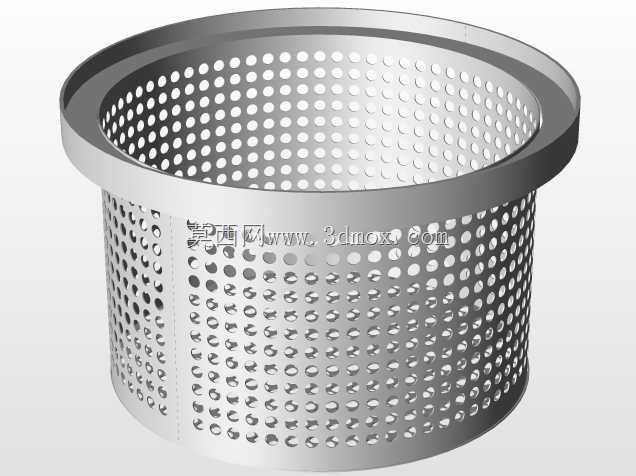

　　从三维建模的角度来说，这类构件的建模不需要复杂的曲面特征，重点是准确还原翻边的折角半径、冲孔的排布规律、锥度的准确数值，尤其是冲孔的阵列要考虑到卷制或者拉伸后的孔位变形，在展开状态下的孔位排布需要做适当的补偿，避免成型后孔位出现疏密不均的问题。同时建模时需要预留出板材的厚度，避免出现片体建模没有厚度导致的加工尺寸偏差，焊缝位置的结构要在模型中体现出来，方便后续出工程图时标注焊接要求与打磨要求。这类看似简单的五金构件，实际在工业与民用场景中都有非常广泛的应用，结构设计的合理性直接影响使用体验与维护成本，需要结合实际的安装条件、截留对象特性、加工工艺条件综合考量，不能简单套用通用尺寸，否则很容易出现安装适配差、使用中容易变形、清理困难等实际问题。
