十二米长五百直径立式工业排烟筒结构

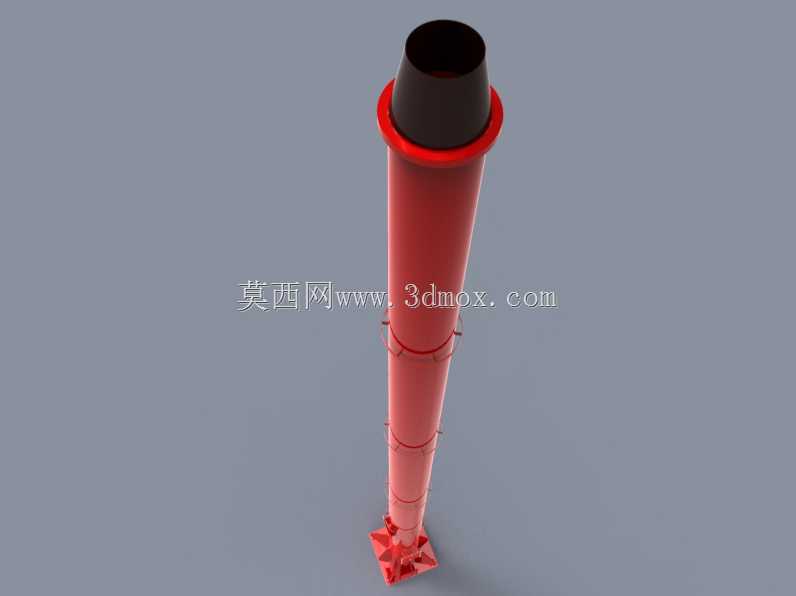

　　在工业厂区的废气排放环节，这类立式排烟筒是衔接生产车间废气收集系统与高空排放端的核心构件，日常运行中承担着将生产过程中产生的高温烟气、工艺废气输送至指定高度排放的作用，避免低空废气聚集影响厂区作业环境与周边区域空气质量。不同于小型民用排烟管道，大尺寸立式工业烟囱需要兼顾结构稳定性、气流通过效率与长期户外服役的可靠性，设计阶段首先要匹配厂区的废气排放量核算通流截面，本次涉及的筒体通流直径为五百毫米，能够适配中小型生产车间的单路或合并支路废气排放需求，总高度设置为十二米，既满足多数工业园区的废气排放高度要求，也能避免过高带来的额外结构载荷与建造成本浪费。从结构设计逻辑来看，筒体采用分段堆叠的拼接形式，

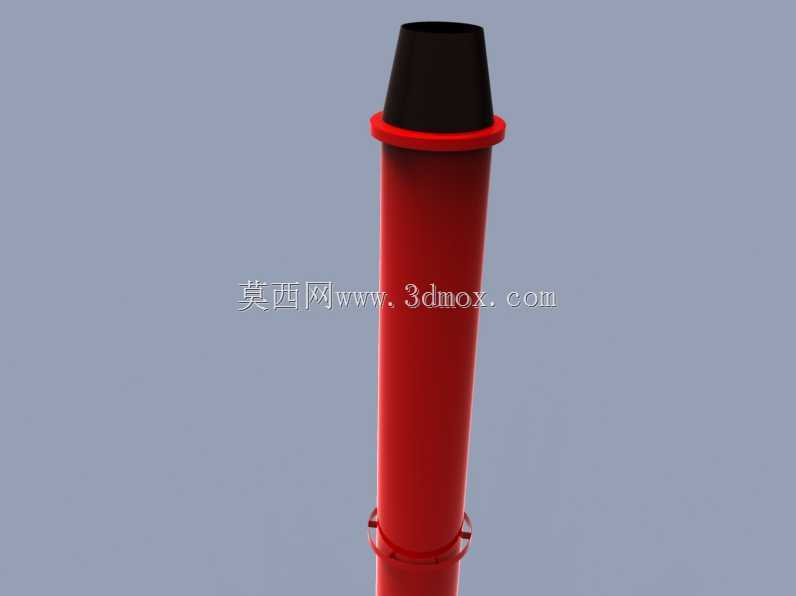

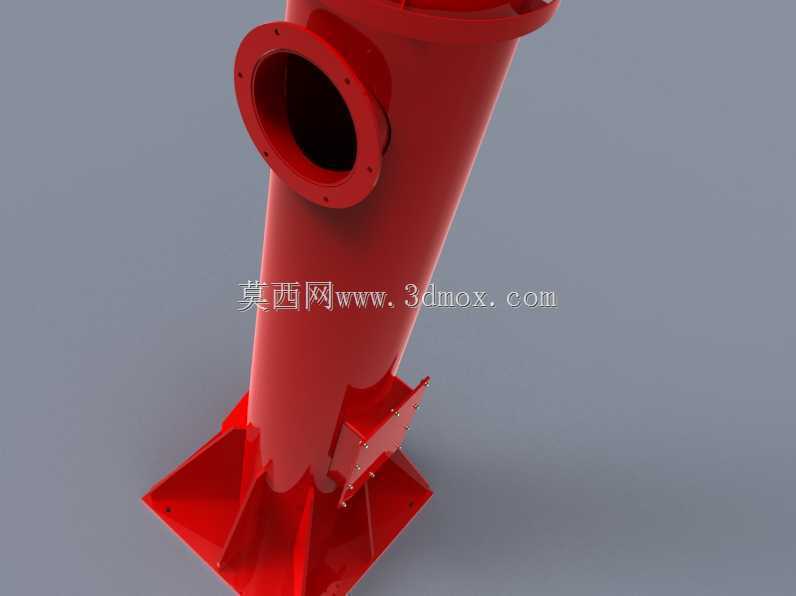

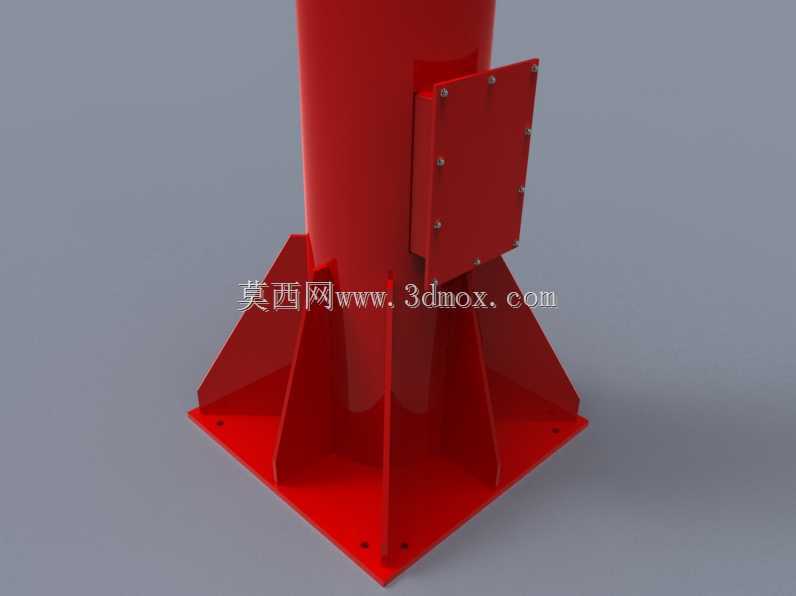

　　单段筒体长度控制在常规运输与吊装的适配范围内，段与段之间通过法兰结构配合紧固件实现密封连接，既方便生产阶段的卷板、焊接加工，也能降低现场安装的吊装难度，不需要动用超大型起重设备就能完成整塔组装。筒体底部设计有放射状的支撑脚结构，支撑脚与预埋在混凝土基础上的地脚螺栓配合固定，能够将整根烟囱的自重、运行时的风载以及可能出现的地震载荷均匀传递到基础结构上，避免局部应力集中导致筒体倾斜或者焊缝开裂。筒体顶部设置有直径略大于筒身的防雨帽结构，防雨帽与筒身之间保留足够的通流间隙，既不影响烟气的正常排出，也能防止降雨时雨水顺着筒壁倒灌进入下方的废气管道，避免管道内积水腐蚀内壁或者影响废气处理设备的正常运行。筒身外侧每隔一定间距设置有环形加强箍，

　　因为大直径薄壁筒体在竖直放置且承受侧向风载时，容易出现局部失稳变形，加强箍能够提升筒身的径向刚度，减少风致振动带来的焊缝疲劳问题，同时也能作为安装、检修时的临时附着点，方便运维人员攀爬作业时固定安全绳。在实际选型应用中，这类烟囱需要匹配前端废气的温度、腐蚀属性选择对应的筒体材质，如果是普通常温无腐蚀的工艺排风，可以采用常规碳素钢板卷制后做防锈防腐涂装，如果是高温锅炉烟气或者带有腐蚀性的工艺废气，则需要对应选用耐高温钢材或者内衬防腐层的结构，建模过程中已经预留了材质替换的参数化调整空间，结构设计人员可以根据实际项目的废气参数快速调整壁厚、加强箍间距以及支撑脚的尺寸，不需要重新搭建整体结构框架。安装边界方面，

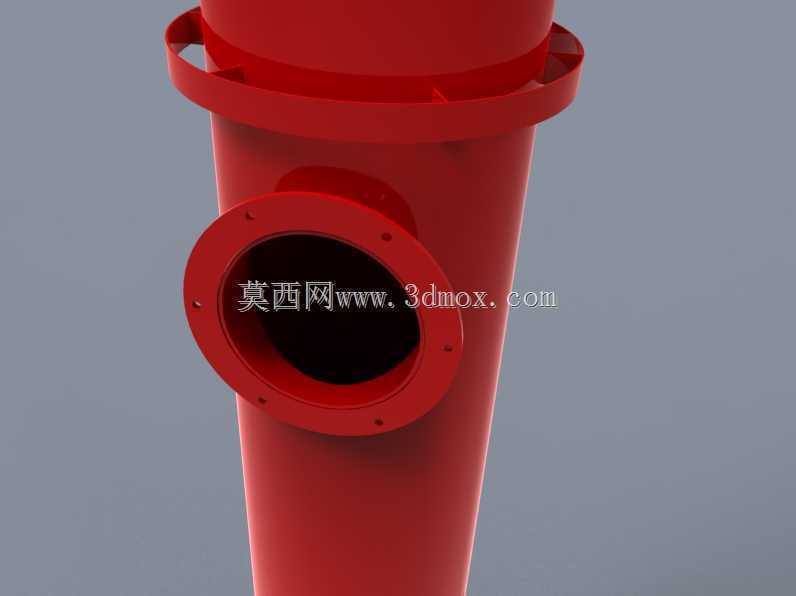

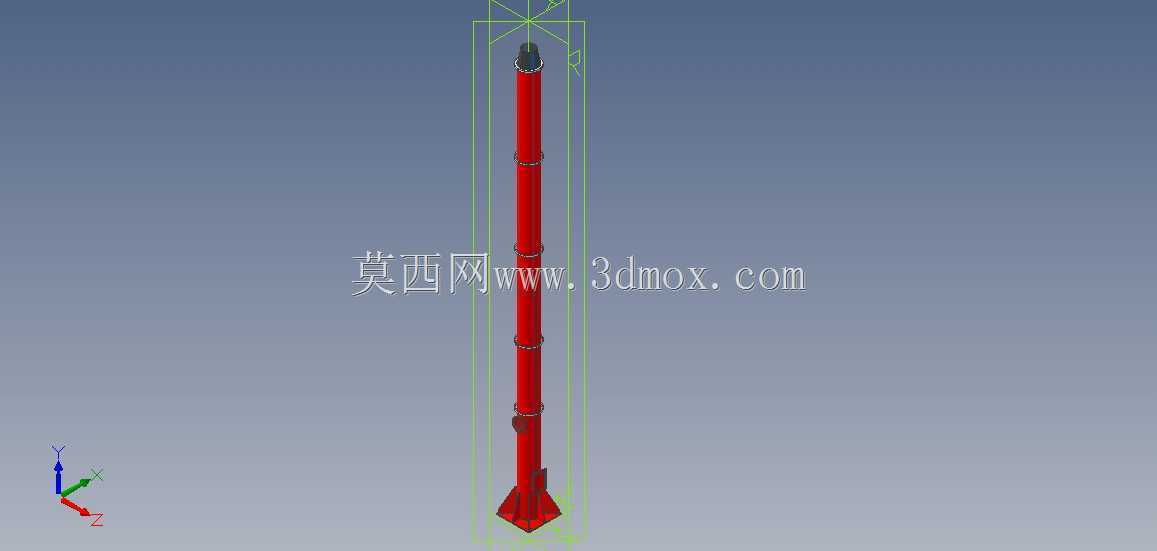

　　底部基础需要根据整筒重量与当地的最大风级核算承载能力，支撑脚的分布直径要大于筒身直径的三分之一以上，保证足够的抗倾覆力矩，筒体安装时的垂直度偏差需要控制在千分之一以内，避免长期倾斜导致单侧载荷过大影响结构寿命，同时筒身与下方废气管道的衔接处需要设置柔性补偿节，抵消高温烟气带来的筒体热胀冷缩位移，避免刚性连接位置被拉扯开裂。不同于混凝土结构的大型烟囱，这类钢制立式排烟筒的生产安装周期更短，后期维护更换也更方便，广泛应用在中小型加工厂、供热站点、小型工业锅炉的配套排烟系统中，建模时还原了分段拼接、底部支撑、顶部防雨、环向加强的全部结构细节，能够直接用于结构受力校核、安装模拟以及施工方案的可视化交底，也可以作为同类排烟设备选型设计的参考基础模型，调整尺寸参数后就能适配不同排放流量、不同安装高度的项目需求。
