沟槽回填压实滚轮作业装置结构设计

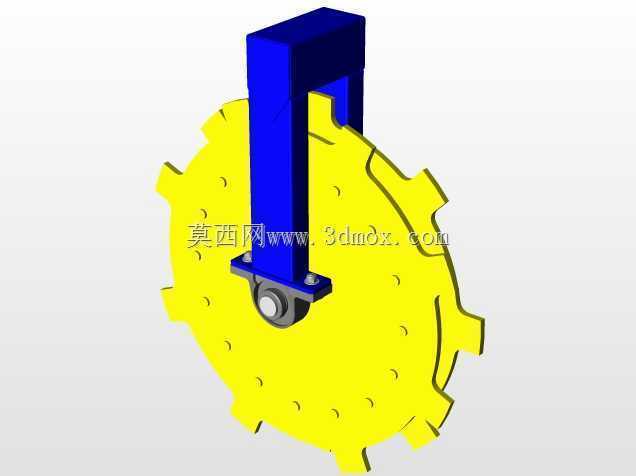

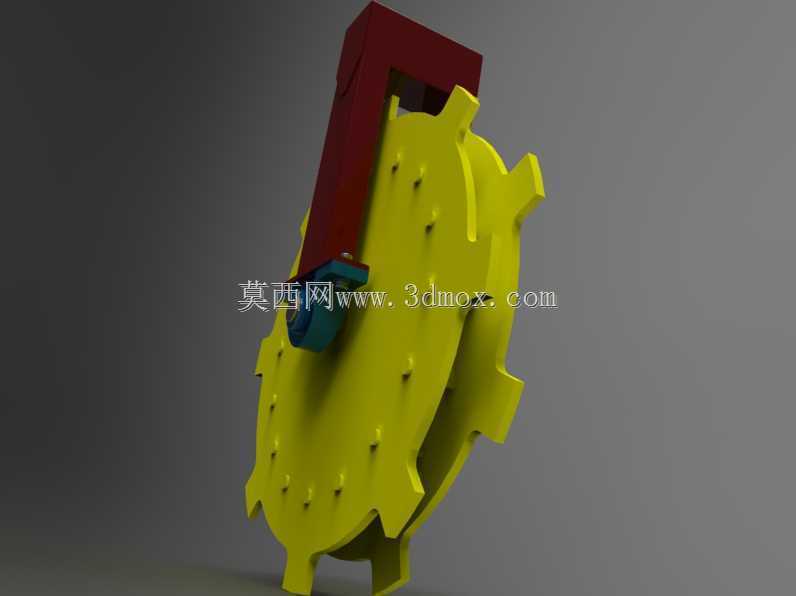

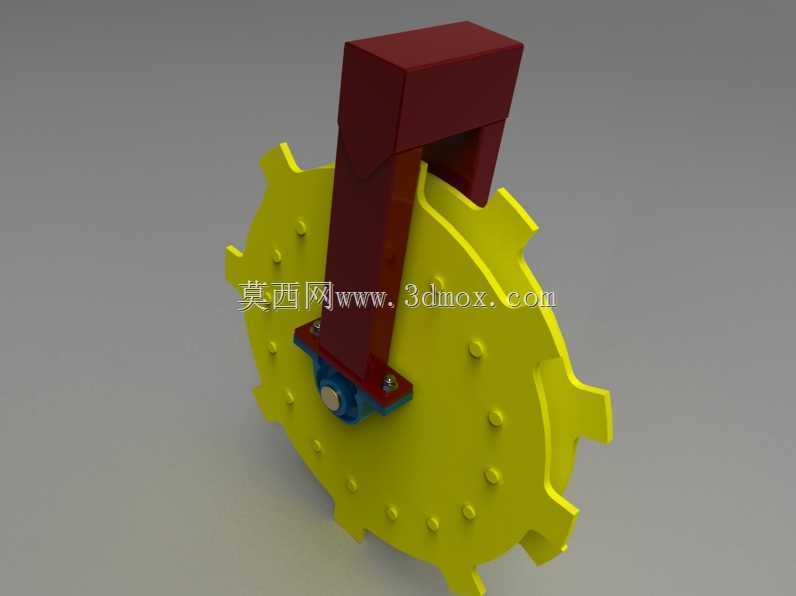

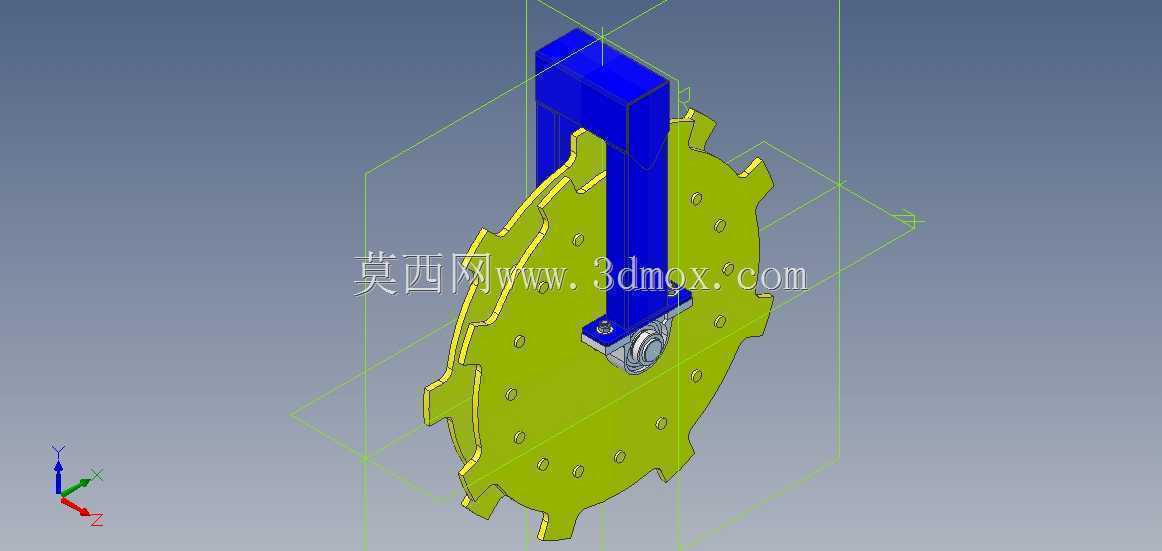

　　在市政管线施工、地下管网铺设的作业场景中，沟槽回填后的压实环节一直是施工质量管控的核心节点，常规大型压路设备受作业空间限制，无法进入宽度有限的沟槽内部完成贴边压实，容易出现管侧回填土压实度不足、后期地面沉降的问题，这款沟槽回填压实滚轮附件正是针对这类窄空间压实需求开发的配套作业部件。从结构设计逻辑来看，该部件采用带凸齿的轮体作为核心压实执行件，轮体外缘均匀分布的凸起齿块能够在滚动过程中对回填土层产生刺入、挤压的复合作用力，相比光面滚轮，更易打破回填土的松散架桥结构，将分层摊铺的回填材料挤压密实，尤其适配砂石、灰土类回填材料的压实作业，齿块的排布角度经过反复校核，滚动过程中不会出现带土壅堵的问题，能保证连续作业的稳定性。

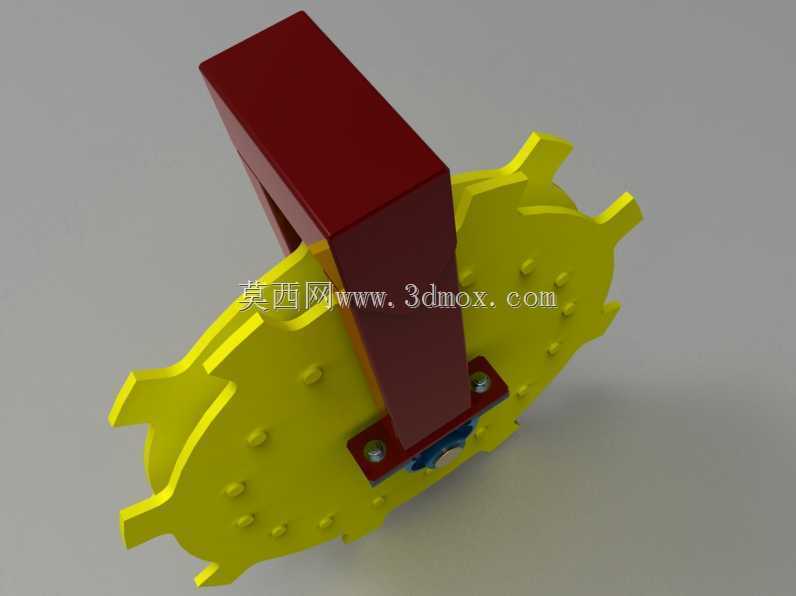

　　连接支架采用箱型截面的钢结构设计，上部预留与工程机械属具快换接口匹配的安装位，可直接适配小型挖掘机、滑移装载机的前端属具挂载点，无需对主机进行额外改装，安装时仅需对准快换销轴孔位插入锁销即可完成固定，安装边界适配市面上主流的1-3吨级小型工程主机的属具安装尺寸，轮体与支架之间采用铰接式连接结构，内置耐磨衬套与密封组件，能够适应沟槽内多粉尘、带少量泥水的作业环境，减少日常维护的频次。轮体的宽度设计充分考虑了常规市政沟槽的作业宽度，能够在单趟滚动作业中覆盖沟槽内管线一侧的回填区域，配合主机的行走动作完成分层压实，作业过程中轮体可随地面起伏自适应摆动，保证压实面的受力均匀，不会出现局部过压或者漏压的情况。

　　设计过程中针对轮体的受力工况做了专项校核，轮体板材采用高强度耐磨钢加工，齿块与轮体主体采用焊接连接后做整体去应力处理，能够承受压实作业中反复的冲击载荷，避免长时间作业后出现齿块脱落、轮体变形的问题。支架与轮体的连接销轴采用调质处理的合金结构钢，表面做硬化处理，耐磨性能满足长期高频作业的使用需求。在实际施工应用中，该附件可替代传统的人工夯实作业，大幅提升沟槽回填的施工效率，同时压实度的均匀性远高于人工作业，能够有效规避管线周边回填不实带来的管线受力不均、后期路面沉降开裂等工程隐患。不同于大型压路设备的平面压实功能，这款滚轮附件的作业半径小，能够贴近管线外壁、沟槽侧壁完成压实作业，填补了窄空间压实作业的设备空白，

　　结构上没有复杂的传动组件，整体可靠性高，故障点少，适合户外工地的复杂作业环境，日常仅需定期对铰接点加注润滑脂即可维持正常运转，维护成本极低。轮体上的凸齿高度经过多轮现场试验优化，既能够保证对回填土层的挤入深度，提升深层压实效果，又不会因为齿高过大导致作业面过于凹凸，减少后续整平的工作量，作业过程中主机施加的下压力通过支架均匀传递到轮体整个接触面，压实作用力平稳，不会对沟槽内已铺设的管线造成额外冲击损伤，适配管线铺设后分层回填压实的全流程作业需求。
