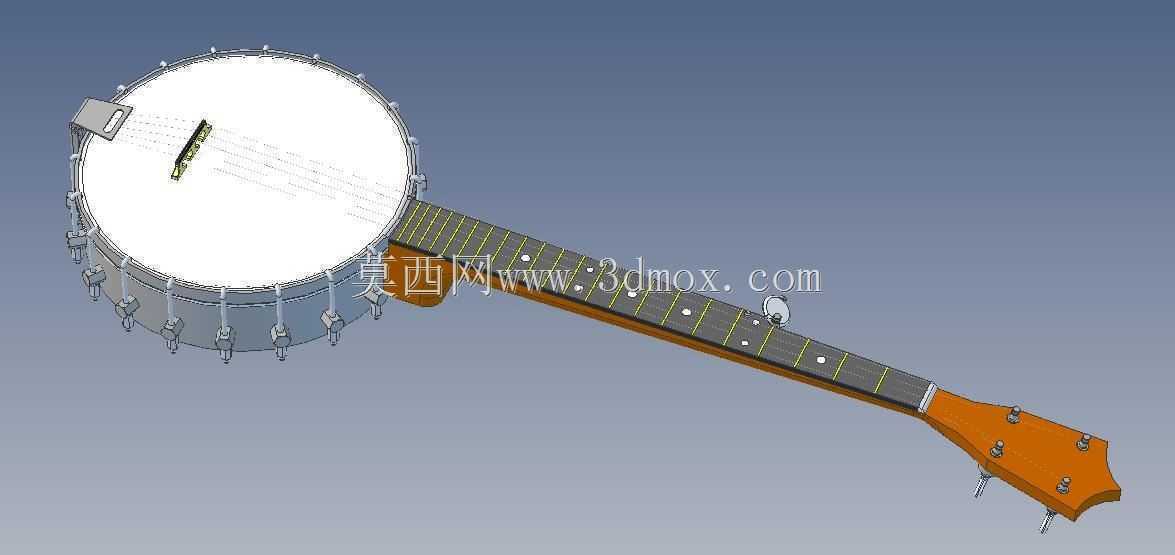

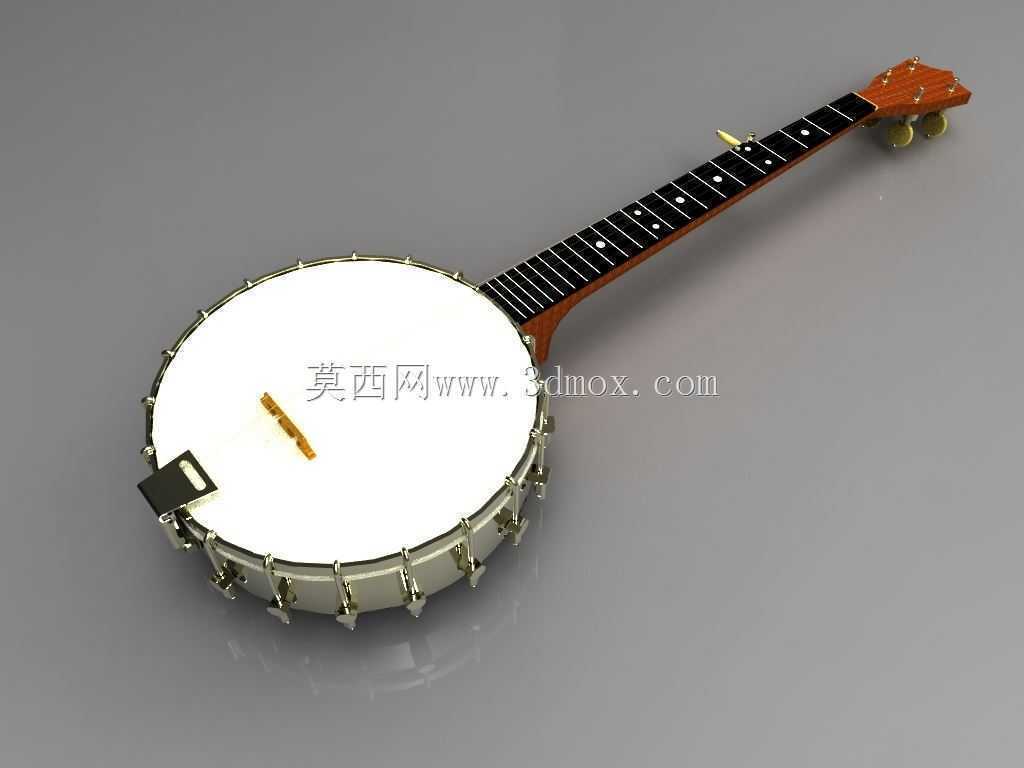

开背式班卓琴乐器结构三维设计

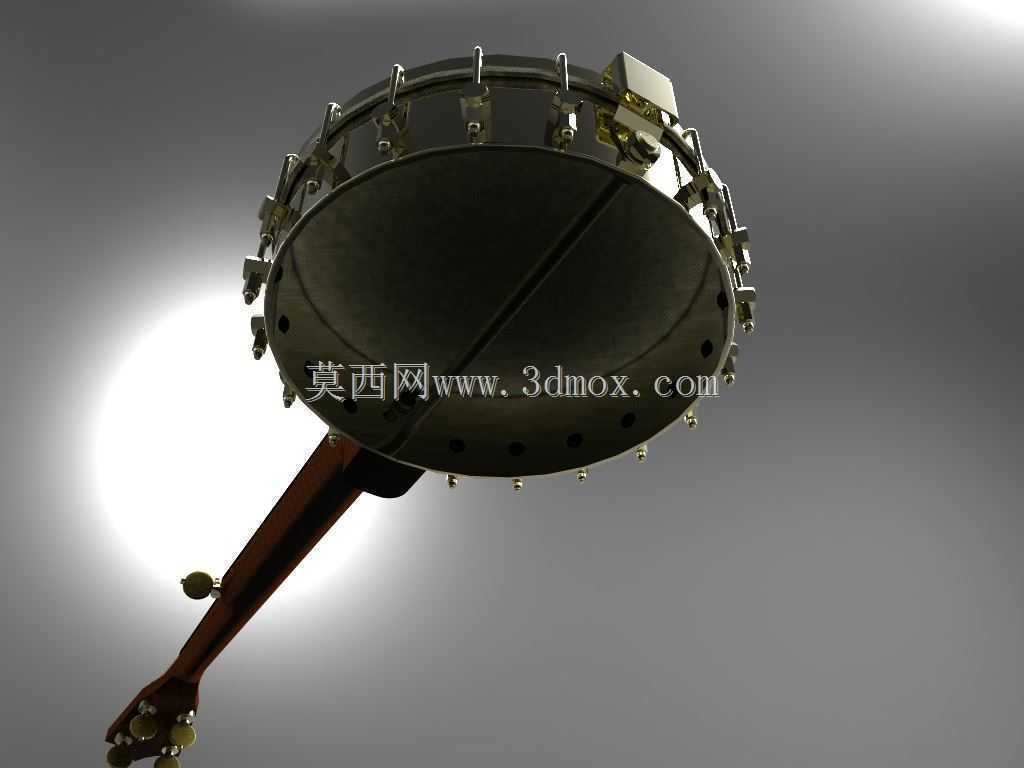

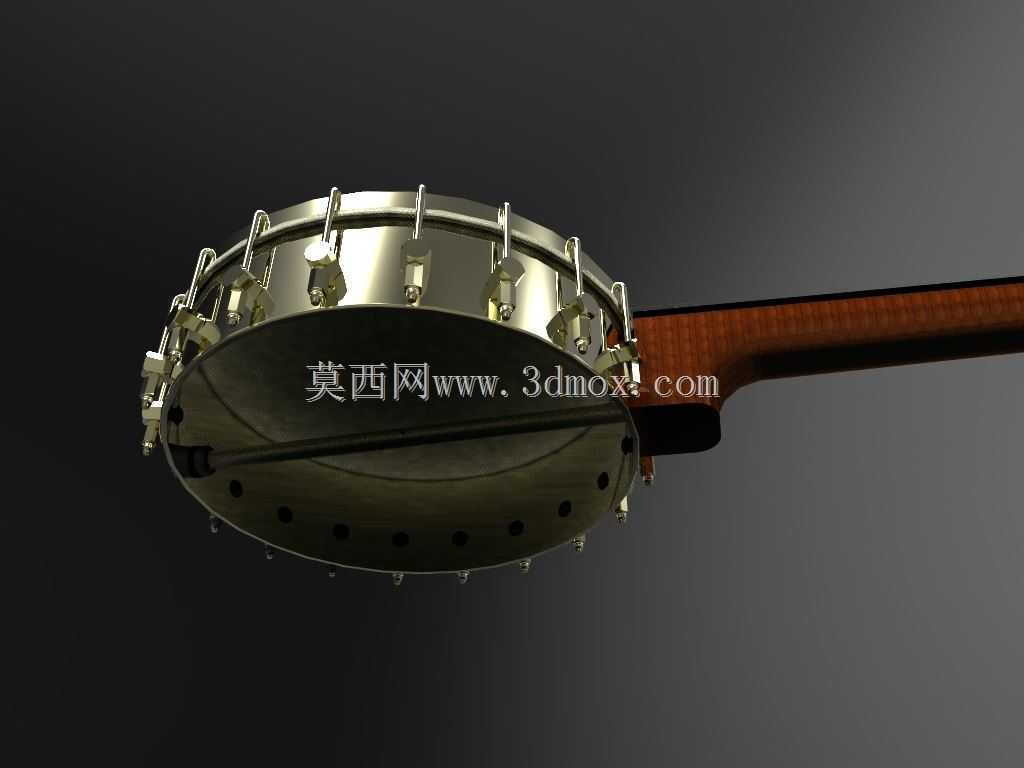

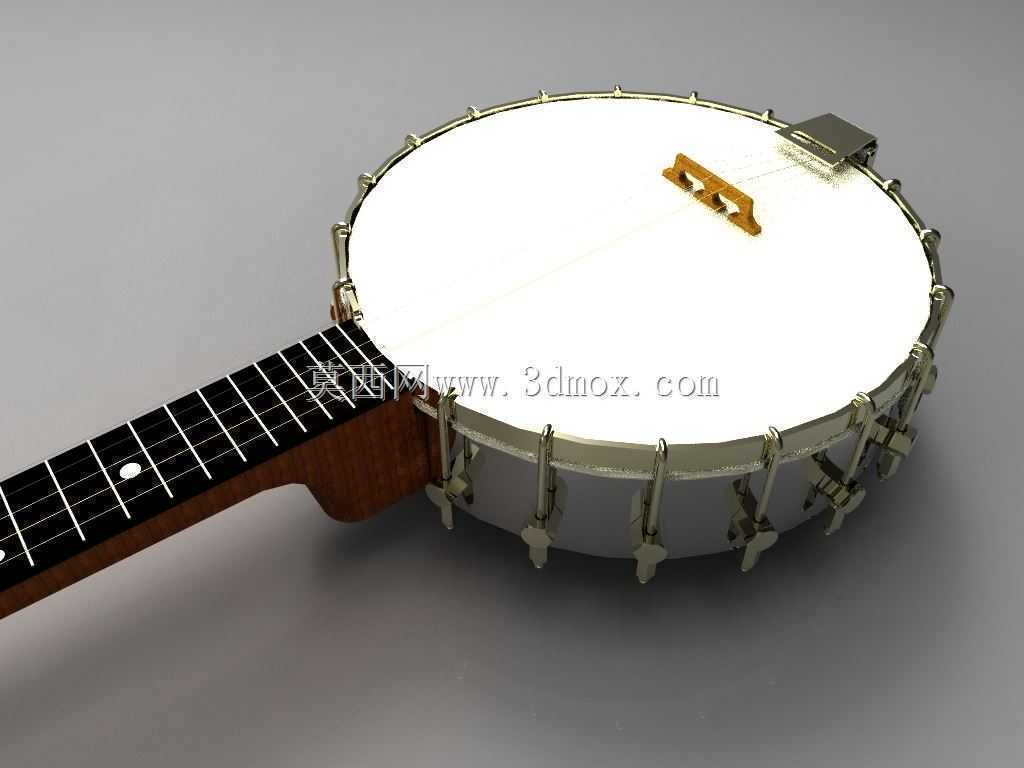

　　这款开背结构班卓琴的三维设计，核心围绕弹拨类弦鸣乐器的实际演奏需求与手工制作落地性展开，区别于常规闭合共鸣腔班卓琴的结构逻辑，开背设计的核心出发点是优化共鸣传导路径，让琴皮振动产生的声波无需在封闭腔体内反复折射，直接向演奏者方向扩散，适配小场地原声演奏、民谣弹唱场景下的音色输出需求，避免封闭腔体带来的低频浑浊问题，同时大幅降低整体结构重量，减轻长时间持琴演奏的肢体负担。从结构设计逻辑来看，琴身共鸣圈采用薄金属圈滚压成型结构，边缘均匀分布的张紧挂钩采用标准化小五金件适配思路，每个挂钩的安装位都预留了0.2mm的调节间隙，既满足琴皮张紧度的微调需求，也能适配不同厚度的兽皮或合成琴皮安装，挂钩的折弯角度经过反复校核，

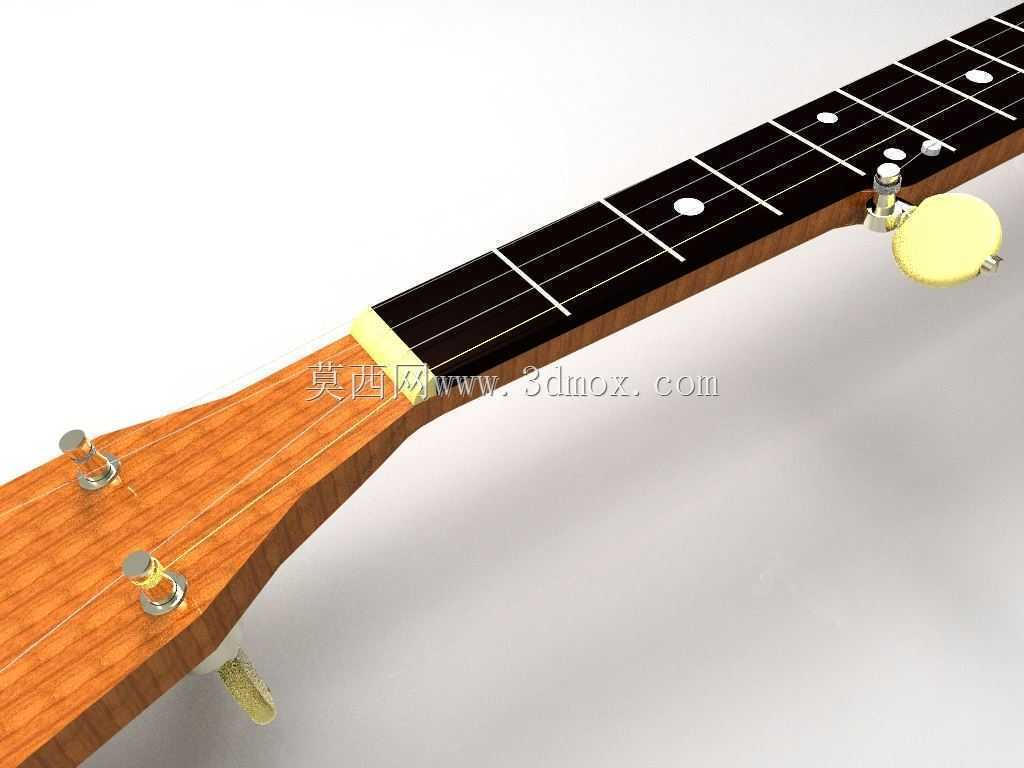

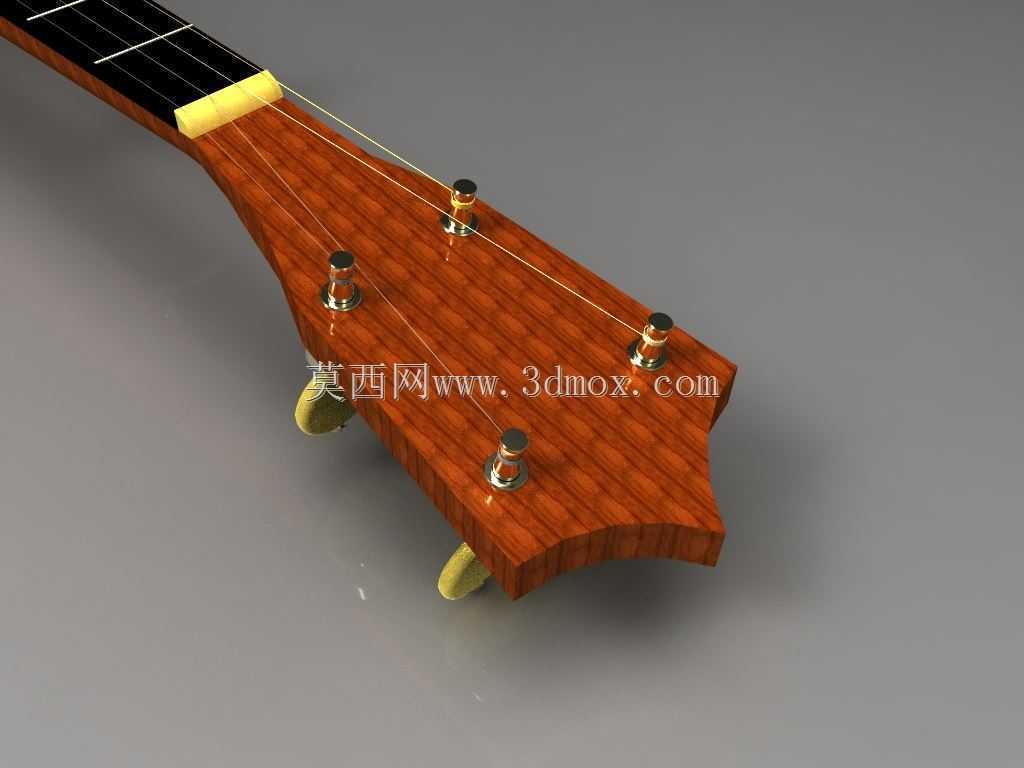

　　确保张紧螺杆的施力方向垂直于共鸣圈端面，避免长期张紧后出现金属圈变形、琴皮受力不均导致的音色塌陷问题。琴颈部分采用长条形实木拼接结构的参数化建模，指板上的品丝安装槽深度统一设置为1.2mm，槽宽与标准品丝厚度保持0.05mm的过盈配合量，安装后无需额外打胶即可实现牢固固定，品丝位置按照十二平均律的弦长比例精准排布，有效弦长的基准值设置为660mm，从琴桥位置到琴枕的弦长公差控制在0.1mm以内，确保每一品的音准偏差控制在人耳可识别阈值以下。琴头部分的弦轴安装位采用倾斜15度的开孔设计，既保证琴弦穿入后与弦枕的接触角度符合力学要求，减少调弦时的琴弦摩擦阻力，也能让弦轴的握持部分露出足够的操作空间，方便演奏时快速微调音高。

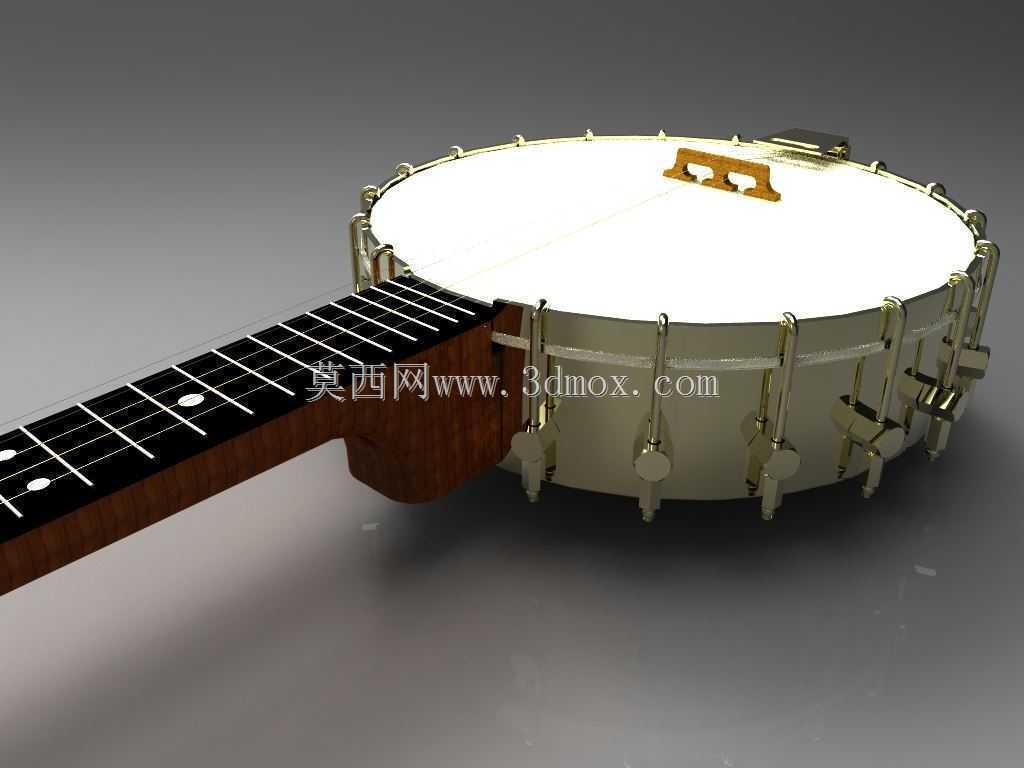

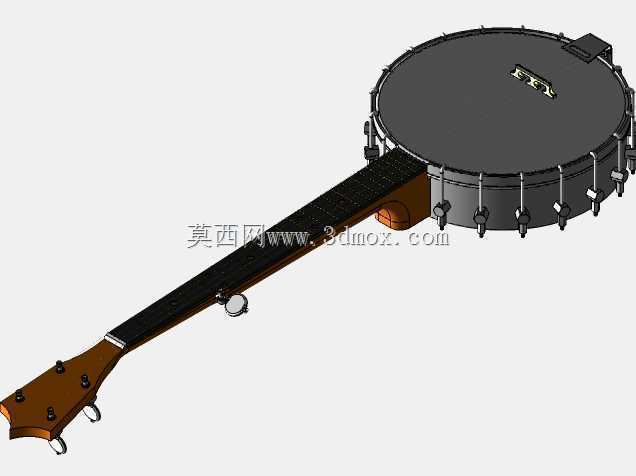

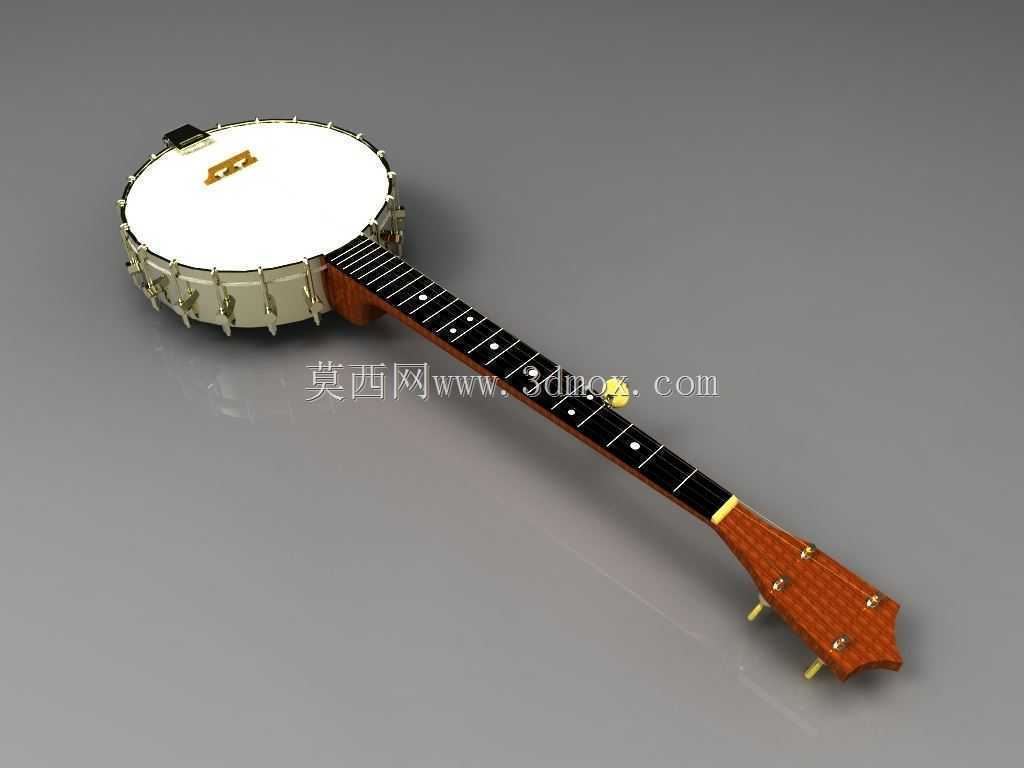

　　琴桥作为振动传导的核心零件，设计为硬木材质的梯型结构，底部与琴皮的接触面积控制在80平方毫米左右，既能够将琴弦的振动充分传导到琴皮上激发共鸣，也不会因为接触面积过大导致琴皮振动阻尼过高，损失高频音色的通透度。从安装边界尺寸来看，整琴总长度控制在920mm左右，共鸣盘直径为320mm，共鸣腔深度仅为45mm，相比同规格闭合共鸣班卓琴厚度减少近40%，琴颈握持处的厚度在18mm-22mm之间做渐变处理，靠近琴枕位置偏薄适配左手按弦的握持手感，靠近琴身位置适当加厚提升结构强度，避免长期琴弦拉力作用下出现琴颈弯曲变形。设计过程中特意简化了非必要的装饰性结构，所有零件都采用易加工的几何造型，共鸣圈可通过薄金属板卷圆焊接成型，

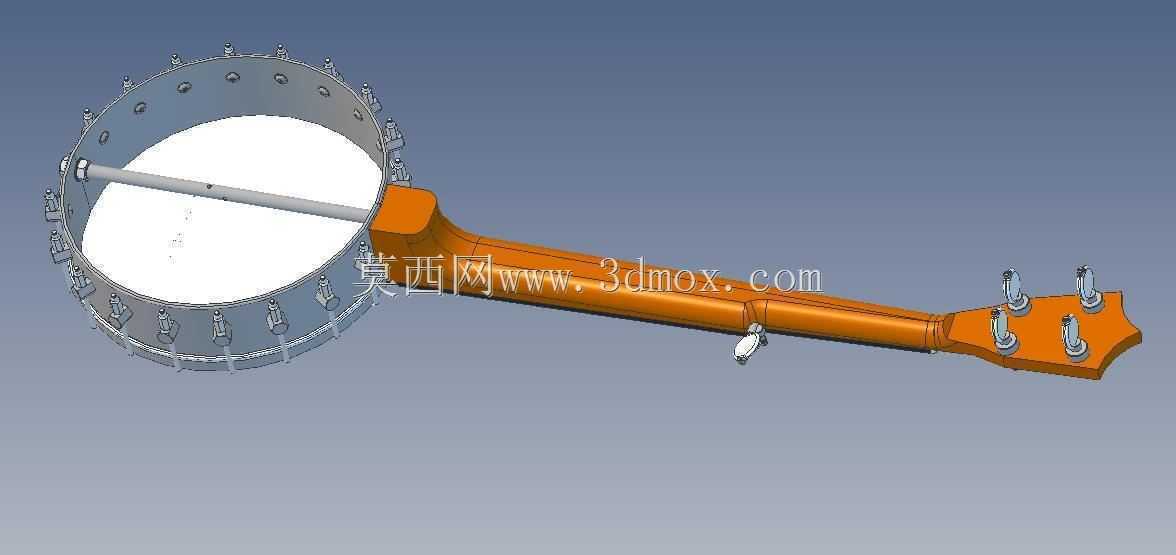

　　琴颈可通过实木铣削一次加工完成，张紧挂钩、弦轴等零件均可直接采购标准五金件适配，大幅降低手工制作的加工门槛，即使是小型乐器工坊或个人DIY制作者，也能按照三维模型的尺寸参数完成实体制作，无需额外定制复杂的专用加工工装。结构受力层面，整琴的静态载荷主要来自四根琴弦的张紧拉力，总拉力约为35kgf，设计时在琴颈与共鸣圈的连接位置预留了金属调节杆的安装通道，可通过调节杆的预应力抵消琴弦长期拉力带来的琴颈形变，保证琴颈始终保持平直状态，维持稳定的弦高与音准。开背结构的另一大优势是后期维护便捷，无需拆解整个共鸣腔即可完成琴皮更换、内部零件检修等操作，相比闭合结构的班卓琴，维护工时可减少60%以上。在三维建模过程中，所有配合面都做了装配干涉检查，确保零件组装时不会出现卡滞、间隙过大等问题，每个零件的拔模角度、加工圆角都按照常规机加工、木工加工的工艺要求设置，不存在无法落地的异形结构，无论是用于乐器结构教学、手工制作参考，还是用于文创产品的结构衍生设计，都能提供精准的尺寸参考与结构逻辑支撑。
