早期A型吉布森风格曼陀林琴身结构

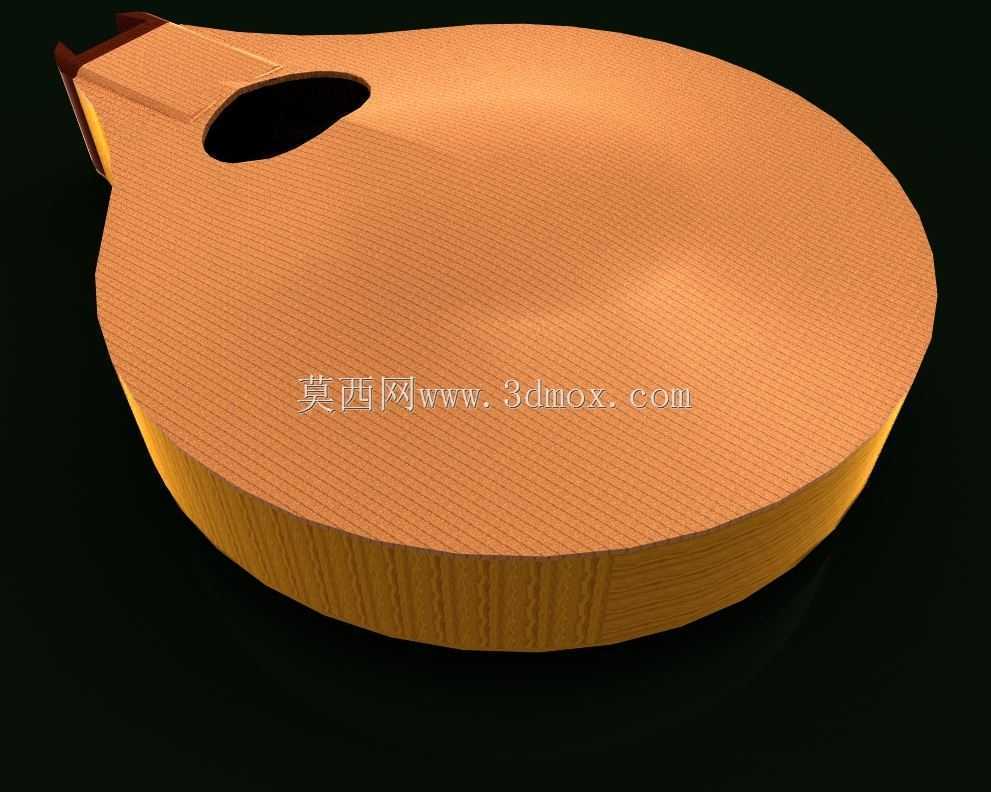

　　该曼陀林琴身结构参考早期A型吉布森曼陀林的经典形制设计，核心功能是为琴弦振动提供稳定的共鸣腔体，同时承载琴颈、弦桥、拉弦板等核心装配部件，是曼陀林发声结构的核心载体。从实际应用场景来看，这类结构既可以作为乐器复刻、手工制琴环节的结构参考样件，也可用于乐器展示、文创周边开发的结构原型，在民族乐器教学、西洋弦乐结构认知场景中，也能作为直观的结构演示载体，帮助学习者理解曼陀林的共鸣原理与装配逻辑。

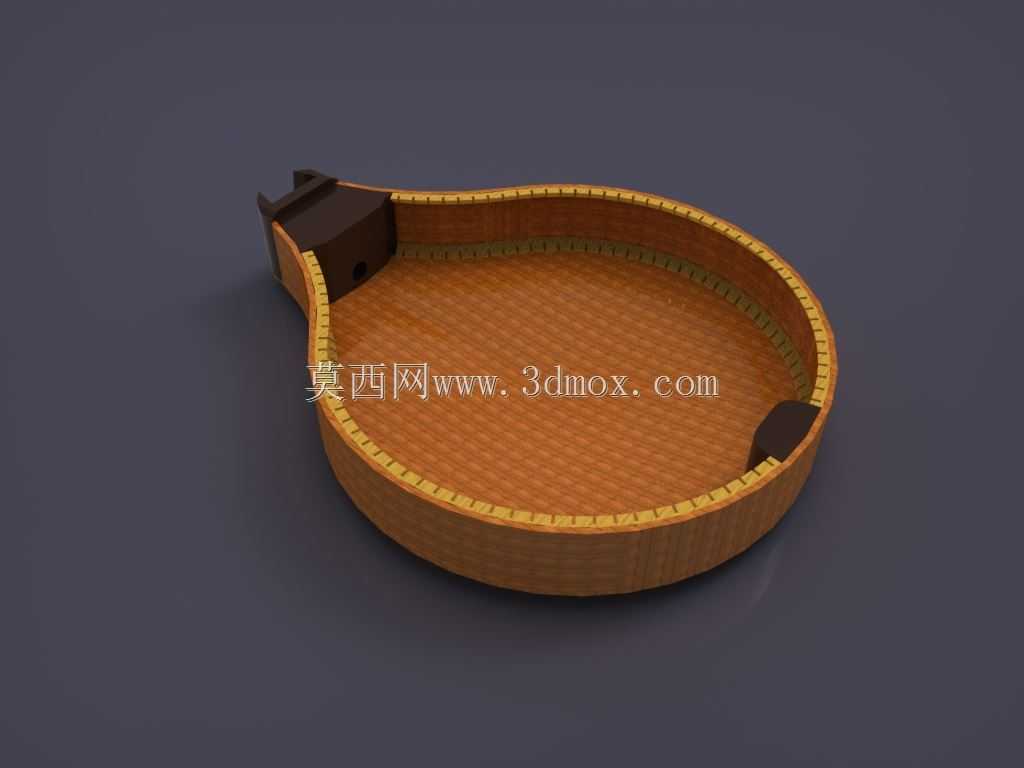

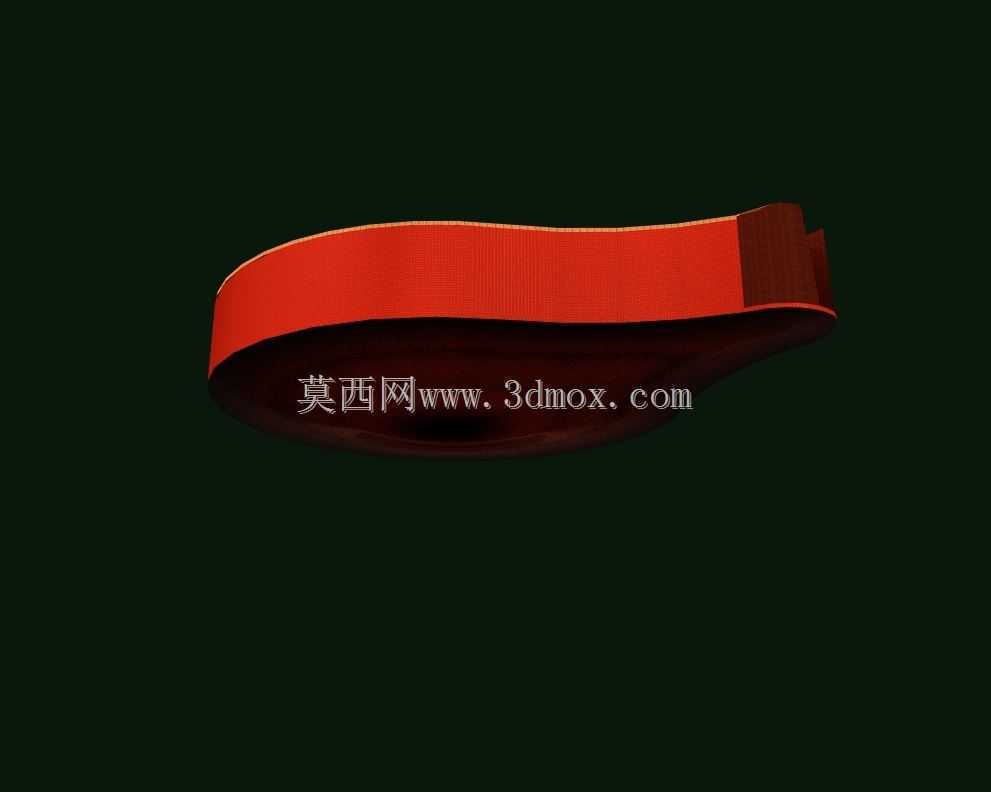

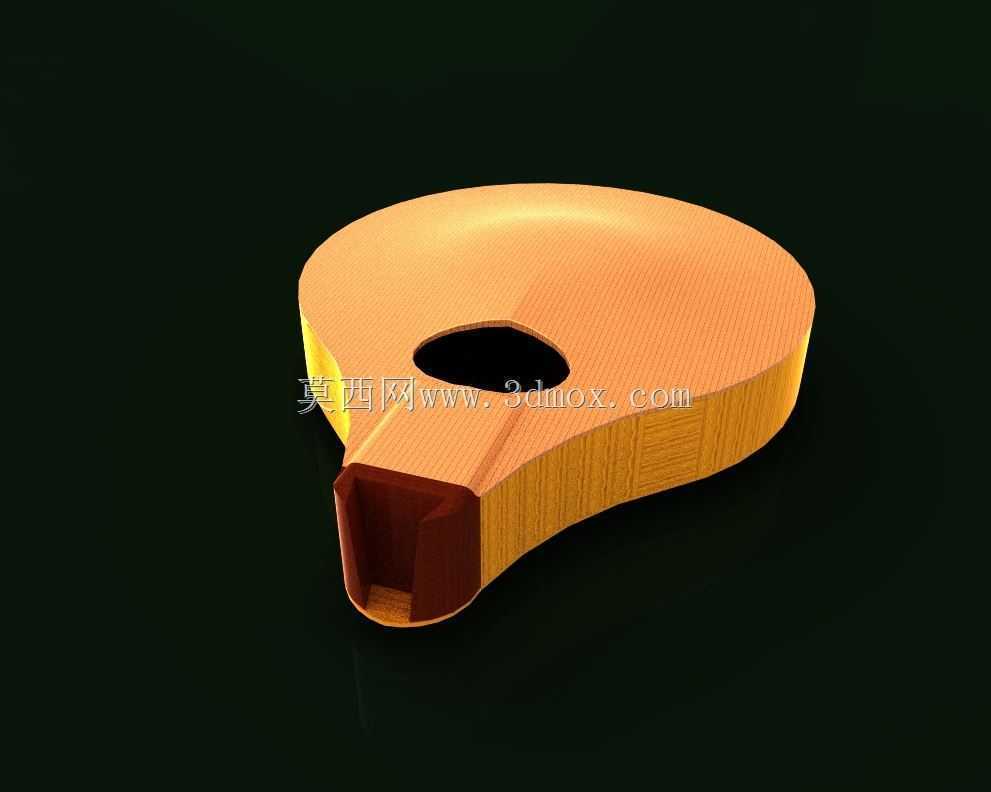

　　设计过程中优先保障共鸣腔体的声学特性，整体采用梨形不对称轮廓，腔体边缘做连续的围边加高设计，围边顶部预留均匀的嵌装槽位，用于后续安装包边饰条与面板压合结构，避免腔体拼接处出现应力集中导致的开胶变形。腔体内部做平滑过渡的弧面处理，没有突兀的直角结构，能够让琴弦振动产生的声波在腔体内形成均匀的反射，减少驻波干扰带来的音色发闷、杂音问题。琴身靠近颈部连接的位置做了加厚的安装座，预留两个定位孔位，用于和琴颈的榫接结构配合，安装时可通过定位孔快速对齐琴颈与琴身的中心轴线，保证指板与琴身弦桥的对位精度，避免出现琴弦偏斜、打品的问题。琴身尾部设置了凸起的拉弦板安装台，台面做平面度处理，能够保证拉弦板安装后与琴身表面贴合紧密，拉弦时的受力可以均匀传递到整个琴身结构，避免局部受力过大导致的木材开裂。

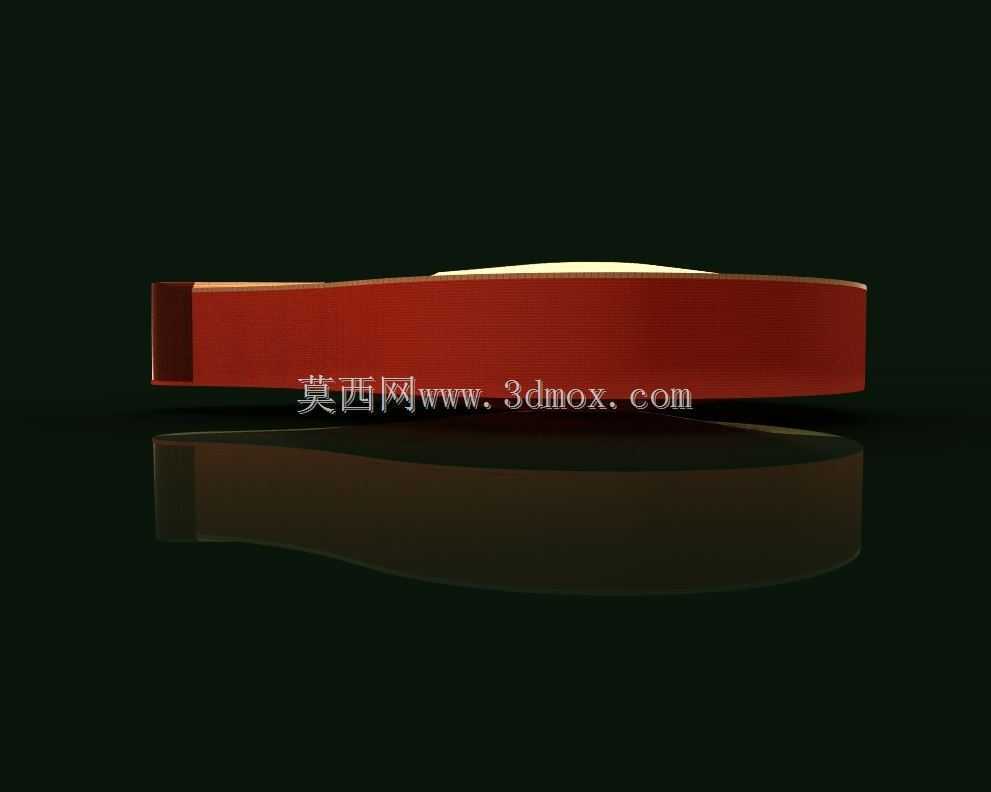

　　从外形尺寸与安装边界来看，整体轮廓最大长度控制在常规A型曼陀林的260毫米区间，最大宽度处约170毫米，腔体围边高度统一为32毫米，能够适配常规的曼陀林面板与背板安装尺寸，不需要额外修改围边轮廓即可完成合箱操作。琴颈安装座的厚度比周边围边厚8毫米，能够承受琴弦总拉力带来的弯矩，常规曼陀林八根琴弦的总拉力约360牛，该加厚结构可以保证长期使用下琴颈与琴身的连接位置不会出现凹陷、错位。拉弦板安装台的位置距离琴身尾部端点22毫米，安装孔位中心距为18毫米，适配市面上主流的A型曼陀林拉弦板安装尺寸，不需要额外打孔即可完成装配。腔体内部的转角位置全部做R3的圆角过渡，既可以减少声波反射的死角，也能降低木质构件加工时的崩边概率，同时在合箱时能够让胶水填充更均匀，提升粘接强度。

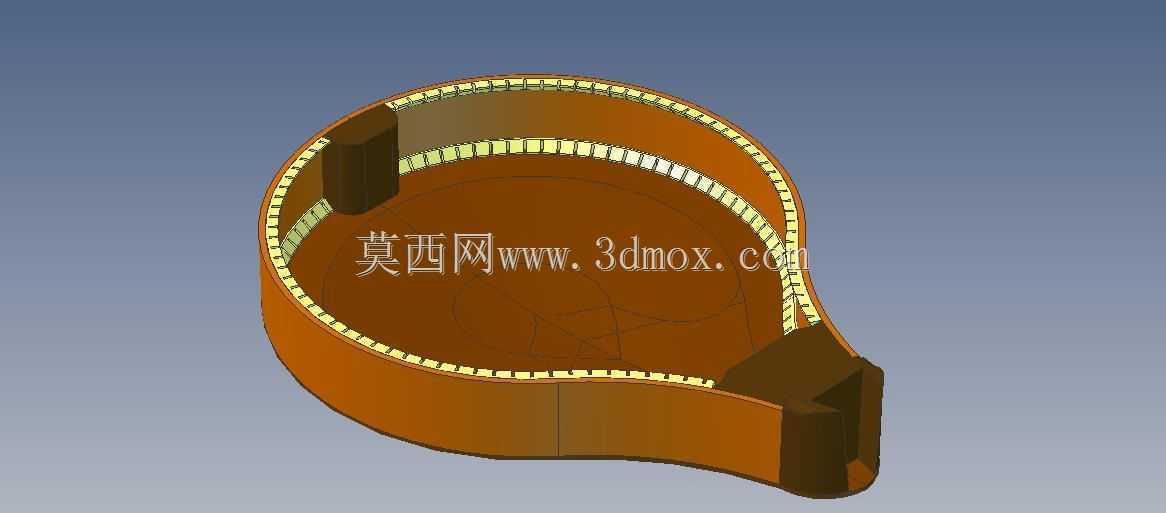

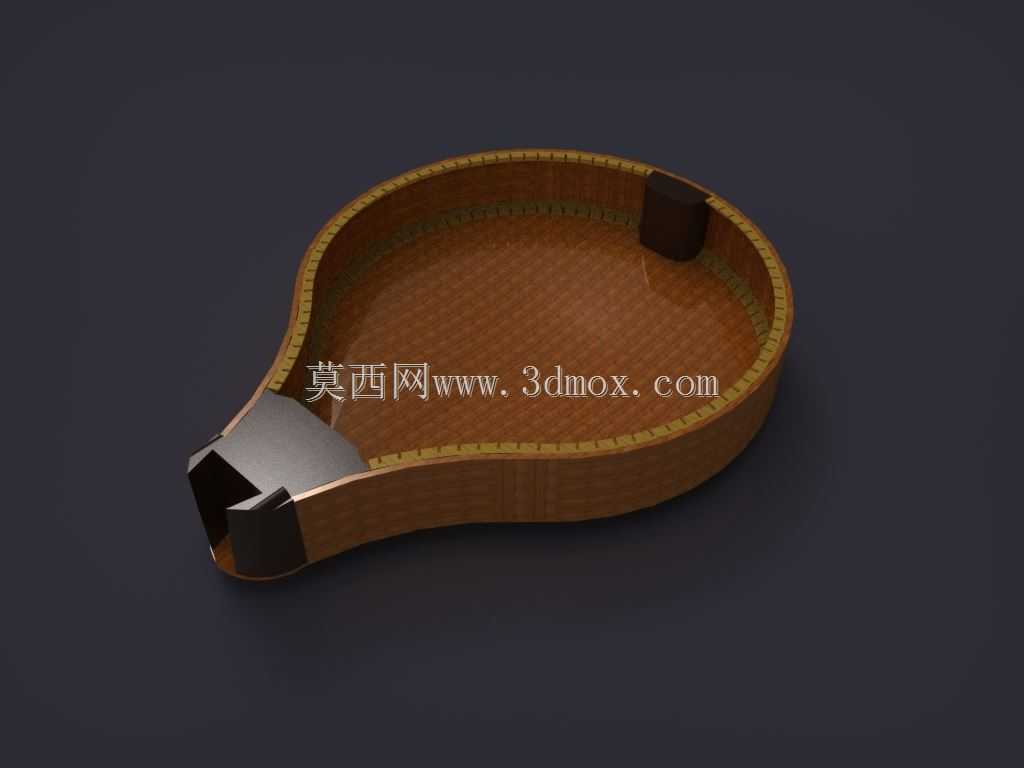

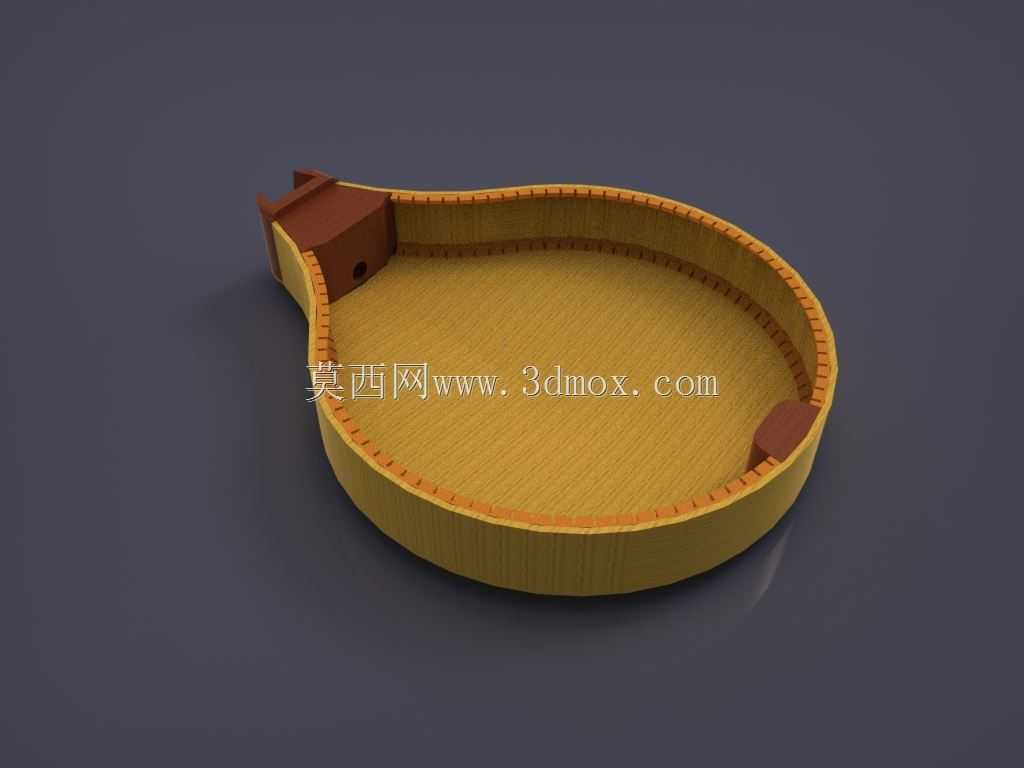

　　在结构细节设计上，腔体围边的顶部嵌装槽深度为2毫米，宽度为3毫米，既可以容纳常规的赛璐珞包边条，也能适配实木镶边的安装需求，槽位底部做平面处理，保证包边安装后与围边顶面齐平，不会出现凸起影响面板贴合。琴身表面的两个棕色固定垫块分别对应琴颈根部与琴尾位置，琴颈处的垫块用于辅助固定琴颈榫接结构，分散琴弦拉力对连接位置的剪切力，琴尾处的垫块用于垫在拉弦板下方，避免拉弦板的金属棱角直接划伤琴身漆面，同时提升拉弦板位置的局部抗压强度。整个琴身的外轮廓做连续的曲面顺滑处理，没有尖锐的棱角，握持时的贴合度更好，也能减少使用过程中的磕碰损伤。

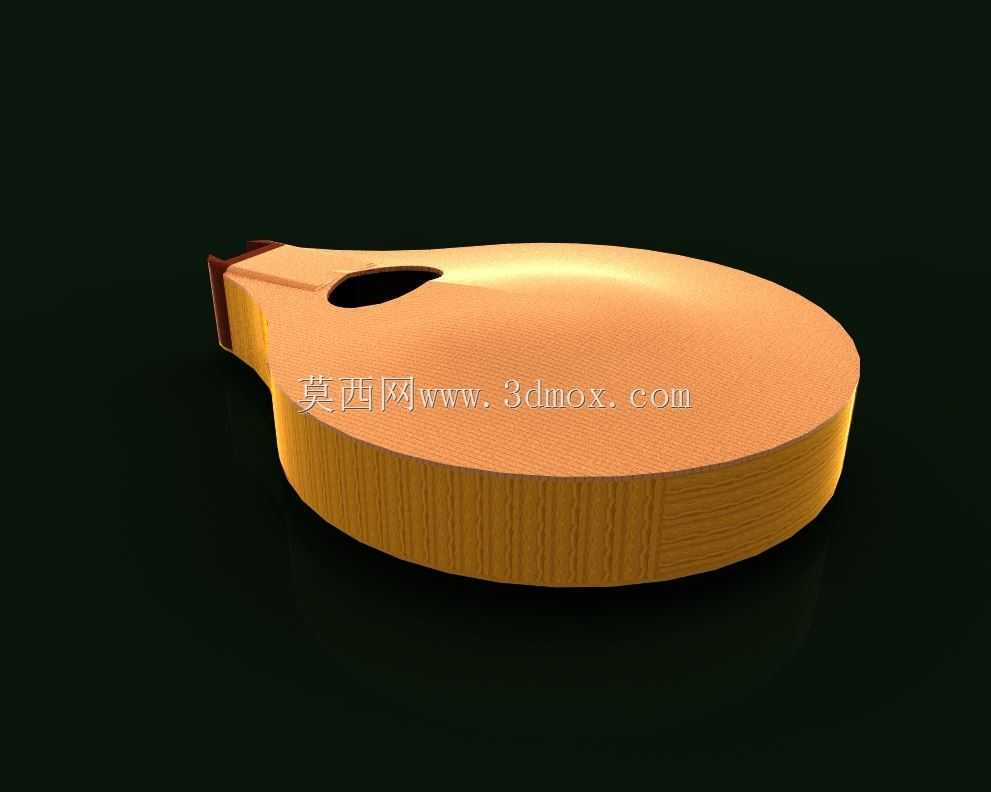

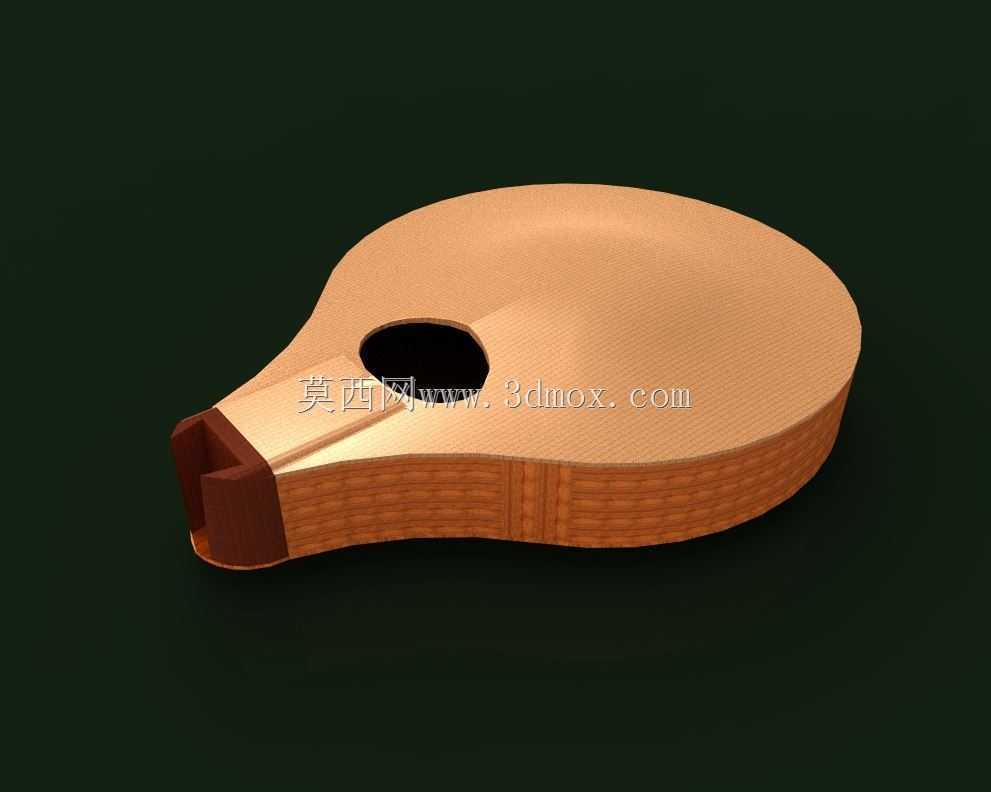

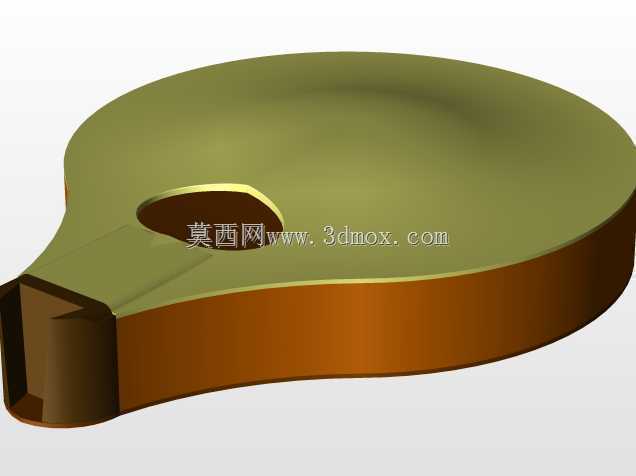

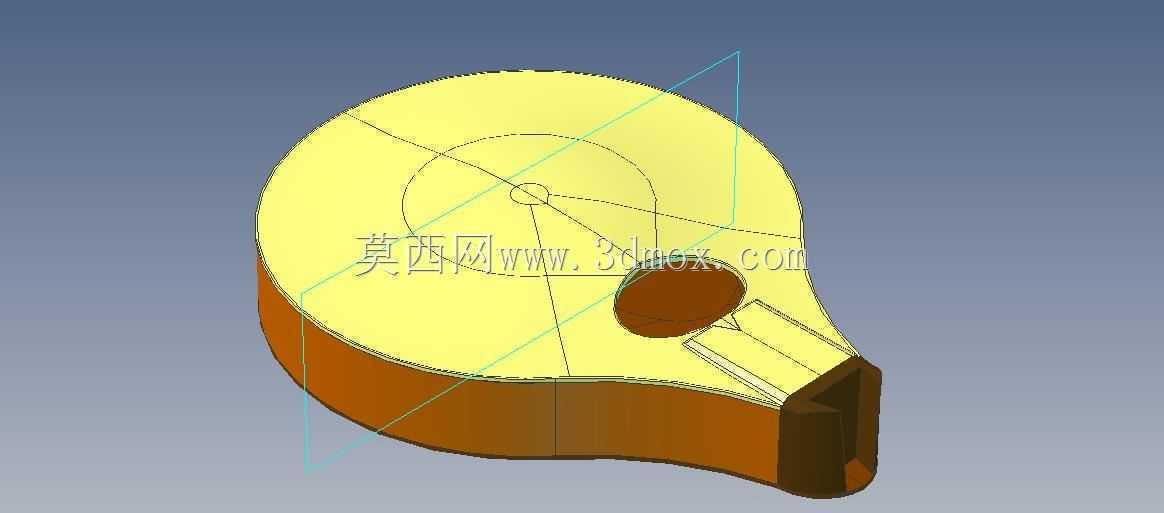

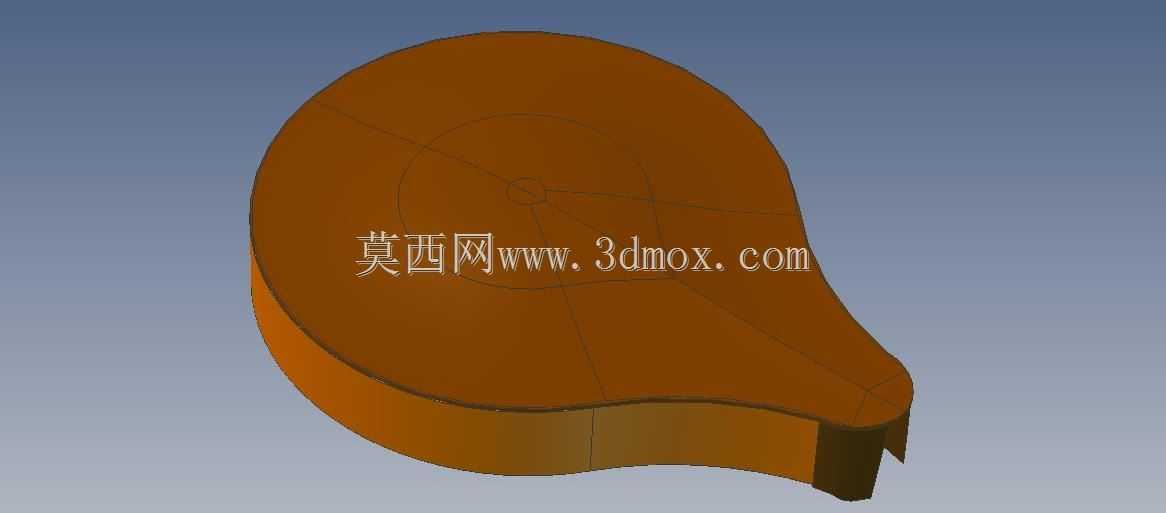

　　从建模逻辑来看，该结构优先通过曲面放样生成腔体的基础轮廓，再通过抽壳命令生成均匀壁厚的腔体基础，壁厚统一设置为2.5毫米，既保证木质构件的结构强度，也避免壁厚过大导致的共鸣迟钝。之后通过布尔运算添加各个安装座与垫块结构，所有安装孔位都预留了0.2毫米的装配间隙，适配木质构件加工后的公差余量，避免安装时出现过盈无法装配的问题。围边的嵌装槽通过扫掠命令沿着琴身外轮廓生成，保证槽位的深度与宽度全程一致，不会出现局部深浅不一导致的包边安装错位。整个模型的所有曲面都做了G1连续处理，相邻曲面之间没有明显的折痕，既可以直接用于3D打印制作原型样件，也可以导入CAM软件生成木工加工的刀路，用于数控设备加工实木琴身构件。

　　在实际制琴应用中，该结构可以直接作为琴身侧板与内部衬梁的组装基准，加工时只需要按照模型轮廓切割侧板木料，弯曲贴合到模具上即可完成侧板成型，不需要反复调整轮廓尺寸。腔体内部的弧面设计也匹配常规曼陀林的音梁布置位置，后续加装音梁时不会出现音梁与腔体内壁干涉的问题，能够大幅缩短制琴过程中的修配时间，提升生产一致性。对于手工制琴爱好者来说，该结构可以作为尺寸参考，避免手工放样时出现的轮廓不对称、安装位置偏移等问题，降低入门制琴的难度。
