RD400离心风机入口导流安装组件

　　在工业通风、除尘排风、车间环境调控、生产工艺送风这类场景里，风机入口段的结构设计直接影响整台风机的运行效率与运行稳定性，RD400规格的风机入口组件，就是匹配400mm叶轮直径离心风机的专用进风连接部件，承担着衔接进风管路与风机蜗壳、规整进风气流、提供安装固定支撑的多重作用。很多现场做通风系统改造的工程师都遇到过这类问题：如果入口段没有做规整的导流过渡，气流直接从敞口或者直角管路冲进风机叶轮，会在叶轮入口处形成明显的紊流区，不仅会让风机的实际风量比标称值低15%-20%，还会因为气流脉动带来额外的振动与噪音，长期运行甚至会导致叶轮动平衡偏移，缩短轴承的使用寿命，这个入口组件的核心作用，就是通过平滑的弧形过渡流道，

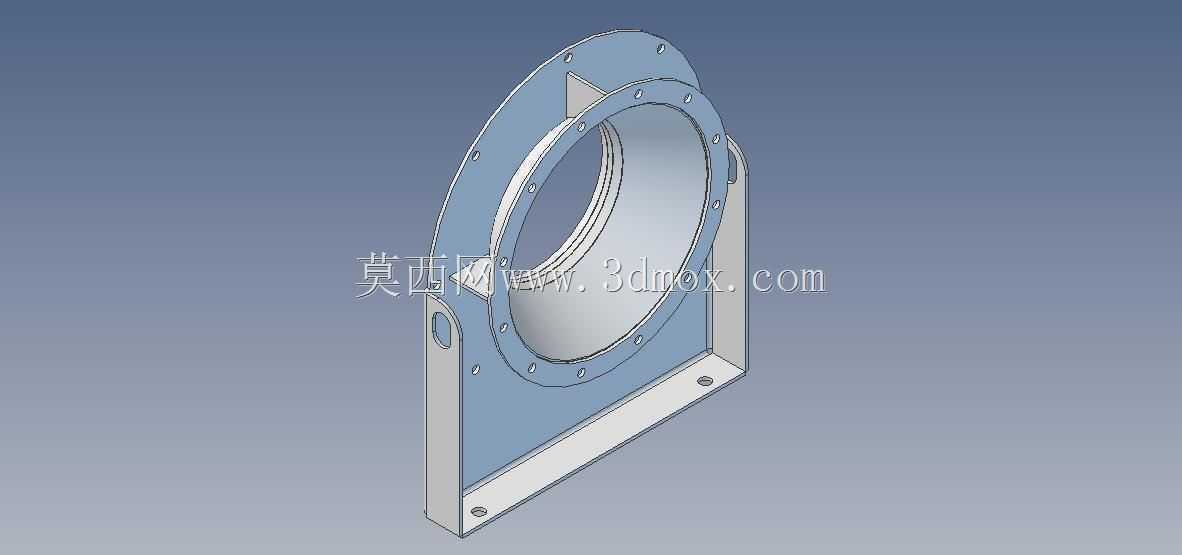

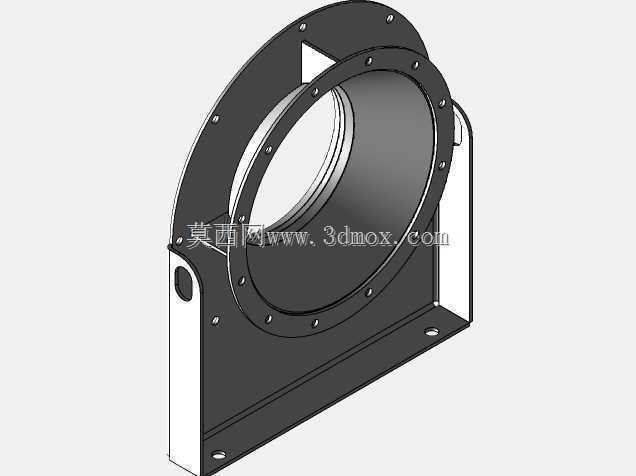

　　把进入风机的气流梳理成均匀的轴向进风状态，最大程度降低入口处的局部阻力损失。从结构设计来看，这个组件采用了一体化的法兰加侧装支架结构，圆形的法兰端面上均匀布置了一圈螺栓安装孔，孔位的节圆尺寸与RD400风机蜗壳的入口安装位完全匹配，安装时不需要额外做转接板，直接通过螺栓就能把组件和蜗壳端面锁紧，法兰端面预留了密封垫片的安装位置，能避免高压侧气流泄漏，保证风机的风压输出稳定。组件的流道部分采用了收敛式的弧形设计，从外侧的进风口到对接叶轮的内侧端口，流道直径平滑过渡，没有突变的台阶或者直角结构，气流在流经这段流道时会逐步加速，均匀充满整个流道截面，避免出现局部涡流或者偏流的情况，这部分的曲面弧度是按照等加速流线设计的，

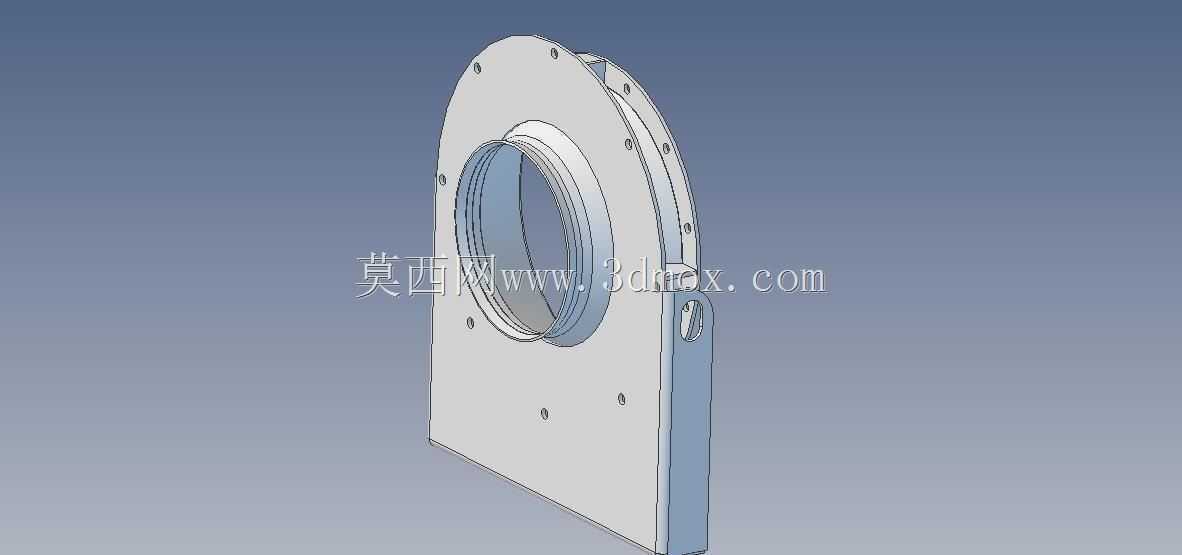

　　能把入口局部阻力系数控制在很低的水平。组件侧面的L型安装支架是和主体结构连为一体的，支架上预留了两个长圆形的安装固定孔，现场安装时可以根据实际的安装基础位置做小范围的位置调整，不需要重新打孔，降低现场安装的适配难度，支架的折弯角度经过校核，能承受组件本身的重量以及管路连接带来的附加载荷，不会因为长期运行出现结构变形。从安装边界来看，这个组件的整体外轮廓尺寸是围绕400mm通径设计的，法兰的最大外径比通径大出螺栓安装的预留空间，支架的安装面与法兰端面的垂直公差控制在机械安装的标准范围内，能保证组件安装后和风机主轴保持良好的同轴度，不会因为安装偏斜导致气流擦碰叶轮。在实际的项目应用里，这个组件不仅可以用在常规的工业离心风机上，

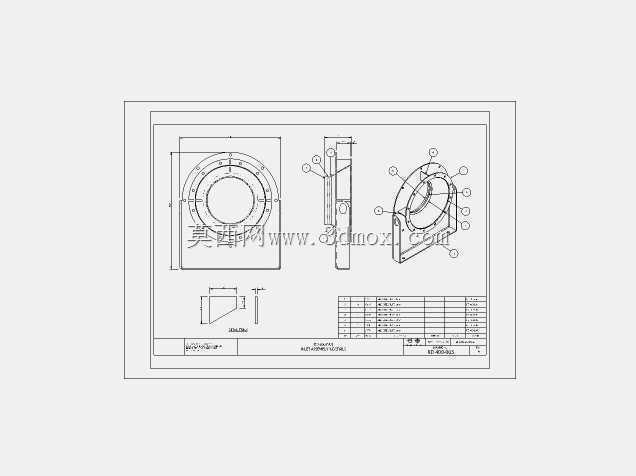

　　也可以匹配除尘系统的引风机、涂装线的送排风机、厂房通风的换气风机，只要是对应400mm叶轮规格的离心式风机，都可以用这个组件做入口段的连接，相比现场手工焊接的入口接头，这个预制好的组件流道线型更规整，安装精度更高，不需要现场做打磨修型，能大幅缩短现场安装的工期，也能避免手工制作带来的尺寸偏差、流道不光滑等问题。在做三维建模的时候，这个组件的结构重点在于流道曲面的连续性，以及安装孔位的位置度公差，建模时需要保证法兰端面的平面度，支架安装面的平面度，还有各个安装孔的同轴度，避免后续出加工图纸或者做装配干涉检查时出现偏差，对于做通风系统设计、风机配套结构设计的工程师来说，这个模型可以直接用来做系统装配校核，检查入口段和周边管路、结构件的安装间隙，提前规避现场安装时的干涉问题。
