在通风管路配套、异形风道连接、设备侧罩防护这类工程场景里,经常会遇到变径曲面衔接的结构需求,这类结构如果采用传统逐特征建模的方式,后期调整安装尺寸、适配不同管径规格时,需要逐个修改草图、特征参数,很容易出现特征报错、关联关系断裂的问题,甚至要推倒重建模型,严重影响设计迭代效率。这套参数驱动的曲面结构设计,核心是把结构所有关键控制尺寸全部纳入全局变量表做统一管控,从根源上解决多规格适配时的建模效率问题。

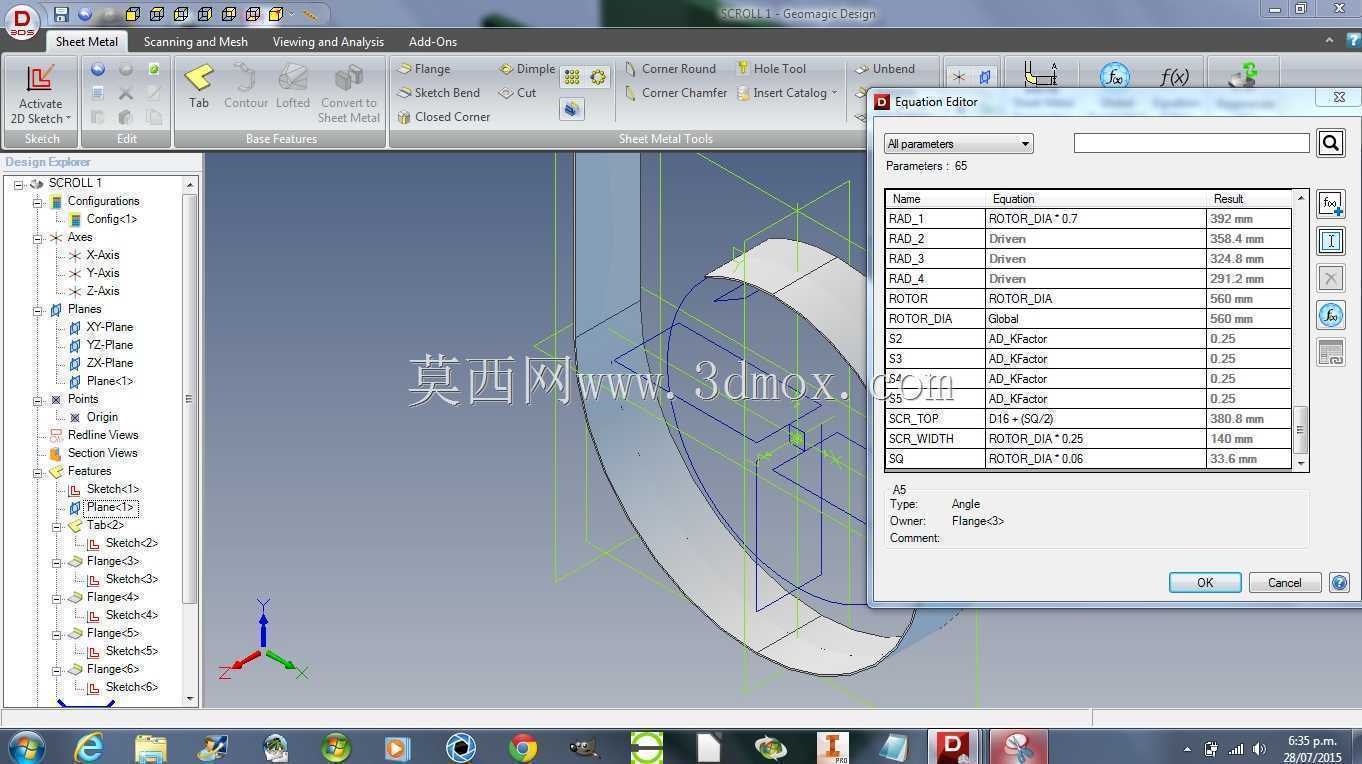

从实际落地的功能逻辑来看,这类变径曲面结构主要承担两个核心作用,一是实现不同管径风道的平滑过渡连接,降低风阻,避免气流在变径位置形成涡流产生额外噪音与压损,二是作为设备外露侧的防护壳体,兼顾结构强度与外观平整度,满足设备外观验收的基础要求。设计过程中没有采用零散的独立尺寸标注,而是把入口直径、出口直径、折弯半径、曲面过渡段长度、法兰翻边宽度、板材厚度这些核心控制参数全部写入全局参数表,每个参数之间按照钣金加工的工艺逻辑建立关联公式,比如折弯段的展开长度自动根据板材厚度、折弯半径、折弯角度计算,法兰翻边的宽度和连接孔的孔距自动跟随管径尺寸按比例适配,不需要人工逐个核算展开尺寸。
建模阶段先确定整体安装边界,结构的轴向安装长度根据配套设备的预留空间设定,两端的连接法兰尺寸完全匹配对接管路的标准法兰规格,安装孔的位置度公差控制在0.2mm以内,保证现场安装时不需要额外扩孔、修配就能完成对接。曲面部分采用引导线放样的方式构建,引导线的控制点全部关联到全局参数,当需要适配不同规格的管路时,只需要在参数表中修改对应的管径、长度数值,整个曲面结构、法兰结构、甚至后续的展开工程图都会自动更新,不会出现特征丢失或者几何错位的问题。
考虑到钣金加工的工艺可行性,设计时特意规避了过小的折弯内角,所有折弯位置的内R值不小于板材厚度,避免折弯时出现板材开裂或者压痕过深的问题;曲面的曲率变化做了平滑过渡处理,没有出现曲率突变的区域,保证激光下料后折弯、压型工序能一次成型,不需要后续大量的手工校形工作。法兰边的翻边高度统一设定为标准连接尺寸,适配常规的角码连接或者螺栓连接工艺,不需要额外制作焊接工装就能保证对接面的平面度。
在实际项目应用中,这类参数化结构模型可以快速衍生出十几种不同规格的同系列产品,不需要设计人员重复建模,只需要调整参数表中的对应数值,就能直接输出对应的三维模型与展开下料图,大幅缩短同系列产品的设计周期。同时因为所有参数都做了关联约束,不会出现人工改图时常见的尺寸漏改、关联特征不匹配的低级错误,从设计端降低了加工出错的概率。结构的壁厚根据应用场景的风压要求做参数化可调,常规通风场景采用1.2mm厚度的冷轧钢板即可满足强度要求,高压风道场景可以直接修改板材厚度参数,模型自动更新折弯扣除值与展开尺寸,不需要重新核算工艺参数。
安装边界的设计上,两端法兰的外圆尺寸比对接管路的法兰外径大出标准密封胶条的安装宽度,预留了密封件的安装空间,保证连接后的密封性,避免漏风问题。整个结构的最大外轮廓尺寸控制在配套设备的安装预留空间范围内,不会出现和周边管线、结构件干涉的问题,建模阶段已经通过全局参数锁定了最大外轮廓的边界值,调整规格时不会超出预设的安装空间范围,减少了后续装配验证的工作量。
