参数化涡卷式风扇导流钢板结构设计

　　在工业通风、商用散热类风机的结构组成中，涡卷形导流钢板是决定风场走向、出风效率的核心钣金构件，这类部件并非简单的弧形弯板，其曲面曲率、卷边角度、衔接段的平直段长度，都会直接影响风机运行时的气流组织状态，若曲面过渡存在突变，很容易在风道内部形成紊流区，不仅会抬升整机运行噪音，还会造成风压损失，降低风机的实际送风效率。

　　从实际应用场景来看，这类涡卷钢板多用于离心式风扇的风道壳体段，常见于工业设备散热风机、商用新风系统风机、大型机房通风机组的内部导流结构，安装时需要与风扇叶轮、侧封板、进出风法兰形成完整的封闭风道，因此设计阶段就需要提前预留安装边界：钢板两端的平直安装边需要预留标准的螺栓过孔位置，孔位间距需要匹配常规风机壳体的安装孔系，卷边的内径尺寸需要与对应规格的风扇叶轮保留均匀的径向间隙，间隙值通常控制在叶轮直径的千分之五到千分之八区间，间隙过小容易出现叶轮运转擦碰壳体的风险，间隙过大则会造成气流回流，降低风机输出效率。

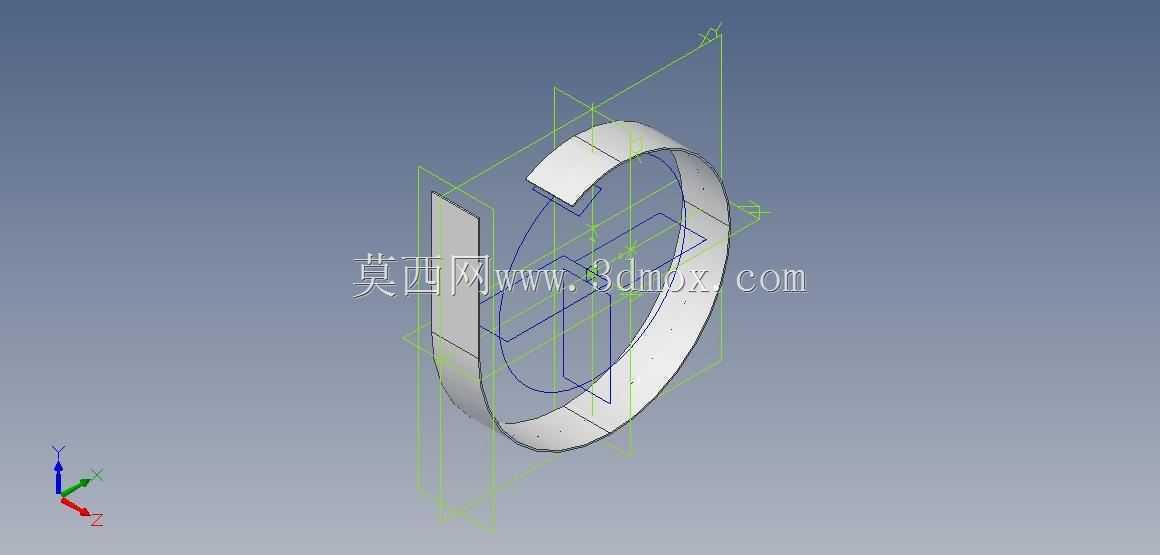

　　这款构件采用草图驱动的全局参数化设计逻辑，所有结构尺寸都与顶层草图的控制参数做关联绑定，修改顶层草图的涡卷基圆直径、卷绕圈数、出口段张开角度、板材厚度参数时，整个钣金件的折弯、卷边、安装孔位都会同步更新，不需要逐个特征重新编辑，这种设计方式非常适合同系列不同风量规格的风机快速改型，只需要调整核心参数就能快速生成对应尺寸的构件模型，大幅缩短系列化产品的设计周期。

　　从结构特性来看，这款涡卷钢板采用等厚度钣金弯折成型，曲面段采用平滑的渐开线曲率过渡，从进风侧的小曲率弧面逐步过渡到出风侧的大曲率平直段，完全匹配离心风扇的气流甩出轨迹，能够让叶轮带动的气流沿着涡卷壁面顺畅导向出风口，减少气流与壁面的碰撞损耗。钢板两端的平直安装边做了折边强化处理，折边高度根据板材厚度匹配，既可以提升整个薄壁构件的结构刚度，避免风机运行时的气流脉动造成钢板共振异响，也能作为安装贴合面，提升与相邻壳体部件连接的密封性，减少漏风问题。

　　设计过程中需要重点考量钣金加工的工艺可行性，涡卷段的折弯曲率不能小于对应厚度板材的最小折弯半径，避免弯折过程中出现板材外侧拉伸开裂、内侧起皱的问题，同时整个构件的展开轮廓需要在常规板材的幅面范围内，减少不必要的板材拼接工序。安装边的孔位需要与相邻构件的孔位做同轴度校验，避免装配时出现孔位错位，同时要考虑板材厚度带来的装配尺寸链偏差，在相邻部件的衔接处预留合理的公差补偿量。

　　在实际选型适配时，这类涡卷钢板的尺寸需要匹配对应风机的叶轮直径、设计风压与风量参数，当风机需要更高的出风静压时，可以适当调整涡卷段的张开角度，延长气流在涡卷风道内的增压路径；如果是大风量低压的通风场景，可以适当放大涡卷的基圆直径，降低气流在风道内的沿程阻力。参数化的设计模型可以快速完成这些调整，不需要重新绘制整个曲面轮廓，结构工程师只需要根据具体的工况参数修改对应控制值，就能快速得到符合要求的构件模型，同时可以直接导出钣金展开图用于下料加工，不需要额外做展开处理。

　　这类薄壁涡卷构件的刚度校核也是设计环节不能忽略的部分，由于板材厚度通常较薄，当风道内风压较高时，需要验证涡卷壁面的变形量，避免变形量过大导致壁面与叶轮的间隙变小引发擦碰，必要时可以在壁面外侧增加冲压加强筋或者加装固定支撑条，在不显著增加重量的前提下提升构件的结构强度，保障风机长期运行的结构稳定性。
