拖车升降支撑托轮结构设计

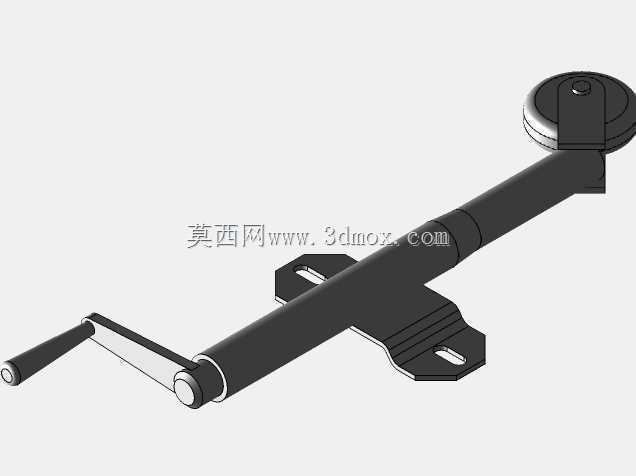

　　在短途转运、厂区物料拖运、农用机具拖挂以及小型旅居挂车的日常使用场景里，拖车托轮是承担驻车支撑、低速行走辅助、拖挂端高度调节的核心部件，很多从业者在做拖挂结构设计时，往往容易忽略托轮的受力边界与安装适配性，导致实际使用中出现托轮变形、升降卡滞、安装位干涉等问题。这款托轮结构采用立式导向柱搭配侧装固定支架的设计，核心功能是在拖车与牵引车脱开时，为拖挂端提供稳定的竖向支撑，同时在短距离挪移拖车时，可通过摇把驱动内部升降机构调整支撑高度，配合底部的滚轮实现无牵引状态下的人力移位，不需要额外借助叉车或者撬棍就能完成小范围位置调整。从结构设计逻辑来看，整体采用竖向同轴布局，上部设置带防滑握柄的摇转输入轴，

　　通过内部的丝杆传动副实现立柱的伸缩调节，相比常见的插销式档位调节结构，丝杆传动可以实现高度的无级调整，能适配不同牵引座的离地高度，避免拖挂连接时出现车头或车尾翘曲的受力异常。侧置的安装支架采用双安装面设计，预留了对应规格的螺栓过孔，安装时可以直接贴合拖车牵引架的矩形管立面，通过螺栓组完成刚性固定，不需要对原有牵引架做大规模的切割改型，适配市面上多数小型拖挂设备的牵引梁截面尺寸。底部的滚轮采用硬质耐磨橡胶材质，轮架与升降立柱下端采用铰接结构，可在水平方向做一定角度的回转，挪移过程中能灵活转向，不会出现轮体硬磨地面的情况；滚轮的轮轴做了台阶轴设计，两端通过卡簧限位，长期使用磨损后可以单独更换轮体，不需要整体更换整个托轮组件，

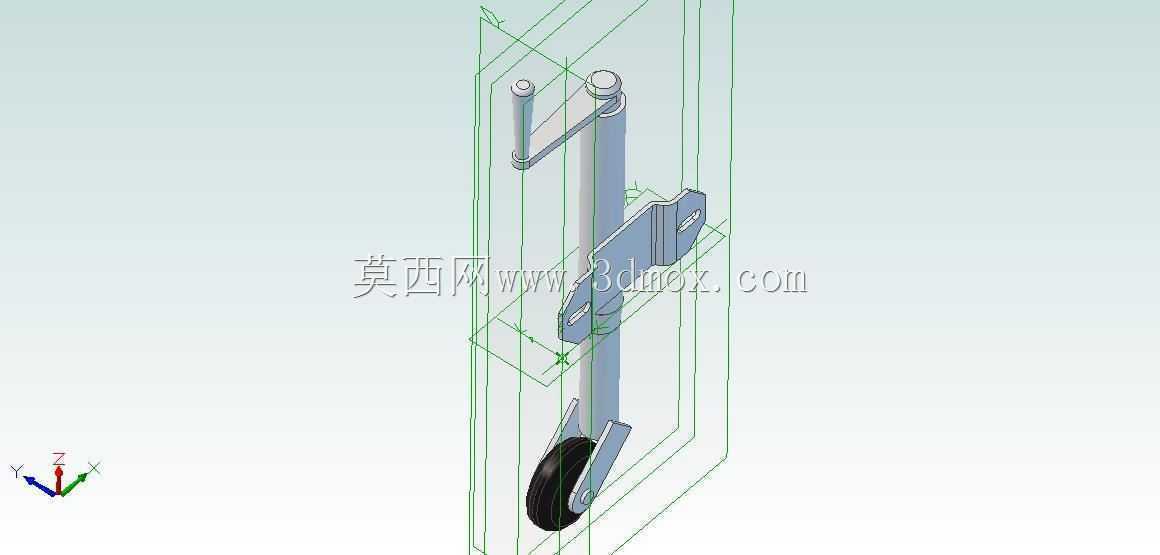

　　降低后期维护成本。在安装边界的设计上，整体结构的外围轮廓做了规整的包络处理，升降行程覆盖常规小型拖车的牵引高度调节范围，完全收回状态下滚轮离地间隙满足非铺装路面的通行要求，不会在拖车正常行驶时出现托轮剐蹭地面的问题；完全伸出状态下的支撑高度可以保证拖挂端在脱离牵引车时保持水平姿态，避免拖车前倾导致物料倾洒或者连接结构磕碰地面。设计过程中对受力路径做了明确的传导规划，竖向载荷依次通过滚轮、轮架、升降立柱、丝杆副、上部安装座传递到侧装支架，最终分散到拖车牵引架的管梁结构上，所有受力节点都做了加强筋处理，避免应力集中导致的结构开裂。摇把的位置设置在立柱上部侧方，操作时不需要弯腰俯身，站在拖车侧面就能完成高度调节，摇把的转动阻尼经过匹配，

　　既不会因为载荷过大出现摇转费力的情况，也不会因为路面颠簸出现丝杆自行回转导致高度下降的问题。考虑到户外使用的场景，所有金属结构件都做了防锈镀层处理，丝杆传动部位预留了润滑脂加注空间，长期在潮湿或者多尘环境下使用也能保持升降动作顺畅，不会出现锈蚀卡滞的情况。很多现场使用反馈里，托轮的失效大多是因为安装时支架固定螺栓强度不足，或者升降行程调整超出极限导致丝杆脱扣，这款结构在立柱上设置了上下限位结构，当升降到极限位置时会自动锁止，避免操作不当导致的结构脱出，同时安装支架的螺栓孔位做了沉台设计，螺栓安装后头部不会突出支架表面，避免和周边结构出现干涉。对于做小型拖挂设备设计的工程师来说，这类托轮结构的选型不能只看额定载荷参数，还要结合牵引架的安装截面、所需的调节行程、使用场景的路面情况综合匹配，这款结构的包络尺寸紧凑，不需要占用牵引架过多的安装空间，同时兼顾了支撑与行走辅助的功能，适配从0.5吨到2吨级别的小型拖挂设备使用，不管是厂区内的物料转运拖车、农用小型拖斗，还是短途移动的设备机架，都可以通过匹配对应安装孔位直接选用，减少重复设计的工作量。
