过滤器外壳钣金冲压面板结构

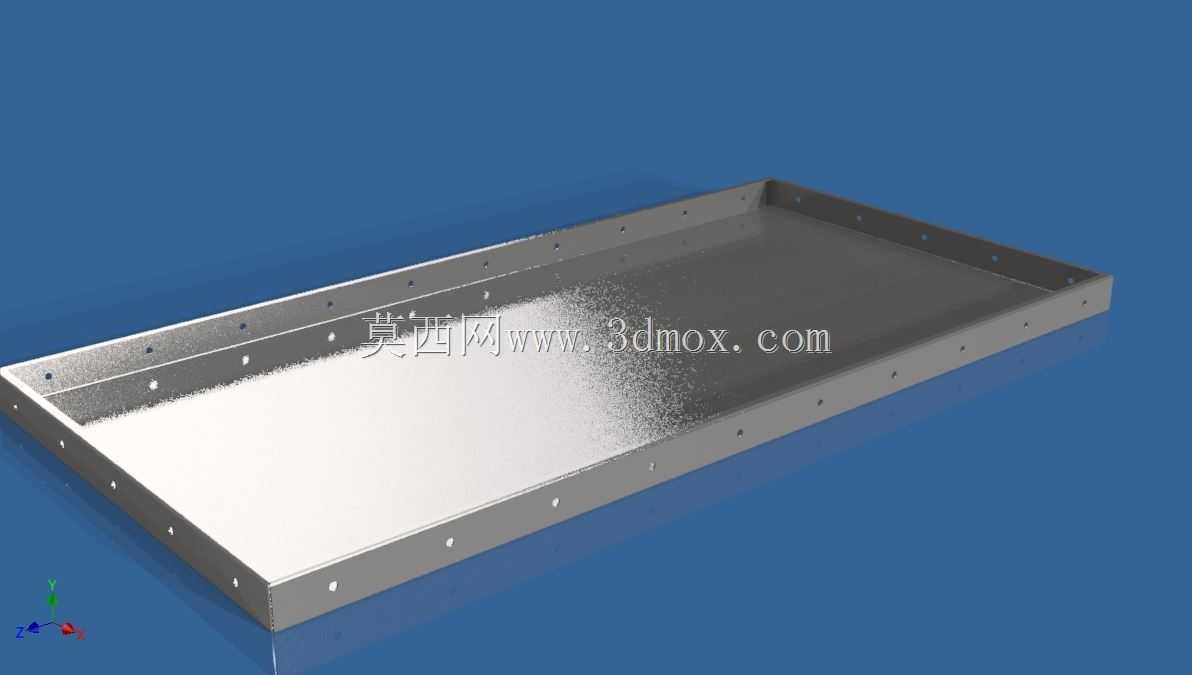

　　这款钣金面板是过滤设备外壳的核心组成构件，主要应用在工业通风过滤、流体介质净化类设备的壳体组装环节，作为外壳的基底承托与围合部件，承担内部滤材、导流组件的承载功能，同时配合其他侧板、端盖完成封闭壳体的拼接，为过滤单元提供稳定的防护与安装基准。在实际工况中，这类面板多采用冷轧钢板经连续冲压工序加工成型，边缘的翻边结构一方面提升了薄板自身的结构刚性，避免大尺寸薄板在运输、安装过程中出现翘曲变形，另一方面翻边上预设的等距安装孔，可直接与相邻的壳体侧板通过紧固件完成拼接，无需额外加装连接角码，大幅减少现场组装的工序耗时。

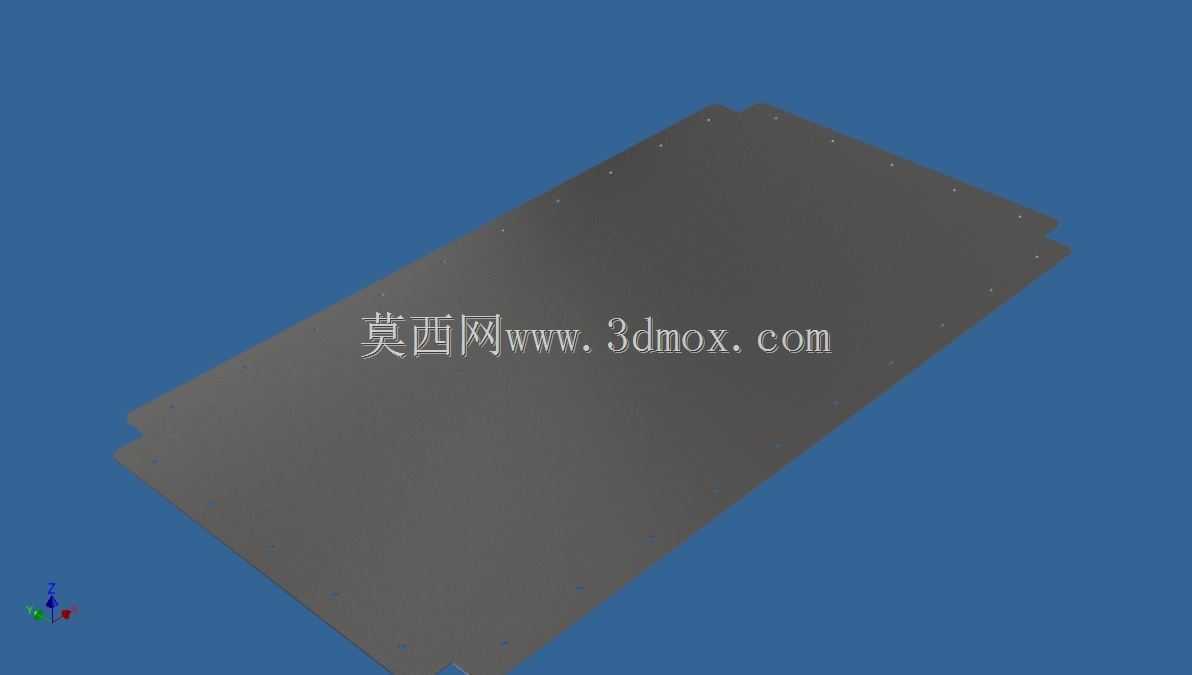

　　从设计逻辑来看，这款面板的成型完全依托转塔冲床的连续加工能力完成，先在平板坯料上完成所有安装孔的冲制，再通过折弯工序将四边翻起形成浅槽型结构，翻边高度根据过滤器的额定承压能力做匹配设计，避免内部风压或液压作用下出现结构形变。面板的平面度公差控制在每米1毫米以内，保证拼接后壳体的密封面贴合紧密，减少无组织漏风、漏液的风险，翻边上的安装孔采用长圆孔与圆孔间隔排布的方式，可抵消钣金加工过程中产生的累积公差，降低现场装配时的孔位对正难度。

　　在安装边界层面，这类面板的外形尺寸完全匹配对应规格过滤器的安装框架，翻边外沿尺寸与框架内槽尺寸保留0.2到0.3毫米的装配间隙，既方便安装时的构件嵌入，又不会因间隙过大导致密封胶填充量超标。面板表面根据使用场景可做镀锌、喷塑等防腐处理，适配潮湿、多粉尘等不同的工业应用环境，槽型的内底面为滤材、压网等内部组件提供平整的安装基面，内部组件可直接通过粘接或卡扣固定在面板上，无需额外设置支撑横梁，在保证结构强度的前提下有效控制壳体整体重量。

　　在实际选型应用中，这类面板可通过调整长宽尺寸、翻边高度、板材厚度形成系列化的构件，适配不同风量、不同处理量的过滤器产品，同系列的面板仅需调整转塔冲床的加工程序即可完成快速切换生产，无需更换成型模具，大幅降低多规格小批量生产的加工成本。面板的转角位置采用工艺缺口设计，避免折弯过程中出现材料堆叠、开裂的问题，同时保证转角位置拼接紧密，减少后续密封处理的工作量。在设备维护环节，这类面板作为外壳的可拆卸面，拆卸后可直接接触内部滤材，方便完成滤材更换、内部清灰等日常维护操作，翻边的结构设计也避免了薄板边缘的锐边外露，降低安装、维护过程中操作人员被划伤的风险。
