1500升卧式柴油储油罐体结构设计

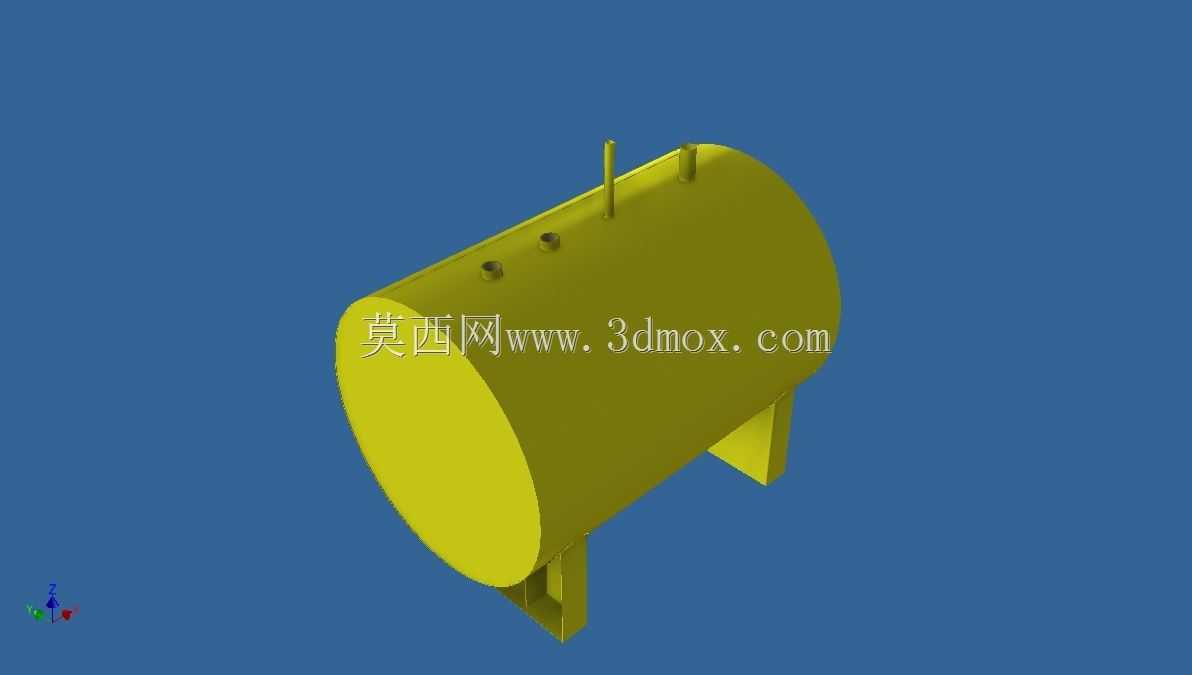

　　在野外施工场地、小型厂区燃油补给点、农用机械集中停放区域这类不具备集中输油管线的场景中，中小型卧式储油罐是燃油暂存与分发的核心载体，本次设计的1500升容量罐体，刚好适配单台中型工程机械3-5天的燃油补给需求，既不会因容量过大导致燃油长期静置变质，也不会因容积过小需要频繁补油增加转运成本。从实际使用场景出发，这类储油罐通常需要安置在硬化平整的地面上，部分临时场地也会直接放置在夯实的素土地面，因此罐体底部的支撑结构不能采用单薄的支腿设计，本次建模中采用的两个宽面鞍式支座，能够将罐体满载时的重量均匀分散到接触地面的支撑面上，避免局部压强过大导致罐体沉降倾斜，支座与罐体筒身采用满焊连接的结构形式，焊缝位置做了圆弧过渡处理，减少应力集中的同时也能避免焊接位置的积液腐蚀。

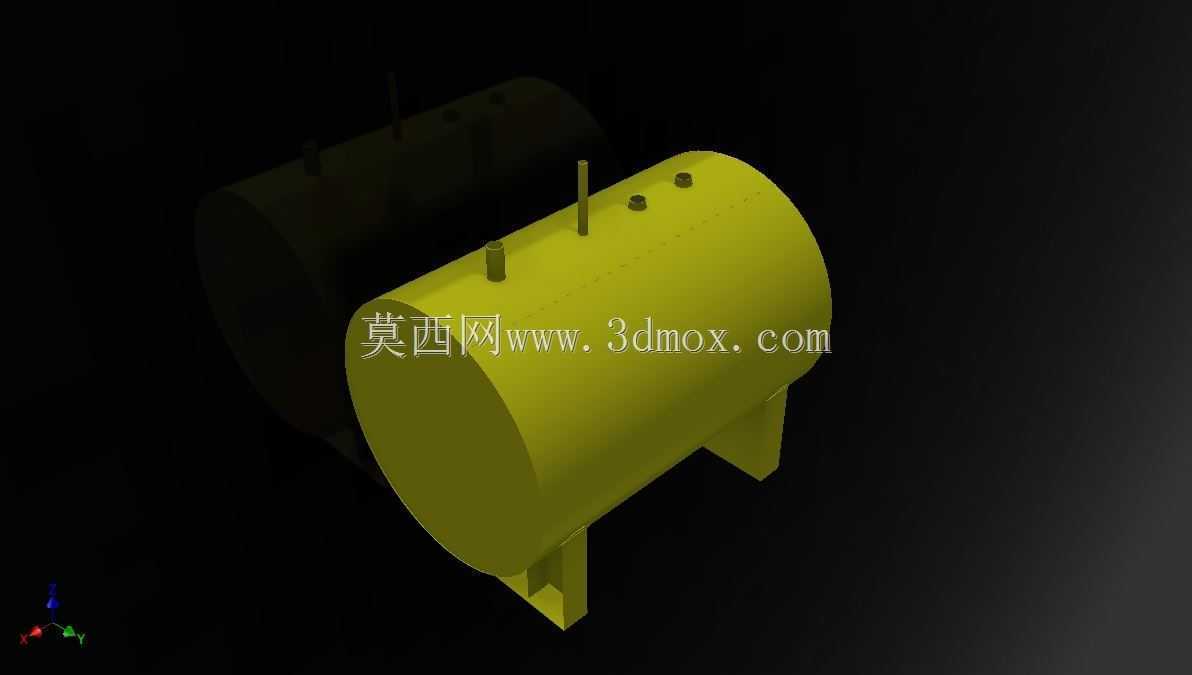

　　罐体主体采用标准卧式圆筒结构，相比方形储液结构，圆筒形的筒身能够更好地承受内部燃油的静压力，不需要额外增加过多的加强筋结构就能满足1500升容量下的结构强度要求，筒身两端采用标准椭圆形封头，封头的曲面曲率经过匹配计算，能够和筒身平滑对接，焊接后整体受力均匀，不会出现直角位置的应力突变问题。罐体顶部设置了三个不同功能的接口，其中最高的通气管接口用于平衡罐体内部与外界的气压，避免加油或者放油过程中罐内出现正压或者负压影响燃油流速，另外两个稍矮的接口分别作为加油口和液位检测接口，加油口的口径匹配常规加油枪的出油速率，能够保证加油过程中不会出现燃油溢溅，液位接口可以直接插入浮球式液位计，无需额外开孔改造就能实时观测罐内剩余燃油量。

　　设计过程中首先确定了1500升的额定容积，根据容积反推筒身的内径与长度参数，最终选定的筒身内径与长度比例控制在1:1.8左右，这个比例下罐体的整体重心高度较低，放置时的稳定性更好，同时也不会因为筒身过长导致运输过程中出现挠度变形。罐体的安装边界需要考虑周边的操作空间，罐体两侧需要预留至少600mm的操作空间，方便人员开启加油口、检查液位以及日常维护，罐体顶部的接口位置距离罐体端部预留了足够的操作距离，人员站在地面借助短梯就能完成所有顶部操作，不需要搭建额外的操作平台。

　　从功能特性来看，这款储油罐仅用于常温常压下的柴油存储，因此设计压力按照常压容器标准取值，筒身壁厚根据材料的许用应力、焊接接头系数计算得出，既满足强度要求也不会造成材料浪费。罐体的外表面预留了防腐涂层的施工余量，建模时所有的棱角位置都做了圆角处理，避免喷涂防腐层时出现漆膜厚度不均的问题。支座上预留了地脚螺栓安装孔，如果是长期固定使用的场景，可以通过膨胀螺栓将罐体固定在混凝土基础上，进一步提升抗风、抗碰撞的稳定性，临时使用场景下也可以直接放置，依靠自身重量保持稳定。

　　建模过程中对各个接口的位置做了干涉检查，确保外接管路、阀门安装时不会和支座、筒身出现位置冲突，所有接口的法兰尺寸都匹配通用的管路标准，用户后期安装阀门、管路时不需要单独定制转接件。罐体内部没有设置额外的防浪板结构，因为这类中小型固定储油罐日常使用中不会频繁移动，燃油在罐内的晃动幅度很小，不需要额外设置防浪结构就能满足使用要求，减少内部焊接工作量的同时也降低了罐内出现腐蚀死角的概率。

　　实际选型时，这类1500升的储油罐非常适合小型工程队、农村合作社、野外勘探营地这类用户群体，相比大容量的储油罐，它的占地面积更小，运输时可以直接用普通货运车辆装载，不需要使用特种运输设备，安装时也不需要大型吊装设备，3-4名工作人员配合手动液压搬运车就能完成就位。日常使用中，只需要定期检查接口的密封性能、支座的焊缝情况以及防腐层的完好程度，就能保证长期稳定使用，维护成本极低。
