装甲车辆弧形承载吊篮结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:519936
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计
  • 装甲车辆弧形承载吊篮结构设计

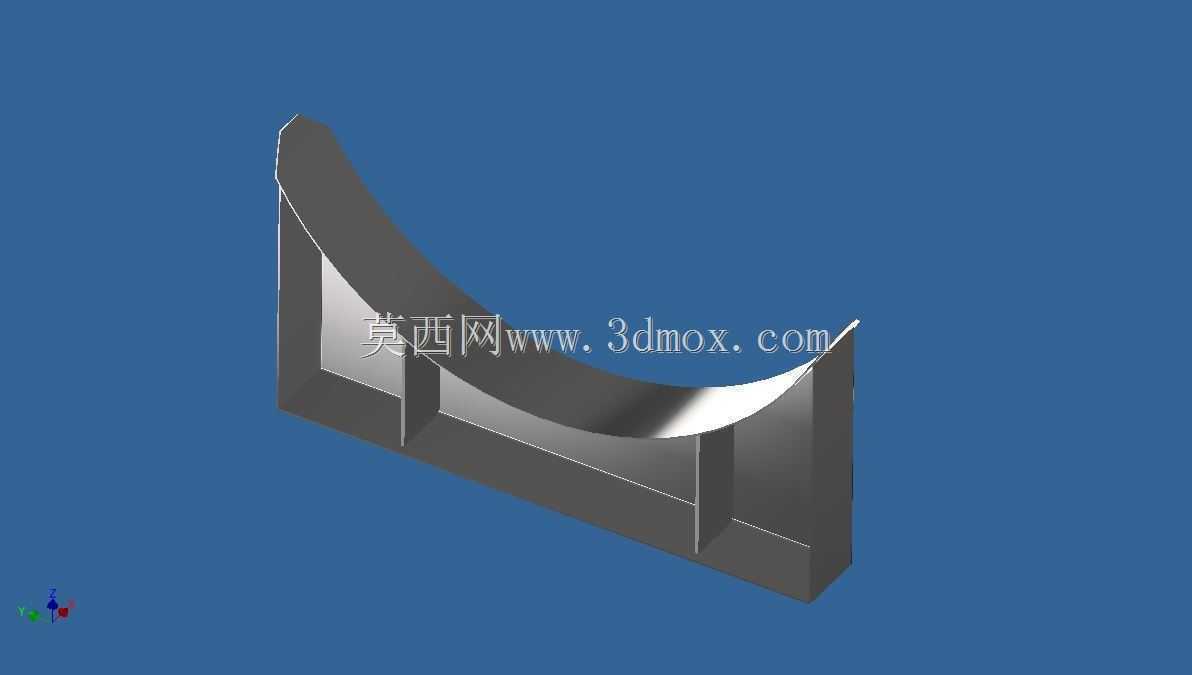

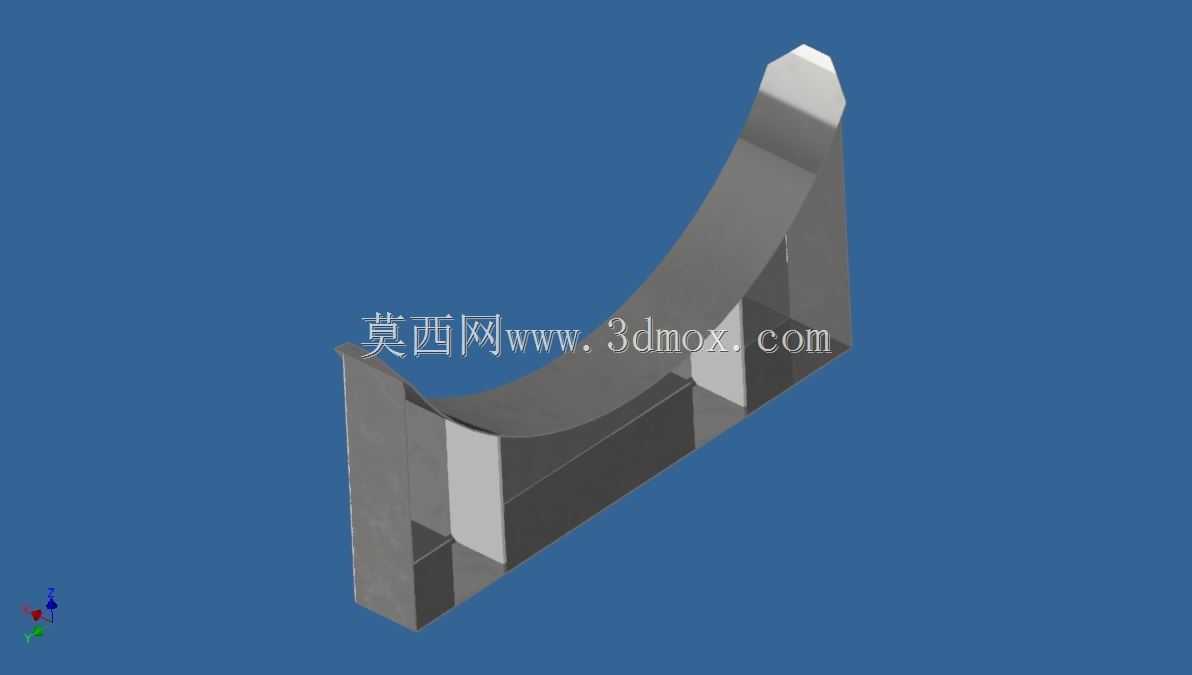

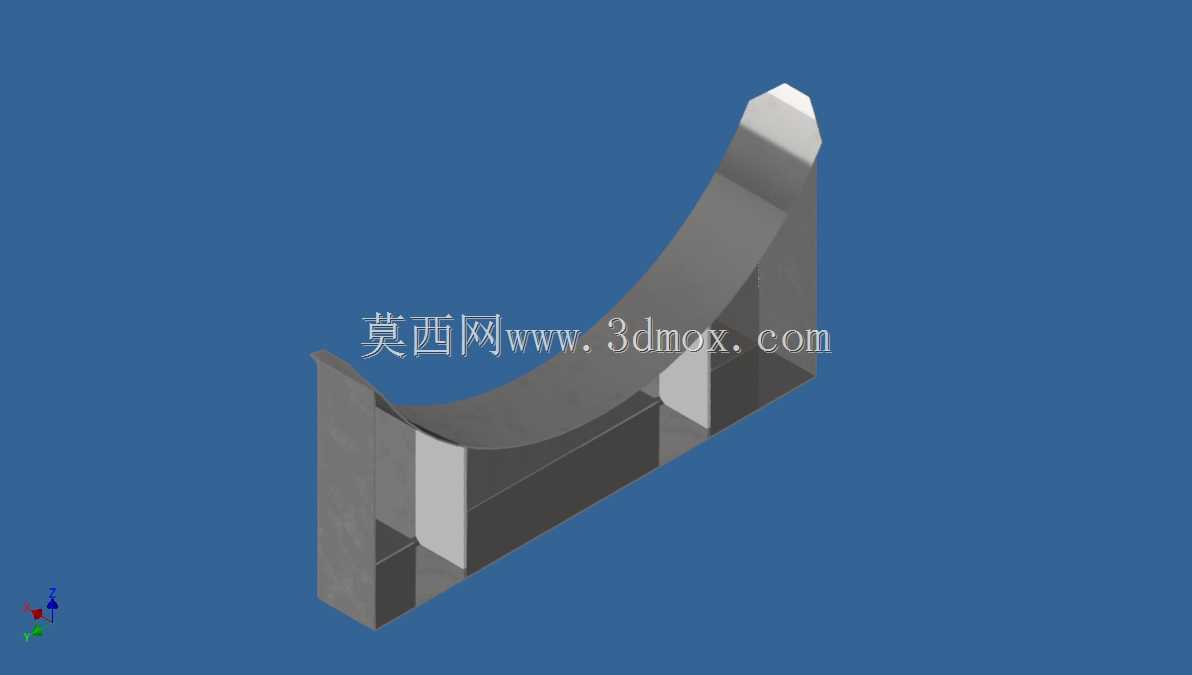

  在履带式装甲车辆的内部乘员舱布局中,这类弧形吊篮构件是承载乘员与配套设备的核心支撑结构,其安装位置处于炮塔座圈下方的旋转舱段,随炮塔同步回转,为炮长、装填手等战位人员提供站立与操作的承载平台,同时需适配炮塔旋转过程中与车体固定结构的运动间隙,避免回转过程中发生干涉卡滞。从结构功能来看,该构件采用一体化弯弧成型的主承载壁设计,弧形轮廓完全匹配炮塔座圈的回转半径,侧壁设置的垂直加强筋沿载荷传递方向布置,可将乘员活动、设备安装产生的竖向载荷均匀传递至炮塔回转支撑的连接法兰上,避免局部应力集中导致的结构变形。设计过程中首先要明确安装边界条件:构件上端需与炮塔旋转框架的下沿贴合,通过侧边的安装耳座采用螺栓紧固连接,

  下端与车体旋转底盘的支撑面预留3-5mm的调整间隙,补偿装甲车辆行驶过程中车体形变带来的装配偏差;弧形内壁的曲率半径严格匹配炮塔座圈的内孔尺寸,保证回转过程中与车体弹药架、油路管线等固定部件的安全间隙不小于20mm,防止越野工况下振动磕碰。从结构特性来看,该吊篮采用薄壁加筋的轻量化设计思路,主承载板厚度根据装甲车辆的载荷等级选用对应规格的高强度装甲钢,侧壁的垂直加强筋高度随载荷分布梯度变化,在乘员经常站立的中部区域筋高更高,承载能力更强,靠近两端连接位置的筋高逐步降低,在保证整体结构刚度的前提下尽可能降低构件自重,减少炮塔回转机构的驱动负载。构件前端的斜切收口结构,是为了适配炮塔俯仰过程中炮尾的运动轨迹,

  避免火炮大仰角射击时炮尾后坐与吊篮结构发生碰撞,斜切角度经过运动包络仿真验证,覆盖火炮最大俯角、最大仰角状态下的炮尾全行程运动范围,预留足够的安全余量。在实际工况适配中,该吊篮结构需承受装甲车辆越野行驶时的冲击载荷,设计阶段按照国军标要求的冲击加速度值进行了强度校核,加强筋的布置方向同时兼顾了竖向承载与侧向抗冲击需求,当车辆在起伏路面高速行驶、炮塔快速回转时,构件的最大形变量控制在0.2mm以内,不会影响炮塔的回转精度与乘员操作稳定性。构件表面的安装基准面经过铣削加工,保证与炮塔连接框架的贴合度达到85%以上,连接螺栓采用防松设计,适配装甲车辆长期高强度使用的工况,减少日常维护的紧固频次。从三维建模的实现逻辑来看,

  该构件首先通过回转曲面生成主弧形壁的基础轮廓,再根据载荷分布路径绘制加强筋的截面草图,采用拉伸命令生成筋结构后对连接处做圆角过渡处理,避免应力集中;安装耳座的孔位严格按照炮塔连接法兰的孔位坐标进行定位,保证装配时的互换性,建模过程中同步完成了与炮塔、车体周边部件的干涉检查,验证全运动行程内无碰撞问题。这类吊篮结构除了应用在主战坦克的炮塔舱段,也可适配在步兵战车、装甲突击车等带有旋转炮塔的装甲装备上,根据不同车型的座圈尺寸、乘员布局调整弧形半径与筋位布置即可快速衍生出适配不同车型的改型结构,具备较强的结构通用性。
