方形大口变径下料接料漏斗结构设计

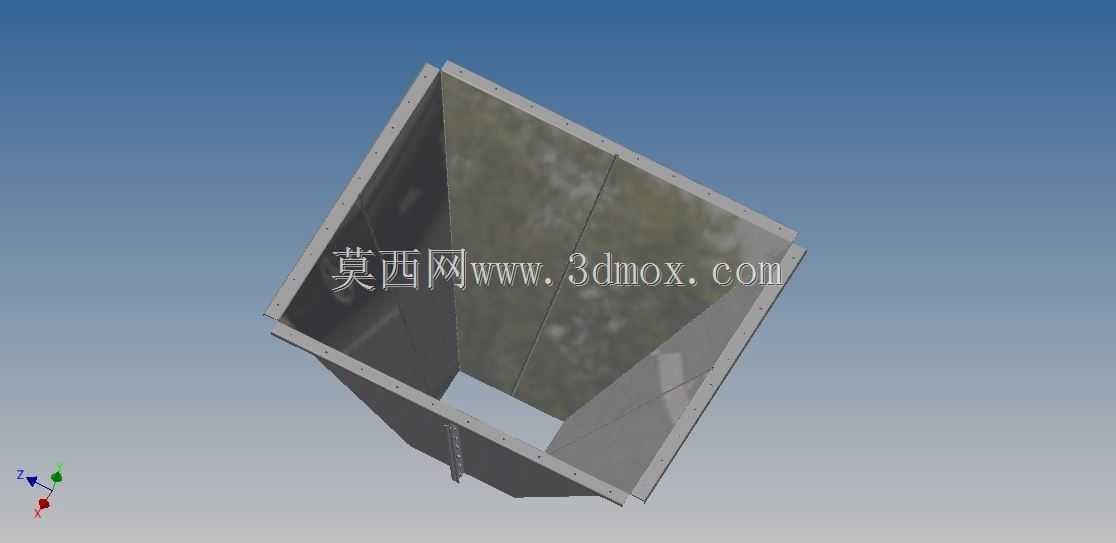

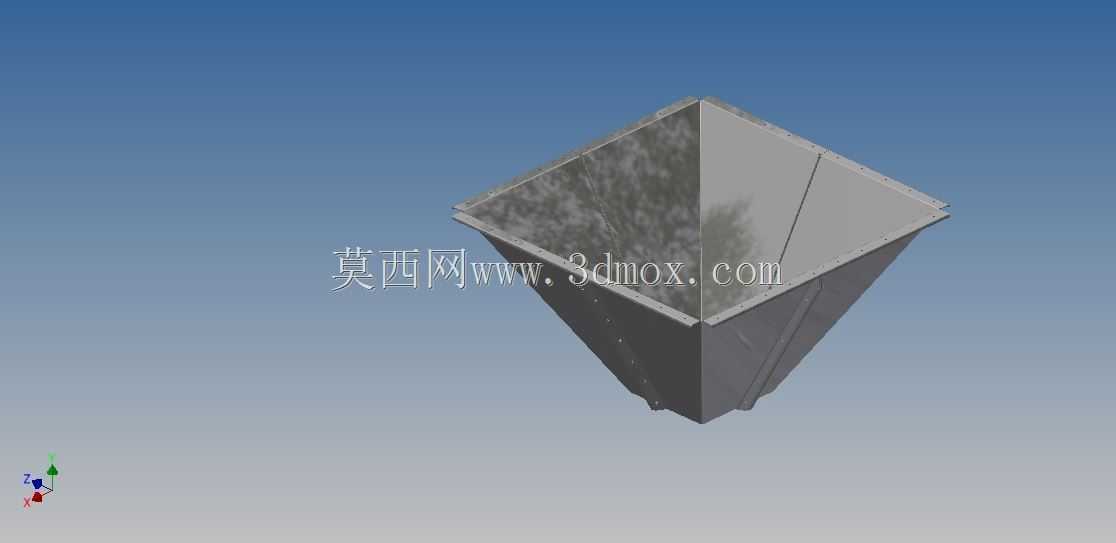

　　在散料输送、粉体加工、粮食储运、建材生产等诸多工业场景中，料斗是衔接上下游工序的核心过渡构件，承担着物料导流、暂存缓冲、均匀给料的关键作用，其结构合理性直接影响整条产线的物料流通效率，一旦设计不当，极易出现物料架桥、堵料、撒漏、下料偏载等问题，轻则需要人工频繁清堵增加运维成本，重则导致上下游设备停机影响生产节奏。本次设计的方形变径接料漏斗，采用上口大、下口小的方锥台主体结构，上口尺寸为1000mm×1000mm的正方形开口，能够适配大尺寸的来料端接口，不管是对接皮带输送机的头部卸料段、振动筛的出料口，还是人工投料的敞口工位，都能提供足够的接料覆盖范围，避免物料从接口边缘撒漏，降低现场物料清理的工作量。下口采用缩小的方形出料结构，

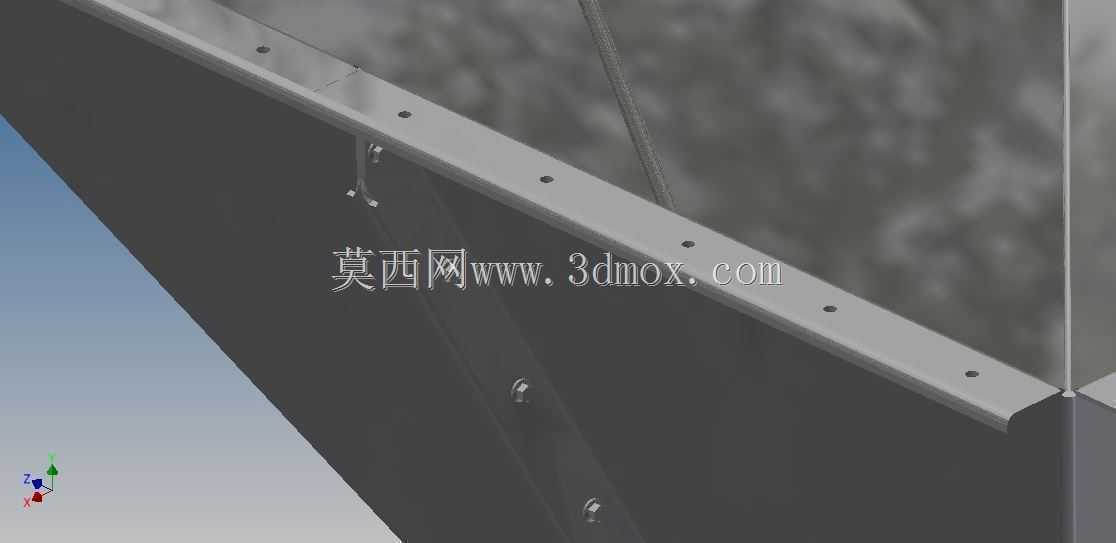

　　可对接后续的螺旋给料机、密闭输送管道、小型储料仓等进料口尺寸较小的设备，实现大流量来料到窄口径进料的平顺过渡，避免物料直接冲击下游设备造成的进料口磨损或者物料飞溅。从结构设计逻辑来看，整个漏斗采用薄壁钣金拼接的形式，四个梯形侧壁通过折边或者焊接的方式拼接成封闭的锥台腔体，侧壁的倾斜角度经过物料安息角校核，针对常见的颗粒状、粉状物料的流动特性设置了足够的溜料坡度，能够保证物料依靠自身重力沿着侧壁顺畅下滑，不会在侧壁上积料，也不会在锥段形成物料架桥的死角。上口边缘设置了一圈外翻的连接法兰边，法兰边上预留了均匀分布的安装孔位，现场安装时可以通过螺栓紧固件和上游设备的出料法兰实现刚性连接，法兰边和上游设备接口之间可以加装橡胶密封垫，

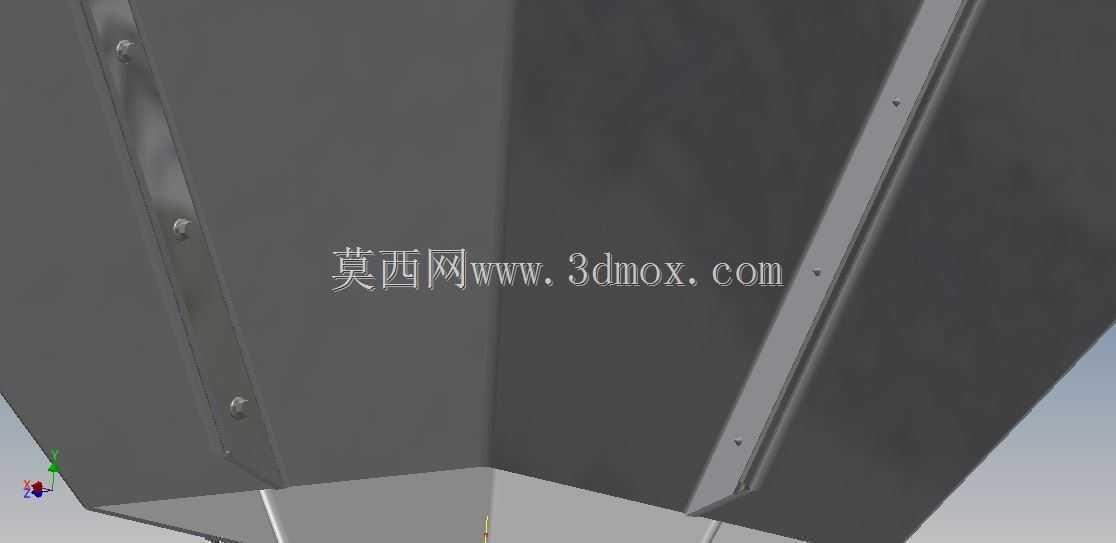

　　避免粉尘类物料从连接缝隙溢出，满足生产现场的环保防尘要求。下口位置同样设置了连接法兰结构，方便和下游给料设备快速对接，保证整个物料输送通道的密闭性。考虑到钣金结构的刚性问题，在四个侧壁的外表面，可根据实际物料的容重设置竖向的加强筋条，避免长期装载物料时侧壁出现受压变形，尤其是在输送矿石、砂石等密度较大的散料时，加强筋能够有效提升整个料斗的结构强度，延长构件的使用寿命。在实际工程应用中，这类方变方漏斗相比圆变方或者天圆地方的结构，加工难度更低，钣金下料时四个侧壁均为平面梯形板件，不需要做复杂的曲面成型，普通的剪板、折弯、焊接设备即可完成加工，现场制作的适配性更强，后期如果出现局部磨损，也可以快速切割更换对应的壁板，维护成本更低。

　　设计过程中需要重点关注几个边界条件：首先是安装空间的预留，上口1000mm见方的尺寸需要匹配现场来料端的开口位置，安装时要保证整个漏斗的中心线和上下游设备的物料流中心线重合，避免下料偏载导致的一侧壁板过度磨损；其次是侧壁倾角的选择，需要根据实际输送物料的摩擦系数调整，对于流动性好的粮食、塑料颗粒等物料，倾角可以适当减小，对于流动性差的含水粉料、粘性物料，需要适当加大倾角，或者在壁板外侧加装振动器辅助下料；另外还要考虑料斗的安装固定方式，如果是悬空安装，需要在上口法兰位置设置足够的支撑吊点，保证整个料斗满载时的结构稳定性，避免运行过程中出现晃动导致连接部位松动。这类漏斗除了用于工业生产的物料输送，也可以适配环卫垃圾收集、建筑散料转运等场景，大尺寸的上口能够方便物料倾倒，小尺寸的下口可以对接收纳容器或者转运车辆，实现物料的集中收集转运，避免撒漏造成的环境污染。整个结构没有复杂的运动部件，依靠纯几何结构实现物料的导流功能，可靠性高，不需要频繁的维护保养，只要根据物料的磨损情况定期检查壁板厚度，及时更换磨损超标的壁板即可长期稳定运行。在三维建模过程中，需要准确标注各个壁板的折弯角度、法兰边的宽度、安装孔的位置尺寸，方便后续直接导出钣金展开图用于生产加工，减少现场放样的工作量，同时建模时需要预留焊接余量和安装间隙，避免加工装配时出现尺寸干涉。
