截锥钣金展开平面图形生成工具

　　在金属板材切割下料的实际生产场景里，截锥类构件的展开图绘制一直是一线加工环节里容易出现误差的工序，传统的钣金放样依赖人工计算展开半径、弦长、弧段夹角，不仅计算过程繁琐，遇到大尺寸截锥或者小锥度构件时，人工分段连线形成的近似折线轮廓，在等离子切割、火焰重焊炬快速移动加工的工况下，很容易出现每段线段起弧加减速带来的切口锯齿、尺寸偏差，尤其是薄板加工时，频繁的速度切换还会造成板材局部热变形，直接影响后续卷制、拼接的装配精度。

　　这套平面图形生成逻辑，核心是直接输出连续圆弧构成的截锥展开轮廓，而非传统放样生成的多段短线段近似图形，从图形生成的根源上适配数控切割设备的运动特性——连续圆弧路径下，切割设备的行走速度可以保持稳定，不需要在每段短线的端点反复执行加减速动作，既能够提升切割加工的效率，也能大幅减少切口处的热影响区变形，让截锥构件的下料边缘更顺滑，后续卷制成型时的拼接错边量可以控制在更小的公差范围内。

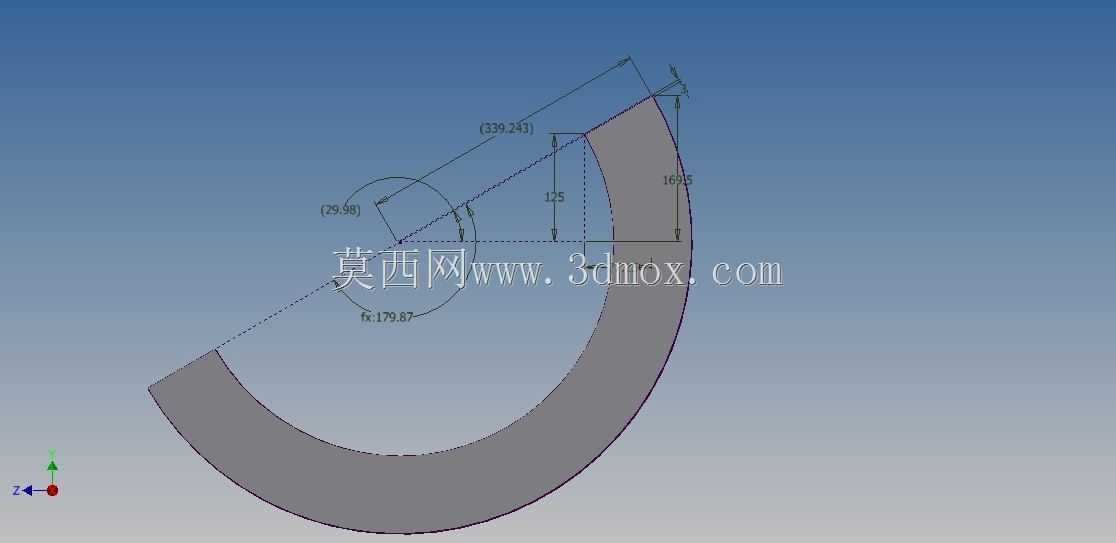

　　从设计思路上看，这套生成逻辑完全围绕截锥展开的几何本质搭建，截锥的展开轮廓本身就是两个同心圆弧截取的扇环形结构，只需要通过变量表调整对应参数，就能直接驱动图形更新，不需要重新绘制草图或者重复计算几何参数。实际使用时，只需要对应截锥构件的大小端直径、锥段高度、板材厚度这些实际加工参数，修改变量表内的对应数值，就能自动生成匹配的展开图形，不需要设计人员反复推导展开半径、计算扇环的圆心角，也避免了人工计算时容易出现的公式套用错误、三角函数值取值偏差等问题，哪怕是刚接触钣金展开的设计人员，也能快速生成符合加工要求的下料图形。

　　从图形的尺寸边界来看，生成的扇环形轮廓完全贴合截锥展开的理论几何尺寸，预留的加工余量可以根据实际工艺需求在变量表内统一调整，图形的内外圆弧保持严格同心，弧段两端的直边角度与截锥的锥度完全对应，不会出现传统放样中分段连线导致的圆弧失真、端点角度偏差等问题。在实际生产应用中，这类生成的图形可以直接导入数控切割设备的控制系统，不需要再做二次轮廓修正，不管是厚板的火焰切割，还是薄板的等离子、激光切割，都能保持稳定的加工精度，尤其适合批量生产截锥类构件的通风管道、变径接头、锥形容器等产品的下料环节，能够大幅减少放样环节的人工耗时，降低因为展开图形误差导致的板材报废率。

　　对比传统的钣金放样方式，这种基于参数驱动的圆弧轮廓生成方式，不需要设计人员掌握复杂的展开计算原理，只需要明确截锥构件的实际成品尺寸，就能快速得到准确的下料图形，而且生成的图形是连续矢量圆弧，不存在线段分段带来的轮廓精度损失，在数控加工时的路径平滑度远高于分段折线的展开图，对于配备自动调高、自动穿孔功能的数控切割设备来说，连续路径还能减少设备的运动冲击，延长传动部件的使用寿命。在实际车间加工场景里，遇到需要调整截锥尺寸的改型需求时，只需要修改变量表内的对应参数，几秒钟就能生成新的展开图形，不需要重新进行整套放样计算，能够快速响应生产现场的尺寸调整需求，避免因为等待放样图纸导致的设备待机误工。
